위 롤러와 함께 4 롤러 유니버설 페어리드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 4R, 4개의 롤러 | 기능: | 계류 및 예인 |
|---|---|---|---|
| 공칭 크기: | 140, 160, 180, 200, 250, 300A, 300B, 400A, 400B 및 400C | 안전한 작업 부하 (SWL): | 14~140MT |
| 로드 방향: | 수평하중 및 수직하중 | 재료: | C-Mn강, 연강, 스테인레스강 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층에 대한 샌드 블래스트, 연마, 아연 도금, 맞춤형 표면 처리 가능 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| 강조하다: | ISO 13733 선박 견인 장비,상부 롤러가 있는 범용 도어,상부 롤러가 있는 ISO 13733 도어 |
||
제품 설명

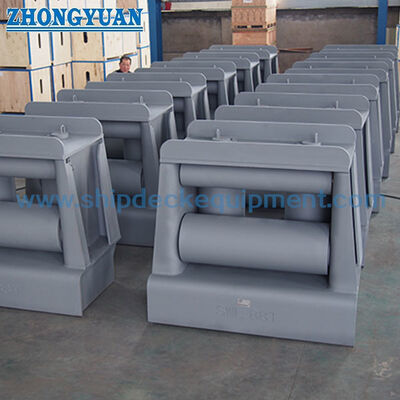

위 롤러와 함께 4 롤러 유니버설 페어리드
제품 개요
ISO 13733 타입 4R 보편적 페어리드 (fairlead) 는 배에 설치된 두 개의 수직 롤러와 두 개의 수평 롤러를 한 개의 닫힌 로프 패스 오프닝 주위에 배치한 갑판에 장착된 로프 가이드입니다.상단 수평 롤러 로프의 상향 움직임을 제어하는 데 도움이됩니다, 수직 롤러가 항구 및 좌측 리드 변경을 안내하고 하위 롤러는 배 갑과 아웃보드 작업 방향 사이에 통과 할 때 로프를 지원합니다.
공급되는 범위는 140 ~ 400C의 명목 크기를 포함하고 137 ~ 1,373 kN (14 ~ 140 톤) 의 SWL 참조 값을 포함합니다. 선택은 SWL에만 근거해서는 안됩니다.배의 매어링 또는 롤링 장치, 로프 종류와 지름, 수평 및 수직 리드 방향, 롤러 접촉 반지름, 갑판 기초, 용접 세부 사항, 검사 범위,그리고 생산 전에 최종 부하 표시가 확인되어야 합니다..
빠른 사양
- 제품 유형: 상단 롤러와 함께 4R 타입의 보편적 페어리드 → 두 개의 수직 롤러와 두 개의 수평 롤러가 한 개의 제어 된 로프 패스 오프닝을 만듭니다.
- 적용: 선박 매어링 및 롤 로프 안내 → 최종 롤 임무, 동적 부하 기반 및 작동 리드 각은 선박 설계자가 확인해야합니다.
- 명목 크기 범위: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → 명목 크기는 주요 롤러 외부 지름 시리즈와 관련이 있습니다.
- 참조 SWL 범위: 137 ~ 1,373 kN (14 ~ 140톤) → 제공된 표준 테이블 값을 승인된 부하 방향과 갑판 기초 설계와 함께 사용한다.
- 로프 오프닝 범위: 195 × 150 ~ 350 × 250 mm → 로프 루팅 및 드래잉 조정에 대한 명확한 통로 기하학을 확인합니다.
- 계산된 무게 범위: 159 ~ 2,114 kg → 취급, 운송, 설치 계획 및 갑판 설치 절차에 관계됩니다.
- 설치: 갑판에 용접된 가공 구조물 → 용접 다리의 길이가, 지지 구조물, 그리고 지역 강화물은 승인된 용기 도면과 일치해야 합니다.
- 제조 초점: 자유 롤러 회전, 정렬 된 샤프, 부드러운 로프 접촉 표면, 제어 된 용접 왜곡 및 추적 가능한 재료 / 검사 범위.
주요 기술 매개 변수
| 명목 규모 Dn |
B x H | D1 | D2 | h | h1 | h2 | b | b1 | b2 | b3 | b4 | w | c | |
| 140 | 195 x 150 | 139,8 | 114,3 | 277 | 130 | 480 | 335 | 515 | 656 | 820 | 140 | 260 | 150 | |
| 160 | 200 x 150 | 165,2 | 114,3 | 290 | 145 | 515 | 365 | 570 | 730 | 920 | 140 | 310 | 175 | |
| 180 | 200 x 150 | 190,7 | 139,8 | 315 | 155 | 560 | 391 | 620 | 800 | 1000 | 140 | 360 | 200 | |
| 200 | 200 x 150 | 216,3 | 139,8 | 328 | 170 | 590 | 416 | 675 | 896 | 1110 | 140 | 410 | 225 | |
| 250 | 250 x 200 | 267,4 | 165,2 | 416 | 195 | 715 | 517 | 825 | 1 046 | 1270 | 180 | 520 | 280 | |
| 300A | 300 x 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1 206 | 1480 | 200 | 620 | 330 | |
| 300B | 300 x 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1 206 | 1480 | 200 | 620 | 330 | |
| 400A | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| 400B | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| 400C | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| 명목 규모 Dn |
e | w1 | w2 | T | T1 | T2 | T3 | T4 | f | 용접기 다리 길이가 z1 |
용접기 다리 길이가 z2 |
SWL (kN) |
SWL (톤) |
무게 (kg) |
| 140 | 70 | 30 | 100 | 12 | 10 | 10 | 12 | 12 | 3 | 7 | 4 | 137 | 14 | 159 |
| 160 | 83 | 40 | 100 | 14 | 10 | 14 | 14 | 14 | 4 | 7 | 5 | 196 | 20 | 218 |
| 180 | 95 | 40 | 100 | 16 | 10 | 14 | 16 | 16 | 4 | 7 | 5 | 245 | 25 | 279 |
| 200 | 108 | 50 | 100 | 18 | 12 | 16 | 18 | 18 | 6 | 9 | 7 | 314 | 32 | 373 |
| 250 | 133 | 65 | 200 | 22 | 16 | 18 | 20 | 20 | 6 | 11 | 7 | 510 | 52 | 730 |
| 300A | 159 | 80 | 200 | 24 | 20 | 22 | 24 | 22 | 7 | 14 | 8 | 687 | 70 | 1173 |
| 300B | 159 | 80 | 200 | 26 | 22 | 24 | 24 | 22 | 8 | 15 | 9 | 736 | 75 | 1267 |
| 400A | 203 | 100 | 200 | 26 | 22 | 22 | 32 | 28 | 7 | 15 | 8 | 981 | 100 | 1710 |
| 400B | 203 | 100 | 200 | 28 | 24 | 26 | 32 | 28 | 8 | 17 | 9 | 1 256 | 128 | 1958 |
| 400C | 203 | 100 | 200 | 30 | 26 | 28 | 32 | 28 | 8 | 18 | 9 | 1 373 | 140 | 2114 |
선택 및 조사 가이드
단계 1: ISO 13733 타입 4R를 확인하고 배의 매킹 / 롤링 배열 및 승인된 장착 스케줄에 따라 명목 크기 140 ~ 400C를 선택합니다.
단계 2: 로프 유형, 로프 지름, 최소 굽기 반지름 요구 사항, 로프 리드 각도 및 수평, 수직 또는 복합 방향 부하 여부를 확인합니다.
단계 3: 필요한 SWL 및 부하 기반을 확인합니다. 300 및 400 롤러 시리즈를 위해 롤러 지름만으로 선택하기보다는 올바른 A / B / C 부하 변수를 지정하십시오.
단계 4: 갑판 배열, 기초 / 강화 도면, 용접 인터페이스, 설치 위치 및 사용 가능한 주변 공백을 제공하십시오.
단계 5: 제조된 바디, 롤러, 샤프트, 부시 또는 베어링에 대한 재료 등급을 확인하고, 재료의 추적성과 낮은 온도 또는 얼음 서비스 요구 사항을 확인합니다.
단계 6: 코팅 시스템, 롤러 접촉 표면 마무리, 윤활 / 유지 관리 장치, 클래스 검사, 시험 또는 계산 요구 사항 및 최종 SWL 표시를 확인합니다.
단계 7: 수량, 배의 종류, 신축 또는 교체 상태, 배송 목적지, 필요한 배송 시간 및 참조 도면 또는 사진, 사용할 경우 제공하십시오.
구조
Two vertical rollers | Upper horizontal roller | Lower horizontal roller | Enclosed rope-passing opening | Main and secondary roller shafts | Bush / bearing arrangement to be confirmed | Fabricated deck seat and supporting plates | Deck-welded foundation interface
롤러, 용접 및 엔지니어링 장점
- 네 롤러 배열은 로프를 수평 및 수직 방향의 변화로 안내하여 고정 된 철 가장자리와의 직접 접촉을 줄입니다.
- 위쪽 수평 롤러는 로프의 위쪽으로 움직임을 제어하고 고정 또는 견인 작업 중에 리드 방향이 변할 때 정해진 통로 내에서 로프를 유지하는 데 도움이됩니다.
- 동일한 명목 롤러 지름의 A / B / C 변종은 기본 명목 크기를 변경하지 않고 다른 부하 용량을 제공합니다. 따라서 정확한 변종은 조사에 명시해야합니다.
- 롤러 샤프트와 지지판은 매 롤러가 로프 접촉 하에서 결합, 비정상적인 측면 접촉, 또는 지역 간섭 없이 자유롭게 회전 할 수 있도록 정렬되어야 합니다.
- 로프 접촉 표면은 부드럽고 날카로운 가장자리, 용접 스프레이, 유해한 불규칙성 또는 로프를 긁을 수있는 코팅 축적이 없어야합니다.
- 용접된 좌석은 선박 구조로 페어리드 반응을 옮깁니다.조선소 또는 조선 설계 사무실에서 검사 방법.
- 롤링 직무에서, 작동 부하 스펙트럼, 동적 효과, 로프 리드 변경,및 비상 운영 상태는 정상적인 매킹 의무와 다를 수 있으며 승인된 프로젝트 문서에 확인되어야합니다..
사용자 지정 속성
- 표준: ISO 13733 → 에디션 및 프로젝트 수용은 구매자의 사양에 의해 확인됩니다.
- 유형: 4R → 한 로프 통과 구멍 주위 두 개의 수직 및 두 개의 수평 롤러로 배치 된 네 개의 롤러.
- 명목 크기: 140 ~ 400C → 주요 롤러 외부 지름 시리즈와 관련이 있습니다. 문자 후자는 다른 SWL 변종을 식별합니다.
- 참조 SWL: 137 ~ 1,373 kN → 최종 선택 및 표시된 SWL은 승인된 부하 사례와 프로젝트 협정을 따라야 합니다.
- 부하 방향: 수평 및 수직 로프 리드 → 허용 방향, 각도 및 복합 부하 조건은 도면 확인이 필요합니다.
- 재료: C-Mn 스틸 / 온화 스틸 / 스테인리스 스틸 옵션 → 정확한 부품 재료 스케줄 및 용접성 요구 사항은 확인되어야합니다.
- 설치: 갑판 용접 → 기초, 강화, 용접 크기 및 검사 범위는 선박 구조 설계의 일부입니다.
- 표면 처리: Sa 2.5 폭파 플러스 에포시 샵 프라이머 참조 → 최종 코팅, 젤리화 옵션 또는 스테인리스 스틸 마감 주문 사양에 따라.
- 인증서 요구 사항: 프로젝트 범위 → 클래스 조사에 따라 사용할 수 있습니다. 재료 인증서, 제조자 문서 및 목격자 요구 사항은 제안 전에 합의해야합니다.
어떻게 작동 합니까?
Mooring or towing rope approaches the fairlead → Vertical rollers control lateral lead → Lower and upper horizontal rollers control downward / upward lead → Rope passes through the enclosed opening with rolling contact → Fairlead reactions transfer through the welded seat into the reinforced deck structure
신청서
Ship mooring stations | Towing lead positions | Tug and workboat deck arrangements | Cargo vessels | Tankers | Offshore support vessels where project specification permits | Newbuilding projects | Replacement fairlead installations
인증 및 장점
인증서와 검사 문서는 프로젝트 요구 사항, 재료 추적성, 승인 된 도면, 테스트 / 계산 범위 및 분류 사회 절차에 따라 구성 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

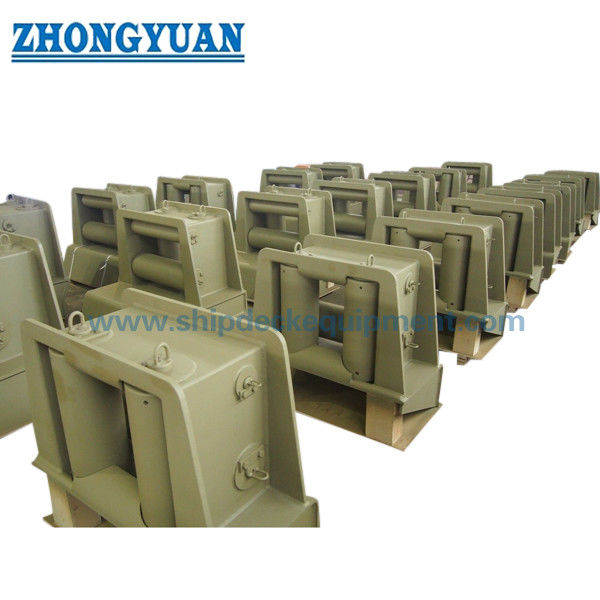

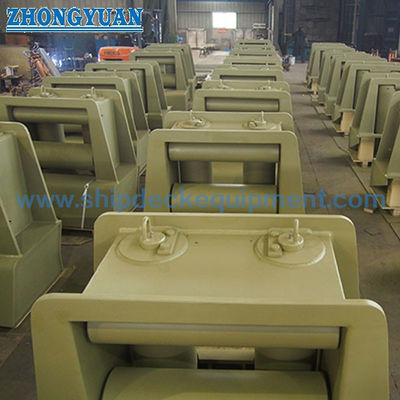

그림 & 사진
FAQ
Q1: 타입 4R과 더 간단한 두 롤러 페어리드 사이의 차이점은 무엇입니까?
A1: 타입 4R는 한 개의 닫힌 구멍 주위를 두 개의 수직 및 두 개의 수평 롤러를 사용하므로 옆 및 수직 로프 리드 두 가지의 변화를 안내 할 수 있습니다.두 롤러 배열은 일반적으로 더 적은 리드 방향을 제어하고 용기 도면을 확인하지 않고는 교환 가능한 구조로 취급해서는 안됩니다..
Q2: 왜 300과 400의 명목 크기가 A/B/C 변종이 있을까요?
A2: 문자 후자는 동일한 주요 롤러 지름과 로프 오픈 크기를 사용하는 페어 리드 (fairleads) 에 대한 다른 참조 SWL 수준을 식별합니다. 문의는 300A, 300B와 같은 전체 모델을 명시해야합니다.400A400B 또는 400C.
Q3: 페어리드는 SWL 테이블에서만 선택할 수 있습니까?
A3: 아니오. 선택은 또한 로프 종류와 지름, 최소 구부름 요구 사항, 리드 각도 및 부하 방향, 매킹 또는 롤링 의무, 갑판 기초, 용접 세부 사항, 클래스 요구 사항,그리고 최종 승인된 부하 표시.
