20–76mm 360° 회전 헤드 페어리드 | 선박 계류 및 예인용 회전 주강 페어리드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 360도 회전 페어리드 | 맥스. 로프 직경: | 20mm~76mm |
|---|---|---|---|
| 파괴 강도: | 32~200MT | 회전 각도: | 시브 90°워프, 스위블 헤드±90° |
| 재료: | C-Mn강, 연강, 스테인레스강 | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| 강조하다: | 360도 회전 헤드 페어리드,회전 헤드 페어리드,360도 선박 견인 장비 |
||
제품 설명

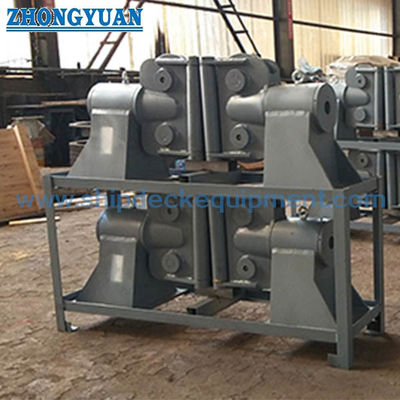

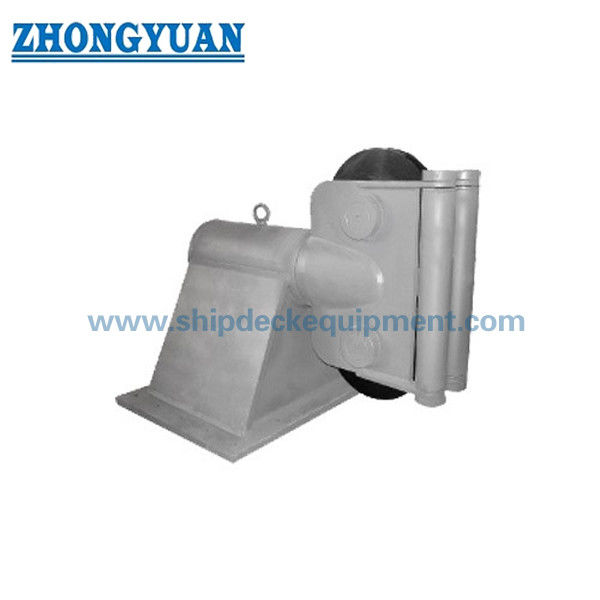

20-76mm 회전 헤드 페어리드 | 선박 계류 및 예인용 회전 주강 페어리드
제품개요
20-76mm 회전 헤드 페어리드는 작동 중에 와이어 로프 리드 방향이 바뀔 수 있는 선박 계류 및 예인 장치를 위한 데크 장착형 로프 안내 어셈블리입니다. 회전 헤드 및 도르래 배열은 로프 경로가 실제 리드 각도와 정렬되도록 돕고, 도르래에서 피할 수 있는 측면 접촉을 줄이고 예인 및 계류 장비로 또는 그로부터 멀어지는 방향을 보다 부드럽게 지원합니다.
이 제품은 일반적으로 360도 회전 헤드 페어리드로 판매됩니다. 그러나 제공된 기술 데이터에는 시브 이동이 90도이고 회전 헤드 범위가 ±90도라고 나와 있습니다. 따라서 연속 360도 회전은 이 페이지에서 확인된 것으로 명시되어 있지 않으며 승인된 기본 배치도와 비교하여 확인해야 합니다. 치수 범위는 20~76mm의 와이어 로프 직경을 포함합니다. 프로젝트별로 하중 정의, 모델별 파괴강도 값, 베이스 연결, 데크 보강, 검사 범위를 확인해야 합니다.
빠른 사양
- 적용 가능한 와이어 로프 직경: 20-76 mm → 나열된 9개 크기는 예비 모델 선택 및 도면 비교를 지원합니다.
- 선언된 파괴강도 범위: 32-200 MT → 소스 용어에만 해당; 모델별 하중표가 없으면 SWL, MBL, 시험하중, 허용하중으로 표시되지 않습니다.
- 회전 데이터: 시브 90° + 스위블 헤드 ±90° → 로프 리드 각도 변경 지원; 지속적인 360° 머리 회전은 아직 확인되지 않았습니다.
- 주요 치수: A, B, H 및 Φ → 데크 공간 확인 및 GA 도면 조정에 사용됩니다. Φ의 정확한 정의에는 프로젝트 도면이 필요합니다.
- 구성: 회전 헤드, 시브, 샤프트/핀, 지지 브래킷 및 장착 베이스 → 베어링 또는 부싱 배열 및 회전 정지를 지정해야 합니다.
- 재질 옵션: C-Mn강/주강, 스테인리스강이 프로젝트 옵션으로 논의됨 → 정확한 등급 및 부품 구성은 견적 전에 확인되어야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 기준 시스템으로 에폭시 숍 프라이머 1층 → 최종 코팅은 용기 또는 프로젝트 도장 사양을 따릅니다.
- 설치 초점: 데크 장착 하중 경로 → 베이스 연결, 주변 여유 공간, 지지 구조 및 용접 또는 볼트 세부 사항은 조선소 또는 설계 사무소 확인이 필요합니다.
주요 기술 매개변수
제공된 데이터의 기본 웹페이지 크기입니다. 치수는 mm 단위입니다. A, B, H, Φ는 승인된 제품 도면과 함께 읽어야 합니다.
|
와이어로프 직경(mm) |
에이 |
비 |
시간 |
Φ |
|---|---|---|---|---|
| 20 | 400 | 425 | 350 | 250 |
| 25 | 400 | 425 | 360 | 250 |
| 32 | 600 | 600 | 376 | 320 |
| 38 | 760 | 760 | 489 | 400 |
| 44 | 880 | 880 | 580 | 500 |
| 52 | 1120 | 1250 | 700 | 600 |
| 60 | 1120 | 1350 | 720 | 620 |
| 68 | 1210 | 1450 | 780 | 680 |
| 76 | 1250 | 1500 | 870 | 780 |
선택 및 문의 안내
1단계: 로프 유형과 공칭 직경을 확인합니다. 제공된 테이블은 와이어 로프 직경으로 식별됩니다. 합성 로프나 앵커 체인에 대한 적합성은 별도로 확인해야 합니다.
2단계: 하중 기준을 확인하고 로프 최소 절단 하중, 예상 작동 하중, 안전 계수 및 예인 또는 계류 의무를 제공합니다. 명시된 32-200MT 범위는 개별 로프 크기에 매핑되지 않으므로 모델별 하중 테이블을 요청하십시오.
3단계: 필요한 로프 리드 봉투를 확인합니다. 수평 및 수직 리드 각도를 명시하고 프로젝트에 ±90° 헤드 이동, 90° 도르래 이동 또는 실제 연속 360° 회전이 필요한지 확인합니다.
4단계: 데크 위치, 베이스 설치 공간, 용접 또는 볼트 다운 배열, 데크 보강재, 주변 여유 공간, 윈치, 견인 후크 또는 기타 로프 취급 장비와의 관계 등 설치 인터페이스를 확인합니다.
5단계: 재료 등급, 시브 그루브 요구 사항, 베어링 또는 부싱 유형, 밀봉, 윤활 지점, 코팅 시스템, 저온 요구 사항 및 스테인리스강 또는 특수강 옵션을 확인합니다.
6단계: 수량, 선박 유형, 선급 협회 요구 사항, 검사 및 인증 범위, GA 또는 설치 도면, 목적지 및 필요한 배송 날짜를 제공합니다.
구조
회전 헤드 | 그루브 시브 | 샤프트/핀 조립 | 지지 브래킷 | 베어링 또는 부싱 배열 확인 | 데크 장착 베이스 | 회전 정지 및 잠금 장치 확인 예정
회전, 로프 유도 및 설치 장점
- 회전 헤드는 로프 리드 방향의 변화를 따를 수 있으며, 이는 고정된 시브 정렬을 통해 로프를 강제로 밀어서 발생하는 측면 하중을 줄이는 데 도움이 됩니다.
- 정확하게 일치하는 도르래 홈과 부드러운 로프 접촉 표면은 국부적인 마찰과 고르지 못한 접촉을 줄일 수 있습니다. 지정된 와이어로프 구조 및 직경에 대한 홈 프로파일을 확인해야 합니다.
- 스위블 및 시브 움직임은 승인된 작동 범위 내에서 자유롭게 유지되어야 합니다. 회전 정지, 인접 구조물 및 로프 유격은 선박 배치 도면에서 확인되어야 합니다.
- 도르래 샤프트, 베어링 또는 부싱, 씰, 윤활 지점은 유지 관리에 중요한 구성 요소입니다. 정확한 설계 및 서비스 간격은 승인된 공급업체 도면 및 설명서를 통해 확인해야 합니다.
- 도삭 하중은 장착 베이스를 통해 지지 데크 구조로 전달됩니다. 갑판 보강재와 용접 또는 볼트 세부 사항은 조선소나 선박 설계 사무소에서 확인해야 합니다.
- 재료 추적성, 주조 또는 제작 검사, 치수 검사, NDT, 하중 확인 및 등급 입회는 합의된 프로젝트 범위 및 승인 절차에 따라 준비될 수 있습니다.
맞춤 속성
- 제품 유형: 회전 헤드 페어리드 → 선박 계류 및 예인 준비를 위한 다방향 로프 가이드.
- 로프 크기 범위: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → 제공된 와이어 로프 크기 테이블과 승인된 도면에 따라 선택하십시오.
- 회전 배열: 제공된 데이터에 따라 시브 90° + 스위블 헤드 ±90° → 연속 360° 회전이 확인됩니다.
- 하중 기간: 공급된 파괴 강도 32-200MT → 엔지니어링 선택 전에 정확한 정의, 안전 계수 및 크기별 값이 필요합니다.
- 재질 : C-Mn 강 / 주강 → 정확한 등급, 주조 범위 및 제작된 구성 요소를 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 참조용 에폭시 숍 프라이머 → 최종 코팅, DFT, 색상 및 터치업 시스템은 프로젝트 사양을 따릅니다.
- 설치: 데크 장착 → 베이스 연결 및 지지 구조는 선박 배열 및 승인된 하중 경로와 일치해야 합니다.
- 인증서 요구 사항: 주문 범위에 따라 사용 가능 → 메이커 인증서, 재료 인증서, 클래스 인증서, NDT 보고서 및 입회 검사는 견적 전에 합의되어야 합니다.
작동 방식
와이어 로프가 페어리드에 접근 → 스위블 헤드가 변화하는 로프 리드 방향으로 회전 → 로프가 움직일 때 시브가 회전 → 측면 접촉을 제한하면서 홈이 로프를 안내함 → 반력 하중이 샤프트, 브래킷 및 마운팅 베이스를 통해 강화된 데크 구조로 전달됨
응용
예인선 | 작업선 | 엔지니어링 선박 | 선박 견인 스테이션 | 로프 리드 각도가 변경되는 계류 스테이션 | 신조 및 교체 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

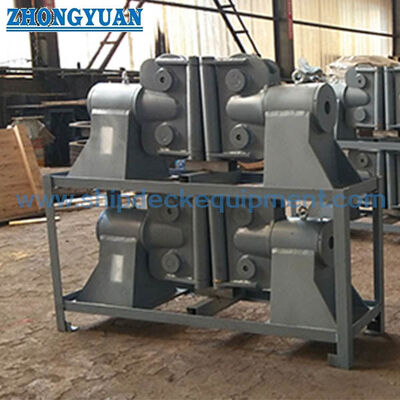

그림 및 사진
FAQ
Q1: 이 도삭기는 지속적인 360도 회전 회전을 제공합니까?
A1: 제공된 데이터에서 확인되지 않았습니다. 이 제품은 360도 회전 헤드 페어리드로 판매되고 있으며 명시된 동작은 시브 90°, 회전 헤드 ±90°입니다. 실제 연속 회전, 정지 및 작동 범위는 승인된 GA 도면에서 확인되어야 합니다.
Q2: 32-200 MT 파괴강도 범위를 도삭 SWL로 사용할 수 있습니까?
A2: 아니요. 제공된 용어는 파괴 강도이며 크기별 매핑이나 안전 계수는 제공되지 않습니다. 제조사의 계산, 하중표, 프로젝트 승인 근거 없이 SWL, 로프 MBL, 시험하중, 허용하중으로 환산해서는 안 된다.
Q3: 회전 헤드 페어리드에는 어떤 유지 관리 정보가 필요합니까?
A3: 시브 홈 상태, 자유 회전, 샤프트 및 핀 마모, 베어링 또는 부싱 유형, 씰 상태, 윤활 지점, 그리스 사양, 회전 중지, 베이스 용접 또는 볼트 및 검사 간격을 확인하십시오. 이러한 세부 사항은 승인된 매뉴얼이나 프로젝트 데이터시트에 포함되어야 합니다.
주문
MOQ: 1개 단위 | 배송: 30~60일 | 맞춤 제작 가능
FAQ
Q1: 회전형 페어리드를 사용하는 이유는 무엇입니까?
A: 변화하는 로프 방향을 수용하고 측면 하중을 줄이기 위함입니다.
Q2: 사이즈를 선택하는 방법은 무엇입니까?
A: 로프 직경과 절단 강도를 기준으로 합니다.
Q3: 완전히 회전할 수 있나요?
A: 스위블 헤드는 설계에 따라 ±90° 회전이 가능합니다.
