콤팩트 베이스 플레이트가 있는 용접 강철 이중 비트 볼라드 | 선박 계류 및 예인용 ISO 13795 Type A
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준:: | ISO 13795:2020; | SWL 범위:: | 98-1893 KN(견인), 54 KN- 1401 KN(원 로프 사용); 49-948 KN(2줄 사용); |
|---|---|---|---|
| 무게:: | 29~1391kg; | 공칭 직경:: | 150~600mm; |
| 표면 처리:: | S2.5에 모래 쏘기 + 에포시 상점 프라이머의 1층, 닦은, 젤리화, 맞춤형 표면 처리 가능. | 분류 인증서:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 강조하다: | 용접 더블 비트 볼라드,유형 A 더블 비트 볼라드,ISO 13795 선박 견인 장비 |
||
제품 설명

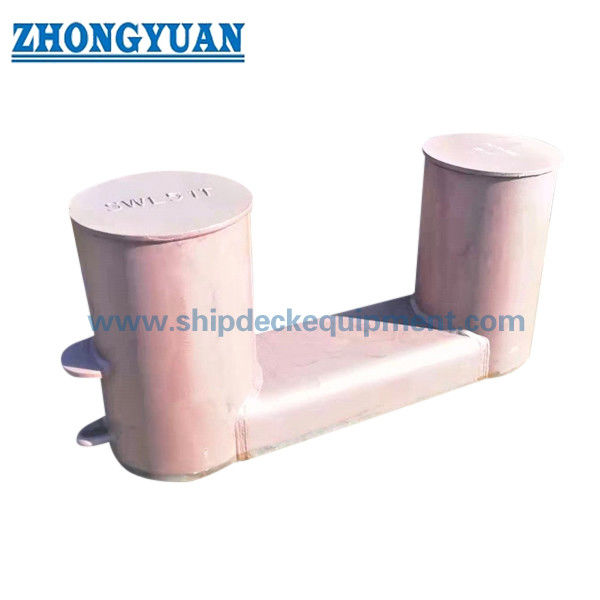

콤팩트 베이스 플레이트와 함께 용접된 강철 듀얼 비트 볼러드
제품 개요
ISO 13795 A형 용접 스틸의 이중 비트 보러드는 배의 매킹 및 롤링 장치에 사용되는 컴팩트 기반 갑판 장착 장치입니다.그것은 강화 된 갑판 기초에 설치되고 배의 매킹 및 롤 플랜과 함께 선택됩니다, 로프 리드 방향, 한 로프 / 두 로프 사용, 롤링 눈 스플라이스 배치, 갑판 용접 세부 사항 및 분류 요구 사항.
이 페이지는 제공 된 ISO 13795:2020 제품 데이터에 따라 컴팩트 베이스 플레이트를 가진 A 타입 용접 스틸 볼라드에 대해 준비되었습니다. 구조는 두 개의 용접 스틸 기둥, 컴팩트 베이스 플레이트를 사용합니다.,매킹 또는 롤 라인을 가능한 한 낮게 유지하기 위한 지느러미와 스톱 오프 로프 또는 체인을 묶는 눈판. 제공된 테이블은 150에서 600까지의 명칭 크기를 포함합니다.여러 크기에 A/B 변형이 있습니다.최종 SWL 표시, 갑판 강화, 용접 세부 사항 및 인증 범위는 프로젝트 드로잉 및 클래스 절차에 따라 확인되어야합니다.
빠른 사양
- 제품 종류: 용접된 강철의 듀얼 비트 보러드 → 선박에 장착된 수송 장치
- 표준 및 유형: ISO 13795:2020 타입 A → 제공된 제품 데이터에 따라 컴팩트 베이스 플레이드 용접된 스틸 보러드
- 명목 크기 범위: Dn 150 ~ Dn 600 → 선택은 SWL, 갑판 공간, 로프 배열 및 배 도면에 따라 다릅니다.
- 제공된 데이터로부터의 SWL 범위: 1개 로프 매킹 용도로 54 ′′1401 kN, 2개 로프 매킹 용도로 49 ′′948 kN그리고 98·1893 kN는 拖拉용 → 최종 표시는 실제 부하 조건과 사용자와 제조사 협정을 따라야 합니다..
- 구조: 두 개의 용접 된 철기 기둥, 컴팩트 인 기판, 로프 제어 플린 및 정지 눈판 → 제어 된 매킹 및 견인 라인 취급에 적합합니다.
- 재료 기본: 235 N/mm2 또는 이에 해당하는 양점 이상의 가열점과 함께 용접 가능한 철판/철관 → 최종 등급 및 재료 인증 범위가 확인되어야 합니다.
- 표면 처리: Sa 2.5 폭발 + 일층 에포시 상점 프라이머, 젤리화, 닦은 또는 사용자 정의 마감 → 최종 코팅은 용기 페인트 사양을 따르고 있습니다.
- 계산된 무게 범위: 제공 된 데이터에서 29 ~ 1391 kg → 갑판 기초 계획, 취급, 포장 및 화물 추정에 유용합니다.
주요 기술 매개 변수
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
선택 및 조사 가이드
단계 1: ISO 13795 A형 용접식 강철 보러드를 확인하고, 콤팩트한 기판과 필요한 명목 크기를 Dn 150에서 Dn 600까지 설정합니다.
단계 2: 보러드가 매어링, 롤링 또는 둘 다를 위해 사용되었는지 확인합니다. 한 로프 매어링 사용, 두 로프 매어링 사용 또는 롤링 눈 스플라이스 배열을 식별하십시오.
단계 3: 요구되는 SWL, 실제 로프 리드 각, 로프 유형, 로프 지름, 볼러드 레이아웃 및 A/B 변수 선택이 명목 크기에 필요한지 확인합니다.
단계 4: 갑판 기초, 갑판 강화, 용접 다리, 설치 공간, 그리고 지느러미와 정지 눈판이 조선소 배열과 일치하는지 확인합니다.
단계 5: 물품 등급, 철강 튜브 또는 판 모양 포스트 경로, 표면 처리, NDT / 검사 범위, 인증서 요구 사항 및 클래스 목격자 요구 사항을 인용 전에 확인합니다.
단계 6: 수량, 배의 종류, 적용 위치, GA 도면 또는 갑판 배열 도면, 배송 목적지, 필요한 배송 시간 및 사용 가능한 경우 참조 사진을 제공하십시오.
구조
Double welded steel posts | Compact base plate | Rope-control fins | Stopping-off eye plate | Deck welding interface | Weldable steel plate / steel tube post | Smooth rope-contact edges | Shop primer or specified surface treatment
매킹, 롤링 및 제조 의 장점
- 이중 비트 배열은 ISO 13795 타입 A를 지정하는 배의 도면에서 8자 모양의 매어링 베일과 롤링 아이 스플라이스 연결을 위한 실용적인 갑판 장착을 제공합니다.
- 콤팩트한 기판판은 배 갑판 매킹 스테이션에 롤라드를 꽂아 놓는 데 도움이 되며, 이 곳에는 사용 가능한 갑판 공간과 주변 장비를 함께 고려해야 한다.
- 지느러미는 밧줄을 볼라드 위에 가능한 한 낮게 유지하기 위해 사용되며, 이는 지정된 밧줄 배열 하에서 볼라드 기둥에 적용되는 구부러기 부하를 줄이는 데 도움이됩니다.
- 정지 눈판은 정지 로프 또는 사슬을 묶는 정의된 지점을 제공하며, 배의 승인된 운영 절차에 따라 적용됩니다.
- A/B 크기의 변종은 벽 두께, 용접 다리 길이, SWL 및 계산 무게에 영향을 미칩니다. 변종 선택은 프로젝트 부하 기초와 용기 도면을 따라야합니다.
- 용접 된 철강 구조는 제어 된 절단, 형성 또는 파이프 준비, 장착, 용접, 용접 검사 및 기판 및 포스트 전환 주변의 차원 검사를 요구합니다.
- 갑판 기초 및 용접 세부 사항은 배조장 또는 설계 사무실에 의해 확인되어야합니다. 왜냐하면 매킹 및 견인 부하가 볼라드 기둥, 컴팩트 베이스 플레이트, 용접,그리고 지역 갑판 구조.
- SWL 표시는 실제 부하 상태, 로프 배치 및 제조업체 및 사용자 계약에 따라 합의되어야합니다. MBL, 증명 부하,또는 승인을 받지 않은 시험 부하 문장.
사용자 지정 속성
- 표준: ISO 13795:2020 → 조선소 또는 소유자 사양에 의해 선박에 용접된 철강 봉판이 필요한 경우 사용
- 타입: A형 콤팩트 베이스 플레이트 → 용기 도면에서 콤팩트 베이스 용접 철기 보러드 구성이 지정될 때 적합합니다.
- 명목 크기: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → SWL, 로프 배열 및 갑판 공간에 따라 선택하십시오.
- 매킹 사용: 한 로프와 두 로프 SWL 값은 별도로 나열됩니다 → 이 SWL와 롤링 SWL 또는 로프 파기 부하를 혼동하지 마십시오.
- 롤링 사용: 롤링용 SWL은 실제 부하 조건과 최종 표시 합의에 따라 → 공식 표준 또는 프로젝트 도면에서 세부 행 값을 확인해야합니다.
- 재료: 튼튼한 강철 또는 스테인레스 스틸 선택 → 정확한 판 / 튜브 등급, 양력 강도 및 인증 요구 사항은 생산 전에 확인되어야합니다.
- 표면 처리: Sa 2.5 폭파 + 에포시 상점 프라이머 / 젤리화 / 닦은 / 사용자 정의 → 최종 완성은 부식 환경과 용기 페인팅 사양을 따릅니다.
- 인증서 요구 사항: 주문 범위에 따라 사용할 수 있습니다 → 클래스 인증서, 제조자 인증서, 재료 인증서 및 목격자 검사 생산 전에 합의해야합니다.
어떻게 작동 합니까?
Mooring or towing line approaches the bollard → Rope is arranged in figure-of-eight belay or towing eye-splice connection → Fins help keep the line low on the post → Load is transferred through the welded posts, 콤팩트 베이스 플레이트, 용접, 강화 된 데크 구조 → SWL 표시, 검사 및 코팅은 프로젝트 요구 사항에 따라 완료됩니다.
신청서
해상선. 화물선. 대용량 운송선. 탱커. 컨테이너선. tarikboats. 워크보트. 선박 매킹 스테이션. 선박 견인 장치. 신축 및 교체 프로젝트.
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

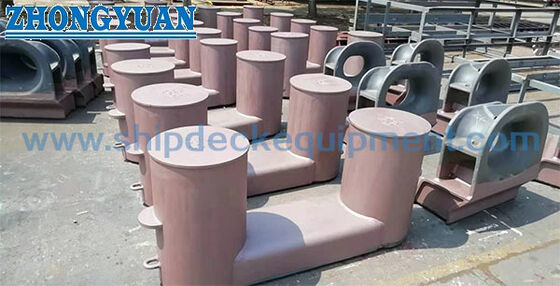

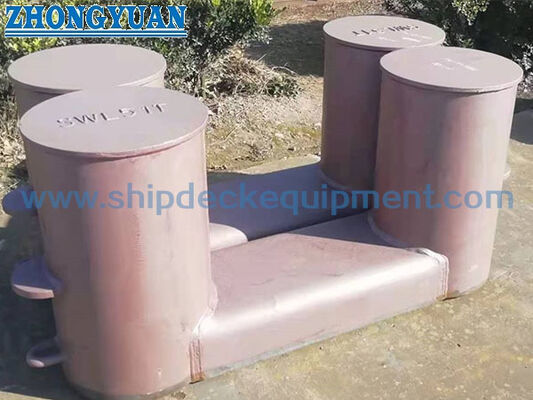

그림 & 사진
FAQ
Q1: ISO 13795 A형 보러드는 매킹과 롤링 모두에 적합합니까?
A1: 예, 제공 된 제품 데이터는 매킹 용도와 롤링 용도 SWL 값을 분리합니다. 실제 사용은 배 배열, 로프 연결 방법, 갑판 기초,프로젝트에 대한 최종 SWL 표시.
Q2: 한 줄 사용, 두 줄 사용, 그리고 끌기 사용의 차이점은 무엇입니까?
A2: 한 로프 및 두 로프 사용은 매킹 용의의 8 개 모양의 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배그리고 올바른 SWL는 프로젝트 도면과 운영 조건에 따라 선택되어야 합니다..
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: ISO 13795 타입 A, 명목 크기와 A/B 변종, 매어링 또는 롤링 부하 케이스, 요구되는 SWL, 재료 등급, 표면 처리, 양, 인증서 요구 사항, 갑판 배열 도면배달 목적지, 그리고 필요한 배달 시간.
