ISO 13795 타입 B 용접 강철 더블 비트 볼라드 | 선박 계류 및 예인용 넓은 베이스 플레이트
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준:: | ISO 13795:2020; | SWL 범위:: | 54KN- 1401KN(1개의 로프 사용); 49-948KN(2개의 로프 사용); 383-15539KN (견인) |
|---|---|---|---|
| 재료:: | 고장력강, 스테인레스강도 쇄빙선용 특수강을 공급할 수 있습니다. | 공칭 직경:: | 150~600mm; |
| 무게:: | 29~1391kg; | 표면 처리:: | S2.5에 모래 쏘기 + 에포시 상점 프라이머의 1층, 닦은, 젤리화, 맞춤형 표면 처리 가능. |
| 분류 인증서:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 | ||
| 강조하다: | B형 해양 계류 기둥,ISO 13795:2012 해양 계류 기둥,ISO 13795 선박 견인 장비 |
||
제품 설명
ISO 13795 유형 B 용접 강철 이중 비트 볼라드 | 선박 계류 및 예인을 위한 넓은 베이스 플레이트
제품개요
ISO 13795 유형 B 용접 강철 볼라드는 계류 및 승인된 예인 장치를 위한 넓은 베이스를 갖춘 선상 이중 비트 피팅입니다. 이는 선박 데크 또는 공학적 기초에 용접되어 트윈 비트가 로프 힘을 받고 확장된 베이스 인터페이스가 결과적인 반력을 강화된 선박 구조로 전달합니다.
공급되는 범위에는 여러 일반적인 비트 직경의 A 및 B 용량 변형을 포함하여 공칭 크기 150~600이 포함됩니다. 하나의 로프나 두 개의 로프를 사용하는 8자형 계류와 아이 스플라이스 배열을 사용한 예인을 구별해야 합니다. 표로 작성된 SWL은 제공된 데이터의 참조 값입니다. 최종 하중 표시, 데크 보강, 용접 세부 사항, 로프 배열 및 인증 범위는 승인된 선박 도면 및 프로젝트 요구 사항을 따라야 합니다.
빠른 사양
- 제품 유형: 넓은 베이스 플레이트가 있는 용접 강철 이중 비트 볼라드 → 선박 계류 및 프로젝트 승인 예인 스테이션을 위한 더 큰 데크 용접 설치 공간.
- 표준 및 유형: ISO 13795:2020 유형 B → 유형 B 형상, 공칭 크기 지정, 용접 세부 사항 및 별도의 계류/견인 SWL 기둥에 대한 참조입니다.
- 공칭 크기 범위: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → A 및 B 접미사는 다른 용량을 식별합니다. 동일한 공칭 직경의 구조.
- 계류 SWL, 단일 로프 사용: 54 ~ 1,401 kN → 제공된 표준 표에 명시된 단일 로프 8자 조건에 적용됩니다.
- 계류 SWL, 2로프 사용: 49 ~ 948 kN → 전용 2로프 컬럼 사용; 값을 함께 추가하거나 단일 로프 등급으로 대체하면 안 됩니다.
- 예인 SWL: 98 ~ 1,893 kN → 예인 리드, 동적 임무, 기초 및 승인된 선박 배열의 확인이 필요한 별도의 아이 스플라이스 예인 조건.
- 설치 : 데크용접된 넓은 베이스플레이트 → 국부적인 데크두께, 지지구조, 용접절차, 하중방향, 검사를 위한 접근 등을 확인 후 제작하여야 합니다.
- 재질 및 마감: Sa 2.5 블라스팅 및 에폭시 숍 프라이머를 기준으로 한 용접 가능한 조선용 강철 → 스테인리스강, 저온강, 아연 도금 또는 특수 코팅은 프로젝트별 확인이 필요합니다.
주요 기술 매개변수
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
선택 및 문의 안내
1단계: 넓은 베이스 플레이트로 ISO 13795 유형 B를 확인하고 승인된 선박 계류 및 예인 장치에서 공칭 크기/AB 변형을 선택합니다.
2단계: 운영 임무를 개별적으로 명시합니다: 단일 로프 계류, 이중 로프 계류, 아이 스플라이스에 의한 예인 또는 프로젝트 정의 조합. 필요한 SWL, 로프 유형, 로프 직경, 로프 MBL, 확보 방법 및 예상 리드 방향을 제공합니다.
3단계: 데크 계획, 설치 위치, 기초 및 보강 도면, 데크 플레이트 두께, 사용 가능한 간격 및 필요한 하중 전달 방향을 제공합니다. 넓은 베이스 플레이트는 구조적 기초 점검을 대체하지 않습니다.
4단계: 용접 가능한 재료 등급, 최소 설계 온도, 인성 요구 사항, 스테인리스강 또는 내빙 등급 옵션, 재료 추적성, 프로젝트에 저온 충격 시험이 필요한지 여부를 확인합니다.
5단계: 견적 전에 용접 세부 사항, WPS/PQR, NDT 범위, 치수 검사, SWL 마킹, 제조업체 문서, 등급 조사 및 증인 또는 승인 요구 사항을 확인합니다.
6단계: 표면 준비, 프라이머 및 최종 코팅 시스템, 수량, 선박 유형, 신조 또는 교체 상태, 배송 목적지, 소요 배송 시간, 참조 도면 또는 사진을 확인합니다.
구조
트윈 원통형 비트 | 넓은 용접 베이스 플레이트 | 상단 폐쇄 플레이트 | 크기에 따른 내부/외부 지지판 | 둥근 로프 접촉 표면 | 데크 용접 인터페이스 | SWL 마킹 영역 | 프로젝트별 코팅
계류, 견인, 용접 및 엔지니어링 장점
- 넓은 유형 B 베이스 플레이트는 좁은 베이스 구성보다 더 큰 용접 인터페이스를 제공하여 피팅 반응을 지지 데크 영역으로 분산시키는 데 도움이 됩니다. 주변 데크 구조는 여전히 프로젝트별 강도 검증이 필요합니다.
- 별도의 1개 로프, 2개 로프 및 견인 SWL 컬럼은 다양한 확보 장치에 대한 올바른 선택을 지원하고 가장 높은 견인 값을 범용 볼라드 등급으로 취급할 위험을 줄입니다.
- 동일한 공칭 직경의 A 및 B 변형은 서로 다른 플레이트 두께, 용접 레그 길이 및 참조 SWL을 사용하므로 직경에만 의존하지 않고 용량 등급을 선택할 수 있습니다.
- 둥근 비트 표면, 상단 전환 및 로프 접촉 모서리는 매끄럽게 마무리되어야 하며 합성 계류 또는 견인 로프를 마모시킬 수 있는 유해한 용접 스패터, 날카로운 모서리 또는 코팅 불규칙성이 없어야 합니다.
- 용접량과 접합 형상은 승인된 설계를 따라야 합니다. 프로젝트 용접 절차에 따라 동등한 강도/용접량이 입증되고 승인된 경우에만 다른 용접 방법을 고려할 수 있습니다.
- 재료 등급, 용접성, 열 입력, 왜곡 제어 및 NDT는 두꺼운 A 변형 구조와 저온 또는 얼음 등급 프로젝트에 중요합니다.
- 부속품, 넓은 베이스 플레이트, 데크 인서트 및 보강재는 분리된 카탈로그 구성요소가 아닌 하나의 하중 전달 시스템으로 검토되어야 합니다.
맞춤 속성
- 표준: ISO 13795:2020 → 통제된 표준 사본 및 프로젝트 사양이 최종 치수, 로드 메모, 표시 및 승인을 관리합니다.
- 유형: 유형 B → 더 큰 데크 연결 공간을 위해 넓은 베이스 플레이트가 있는 용접 이중 비트 볼라드.
- 공칭 크기: 150 ~ 600 → 나열된 경우 A 또는 B 접미사를 포함하여 전체 명칭을 선택합니다.
- 계류 하중 기준: 8자형 빌레이, 1줄 또는 2줄 사용 → 해당 SWL 열을 선택하고 표로 작성된 값을 결합하지 마십시오.
- 예인 하중 기준 : 아이 스플라이스 배치 → 예인 SWL은 별도의 조건으로 예인 리드 및 선박 구조 설계의 확인이 필요합니다.
- 재질 : 용접 가능한 조선용 강재 / 고장력강 / 스테인리스 강 / 프로젝트 지정 저온강 → 정확한 등급 및 부품 일정은 추후 확인
- 설치: 데크 용접된 넓은 베이스 플레이트 → 기초, 보강재, 용접 세부사항, 하중 방향 및 검사 접근은 승인된 선박 설계의 일부입니다.
- 표면 처리: Sa 2.5 블라스팅 및 참조용 에폭시 숍 프라이머 → 최종 코팅은 용기 사양을 따릅니다. 광택 마감은 스테인리스 스틸에 적용되며 아연 도금은 크기 및 제조 가능성에 따라 달라질 수 있습니다.
- 인증요건 : 주문범위에 따라 가능 → 자재인증서, 메이커 문서, 등급조사, 입회심사 등은 따로 명시하지 않는 이상 자동으로 이루어지지 않습니다.
작동 방식
하나 또는 두 개의 계류 라인이 승인된 8자 배열로 확보되거나 선박 예인 계획에 따라 예인 눈 접합부가 결합됩니다. → 로프 장력이 트윈 비트에 작용합니다. → 비트 구조와 넓은 베이스 플레이트가 반력을 분산시킵니다. → 용접, 데크 인서트 및 보강재가 하중을 선박 구조로 전달합니다.
응용
선박 계류장 | 항구 예인 준비 | 예인선 | 작업선 | 화물선 | 유조선 | 연구 선박 | 승인된 저온 설계가 적용되는 빙등급 용기 | 신조 및 엔지니어링 교체 프로젝트
인증 및 장점
프로젝트 요구 사항, 승인 도면, 시험/검사 범위 및 선급 협회 절차에 따라 인증서, 자재 추적성, 검사 기록, 계산 검토 및 등급 조사를 준비할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

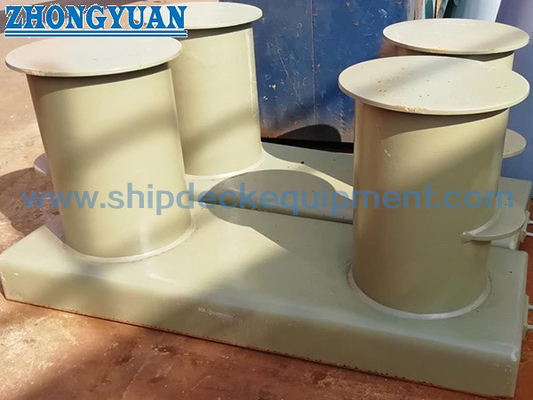

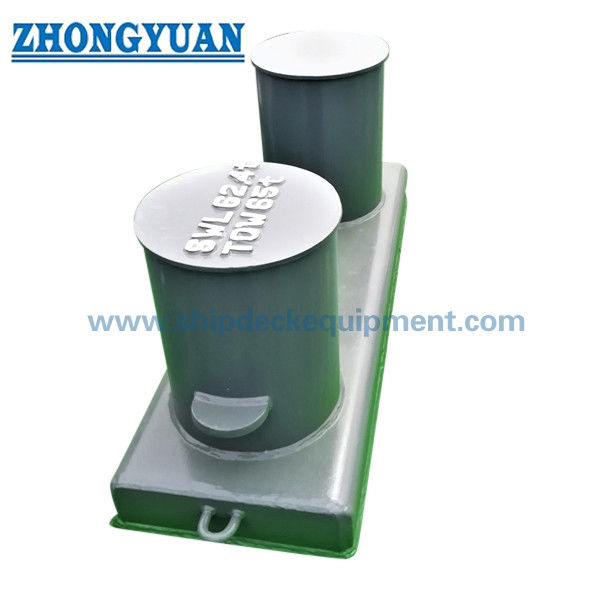

그림 및 사진
FAQ
Q1: ISO 13795 유형 B와 유형 A의 실질적인 차이점은 무엇입니까?
A1: B형은 넓은 베이스 플레이트 배열로 식별됩니다. 더 큰 기초 인터페이스는 더 넓은 용접 면적과 다양한 하중 전달 형상을 제공할 수 있지만 데크 인서트, 보강재, 용접 및 하중 방향을 확인할 필요가 없어지지는 않습니다. 선박 도면에는 필요한 유형이 명시되어야 합니다.
Q2: 예인 SWL을 계류 SWL로 사용할 수 있습니까, 아니면 2줄 값을 추가할 수 있습니까?
A2: 아니요. 이 표는 1로프 계류, 2로프 계류 및 예인에 대한 별도의 하중 조건을 제공합니다. 승인된 로프 배열에 해당하는 컬럼만 사용하십시오. 프로젝트 설계 및 등급 승인에서 명시적으로 허용하지 않는 한, 두 개의 로프 값을 추가하거나 계류 대신 예인 값을 사용하지 마십시오.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: ISO 13795 유형 B, 전체 공칭 지정, 필수 계류/견인 의무, SWL, 로프 세부 사항 및 MBL, 라인 리드, 데크 기초 도면, 재료 및 최소 온도, 코팅, WPS/NDT 범위, 클래스 요구 사항, 수량, 목적지 및 배송 일정을 확인합니다.
