좁은 기단으로 된 강철 듀얼 비트 볼러드 GB/T 554 타입 C 선박 견인 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | GB554-2008 | 재료: | C-Mn강, 스테인레스강도 쇄빙선용 특수강 공급 가능 |
|---|---|---|---|
| 공칭 직경: | 50~150mm | SWL 범위: | 13천~43천 |
| 무게: | 4.5~49kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 거울 또는 새틴 광택, 광택, 아연 도금, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 | ||
| 강조하다: | GB/T 554 선박 견인장비,좁은 기지 선박 견인장비,스틸 듀얼 비트 볼러드 |
||
제품 설명
협소한 베이스의 강철 더블 비트 볼라드 | GB/T 554 타입 C 선박 예인 장비
제품 개요
협소한 베이스의 GB/T 554 타입 C 강철 더블 비트 볼라드는 데크 레이아웃에 공통 베이스 플레이트 하나에 두 개의 수직 비트가 필요한 경우를 위한 컴팩트 용접 강철 볼라드입니다. 주로 소형 선박, 내륙 수로 선박, 작업선, 보트 및 기타 컴팩트한 선박 계류 위치에 사용되며, 볼라드 발자국, 데크 보강 및 로프 리드 방향을 함께 확인해야 합니다.
이 페이지는 공칭 직경 50~150mm 및 SWL 값 13~43kN에 대한 GB/T 554-2008 타입 C 데이터에 따라 준비되었습니다. 공개 표준 정보에 따르면 GB/T 554-2023이 GB/T 554-2008을 대체했으며 해상 선박용 용접 강철 볼라드와 관련이 있으므로, 최종 견적 전에 적용 가능한 프로젝트 표준, 구 표준 대체 필요성 및 최신 GB/T 554-2023 또는 ISO 13795:2020을 따라야 하는지 여부를 확인해야 합니다.
빠른 사양
- 제품 유형: 협소한 베이스의 강철 더블 비트 볼라드 → 선박 계류 및 경량 예인 위치를 위한 컴팩트 투-비트 배열.
- 표준 및 유형: 제공된 데이터에 따른 GB/T 554-2008 타입 C → 구형 타입 C 협소 베이스 지정이 여전히 명시된 프로젝트 또는 대체에 적합합니다.
- 공칭 직경 범위: 50 / 75 / 100 / 125 / 150 mm → 대형 해상 계류 스테이션보다는 작고 컴팩트한 데크 배열에 적합합니다.
- SWL 범위: 13~43kN → 제공된 안전 작업 하중 표에 따라서만 사용하십시오. 예인 하중 방향 및 데크 지지대는 여전히 프로젝트 확인이 필요합니다.
- 구조: 두 개의 볼라드 비트와 보강된 연결부가 있는 하나의 베이스 플레이트 → 컴팩트한 베이스 배열을 통해 로프 힘을 데크로 분산하는 데 도움이 됩니다.
- 주요 치수: A, b, B, D, D1, h, h1, H, L, r, t → 웹페이지 도면, 데크 공간 확인 및 견적 확인에 사용됩니다.
- 재질 옵션: C-Mn 강철, 스테인리스강 및 쇄빙선 프로젝트용 특수 강철 → 정확한 등급 및 인증 범위는 생산 전에 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 1층을 기준으로 → 필요한 경우 광택, 아연 도금 또는 맞춤형 마감에 대해 논의할 수 있습니다.
주요 기술 매개변수
| 공칭 직경 | SWL kN |
A | b | B | D | D1 | h | h1 | H | L | r | t | 무게 kg |
| 50 | 13 | 180 | 32 | 100 | 50 | 65 | 9 | 26 | 115 | 310 | 20 | 6 | 4.5 |
| 75 | 18 | 275 | 50 | 125 | 75 | 95 | 12 | 43 | 170 | 430 | 20 | 7 | 10.8 |
| 100 | 25 | 350 | 65 | 160 | 100 | 120 | 14 | 51 | 220 | 540 | 25 | 7 | 18.6 |
| 125 | 34 | 430 | 80 | 200 | 125 | 145 | 15 | 60 | 275 | 676 | 28 | 9 | 34.3 |
| 150 | 43 | 500 | 100 | 230 | 150 | 170 | 16 | 70 | 330 | 800 | 35 | 9 | 49 |
선택 및 문의 가이드
1단계: 선박 도면에 따라 GB/T 554 타입 C 강철 더블 비트 볼라드와 협소한 베이스 및 공칭 직경 50 / 75 / 100 / 125 / 150 mm를 확인하십시오.
2단계: 프로젝트가 GB/T 554-2008 기반의 구 표준 대체인지 또는 GB/T 554-2023 / ISO 13795:2020 검토가 필요한 신규 프로젝트인지 확인하십시오.
3단계: 계류 또는 예인 작업, 로프 크기, 로프 리드 각도, 의도된 하중 방향, 근처의 초크 또는 페어리드, 그리고 볼라드가 일반 계류 또는 예인 지원에 사용되는지 확인하십시오.
4단계: 데크 설치 인터페이스를 확인하십시오: 베이스 발자국, 용접 상세, 데크 플레이트 두께, 국부 보강, 사용 가능한 여유 공간 및 조선소 설치 방법.
5단계: 재질 요구 사항을 확인하십시오: C-Mn 강철, 스테인리스강 또는 저온/쇄빙선 서비스용 특수 강철 (필요한 경우).
6단계: 표면 처리를 확인하십시오: 샵 프라이머, 최종 코팅 시스템, 아연 도금 마감, 거울/새틴 광택 스테인리스강 또는 기타 프로젝트 코팅 요구 사항.
7단계: 견적 전에 인증서 범위를 확인하십시오: 제작사 인증서, 재질 인증서, 선급 인증서, 용접 검사, NDT, 입회 검사 또는 기타 프로젝트 요구 사항.
8단계: 수량, 선박 유형, 설치 도면, 배송지, 필요한 배송 날짜 및 가능한 경우 참조 사진을 제공하십시오.
구조
두 개의 수직 볼라드 비트 | 협소한 공통 베이스 플레이트 | 보강된 연결 구조 | 용접된 데크 인터페이스 | 로프 접촉 헤드 반경 | 컴팩트한 데크 발자국 | 도색 또는 지정된 표면 처리
용접, 하중 경로 및 엔지니어링 장점
- 타입 C 협소 베이스 구조는 선박 레이아웃에 데크 공간이 제한적이지만 여전히 표준 더블 비트 볼라드 구성이 필요한 경우 컴팩트한 투-비트 배열을 제공합니다.
- 공통 베이스 플레이트와 보강된 연결부는 국부 로프 힘을 데크 구조로 전달하는 데 도움이 됩니다. 데크 보강 및 용접 상세는 조선소 또는 설계 사무소에서 확인해야 합니다.
- 둥근 로프 접촉부는 날카로운 국부 접촉을 줄이고 계류 또는 예인 지원 중 불필요한 로프 마모를 방지하기 위해 다듬고 매끄럽게 해야 합니다.
- SWL은 제공된 GB/T 554 타입 C 표와 승인된 선박 계류/예인 배열에 따라 처리해야 합니다. 로프 파단 하중 또는 시험 하중과 혼동해서는 안 됩니다.
- 대체 프로젝트의 경우, 타입 C 협소 베이스 모양, 전체 길이 L, 볼라드 직경 D, 베이스 폭 B 및 높이 H를 생산 전에 기존 데크 배열과 비교해야 합니다.
- 재질 추적성, 용접 품질, 치수 검사, 코팅 검사 및 인증서 범위는 합의된 주문 및 프로젝트 승인 절차에 따라 준비될 수 있습니다.
- 공개 정보에 따르면 GB/T 554-2023이 GB/T 554-2008을 대체했으므로, 최종 데이터시트 릴리스 전에 적용 가능한 표준 연도를 확인해야 합니다.
사용자 정의 속성
- 표준: 제공된 데이터에 따른 GB/T 554-2008 → 구 표준 대체 또는 타입 C 협소 베이스 볼라드를 여전히 지정하는 프로젝트에 사용.
- 최신 표준 확인: 신규 프로젝트의 경우 GB/T 554-2023 확인 예정 → 공개 표준 정보에 따르면 GB/T 554-2023이 GB/T 554-2008을 대체했습니다.
- 유형: 타입 C 협소 베이스 → 하나의 베이스 플레이트에 두 개의 비트가 있는 컴팩트 더블 비트 볼라드.
- 공칭 직경: 50 / 75 / 100 / 125 / 150 mm → 선박 도면, SWL 표, 로프 배열 및 데크 공간으로 선택.
- SWL: 13 / 18 / 25 / 34 / 43 kN → 제공된 표를 사용하고 하중 방향, 데크 보강 및 프로젝트 승인 기준을 확인하십시오.
- 재질: C-Mn 강철 / 스테인리스강 / 특수 강철 확인 예정 → 최종 등급, 저온 요구 사항 및 인증서 범위는 프로젝트 사양을 따릅니다.
- 설치: 데크 용접 → 용접 다리, 베이스 준비 및 데크 보강은 승인된 도면으로 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머를 기준으로 → 최종 코팅, 아연 도금 또는 광택은 고객 요구 사항을 따릅니다.
- 인증 요구 사항: 주문 범위에 따라 가능 → 선급 검사 및 인증 수준은 견적 전에 확인해야 합니다.
작동 방식
계류 또는 예인 라인이 볼라드에 접근 → 승인된 로프 리드에 따라 하나 또는 두 개의 비트 주위에 로프를 감음 → 국부 로프 힘이 비트 본체와 보강된 베이스 플레이트를 통해 전달됨 → 용접 연결부와 데크 보강이 하중을 선박 구조로 전달함 → 설치 후 코팅 및 검사 완료
응용 분야
소형 선박 | 내륙 수로 선박 | 작업선 | 보트 | 항만 서비스 선박 | 컴팩트 데크 계류 스테이션 | 경량 예인 지원 위치 | 신조 및 대체 프로젝트
인증 및 장점
프로젝트 요구 사항, 검사 범위, 재질 추적성 및 선급 협회 승인 절차에 따라 인증서를 준비할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

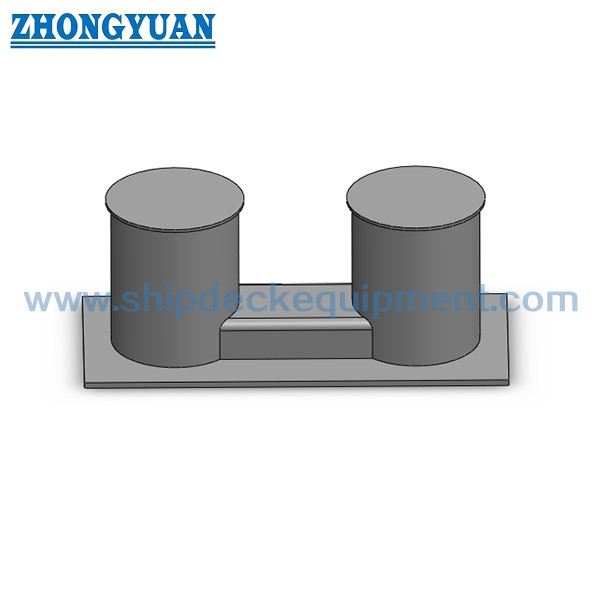

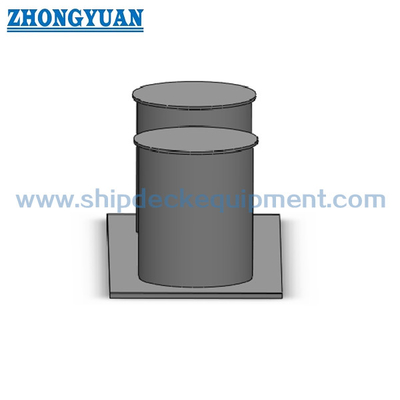

도면 및 사진
자주 묻는 질문
Q1: GB/T 554-2008이 이 볼라드의 최신 표준입니까?
A1: 공개 표준 정보에 따르면 GB/T 554-2023이 GB/T 554-2008을 대체했습니다. 선박 도면이 여전히 GB/T 554-2008 타입 C를 지정하는 경우, 대체 또는 프로젝트별 요구 사항으로 검토할 수 있습니다. 신규 프로젝트의 경우 GB/T 554-2023 또는 ISO 13795:2020을 사용해야 하는지 확인하십시오.
Q2: SWL 표를 예인에 직접 사용할 수 있습니까?
A2: 제공된 표는 타입 C 볼라드의 SWL 값을 제공합니다. 실제 예인 또는 계류 사용은 로프 리드 각도, 하중 방향, 데크 보강, 용접 상세 및 프로젝트 승인 기준에 대해 여전히 확인해야 합니다. SWL은 로프 파단 하중 또는 시험 하중과 혼동해서는 안 됩니다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: 표준 연도, 타입 C 협소 베이스, 공칭 직경, SWL 요구 사항, 재질 등급, 표면 처리, 수량, 인증 요구 사항, 데크 설치 도면, 배송지 및 필요한 배송 날짜를 확인하십시오.
