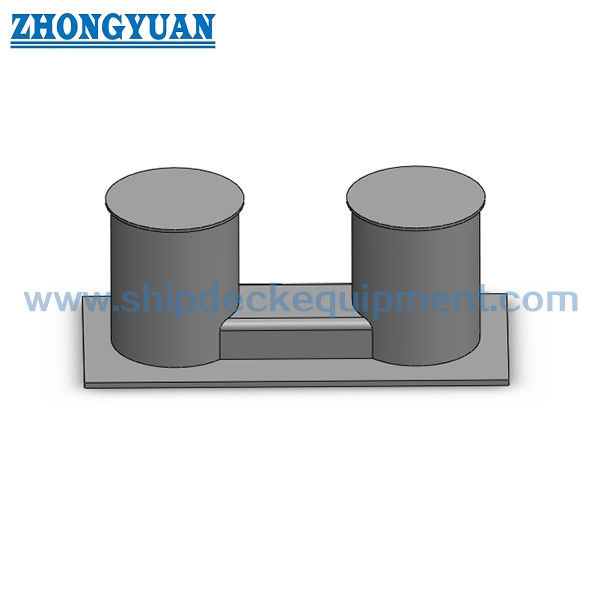

좁은 기단으로 된 강철 듀얼 비트 볼러드 GB/T 554 타입 C 선박 견인 장비

좁은 기단으로 된 강철 덩어리 덩어리GB/T 554 C형선박 견인장비

제품 개요

The GB/T 554 Type C steel double bitt bollard with narrow base is a compact welded steel bollard for ship mooring and towing arrangements where the deck layout requires two vertical bitts on one common base plate그것은 주로 작은 선박, 내륙 수로 선박, 작업 보트, 보트 및 다른 컴팩트 선박 기착지 위치에서 사용됩니다.그리고 로프 리드 방향은 함께 확인해야합니다..

이 페이지는 50~150mm의 명목 지름과 13~43kN의 SWL값에 대한 GB/T 554-2008 C형 데이터에 따라 작성되었습니다.공공 표준 정보에 따르면 GB/T 554-2023은 GB/T 554-2008을 대체하고 있으며, 해상선용 철강 용접 보러드와 관련되어 있습니다.따라서 적용 가능한 프로젝트 표준, 구 표준을 교체해야 하는 필요성 및 최신 GB/T 554-2023 또는 ISO 13795:2020을 준수해야 하는 여부는 최종 코팅 전에 확인되어야 합니다.

빠른 사양

• 제품 종류: 좁은 기단과 함께 강철의 이중 비트 보러드 → 선박 매킹 및 가벼운 견인 위치에 대한 컴팩트 한 2 비트 배열.

• 표준 및 유형: GB/T 554-2008 제공된 데이터에 따르면 C 타입 → 이전 C 타입 좁은 기지 지정을 여전히 지정하는 교체 또는 프로젝트에 적합합니다.

• 명목 지름 범위: 50 / 75 / 100 / 125 / 150 mm → 큰 해양 항해 매킹 스테이션보다는 작고 컴팩트 한 갑판 배열에 적합합니다.

• SWL 범위: 13 ~ 43 kN → 제공된 안전한 작업 부하 테이블로만 사용하십시오. 롤링 부하 방향과 갑판 지원은 여전히 프로젝트 확인이 필요합니다.

• 건설: 두 개의 보러드 빗과 강화 된 연결 →을 가진 한 기판판은 컴팩트한 기판 배열을 통해 밧줄 힘을 갑판으로 분배하는 데 도움이됩니다.

• 주요 차원: A, b, B, D, D1, h, h1, H, L, r, t → 웹 페이지 도면, 갑판 공간 확인 및 코팅 확인에 사용됩니다.

• 재료 선택: C-Mn 강철, 스테인리스 강철 및 빙하 프로젝트용 특수 강철 → 정확한 등급과 인증 범위는 생산 전에 확인되어야합니다.

• 표면 처리: Sa 2.5 블래스팅 + 한층 에포시 상점 프라이머 참조 → 닦은, 젤리화, 또는 사용자 정의 마무리 필요에 따라 논의 될 수 있습니다.

주요 기술 매개 변수

주요 웹 페이지 GB/T 554 C형 강철 톱블 비트 보러드 좁은 기지. 다른 내용이 없는 한 크기는 mm입니다.SWL 값은 제공된 표에서 나왔으며 배의 매킹 및 롤링 장치와 비교하여 확인해야합니다..

선택 및 조사 가이드

단계 1: GB/T 554 C형 강철 이중 비트 보러드를 확인합니다. 바구니 도면에 따라 좁은 기단과 명목 지름 50 / 75 / 100 / 125 / 150mm입니다.

단계 2: 프로젝트가 GB/T 554-2008에 기반한 오래된 표준을 대체하는 프로젝트인지 GB/T 554-2023 / ISO 13795:2020 검토를 요구하는 새로운 프로젝트인지 확인합니다.

단계 3: 매어링 또는 롤링 의무, 로프 크기, 로프 리드 각도, 의도된 부하 방향, 인근의 턱 또는 페어 리드, 그리고 보러드가 정상적인 매어링 또는 롤링 보조를 위해 사용되는지 확인합니다.

단계 4: 갑판 설치 인터페이스를 확인합니다: 기본 발자국, 용접 세부 사항, 갑판 두께, 지역 강화, 사용 가능한 공백 및 조선소 설치 방법.

단계 5: 재료 요구 사항을 확인합니다: C-Mn 강철, 스테인리스 강철 또는 필요한 경우 낮은 온도 / 아이스브레이커 서비스를위한 특수 강철.

단계 6: 표면 처리를 확인합니다: 상점 프라이머, 최종 코팅 시스템, 진열 된 마무리, 거울 / 사틴으로 닦은 스테인리스 스틸 또는 다른 프로젝트 코팅 요구 사항.

단계 7: 표기 전에 인증서의 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서, 용접 검사, NDT, 목격자 검사 또는 다른 프로젝트 요구 사항.

단계 8: 수량, 배의 종류, 설치 도면, 배송 목적지, 필요한 배송 날짜 및 사용 가능한 경우 참조 사진을 제공하십시오.

구조

Two vertical bollard bitts | Narrow common base plate | Reinforced connecting structure | Welded deck interface | Rope-contact head radius | Compact deck footprint | Painted or specified surface treatment

용접, 부하 경로 및 엔지니어링 장점

• C형 좁은 기지 구조는 배 배 배열이 제한된 갑판 공간을 가지고 있지만 여전히 표준 듀얼 비트 보러드 구성을 필요로하는 컴팩트 한 2 비트 배열을 제공합니다.

• 공통 기판 및 강화 된 연결은 갑판 구조로 로컬 로프 힘을 전송하는 데 도움이 됩니다. 갑판 강화 및 용접 세부 사항은 선박조선소 또는 설계 사무실에 의해 확인되어야 합니다.

• 둥근 로프 접촉 영역은 급격한 지역 접촉을 줄이고 매킹 또는 견인 보조 도중 불필요한 로프 마모를 피하기 위해 씌여지고 매끄럽게해야합니다.

• SWL는 제공 된 GB/T 554 타입 C 테이블 및 승인 된 배 매킹 / 롤링 장치에 따라 처리되어야 합니다. 그것은 로프 깨기 부하 또는 시험 부하와 혼합되어서는 안됩니다.

• 대체 프로젝트의 경우, C형 좁은 기판 모양, 전체 길이가 L, 기판 직경 D, 기판 너비 B, 높이 H는 생산 전에 기존 갑판 배열과 비교되어야 합니다.

• 재료 추적성, 용접 품질, 차원 검사, 코팅 검사 및 인증 범위는 합의 된 주문 및 프로젝트 승인 절차에 따라 정리 될 수 있습니다.

• 공개된 정보에 따르면 GB/T 554-2023은 GB/T 554-2008을 대체했기 때문에, 적용되는 표준 연도는 최종 데이터 시트를 발표하기 전에 확인되어야 합니다.

사용자 지정 속성

• 표준: GB/T 554-2008 제공된 데이터에 따라 → 오래된 표준을 대체하거나 여전히 C형 좁은 기지 보러드를 지정하는 프로젝트에 사용

• 최신 표준 확인: GB/T 554-2023은 새로운 프로젝트에 대해 확인됩니다 → 공공 표준 정보는 GB/T 554-2023가 GB/T 554-2008을 대체했다고 말합니다.

• 타입: 타입 C 좁은 기판 → 한 기판에 두 개의 기판이 있는 컴팩트한 이중 비트 보러드

• 명목 지름: 50 / 75 / 100 / 125 / 150 mm → 배 도면, SWL 테이블, 로프 배열 및 갑판 공간에 따라 선택 합니다.

SWL: 13 / 18 / 25 / 34 / 43 kN → 제공 된 테이블을 사용하여 부하 방향, 갑판 강화 및 프로젝트 승인 근거를 확인하십시오.

• 재료: C-Mn 스틸 / 스테인리스 스틸 / 특수 스틸 → 최종 등급, 낮은 온도 요구 사항 및 인증 범위는 프로젝트 사양에 따라 확인됩니다.

• 설치: 갑판 용접 → 용접 다리, 기본 준비 및 갑판 강화는 승인 된 도면으로 확인되어야합니다.

• 표면 처리: Sa 2.5 블래스팅 + 에포시 공장 프라이머 참조 → 최종 코팅, 젤뱅화 또는 닦는 고객 요구에 따라.

• 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 클래스 검사 및 인증 수준은 표기 전에 확인해야합니다.

어떻게 작동 합니까?

Mooring or towing line approaches the bollard → Rope is turned around one or both bitts according to the approved rope lead → Local rope force is transferred through the bitt body and reinforced base plate → Welded connection and deck reinforcement carry the load into the vessel structure → Coating and inspection are completed after installation

신청서

작은 배들. 내륙 수로 배들. 작업 배들. 배들. 항구 서비스 배들. 콤팩트한 갑판 매킹 스테이션들. 가벼운 견인 보조 위치들. 신축 및 교체 프로젝트들.

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: GB/T 554-2008는 여전히 이 보러드의 최신 표준인가요?

A1: 공공 표준 정보는 GB/T 554-2023가 GB/T 554-2008를 대체했다고 보여줍니다. 용기 도면이 GB/T 554-2008 타입 C를 여전히 지정하는 경우,대체 또는 프로젝트 특정 요구 사항으로 검토 될 수 있습니다.새로운 프로젝트의 경우 GB/T 554-2023 또는 ISO 13795:2020를 사용해야하는지 확인합니다.

Q2: SWL 테이블은 직접 끌기 위해 사용할 수 있습니까?

A2: 제공 된 표는 C 타입 보러드에 대한 SWL 값을 제공합니다. 실제 롤링 또는 매어링 사용은 여전히 로프 리드 각, 부하 방향, 갑판 강화, 웰드 세부 사항에 대해 확인해야합니다.그리고 프로젝트 승인 근거. SWL는 로프 브레이킹 로드 또는 테스트 로드와 혼합되어서는 안 됩니다.

Q3: 인용 전에 어떤 정보가 필요합니까?

A3: 표준년, C형 좁은 기지, 명목 지름, SWL 요구 사항, 재료 등급, 표면 처리, 양, 인증서 요구 사항, 갑판 설치 도면, 배송 목적지,그리고 필요한 배달 날짜.

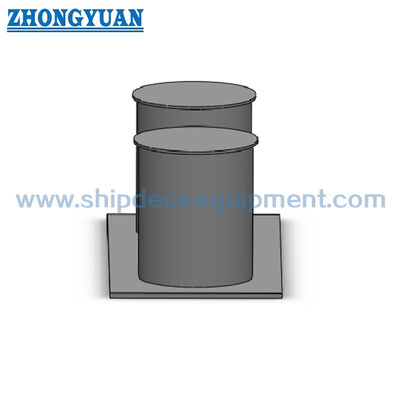

도면 GB/T 554 C형 강철 두 개의 빗자루로 만든 톱블러드, 좁은 기지 선박 견인장치
