갑판에 장착된 철근 매킹 턱
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | ISO 13713-2020 | 유형: | 에이; 데크 장착 |
|---|---|---|---|
| SWL 범위: | 36-140T | 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 |
| 무게: | 73~396kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS | ||
| 강조하다: | 갑판에 장착된 턱,선박 견인장비 매킹 턱,ISO 13713 매킹 턱 |
||
제품 설명

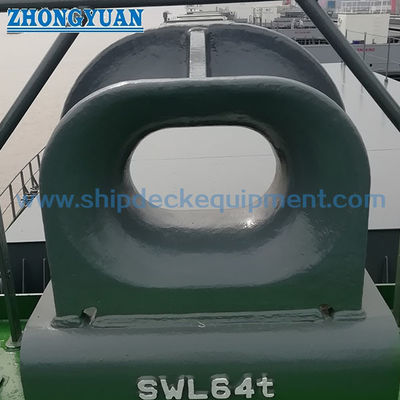

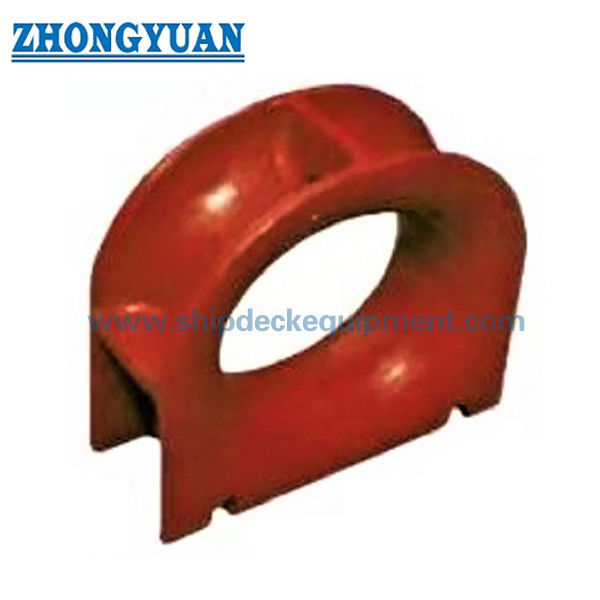

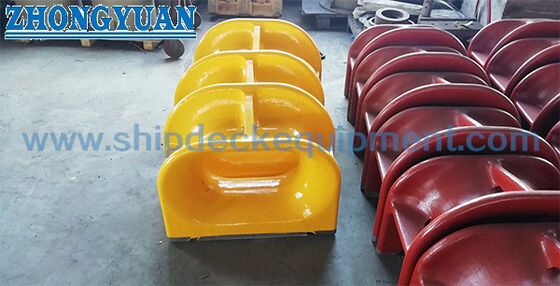

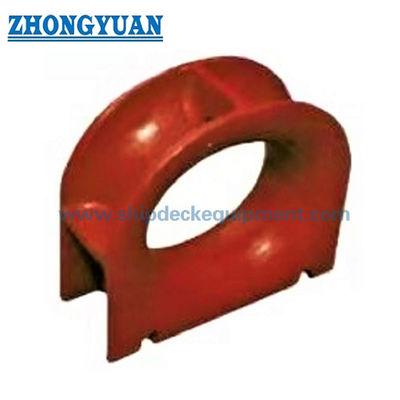

데크 장착형 주강 계류 초크 | 선박 계류 및 예인을 위한 ISO 13713 유형 A
제품개요
ISO 13713 유형 A 데크 장착형 계류 초크는 선박 측면에 설치된 주강 로프 가이드로, 내부 위치와 외부 위치 사이에 계류 또는 예인 라인을 연결합니다. 승인된 데크 배열, 보강 및 용접 세부 사항에 따라 상부 데크에 직접 용접하거나 메인 데크에 연결된 프로젝트 설계 좌석에 설치할 수 있습니다.
유형 A는 250 x 200 ~ 500 x 250B의 7가지 공칭 크기를 포괄하며 참조 SWL 값은 353 ~ 1,373 kN이고 계산 질량은 73 ~ 396 kg입니다. 실제 라인 하중, 로프 유형 및 직경, 로프 제조업체의 최소 굽힘 반경 지침, 리드 방향, 현지 데크 강도 및 합의된 SWL 표시를 고려하여 선택해야 합니다. 피팅은 일반적으로 합성 섬유 계류 라인용으로 선택됩니다. 와이어 로프 서비스는 선박 설계 및 적용 가능한 폐쇄 초크 요구 사항에 대해 별도로 확인해야 합니다.
빠른 사양
- 제품 유형: ISO 13713 유형 A 데크 장착형 주강 계류 초크 → 계류 및 승인된 예인 장치용 용접 선박 측 로프 가이드.
- 표준: ISO 13713:2020, 2판 → 현재 발행된 ISO 판은 계류 초크의 유형, 공칭 크기, 치수, 재료, 구조, 제조 및 마킹 요구 사항을 다룹니다.
- 공칭 크기 범위: 250 x 200 ~ 500 x 250B → 로프 통로, 데크 설치 공간 및 프로젝트 하중 요구 사항에 맞는 7가지 크기 옵션.
- 참조 SWL 범위: 353 ~ 1,373 kN, 제공된 표의 약 36 ~ 140 t → 값은 참조용이며 최종 표시된 SWL은 합의된 하중 조건에 따라 다릅니다.
- 계산된 무게: 73~396kg → 취급, 운송 계획, 설치 준비 및 데크 좌석 검토에 유용합니다.
- 설치 형태 : 직접 데크 용접 또는 설계된 좌석에 용접 → 국부 보강, 용접 상세 및 하중 전달 경로는 조선소 또는 설계 사무소의 확인이 필요합니다.
- 재료 옵션: C-Mn강 주조를 주요 공급 기준으로 함 → 스테인레스강 또는 특수 저온강 주조는 지정 및 승인 시 논의 가능.
- 표면 처리: Sa 2.5 블라스팅 및 기준 공급 마감재로 에폭시 샵 프라이머 코팅 1회 → 최종 코팅 또는 스테인리스강 연마는 프로젝트 사양을 따릅니다.
주요 기술 매개변수
| 공칭 크기 길이 x 높이 |
I1 | I2 | I3 | 비 | H1 | H2 | 아르 자형 | R1 | R2 |
| 250×200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300×250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350×250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400×250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450×250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500×250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500x250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| 공칭 크기 길이 x 높이 |
R3 | R4 | 루피 | 티 | T1 | 용접 다리 길이 a z1 |
SWLb kN |
SWLb 톤 |
계산된 무게 c kg |
| 250×200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300×250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350×250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400×250 | 78 | 30 | 20 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450×250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500×250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| 에이동일한 용접량/강도에 따라 용접방법이 변경될 수 있습니다. 비표시된 SWL은 참조용으로만 제공됩니다. 피팅에 표시된 "SWL"은 사용자와 제조업체 간의 합의에 따라 계류 로프의 실제 하중 조건에 따라 조정될 수 있습니다. 기음계산된 무게(질량)는 참고용입니다. |
|||||||||
선택 및 문의 안내
1단계: 승인된 계류 또는 예인 배치에 따라 ISO 13713:2020 유형 A, 공칭 크기 및 참조 SWL을 확인합니다.
2단계: 로프 유형, 직경, MBL, 구조, 로프 제조업체의 굽힘 반경 지침, 실제 수평 및 수직 리드 방향을 제공합니다.
3단계: 초크가 상부 데크에 직접 용접되었는지 또는 좌석에 설치되었는지 확인하고 데크 두께, 철근, 용접 세부 사항 및 사용 가능한 설치 공간을 확인합니다.
4단계: 재료 요구사항 확인: 필요한 인성과 시험 온도를 갖춘 C-Mn강, 스테인리스강 또는 프로젝트별 저온/내빙강을 주조합니다.
5단계: 표면 처리 확인: 숍 프라이머, 용기 코팅 시스템, 특수 부식 방지 또는 지정된 경우 광택 처리된 스테인리스 스틸 로프 접촉 표면.
6단계: 견적 전 인증서 및 검사 범위 확인: 제조사 인증서, 재료 인증서, 등급 인증서, NDT, 입회 검사, 마킹 및 추적성 요구 사항.
7단계: 수량, 선박 유형, 설치 위치, 도면 또는 참조 사진, 배송 목적지 및 배송 소요 시간을 제공합니다.
구조
주강 초크 본체 | 부드러운 로프 접촉 반경 | 데크 용접 베이스 인터페이스 | 강화된 개구부 | 용접 연결 영역 | SWL 마킹 영역 | 보호 코팅 또는 지정된 마감
주조, 용접 및 계류 엔지니어링의 장점
- 주조 본체는 연속적인 로프 접촉 프로파일을 제공하고 초크 본체와 용접 베이스를 통해 지지 데크 구조로 선 반응을 전달합니다.
- 로프 접촉 표면은 국부적인 거칠기, 날카로운 모서리 또는 유해한 불규칙성이 계류 또는 예인선을 마모시키지 않도록 다듬고 매끄럽게 처리해야 합니다.
- 7가지 공칭 크기를 사용하면 개구부, 데크 공간, 참조 SWL 및 계산된 질량을 하중만으로 선택하는 것이 아니라 승인된 선박 배치와 일치시킬 수 있습니다.
- 제공된 SWL 값은 참조 값입니다. 최종 표시된 SWL은 실제 부하 조건과 사용자와 제조업체 간의 합의를 반영해야 합니다. 로프 MBL은 초크 SWL로 취급되어서는 안 됩니다.
- 직접 데크 설치와 시트 장착 설치가 모두 가능하지만 로컬 데크 보강, 용접 형상 및 힘 방향은 프로젝트별 설계 책임으로 남아 있습니다.
- 대체 용접 방법은 승인된 프로젝트 절차에 따라 동등한 용접량과 강도가 입증되고 승인된 경우에만 고려할 수 있습니다.
- 치수 검사, 로프 접촉 표면 검사, 재료 추적성 및 NDT는 주문 범위 및 분류 요구 사항에 따라 배열될 수 있습니다.
- 내빙 등급 또는 저온 서비스의 경우 강철 등급, 충격 인성, 설계 온도, 수리 용접 절차 및 등급 승인을 생산 전에 확인해야 합니다.
맞춤 속성
- 표준: ISO 13713:2020 → 선박 계류 및 예인 설비 - 계류 초크에 대해 현재 발행된 제2판.
- 유형: 유형 A → 상부 데크 또는 승인된 데크 좌석에 직접 용접하기 위한 데크 장착 구성.
- 공칭 크기: 250 x 200 / 300 x 250 / 350 x 250 / 400 x 250 / 450 x 250 / 500 x 250A / 500 x 250B → 승인된 개구부, 설치 공간 및 하중 요구 사항에 따라 선택하십시오.
- 기준 SWL: 353 ~ 1,373 kN → 예비 선정 기준; 최종 마킹은 실제 적재 조건과 합의에 따릅니다.
- 로프 적용: 합성섬유 계류 또는 견인 라인을 주요 선택 기준으로 사용 → 로프 굽힘 반경 감소 및 제조업체 지침을 확인해야 합니다.
- 재질 : C-Mn주강 → 스테인리스강 또는 특수저온강은 프로젝트 사양에 정의된 경우에만 사용 가능합니다.
- 설치: 데크 용접 또는 시트 장착 → 데크 보강재, 하중 방향, 용접 세부 사항을 제작 전에 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 및 참조용 에폭시 숍 프라이머 → 최종 코팅 시스템은 용기 도장 사양을 따릅니다.
- 인증서 요구 사항: 주문 범위에 따라 사용 가능 → 등급 승인, 재료 인증, NDT 및 입회 검사는 기본 공급으로 간주되지 않습니다.
작동 방식
계류 또는 예인 라인이 선박 측 초크에 접근 → 라인이 선택된 Type A 로프 개구부를 통과함 → 부드러운 주조 반경이 라인을 안내하고 국부적 접촉을 제어함 → 반력이 주조 몸체와 용접 인터페이스를 통해 강화된 갑판 구조로 전달됨 → 최종 마킹, 검사 및 코팅이 승인된 프로젝트 범위에 따라 완료됨
응용
해양 선박 | 화물선 | 유조선 | 벌크선 | 컨테이너 선박 | 선박측 갑판 계류장 | 승인된 견인라인 리드 위치 | 신조 및 교체 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.
그림 및 사진
FAQ
Q1: 올바른 Type A 크기와 SWL을 어떻게 선택해야 합니까?
A1: 실제 계류 또는 예인 하중, 로프 유형 및 MBL, 리드 각도, 개방 요구 사항, 데크 레이아웃, 보강재 및 승인된 선박 도면에서 공칭 크기를 선택합니다. 표준 테이블 SWL은 참조 값입니다. 최종 표시된 SWL은 합의에 의해 실제 적재 조건에 따라 조정될 수 있습니다.
Q2: ISO 13713 Type A가 와이어로프에 적합합니까?
A2: 유형 A는 일반적으로 나일론 및 기타 합성 섬유 라인에 선택되며 로프 제조업체의 최소 굴곡 반경 지침을 확인해야 합니다. 와이어로프 서비스에는 별도의 엔지니어링 검토가 필요합니다. 선박 사양에 폐쇄형 초크가 필요한 경우 ISO 13729 또는 다른 승인된 프로젝트 표준을 사용해야 합니다.
Q3: 견적을 내기 전에 어떤 설치 정보가 필요합니까?
A3: 공칭 크기, 하중 기준, 로프 데이터, 직접 데크 또는 좌석 설치, 데크 보강, 용접 세부 사항, 재료 등급, 코팅 시스템, 인증서 범위, 수량, 선박 유형, 목적지 및 배송 일정을 확인하십시오. 승인된 배치 도면을 적극 권장합니다.
