방벽에 장착된 파나마 턱 DIN 81915 포름 아 주사철 로프 가이드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | A형, B형 | SWL 범위: | 10-320KN |
|---|---|---|---|
| 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 | 기술 표준: | DIN 81915:1998-8 |
| 무게: | 19.5~840kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS | ||
| 강조하다: | DIN 81915 A형 매킹 턱,DIN 81915 매킹 턱 |
||
제품 설명

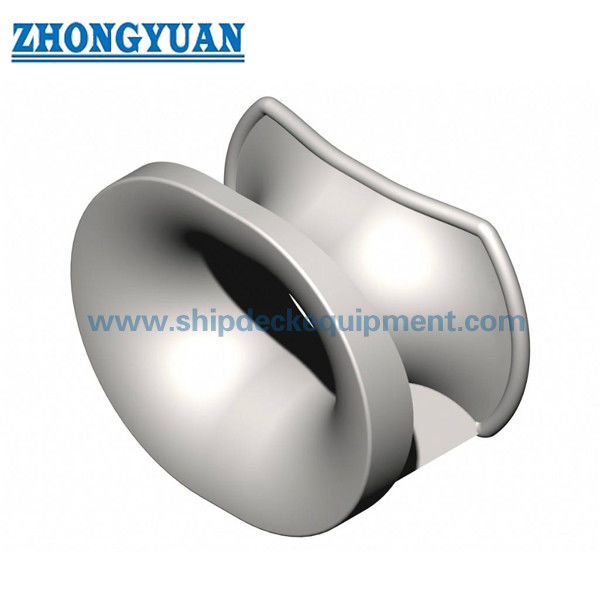

방벽에 장착된 파나마 턱 DIN 81915 포름 A Cast Steel 로프 가이드
제품 개요
DIN 81915 양식 A 장벽에 장착된 매어링 턱은 정해진 폐쇄 통로와 부드러운 로프 접촉 반지름이 필요한 매어링 또는 견인 라인이있는 선박 장벽에 사용되는 주사철 로프 가이드입니다.그것은 로프 위치를 제한 하 고 매장 도중 로프와 선박 구조 사이의 직접 마찰을 줄이는 데 도움이됩니다, 이동, 항구 매어 및 수레 라인 배치, 경우에 따라.
이 페이지는 제공 된 DIN 81915 데이터에 기초 한 양식 A 장벽에 장착 된 구성을 위해 작성되었습니다. 이 페이지는 들어올림 제품 페이지로 취급되어서는 안됩니다. 최종 재료 등급, 용접 인터페이스,지역 성벽 강화, 표면 처리 및 인증 범위는 용기 도면 및 프로젝트 사양에 따라 확인되어야합니다.
빠른 사양
- 제품 종류: 밸브에 장착된 파나마 턱 / 닫힌 턱 → 제어된 로프 통로를 통해 턱 또는 턱을 유도합니다.
- 표준 및 양식: DIN 81915 양식 A → 독일 표준 참조
- 명목 크기 범위: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → SWL, 로프 배열, 설치 공간 및 용기 도면에 따라 선택됩니다.
- 제공된 데이터에서 SWL 범위: 10 ~ 320 kN → 제품 선택 부하로 사용되며, 로프 MBL, 파기 부하, 증명 부하 또는 시험 부하와 혼동해서는 안됩니다.
- 재료 옵션: 얼음 클래스 또는 프로젝트 특수한 요구 사항에 대한 C-Mn 강철, 스테인리스 강철 및 특수 강철 → 최종 재료 등급은 공고 전에 확인해야합니다.
- 제공 된 데이터에서 무게 범위: 재료 참조 및 명목 크기에 따라 16.5 ~ 840 kg → 취급, 포장, 설치 계획 및 화물 추정에 유용합니다.
- 표면 처리: Sa 2.5 블래스팅 + 한층 에포시 샵 프라이머 참조 → 닦은 스테인레스 스틸 또는 사용자 정의 표면 처리 가 지정 될 경우 논의 될 수 있습니다.
- 제조 중점: 매끄러운 로프 접촉 반지름, 주사체 건전성, 가장자리 드레싱, 울워크 장착 인터페이스, 차원 제어 및 인증 범위 확인.
주요 기술 매개 변수
| 명목 크기 |
SWL KN |
b1 | b2 | d | e | f | h1 | h2 | h3 | 1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | 무게 (GGG) 1kg |
무게 (GS) 1kg |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 35 | 157.5 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57.5 | 12 | 6 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 50 | 292.5 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | - | 550 | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 730 | 795 |
선택 및 조사 가이드
단계 1: DIN 81915 양식 A 장벽에 장착 된 턱 및 용량 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32를 배 도면에 따라 확인합니다.
단계 2: 필요한 SWL, 매킹 또는 롤 라인 방향, 로프 유형, 로프 지름, 그리고 턱이 새로 건설되거나 교체되는지를 확인합니다.
단계 3: 장벽 장착 위치, 개척 정렬, 용접 인터페이스, 주변 선체 강화 및 사용 가능한 설치 공간을 확인합니다.
단계 4: 재료 요구 사항을 확인합니다: 주사철, 주사 스테인레스 스틸, 얼음급 용용 특수 철 또는 기타 지정 된 재료.
단계 5: 표면 처리를 확인하십시오: epoxy shop primer, 최종 페인트 시스템, 닦은 스테인리스 스틸 표면 또는 사용자 정의 코팅으로 Sa 2.5 블래스팅.
단계 6: 표기 전에 인증서의 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서, 목격자 검사 또는 프로젝트 특정 승인.
단계 7: 수량, 배송 목적지, 필요한 배송 시간, 설치 도면 및 사용 가능한 경우 참조 사진을 제공하십시오.
구조
주사기체 꽉 막힌 로프 패스레이스 부드러운 로프 접촉 반지름 장벽 장착 인터페이스 둥근 로프 가이드 오픈 주사기 표면 마무리
鋳造, 설치 및 엔지니어링 장점
- 닫힌 턱 기하학은 정해진 로프 경로 내에서 매킹 또는 롤 라인을 유지하는 데 도움이되며 로프와 롤 워크 가장자리 사이의 직접 접촉을 줄입니다.
- 부드러운 로프 접촉 반지름은 가출 후 가착되고 점검되어야하여 날카로운 지역 접촉을 줄이고 섬유 로프 또는 와이어 로프를 보호하는 데 도움이됩니다.
- 주사철 공급은 프로젝트가 정의 된 모양, 반복 가능한 기하학 및 프로젝트 특정 검사 범위를 가진 견고한 로프 가이드를 필요로 할 때 적합합니다.
- 장벽에 장착 된 배 배 배 배 배 배 배장 강화, 로프 리드 각도, 용접 세부 사항 및 조선소 설치 절차와 함께 검토해야합니다.
- 공급된 SWL 범위는 명확한 선택 기반을 제공하지만, 로프 MBL, 로프 깨기 부하, 증명 부하 또는 시험 부하와 혼동해서는 안됩니다.
- 제공된 테이블의 GGG 및 GS 무게 참조는 별도로 유지되어야 합니다. 주름 철강 요약에 대해서는 최종 재료 등급 및 무게 참조를 확인해야합니다.
- FEA 기반의 심사, 가빙 검사, NDT 범위 또는 클래스 목격자 검사 등은 배 사양 또는 클래스 승인 절차에 따라 필요한 경우 마련될 수 있습니다.
사용자 지정 속성
- 표준: DIN 81915:1998-08 → 조선소 또는 소유자 사양에 따라 DIN 밸워크 또는 갑판에 장착된 턱 크기가 필요한 경우 사용.
- 형태: 형태 A → 턱에 장착된 닫힌 턱 구성으로 매킹 및 롤 라인 안내.
- 명목 크기: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → SWL, 로프 경로, 배 도면에 따라 선택.
- SWL: 제공된 데이터에서 10 ∼320 kN → 제품 선택 부하, 로프 MBL 또는 파기 부하가 아닙니다.
- 재료: C-Mn 강철 / 스테인리스 강철 / 특수 강철 옵션 → 최종 등급 및 인증 범위는 생산 전에 확인되어야합니다.
- 표면 처리: Sa 2.5 폭발 + 에포시 샵 프라이머 참조 → 최종 코팅은 용기 페인트 사양 또는 고객의 요구에 따라됩니다.
- 설치: 장벽에 장착된 → 지역 강화, 용접 세부 사항 및 설치 절차는 도면을 통해 확인해야합니다.
- 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 클래스 검사 및 인증서 수준은 제안 전에 확인해야합니다.
어떻게 작동 합니까?
Mooring or towing line approaches the bulwark area → Rope passes through the closed chock opening → Smooth cast contact radius guides the rope path → Local contact force is transferred into the bulwark structure → Inspection and final coating are completed according to project requirement
신청서
화물선. 대량 운송선. 탱커. 컨테이너 선. 拖船. 工作船. 배. 据点停泊站. 拖绳导航位置. 신축 및 교체 프로젝트.
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

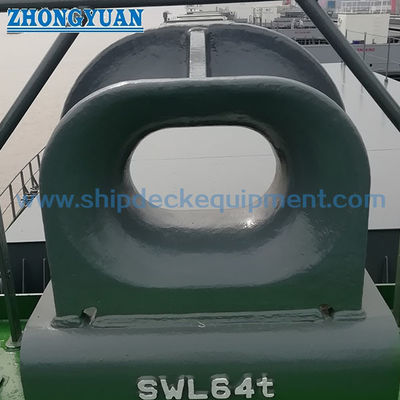

그림 & 사진
FAQ
Q1: DIN 81915 양식 A는 리프팅 제품입니까?
A1: 아닙니다. 이 제품은 로프 경로를 안내하고 제한하는 데 사용되는 장벽에 장착 된 매어링 / 롤 라인 턱입니다. 그것은 올리는 눈, 올리는 패드, 당기는 윈치,또는 승강장치.
Q2: 테이블에 있는 SWL는 로프 브레이킹 부하로 간주 될 수 있습니까?
A2: 아닙니다. 제공된 테이블의 SWL 값은 제품 선택 부하입니다. 로프 MBL, 로프 깨기 부하, 증명 부하,시험 부하는 서로 다른 개념이며 배의 매어링 또는 롤링 장치에 따라 별도로 확인되어야합니다..
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: DIN 81915 양식 A, 명목 크기, SWL, 재료 등급, 표면 처리, 양, 설치 도면, 인증서 요구 사항, 배송 목적지 및 필요한 배송 시간 확인합니다.
A2: 아닙니다. 제공된 테이블의 SWL 값은 제품 선택 부하입니다. 로프 MBL, 로프 깨기 부하, 증명 부하,시험 부하는 서로 다른 개념이며 배의 매어링 또는 롤링 장치에 따라 별도로 확인되어야합니다..
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: DIN 81915 양식 A, 명목 크기, SWL, 재료 등급, 표면 처리, 양, 설치 도면, 인증서 요구 사항, 배송 목적지 및 필요한 배송 시간 확인합니다.
