선박 계류용 용접 시트가 있는 선측 2롤러 페어리드 | ISO 13767:2020
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | ISO 13767-2012, 롤러 표준 ISO 13755 | 유형: | 2롤러형/3롤러형 |
|---|---|---|---|
| 롤러 직경: | 150~500mm | 어떤 롤러.: | 2/3 롤러 |
| 롤러 웨이트: | 126~1618kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 아연 도금, 광택 처리, 맞춤형 표면 처리 가능 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 강조하다: | 선박 2 롤러 페어리드,ISO 13767 선박의 선행 |
||
제품 설명

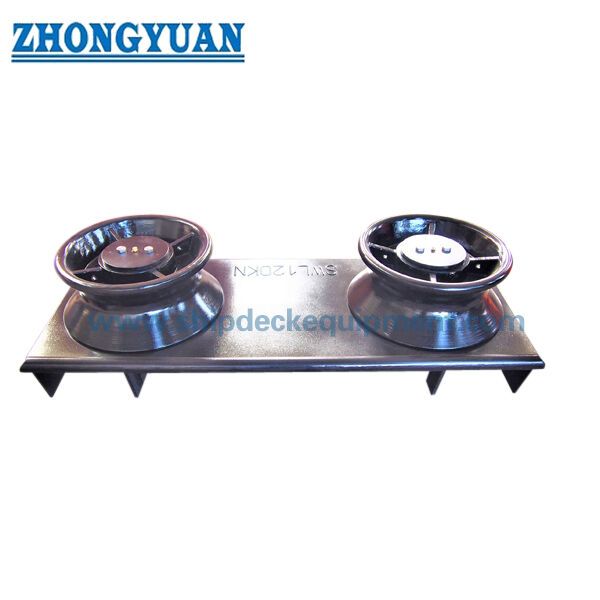

선측 2롤러 페어리드 (용접 시트 포함) - 선박 계류 | ISO 13767:2020
제품 개요
ISO 13767 선측 2롤러 페어리드는 선박의 외벽 또는 벌워크 개구부에 설치되어 계류 로프를 선박 내측에서 외측으로 유도하는 선박 계류 설비입니다. 두 개의 수직 롤러가 선측 개구를 통과하는 로프를 안내하며, 용접된 시트는 발생하는 하중을 주변 선체 구조 및 덱 하부 보강재로 전달합니다.
본 페이지는 ISO 13767:2020의 2롤러 구성만 다루며, 공칭 롤러 외경 Dn은 150mm에서 500mm까지입니다. 선택 시 로프 유도 방향, 상대 로프 각도, 기준 SWL, 외벽 또는 벌워크 개구부, 롤러 유지보수 간격, 시트 용접 상세, 승인된 예인 및 계류 계획을 고려해야 합니다. ISO 13767:2020은 현재 두 번째 개정판이며 ISO 13767:2012를 대체합니다.
간략 사양
- 제품 유형: 선측 2롤러 페어리드 (용접 시트 포함) → 선박 내외측 간 계류 로프 안내
- 현재 표준: ISO 13767:2020, 2롤러 타입 → 2012년 판은 철회되고 기술적으로 개정된 2020년 판으로 대체되었습니다.
- 공칭 롤러 크기: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 mm → 공칭 크기는 롤러 외경을 기준으로 합니다.
- 기준 SWL 범위: θ = 90°에서 26~195톤, θ = 20°에서 19~140톤 → 최종 선내 SWL은 실제 로프 하중 조건 및 지지 구조에 따라 달라집니다.
- 시트 재질 기준: 항복 강도 235 N/mm² 이상 용접 가능한 강판 → 생산 전 재질 등급 및 추적성 확인 필요
- 롤러 기준: ISO 13755에 따른 강철 롤러 → 롤러 구조, 축, 베어링 또는 부싱 배열, 재질 상세는 승인된 도면을 따라야 합니다.
- 설치 인터페이스: 선체 또는 벌워크 개구부의 용접 시트 → 개구부 치수, 롤러 오버홀 공간, 용접 상세, 보강재는 도면 검토 필요
- 표면 요구 사항: 부드러운 로프 접촉면 및 외부 부식 방지 마감 → 로프 마모 감소 및 해양 코팅 내구성 지원
주요 기술 파라미터
|
Dn |
2롤러 타입 | 3롤러 타입 |
l1 |
l2 |
P |
SWL | |||||
|
l |
W |
l |
W |
=90 | =20 | ||||||
| (kN) | (톤) | (kN) | (톤) | ||||||||
| 150 | 570 | 770 | 870 | 1 070 | 300 | 135 | 200 | 260 | 26 | 186 | 19 |
| 200 | 740 | 990 | 1140 | 1390 | 400 | 170 | 250 | 437 | 45 | 314 | 32 |
| 250 | 910 | 1210 | 1410 | 1710 | 500 | 205 | 300 | 574 | 58 | 412 | 42 |
| 300 | 1070 | 1420 | 1670 | 2020 | 600 | 235 | 350 | 710 | 72 | 510 | 52 |
| 350 | 1230 | 1610 | 1930 | 2310 | 700 | 265 | 380 | 1025 | 104 | 736 | 75 |
| 400 | 1400 | 1780 | 2200 | 2580 | 800 | 300 | 380 | 1230 | 125 | 883 | 90 |
| 450 | 1560 | 1940 | 2460 | 2840 | 900 | 330 | 380 | 1571 | 160 | 1128 | 115 |
| 500 | 1720 | 2100 | 2720 | 3100 | 1000 | 360 | 380 | 1913 | 195 | 1373 | 140 |
|
a. 로프 페어리드에서의 로프 상대 각도입니다. b, SWL은 ( = ) 및 16 ( = 2 ) 로프 방향 편향을 기준으로 하는 최대 적용 로프 장력입니다. 표에 표시된 SWL은 참고용입니다. 이는 부록 A에 명시된 하중을 기준으로 합니다. 실제 하중 조건에 따라 SWL이 조정될 수 있으며, 실제 표시는 사용자 및 제조업체 간의 합의에 따라야 합니다. c. P 및 W 는 참고용입니다. 롤러의 오버홀 공간을 고려하여 외벽 또는 벌워크의 개구부 크기를 결정해야 합니다. |
|||||||||||
| 공칭 크기 Dn |
A | B | C | R | d 타입 A & B |
d 타입 C |
h1 | t1 | t2 | 용접 다리 길이 Z1 |
용접 다리 길이 Z2 |
용접 다리 길이 Z3 |
계산 (kg) 2 롤러 타입 |
계산 (kg) 3 롤러 타입 |
| 150 | 145 | 165 | 50 | 20 | 71,5 | 81,5 | 100 | 10 | 12 | 8 | 5 | 8 | 126 | 171 |
| 200 | 182 | 200 | 50 | 20 | 93,5 | 102,5 | 100 | 12 | 14 | 10 | 6 | 10 | 191 | 265 |
| 250 | 225 | 235 | 50 | 25 | 113,5 | 119,5 | 100 | 15 | 16 | 11 | 7,5 | 12 | 286 | 404 |
| 300 | 256 | 265 | 50 | 25 | 128,5 | 130,5 | 125 | 16 | 18 | 12 | 8 | 13 | 367 | 525 |
| 350 | 296 | 295 | 50 | 30 | 145,5 | 152,5 | 125 | 21 | 24 | 15 | 10,5 | 17 | 569 | 820 |
| 400 | 333 | 330 | 70 | 30 | 154,5 | 164,5 | 150 | 23 | 26 | 17 | 11,5 | 18 | 719 | 1048 |
| 450 | 371 | 360 | 70 | 35 | 167,5 | 179,5 | 150 | 26 | 28 | 20 | 13 | 21 | 912 | 1339 |
| 500 | 402 | 390 | 70 | 35 | 178,5 | 195,5 | 150 | 27 | 32 | 23 | 13,5 | 22 | 1097 | 1618 |
선택 및 문의 안내
1단계: ISO 13767:2020 및 2롤러 구성을 확인하십시오. 별도의 3롤러 타입과 혼동하지 마십시오.
2단계: 계류 로프 장력, 상대 로프 각도 θ, 승인된 선박 예인 및 계류 계획에 따라 공칭 크기 Dn 및 예비 SWL을 선택하십시오.
3단계: 외벽 또는 벌워크 개구부, 로프 유도 방향, 롤러 제거 및 유지보수 간격, 사용 가능한 설치 공간을 확인하십시오.
4단계: 시트 용접 상세, 지지 강철 배열, 덱 하부 보강재 도면을 제공하십시오. 실제 선내 SWL은 지지 구조를 고려해야 하며 표준 기준값을 초과해서는 안 됩니다.
5단계: 시트 재질 등급 및 롤러 구성을 확인하십시오. 주강, 스테인리스강, 연성 주철 또는 특수 내빙 등급 재질 옵션은 별도의 도면, 재질, 강도 및 승인 확인이 필요합니다.
6단계: 표면 처리, SWL 마킹, 재질 추적성, 제작자 증명서, 선급 검사 범위, 수량, 목적지, 필요한 납기를 확인하십시오.
7단계: 선박 종류, 설치 위치, 선급 협회 요구 사항, 일반 배치도, 기존 제품 사진 (교체 프로젝트의 경우)을 제공하십시오.
구조
두 개의 수직 강철 롤러 | 롤러 축 및 베어링/부싱 배열 | 용접 강철 시트 | 선체 또는 벌워크 개구부 인터페이스 | 로프 접촉면 | 지지 선체 구조 | 부식 방지 마감
롤러, 설치 및 엔지니어링 장점
- 2롤러 구성은 3롤러 타입의 추가 중앙 롤러 없이 수직 롤러 안내가 필요한 선박 배치에서 컴팩트한 선측 로프 경로를 제공합니다.
- 회전하는 롤러는 고정된 가장자리와의 슬라이딩 접촉을 줄여 선측 개구를 통과하는 로프 방향 변경 시 마모를 제한하는 데 도움이 됩니다.
- Dn 150에서 Dn 500까지의 ISO 크기 시리즈는 롤러 외경을 공칭 크기 기준으로 유지하면서 다양한 로프 장력 및 선박 계류 배열에 대한 선택을 지원합니다.
- 외벽 또는 벌워크 개구부는 롤러 제거 및 유지보수를 위한 충분한 오버홀 공간을 허용해야 하며, 개구부는 외부 페어리드 폭만으로 선택해서는 안 됩니다.
- 용접 시트와 주변 선체 보강재는 하나의 하중 전달 시스템을 형성합니다. 따라서 용접 상세, 국부 강판 두께, 보강재 및 덱 하부 보강재는 함께 검토해야 합니다.
- 실제 선내 SWL은 승인된 설치 및 로프 하중 조건을 따르며, 선택된 크기 및 로프 각도에 대한 표준 기준 SWL을 초과해서는 안 됩니다.
- ISO 13767:2020은 유한 요소법 평가에 대한 기술 정보를 추가합니다. FEM 검토는 프로젝트 요구 사항에 따라 제공될 수 있지만 기본 인증서로 제시되어서는 안 됩니다.
사용자 정의 속성
- 표준: ISO 13767:2020 → 선측 롤러 페어리드에 대한 현재 두 번째 개정판.
- 구성: 2롤러 타입 → 용접된 선측 시트 위의 두 개의 수직 롤러.
- 공칭 크기: Dn 150 ~ Dn 500 → 롤러 외경 기준.
- 기준 SWL: Dn 및 로프 각도에 따라 19 ~ 195톤 → 최종 표시 SWL은 승인된 하중 및 설치 조건을 따릅니다.
- 시트 재질: 항복 강도 ≥ 235 N/mm² 용접 가능한 강판 → 정확한 등급 및 인증서 범위는 확인 필요.
- 롤러 표준: ISO 13755 → 롤러 상세는 승인된 최신 개정판 도면과 일치해야 합니다.
- 설치: 선체/벌워크 용접 시트 → 개구부, 용접부, 지지 구조 및 롤러 오버홀 공간 확인 필요.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 (공급업체 참고용) → 최종 시스템은 선박 코팅 사양을 따릅니다.
- 인증 요구 사항: 주문 범위에 따라 가능 → 선급 승인, 입회 검사 및 문서 패키지는 프로젝트 합의 대상입니다.
작동 방식
계류 로프가 내측에서 접근 → 로프가 선체 또는 벌워크 개구부로 진입 → 두 개의 회전 롤러가 로프를 외측으로 안내 → 롤러 반력이 용접 시트를 통해 강화된 선체 구조로 전달 → 승인된 SWL 및 검사 요구 사항은 선박 예인 및 계류 계획에 기록됨
적용 분야
선측 계류 스테이션 | 벌워크 또는 선체 로프 개구부 | 화물선 | 벌크 캐리어 | 유조선 | 컨테이너선 | 신조 프로젝트 | 교체 및 개조 프로젝트 | 승인된 선박 계획에 명시된 경우에만 예인 리드 위치
인증 및 장점
인증서 및 검사는 프로젝트 요구 사항, 재질 추적성, 합의된 검사 범위 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 증명서.

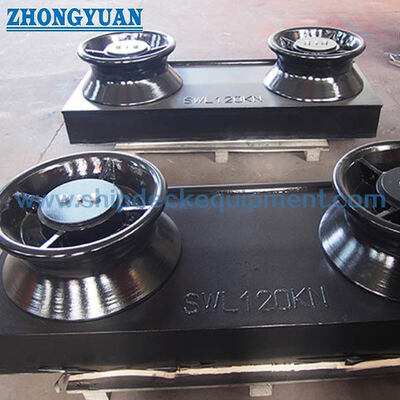

도면 및 사진
자주 묻는 질문
Q1: ISO 13767:2012 또는 ISO 13767:2020을 명시해야 합니까?
A1: ISO 13767:2020은 현재 두 번째 개정판이며 철회된 2012년 판을 대체합니다. 교체 프로젝트는 이전 선박 도면을 참조할 수 있지만, 적용 가능한 개정판 및 치수 호환성은 생산 전에 합의해야 합니다.
Q2: 표준 SWL을 선내 표시 SWL로 직접 사용할 수 있습니까?
A2: 아니요. 표 값은 공칭 크기 및 로프 각도와 관련된 기준 한계입니다. 실제 선내 SWL은 로프 하중 조건, 용접 시트, 선체 또는 벌워크 구조 및 덱 하부 보강재를 고려해야 하며, 적용 가능한 표준 값을 초과해서는 안 됩니다.
Q3: 완전한 ISO 13767 페어리드는 주강 제품입니까?
A3: 공개적으로 이용 가능한 ISO 13767 재질 요구 사항은 시트를 용접 가능한 강판으로 식별하고 강철 롤러에 대해 ISO 13755를 참조합니다. 주강, 스테인리스강, 연성 주철 또는 특수 내빙 버전은 실제 롤러 도면, 강도 평가, 재질 증명서 및 승인 요구 사항에 대해 확인해야 합니다.
