종류 승인 MED 자유 낙하 구명정 발사 기구 배 인명 구조 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | TT, L/C 등 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||

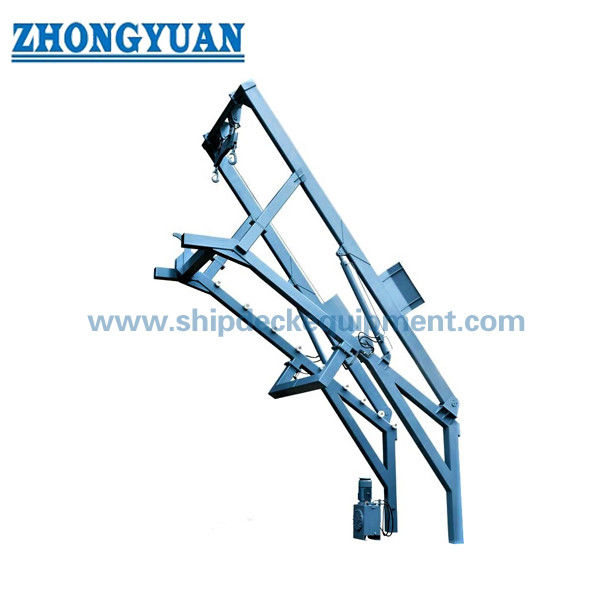

| 다빛 이름: | JYF75 자유낙하 구명정 발사장치 | 윈치 이름: | FW45 유압 윈치 |
|---|---|---|---|
| 구명정용 대빗: | JYM-FN-6.65 | 시공 방법: | 핸들 유압 작동 |
| 장비와 데크의 연결방식: | 용접 | 데이빗의 작업 부하: | 75 나트 |
| 게양 하중: | 50 나트 | 데이빗 하중 낮추기: | 75 나트 |
| 강조하다: | 장치에 착수하면서,배 구명의 장비에 착수한 장치,구명보트를 급락 띄우기 |
||
제품 설명
장치 배 구명의 장비에 착수하는 학급 인가 의학 급락 구명정
일반 요구사항
1.1 제조되고 SOLAS 1974와 MSC.48(66)-LSA와 MSC81(70)에 최근 MSC.47(66)-Amendments를 위한 요구조건에 따라 주요 분류 학회의 승인 하에 테스트될 달아올리는 기둥.

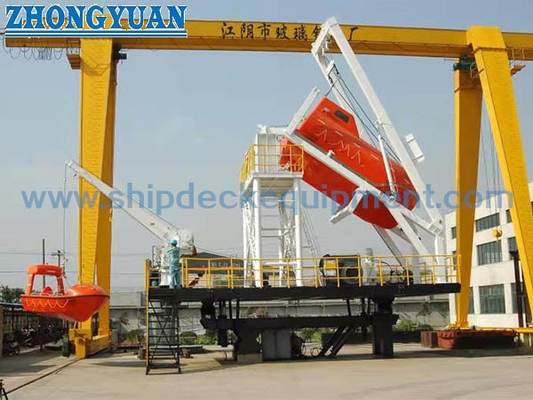

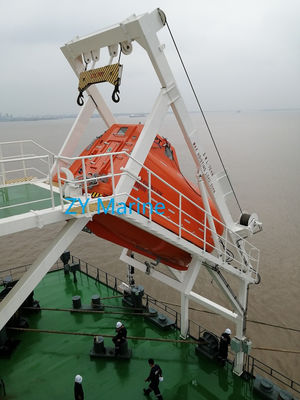

1.2 이 진수 장치는 유압실린더를 통한 가득 찬 외부에 장치한 위치에 대한 최대적재 상태의 구명 보트와 그것의 자체 중력에 의존된 물 표면에 대해 보다 작은 그리고 나서 구명 보트를 추진할 수 있습니다.
1.3 구명 보트는 구명 보트 이내에 위치로부터 이탈 장치를 열음으로써 자유로이 물에 빠질 수 있습니다.
1.4 이 장치는 적재된 자세에 대한 사람들 4명 구명 보트를 복구할 수 있습니다.
1.5 IMO 결의안 MSC81(70)에 따라 있기 위한 달아올리는 기둥 장치의 검사와 핵실험과 분류 학회에 의해 승인받습니다
2. 기술적 요구 :
| 1. | 달아올리는 기둥 이름 : 자유 낙하 구명 보트를 위한 JYF75 진수 장치 | 타입 | JYF75 | |
| 2. | 윈치 이름 : FW45 유압 윈치 | 타입 | FW45 | |
| 3. | 구명 보트 어선을 위한 달아올리는 기둥 : | JYM-FN-6.65 | ||
| 4. | 달아올리는 기둥 증명서 : | ABS | ||
| 5. | 시공 방법 : 핸들-하이드라울릭 작동 | |||
| 6. | 장비와 판 사이의 접속 형태 : 용접 | |||
| 7. | 주요 기술적 요구 | |||
| 1) | 달아올리는 기둥의 로드로 일하는 것 : | 75 나트 | ||
| 2) | 호이스팅 하중 : | 50 나트 | ||
| 3) | 달아올리는 기둥의 로드를 낮추는 것 : | 75 나트 | ||
| 4) | 구명 보트의 권양 속도 : | / 분 ≥3.0 Ｍ | ||
| 5) | 보트 폴 : | 18x19-20-1770-Galv-no 회전형 | ||
| 6) | 와이어 로프 길이 : | Ｍ | ||
| 7) | 설계 조건 | 정비 10o, 20o를 굽을 수선합니다 | ||
| 8. | 모터 | |||
| 1) | 전동기형 | Y160L-4-H | ||
| 2) | 전원 : | 15 KW | ||
| 3) | 전원 : | 440V, 60Hz, 3 단계 | ||
| 4) | 자동차 제조사 : | 드주 중국 | ||
| 5) | 보호 유형 : | IP56 | ||
| 6) | 모터 절연 타입 : | Ｆ | ||
| 7) | 온도 높이 : | 비 | ||
| 8) | 케이블 눌림쇠 : | 와 함께 | ||
| 9) | 실내 히터 | 와 함께 | ||
| 10) | 지구 볼트로 | 와 함께 | ||
| 11) | 시작 방법 : | 지시하세요 | ||
| 9. | 전기 제어 박스 | |||
| 1) | 보호 유형 : | IP56 | ||
| 2) | 제어 전압 : | 1개 단계인 220 Ｖ | ||
| 3) | 구명 보트를 위한 42V/400VA | 공급 | ||
| 4) | 주요 전기 부품 | 쉐나이더 | ||
| 5) | 전류계 | 공급 | ||
| 6) | 박스의 재료 : | SS316 | ||
| 7) | 박스의 색 : | 먼셀 7.5BG7/2 | ||
| 10. | 버튼 | |||
| 1) | 케이블 눌림쇠 | 와 함께 | ||
| 2) | 7m 케이블과 버튼 | 와 함께 | ||
| 3) | 보호 그레이드 : | IP56 | ||
| 4) | 토대의 재료 : | PVC | ||
| 11. | 청구하기 위한 보호 박스 | |||
| 1) | 케이블 눌림쇠 | 와 함께 | ||
| 2) | 보호 유형 : | IP56 | ||
| 3) | 박스의 재료 : | SS316 | ||
| 12. | 달아올리는 기둥의 자체 중량 : | / 세트 ~7500 킬로그램 | ||
| 메인테넌스 플랫폼 | ~1000kg/set | |||
3. 우리의 공급 제조사의 범위 :
| 부정 |
Q'TY (달아올리는 기둥마다) |
기술 |
| 1 | 1개 세트 | 맞춤과 달아올리는 기둥 프레임 |
| 2 | 1개 세트 | 맞춤과 대빗암 |
| 3 | 1개 세트 | 수력 권양 윈치 |
| 4 | 1개 세트 | 전동기와 펌프장 |
| 5 | 1개 세트 | 모든 유압제어밸브 |
| 6 | 1개 세트 | 맞춤과 철연선 |
| 7 | 1개 세트 | 기동 장치 패널 |
| 8 | 1개 세트 | 누름 버튼 |
| 9 | 1개 세트 | 청구하기 위한 보호 박스 |
| 10 | 1개 세트 | 지침 플레이트 |
| 11 | 1개 세트 | 달아올리는 기둥 위의 유압 파이프 |
4. 공급 야드의 범위 :
| 부정 |
Q'TY (달아올리는 기둥마다) |
기술 |
| 1 | 1개 세트 | 펌프장부터 조작 밸브까지 유압 파이프 |
| 2 | 1개 세트 | 갑판 어셈블리와 설치 |
| 3 | 1개 세트 | 전기 케이블 |
| 4 | 1개 세트 | 탑재하고 있는 검사를 수행하기 |
5. 채색 방법
표면 제조 : 조선소에 의해 통보받을 Sa2.5에 대한 샷 블라스팅.
| 그림 | 타입 | 색 | D.F.T(μm) |
| 토대 | 702 에폭시 프라이머 | 회색 | 2x35 |
| 중앙 | |||
| 서피스 |
