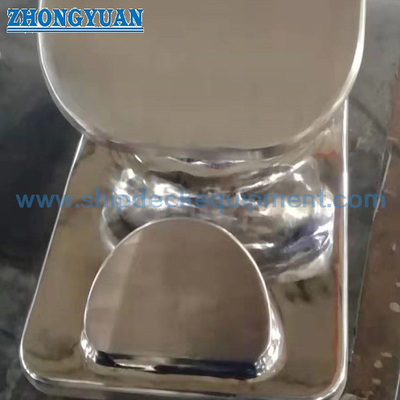

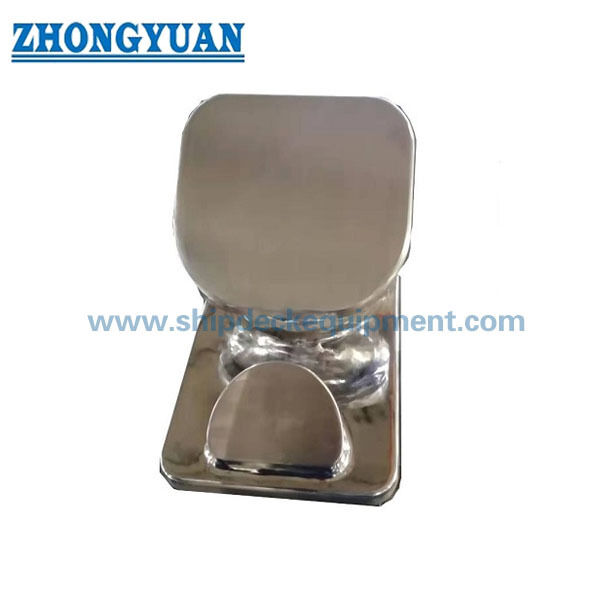

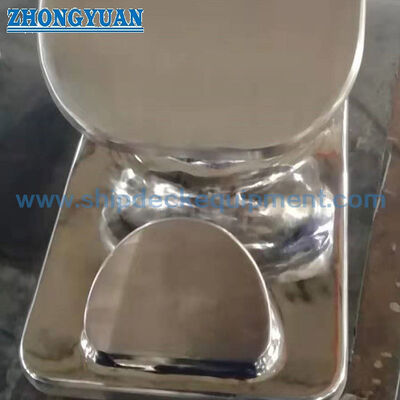

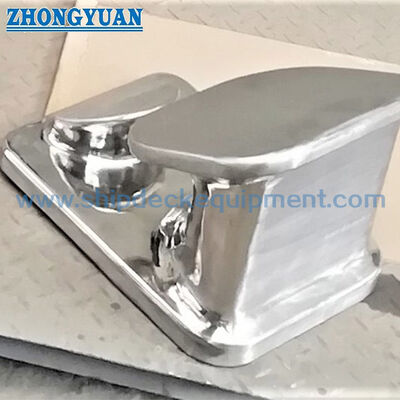

6인치 닦은 스테인리스 스틸 고정 턱

6인치 닦은 스테인리스 스틸 고정 턱

제품 개요
6인치 닦은 스테인레스 스틸 고정 턱은 강 배, 탱크 배, 턱바구니,그리고 미국 내수로와 걸프에 연결된 서비스 노선에서 운항하는 작업 보트그것의 고정 된 주사체는 제어 된 로프 경로를 제공합니다. 곡선 닦은 작업 표면은 썰매, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려, 가려,그리고 배수 처리.
이 모델은 6인치 구성으로 제공되며 75 T의 안전 작업 부하가 명시되어 있습니다. 선택은 또한 롤 라인 구조와 지름, 라인 MBL, 예상 리드 각,부하 방향, 갑판 기초, 용접 세부 사항 및 승인 된 시험 기초. 10 인치 구성도 사용할 수 있지만 크기와 용량 등급은 다르므로 별도의 모델로 취급해야합니다.

빠른 사양

• 제품 종류: 고정된 스테인레스 스틸 럭 턱 → 롤러가 움직이지 않고 선별된 갑판 수준의 경로를 통해 럭 라인을 안내합니다.
• 명목 크기: 6 in → 상용 크기 지정; 승인 된 도면에 대한 실제 개척과 A-G 차원을 확인하십시오.
• 안전 작업 부하: 75 T → 확인된 부하 방향, 설치 토대 및 승인된 등급 기준에만 적용됩니다.
• 재료: SUS304 스테인리스 스틸 cast cast casting grade, 재료 표준, 화학 및 기계적 특성이 MTC에 의해 확인됩니다.
• 주름 과정: 실리카-솔 주름 기술 → 통합 주름 형태와 제어 된 로프 접촉 기하학을 지원합니다.
• 표면 완화: 고도로 닦은 / 거울 닦은 → 매끄러운 로프 작업 표면은 마찰을 줄이고 시각 검사를 단순화하는 데 도움이됩니다.
• 검사 옵션: 방사선 검사 및 당기 로드 테스트 → 적용 범위, 수용 기준, 목격자 포인트 및 생산 전에 합의 된 보고.
• 시리즈 옵션: 6 in 및 10 in → 차원 및 SWL가 다릅니다. 두 버전은 크기 이름만으로 교환 할 수 없습니다.

주요 기술 매개 변수


선택 및 조사 가이드
1단계필요한 버전을 확인합니다: 6 인치 또는 10 인치, 참조 도면 또는 기존 턱 모델과 함께. 인치 표기만으로 선택하지 마십시오.
2단계롤라인 종류, 구조, 지름, MBL, 예상 서비스 긴장, 플랜과 고도의 정상적인 리드 각을 제공하십시오.
단계 3:필요한 SWL 단위, 주요 부하 방향, 최대 측면 리드, 갑판 위치, 기초판, 주변 강화 및 용접 배열을 확인합니다.
단계 4:정확한 주름 스테인레스 스틸 등급 및 재료 표준을 확인하고, 프로젝트가 SUS, ASTM/UNS, EN 또는 클래스 승인 된 재료 식별을 요구하는지 여부를 포함합니다.
단계 5:표면 마감, RT 범위 및 수용 수준, 당기 테스트 또는 증명 부하 값, 목격자 검사, 재료 추적성 및 인증 범위 정의.
단계 6:배의 종류, 수량, 설치 도면 또는 사진, 분류회사의 요구 사항, 배송 목적지 및 필요한 배송 시간

구조
Integral cast stainless steel body | Fixed deck mounting base | Curved rope-working channel | Forward and aft guide shoulders | High-polished contact surfaces | Reinforced vessel foundation by shipyard

롤링, 발사 및 설치 의 장점

• 고정 채널은 롤라인 경로를 제어하고 선이 갑판 가장자리 또는 롤링 스테이션을 통과하는 곳에서 부드러운 방향 변경을 제공합니다.
• 둥글고 닦은 작업면체는 날카로운 현장 접촉을 줄이고 합성 또는 철 철 추부 선에 경직, 분쇄 및 열 축적을 제한하는 데 도움이됩니다.
• 통합 주름 형태는 로프 경로 내에서 제조 된 관절을 줄여줍니다. 주름 건성과 깎은 후 남은 벽 두께는 주요 수용 지점으로 남아 있습니다.
• 필요에 따라 검사 및 시험 계획에 RT 및 당기부하 테스트를 포함시킬 수 있으며, 시험 구역과 수용 기준은 생산 전에 합의됩니다.
• 충크 등급은 전체 부하 경로에 따라 달라집니다. 갑판판, 기초, 강화, 용접 크기, 용접 길거리 및 부하 방향은 선박 설계자 또는 조선소에서 확인해야합니다.
• 소금 물, 소금 물, 화학물질 노출 또는 탱크 배 운용의 경우 최종 스테인레스 등급 및 청소/비활성화 요구 사항은 운영 환경에 따라 검토되어야 합니다.

사용자 지정 속성

• 명목 크기:6 in → 이 구성을 식별하지만 차원 도면 검증을 대체하지 않습니다.
• 안전 작업 부하:75 T → 프로젝트 등급은 단위 기준, 부하 방향, 기초 및 승인된 시험 기록으로 확인되어야 합니다.
• 소재:SUS304 스테인리스 스틸 cast cast casting grade and applicable standard must be indicated on the material certificate. SUS304 스테인리스 스틸 casting → 정확한 발사 등급과 적용되는 표준은 재료 인증서에 표시되어야 합니다.
• 로프 작업 표면:높은 닦은 / 거울 닦은 → 부드러운 마무리 실제 라인 접촉 경로에 집중됩니다.
• 검사:RT 및 당기 부하 테스트 → 검사 범위, 시험 부하, 수용 기준 및 목격자 요구 사항은 주문에 따라 다릅니다.
• 설치:고정된 갑판 배치 → 용접 및 갑판 강화는 배 구조의 일부이며 엔지니어링 확인이 필요합니다.
• 관련 모델:10 고정 턱 → 다른 차원과 SWL를 사용 하 고 별도의 구성으로 인용 해야 합니다.

어떻게 작동 합니까?
Towline approaches the chock → Line enters the polished fixed channel → Curved contact surfaces guide and restrain the line path → Towing force is transferred through the cast body and mounting base → Reinforced deck structure distributes the load into the vessel

신청서
미국 내륙 건조 대량 배박 탱크 배박 拖船 및 밀기 배박 항구 및 하천 작업 배박 유월 작업 배박 拖船 및 처리 역 새 건설 및 교체 프로젝트

인증 및 장점
재료 인증, NDE 기록, 당기-부하 테스트 문서 및 클래스 검사 프로젝트 요구 사항에 따라 정리 될 수 있으며 기본적으로 포함되지 않습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진


FAQ
Q1: 6인치와 10인치 버전을 어떻게 선택해야 합니까?
A1: 승인된 도면, 롤라인 지름 및 구조, 라인 MBL, 필요한 SWL, 부하 방향, 사용 가능한 갑판 공간 및 기초 배열을 선택하십시오.인치 명칭만으로는 등급을 결정하지 않습니다..
Q2: 75 T SWL는 모든 추부 방향에 적용됩니까?
A2: 아니요. 등급은 승인된 주부하 방향, 허용되는 측면 리드, 전체 갑판 기초, 용접 세부 사항 및 시험 기초와 연결되어야 합니다.다른 납 각 또는 설치 구조적 요구 사항을 변경할 수 있습니다.
Q3: ABS 또는 다른 클래스 검사에 일반적으로 필요한 것은 무엇입니까?
A3: 적용 범위는 생산 전에 합의되어야 하며 승인된 도면, 재료 인증서, 재료 추적성, NDE 절차 및 보고서, 부하 테스트 절차 및 결과를 포함할 수 있습니다.용접 또는 기초 세부 사항, 그리고 지표자 증언.
