슬라이딩 핀이 있는 갑판 장착 선박 예인 브래킷 | JIS F 2029 비상 예인 장치
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | JIS F 2029-1997 | 공칭 번호: | 52-132 |
|---|---|---|---|
| 적용 앵커 체인의 호칭 직경: | 50-132mm | 재료: | C-Mn강, 연강 |
| 무게: | 55~723kg | 표면 처리: | 에폭시 페인트의 S2.5 + 3 층으로의 샌드 블래스트, 아연 도금 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS 등 | ||
| 강조하다: | 견인 JIS F 2029-1997 계류 브래킷,JIS F 2029-1997 계류 브래킷,JIS F 2029 선박 견인 장비 |
||
제품 설명

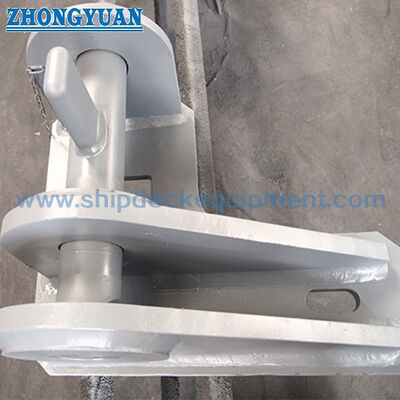

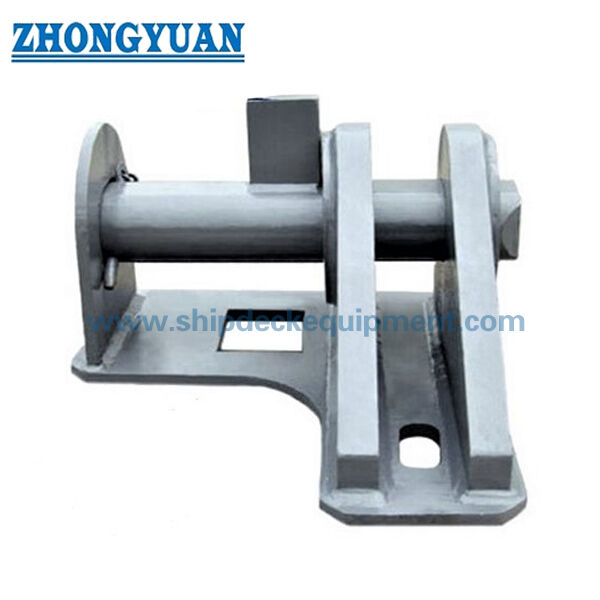

데크 장착 선박 예인 브래킷 (슬라이딩 핀 포함) | JIS F 2029 비상 예인 장치
제품 개요
JIS F 2029 데크 장착 선박 예인 브래킷은 비상 예인 장치에서 챔인 체인의 끝 링크를 고정하는 데 사용되는 용접 연결 부속품입니다. 주요 구조는 베이스 플레이트 위의 두 개의 평행 수직 아이 플레이트, 체인 끝 링크를 통과하는 횡방향 슬라이딩 핀, 핀 지지 플레이트, 고정을 위한 스토퍼 핀으로 구성됩니다.
공급되는 JIS F 2029-1997 범위는 50~132mm의 앵커 체인 직경에 해당하는 명목 번호 52~132를 포함합니다. 브래킷은 일반적으로 선박 설계에 따라 선수 갑판 또는 기타 승인된 예인 강화 지점에 배치됩니다. 일반 계류 볼라드 또는 로프 안내 초크가 아닙니다. 최종 선택 시 체인 등급 및 끝 링크 형상, 승인된 예인 하중, 인장선, 핀 및 플레이트 재질, 갑판 보강, 용접 세부 사항, 핀 취급 접근성 및 분류 요구 사항을 고려해야 합니다.
빠른 사양
- 제품 유형: 데크 장착 선박 예인 브래킷 → 승인된 비상 예인 장치 내에서 챔인 체인 끝 링크를 고정합니다.
- 구조: 평행 아이 플레이트 + 횡방향 슬라이딩 핀 + 핀 지지 플레이트 + 스토퍼 핀 → 탈착식 메인 핀으로 확실한 체인 끝 연결을 제공합니다.
- 표준 참조: JIS F 2029-1997 → 최종 데이터시트 릴리스 전에 프로젝트 채택 에디션 및 공식 표준 상태를 확인해야 합니다.
- 명목 범위: No. 52 ~ No. 132 → 50~52mm부터 124~132mm까지의 앵커 체인 직경에 해당합니다.
- 계산된 질량: 55 ~ 723kg → 취급, 운송, 설치 계획 및 예비 화물 추정에 도움이 됩니다.
- 설치: 강화된 갑판 구조물에 용접된 베이스 플레이트 → 브래킷 하중 경로, 용접 세부 사항 및 국부 갑판 보강은 선박 설계 승인이 필요합니다.
- 재질 옵션: 공급 정보에 따른 C-Mn 강 또는 연강 → 정확한 플레이트, 핀, 지지 플레이트 및 스토퍼 핀 등급은 별도로 확인해야 합니다.
- 하중 기준: 공급된 표에 SWL 또는 예인 설계 하중이 제공되지 않음 → 체인 직경은 치수 선택 참조이며, 승인된 예인 하중 검증을 대체하지 않습니다.
주요 기술 매개변수
| 명목 번호 |
명목 직경. 적용 가능한 앵커 체인 |
베이스 플레이트 |
핀 | 용접 다리 길이 |
|||||||||||||||
| L1 | L2 | L4 | B | B1 | B2 | t3 | D | L | l | l1 | l2 | l3 | t4 | h | d1 | f | f1 | ||
| 52 | 50 ~ 52 | 425 | 470 | 95 | 70 | 165 | 230 | 12 | 65 | 430 | 80 | 175 | 175 | 135 | 32 | 100 | 13 | 10 | 7 |
| 56 | 54 ~ 56 | 450 | 500 | 100 | 75 | 180 | 250 | 14 | 70 | 455 | 80 | 190 | 185 | 145 | 32 | 110 | 13 | 11 | 7 |
| 60 | 58 ~ 60 | 475 | 540 | 115 | 80 | 195 | 260 | 16 | 75 | 475 | 80 | 200 | 195 | 155 | 32 | 120 | 13 | 12 | 8 |
| 64 | 62 ~ 64 | 500 | 580 | 120 | 85 | 205 | 270 | 16 | 80 | 505 | 80 | 215 | 210 | 170 | 32 | 130 | 13 | 12 | 8 |
| 68 | 66 ~ 68 | 530 | 610 | 125 | 90 | 220 | 300 | 19 | 85 | 525 | 80 | 225 | 220 | 175 | 32 | 140 | 16 | 13 | 9 |
| 73 | 70 ~ 73 | 560 | 660 | 130 | 100 | 235 | 310 | 19 | 90 | 560 | 80 | 245 | 230 | 190 | 32 | 150 | 16 | 14 | 9 |
| 78 | 76 ~ 78 | 600 | 700 | 140 | 105 | 260 | 340 | 22 | 95 | 590 | 80 | 260 | 250 | 200 | 32 | 160 | 16 | 15 | 10 |
| 84 | 81 ~ 84 | 620 | 760 | 150 | 110 | 270 | 360 | 22 | 100 | 615 | 80 | 275 | 260 | 210 | 32 | 170 | 16 | 16 | 10 |
| 90 | 87 ~ 90 | 695 | 810 | 160 | 120 | 295 | 390 | 25 | 110 | 685 | 100 | 300 | 285 | 235 | 40 | 180 | 16 | 17 | 10 |
| 95 | 92 ~ 95 | 725 | 860 | 170 | 130 | 305 | 410 | 25 | 120 | 720 | 100 | 320 | 300 | 245 | 40 | 190 | 19 | 18 | 11 |
| 102 | 97 ~ 102 | 765 | 920 | 185 | 135 | 330 | 440 | 28 | 130 | 745 | 100 | 330 | 315 | 260 | 40 | 205 | 19 | 19 | 11 |
| 111 | 105 ~ 111 | 805 | 1000 | 200 | 145 | 350 | 470 | 28 | 140 | 790 | 100 | 355 | 335 | 280 | 40 | 220 | 19 | 20 | 11 |
| 120 | 114 ~ 120 | 850 | 1080 | 220 | 160 | 370 | 510 | 28 | 150 | 845 | 100 | 385 | 360 | 305 | 40 | 240 | 19 | 21 | 11 |
| 132 | 124 ~ 132 | 910 | 1200 | 240 | 175 | 395 | 560 | 30 | 160 | 905 | 100 | 415 | 385 | 330 | 40 | 260 | 19 | 22 | 11 |
| 명목 번호 |
명목 직경. 적용 가능한 앵커 체인 |
아이 플레이트 |
핀 지지 플레이트 |
스토퍼 핀 |
계산된 질량 |
||||||||
| L3 | H | D1 | D3 | R | t | t1 | D2 | S | e | l4 | |||
| 52 | 50 ~ 52 | 415 | 130 | 70 | 160 | 95 | 22 | 14 | 72 | 245 | 15 | 115 | 55 |
| 56 | 54 ~ 56 | 450 | 140 | 75 | 170 | 100 | 25 | 14 | 77 | 255 | 15 | 120 | 70 |
| 60 | 58 ~ 60 | 480 | 150 | 80 | 180 | 105 | 25 | 16 | 82 | 265 | 15 | 130 | 83 |
| 64 | 62 ~ 64 | 510 | 160 | 85 | 190 | 110 | 28 | 16 | 87 | 280 | 15 | 135 | 99 |
| 68 | 66 ~ 68 | 545 | 170 | 90 | 200 | 120 | 28 | 19 | 92 | 290 | 18 | 145 | 121 |
| 73 | 70 ~ 73 | 585 | 180 | 95 | 220 | 130 | 30 | 19 | 97 | 305 | 18 | 150 | 144 |
| 78 | 76 ~ 78 | 625 | 195 | 100 | 230 | 135 | 32 | 22 | 102 | 320 | 18 | 160 | 180 |
| 84 | 81 ~ 84 | 670 | 210 | 105 | 250 | 145 | 35 | 22 | 107 | 330 | 18 | 165 | 219 |
| 90 | 87 ~ 90 | 720 | 225 | 115 | 270 | 160 | 38 | 25 | 117 | 375 | 18 | 180 | 280 |
| 95 | 92 ~ 95 | 760 | 235 | 120 | 280 | 170 | 38 | 28 | 127 | 390 | 21 | 190 | 321 |
| 102 | 97 ~ 102 | 815 | 255 | 135 | 300 | 180 | 40 | 28 | 137 | 405 | 21 | 205 | 386 |
| 111 | 105 ~ 111 | 890 | 275 | 145 | 330 | 190 | 45 | 28 | 147 | 425 | 21 | 215 | 465 |
| 120 | 114 ~ 120 | 960 | 300 | 155 | 350 | 205 | 50 | 30 | 157 | 450 | 21 | 230 | 586 |
| 132 | 124 ~ 132 | 1050 | 330 | 165 | 390 | 225 | 50 | 35 | 167 | 480 | 21 | 245 | 723 |
선택 및 문의 가이드
1단계: JIS F 2029, 명목 번호 52~132, 적용 가능한 체인 직경, 체인 등급 및 실제 끝 링크 치수를 확인합니다.
2단계: 선박 비상 예인 장치 내에서의 브래킷 기능, 설치 위치, 예인 방향, 인장선 각도 및 사용 가능한 작업 접근성을 확인합니다.
3단계: 승인된 예인 설계 하중, 체인 MBL 또는 프로젝트 하중 기준, 필요한 안전 계수 및 테스트 하중 요구 사항을 제공합니다. 명목 번호만으로 SWL을 도출하지 마십시오.
4단계: 베이스 플레이트, 아이 플레이트, 핀, 지지 플레이트 및 스토퍼 핀 재질을 확인합니다. 저온 또는 특수 서비스 요구 사항이 있는 경우 해당 사항을 포함합니다.
5단계: 갑판 보강, 기초 도면, 용접 준비, 용접 다리 치수 f/f1, WPS 요구 사항, 검사 범위 및 슬라이딩 핀 취급 및 고정을 위한 접근성을 확인합니다.
6단계: 표면 처리, 최종 선박 코팅 시스템, 탈착식 핀 주변의 부식 방지, 재질 추적성, 선급 협회 및 인증 범위을 확인합니다.
7단계: 수량, 공식 표준 도면 또는 GA 도면, 가능한 경우 설치 사진, 배송지, 필요한 배송 시간 및 포장 또는 운송 제한 사항을 제공합니다.
구조
용접된 베이스 플레이트 | 두 개의 평행 수직 아이 플레이트 | 횡방향 슬라이딩 메인 핀 | 핀 지지 플레이트 | 스토퍼 핀 | 체인 끝 링크 결합 공간 | 갑판 용접 인터페이스 | 지정된 부식 방지 시스템
예인 연결, 용접 및 엔지니어링 장점
- 횡방향 슬라이딩 핀은 챔인 체인 끝 링크를 통해 직접적인 기계적 연결을 형성하여 로프 안내 부속품을 예인 연결 지점으로 잘못 사용하는 것을 방지합니다.
- 평행 아이 플레이트는 체인 링크의 양쪽에서 핀을 지지합니다. 플레이트 간격, 구멍 정렬 및 핀 끼움은 설치 간섭 및 불균일한 국부 베어링을 방지하기 위해 제어되어야 합니다.
- 핀 지지 플레이트와 스토퍼 핀은 취급 및 고정 기능을 제공하지만, 최종 고정 배열 및 제거 방향은 설치된 갑판 레이아웃에서 접근 가능해야 합니다.
- 용접된 베이스 플레이트는 예인 반응을 선박 구조로 전달합니다. 갑판 플레이트, 하부 보강재, 브래킷, 용접 길이 및 하중 방향은 선박 설계자 또는 선급 협회에서 검증해야 합니다.
- 표준 크기 범위는 여러 앵커 체인 직경에 대한 치수 호환성을 제공하지만, 최종 적합성은 체인 등급, 끝 링크 형태, 프로젝트 예인 하중 및 승인된 비상 예인 장치에 따라 달라집니다.
- 핀 표면 상태, 모서리 반경, 구멍 마감 및 부식 방지는 체인 링크가 손상이나 피할 수 있는 끼임 없이 연결 및 분리될 수 있도록 제어되어야 합니다.
- 재질 추적성, 치수 검사, 용접 제어 및 프로젝트별 검사는 합의된 검사 및 인증 범위에 따라 준비될 수 있습니다.
사용자 정의 속성
- 표준: JIS F 2029-1997 → 선박 또는 조선소 사양이 JIS 예인 브래킷 치수 시리즈를 채택할 때 사용합니다.
- 명목 번호: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 / 132 → 적용 가능한 체인 직경 범위에 따라 초기 선택합니다.
- 적용 가능한 체인 직경: 전체 범위 50~132mm → 실제 체인 등급 및 끝 링크 형상도 확인해야 합니다.
- 연결 방법: 체인 끝 링크를 통한 슬라이딩 횡방향 핀 → 핀 직경 및 끼움은 선택된 명목 번호 및 승인된 도면을 따릅니다.
- 설치: 갑판 용접 → 국부 갑판 보강, 용접 세부 사항 및 예인 하중 방향은 프로젝트 승인이 필요합니다.
- 재질: C-Mn 강 / 연강 (공급 정보 기준) → 개별 부품 등급 및 핀 특성은 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 (참조) → 최종 코팅은 선박 도장 사양을 따릅니다.
- 인증 요구 사항: 프로젝트 범위에 따라 가능 → 견적 전에 재질 인증서, 제작사 문서, 선급 검사 및 시험 입회가 확인되어야 합니다.
작동 방식
챔인 체인 끝 링크가 평행 아이 플레이트 사이에 위치 → 슬라이딩 핀이 아이 플레이트와 체인 링크를 통과 → 스토퍼 핀이 메인 핀을 고정 → 예인력이 체인에서 핀 및 아이 플레이트를 통해 전달 → 용접된 베이스와 강화된 갑판 구조가 반응을 선박으로 전달
응용 분야
비상 예인 장치 | 선수 갑판 예인 스테이션 | 승인된 장치가 이 브래킷을 지정하는 유조선 및 화물선 | 신조 프로젝트 | 도면 확인을 전제로 한 교체 및 개조 프로젝트
인증 및 장점
인증 및 검사 문서는 프로젝트 요구 사항, 재질 추적성, 승인된 도면, 검사 범위 및 선급 협회 절차에 따라 준비될 수 있습니다. 선급 승인 및 입회 시험은 주문 시 명시되지 않는 한 기본적으로 포함되지 않습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

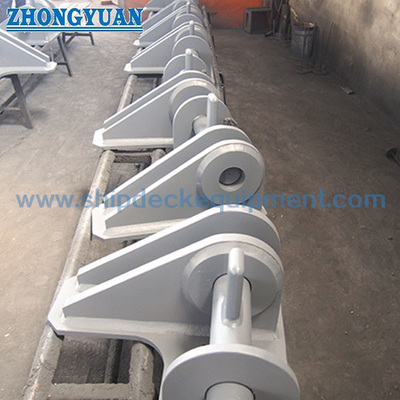

도면 및 사진
자주 묻는 질문
Q1: JIS F 2029 브래킷은 계류 볼라드 또는 로프 가이드입니까?
A1: 아닙니다. 횡방향 핀으로 챔인 체인의 끝 링크를 고정하는 예인 연결 부속품입니다. 볼라드, 초크, 페어리드 또는 일반 로프 안내 부품으로 설명해서는 안 됩니다.
Q2: 브래킷을 앵커 체인 직경만으로 선택할 수 있습니까?
A2: 체인 직경은 초기 치수 참조입니다. 최종 선택 시 체인 등급, 끝 링크 치수, 예인 설계 하중, 인장선, 핀 및 플레이트 재질, 갑판 보강, 용접 세부 사항 및 선급 승인 요구 사항도 확인해야 합니다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: JIS F 2029 명목 번호, 체인 사양 및 끝 링크 도면, 예인 하중 기준, 설치 위치, 하중 방향, 재질 등급, 갑판 기초, 용접 및 검사 요구 사항, 코팅 시스템, 인증 범위, 수량, 배송지 및 배송 일정을 확인하십시오.
