방벽에 장착된 철강 매킹 턱
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | ISO 13713 | 유형: | 비; 방벽 장착형 |
|---|---|---|---|
| SWL 범위: | 36~140T | 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강을 공급할 수 있습니다. |
| 무게: | 48-266kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS | ||
| 강조하다: | iso 13713 계류용 초크,복근 계류용 초크,iso 13713 선박 견인 장비 |
||
제품 설명

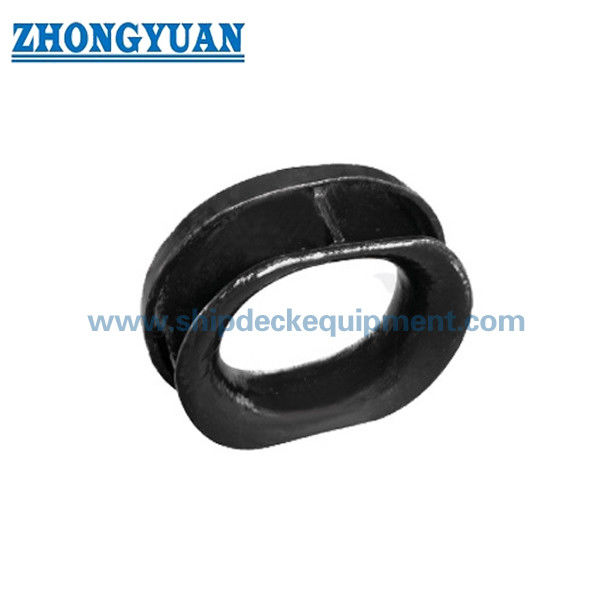

강철 주조 선측 설치 계선 챤넬 | ISO 13713 Type B 선박 계선을 위한
제품 개요
ISO 13713 Type B 계선 챤넬은 선박의 안쪽에서 바깥쪽으로 계선 로프를 부드러운 폐쇄된 개구부를 통해 유도하는 데 사용되는 선측 설치형 주강 로프 가이드입니다. 주조된 본체는 선측 구조물에 용접되므로 선박 설계자 또는 조선소는 설치 전에 주변 보강, 용접 배열, 로프 유도 방향 및 국부 하중 전달을 확인해야 합니다.
이 Type B 구성은 일반적으로 나일론 및 기타 합성 계선 로프에 선택됩니다. 로프가 챤넬을 통과할 때 로프 강도가 감소할 수 있으므로 선택된 크기와 접촉 반경은 로프 제조업체의 최소 굽힘 반경 및 강도 감소 지침과 비교하여 확인해야 합니다. 와이어 로프 구성의 경우 해당 폐쇄형 챤넬 표준 및 선박 설계 요구 사항을 별도로 확인해야 합니다.
빠른 사양
- 표준 및 유형: ISO 13713 Type B → 선박 측면을 통해 로프를 유도하기 위한 선측 설치형 용접 계선 챤넬.
- 공칭 크기 범위: 250 x 200 ~ 500 x 250B → 다양한 계선 구성에 대한 7가지 표준 크기/하중 조합.
- 참조 SWL 범위: 353 ~ 1373 kN (36 ~ 140 t) → 표 값은 참조 등급이며, 실제 표시는 승인된 하중 조건에 따라 달라집니다.
- 계산된 무게: 48 ~ 266 kg → 리프팅 계획, 설치 취급, 포장 및 운송 견적에 유용합니다.
- 재질 옵션: 주강 C-Mn 강 또는 주강 스테인리스강 → 빙해 서비스 프로젝트를 위한 저온 특수 주강은 등급 및 충격 요구 사항을 확인해야 합니다.
- 표면 처리: Sa 2.5 연마 블라스팅 + 에폭시 샵 프라이머 1회 코팅 → 최종 코팅은 선박 도장 사양을 따릅니다. 스테인리스강 마감은 지정 시 연마할 수 있습니다.
- 엔지니어링 초점: 부드러운 로프 접촉 반경, 제어된 주조 품질, 올바른 로프 유도, 동등한 용접 강도 및 적절한 선측 보강.
주요 기술 매개변수
| 공칭 크기 L x H |
I1 | I2 | B | H1 | H2 | C | R | R1 | R2 |
| 250 X 200 | 450 | 398 | 154 | 408 | 327 | 57 | 100 | 200 | 174 |
| 300 X 250 | 516 | 460 | 168 | 466 | 387 | 60 | 125 | 233 | 205 |
| 350 X250 | 582 | 520 | 177 | 482 | 395 | 65 | 125 | 241 | 210 |
| 400 X 250 | 652 | 588 | 193 | 502 | 412 | 70 | 125 | 251 | 219 |
| 450 X 250 | 734 | 662 | 213 | 534 | 433 | 77 | 125 | 267 | 231 |
| 500 X 250A | 812 | 730 | 237 | 562 | 447 | 82 | 125 | 281 | 240 |
| 500 X 2508 | 828 | 750 | 253 | 578 | 466 | 82 | 125 | 289 | 250 |
| 공칭 크기 L x H |
R3 | T | T1 | 용접 다리 길이 a | SWL b | 계산된 무게 c | |||
| z1 | z2 | kN | t | kg | |||||
| 250 X 200 | 78 | 26 | 20 | 8 | 8 | 353 | 36 | 48 | |
| 300 X 250 | 85 | 27 | 24 | 8 | 9,5 | 491 | 50 | 83 | |
| 350 X 250 | 90 | 29 | 25 | 9 | 10 | 589 | 60 | 100 | |
| 400 X 250 | 98 | 34 | 32 | 9,5 | 13 | 736 | 75 | 145 | |
| 450 X 250 | 108 | 41 | 36 | 12,5 | 14,5 | 981 | 100 | 215 | |
| 500 X 250A | 120 | 41 | 36 | 12,5 | 14,5 | 1128 | 115 | 235 | |
| 500 X 2508 | 128 | 48 | 41 | 14,5 | 16,5 | 1373 | 140 | 266 | |
| a 용접 방법은 동일한 용접량/강도를 기준으로 변경될 수 있습니다. b 표시된 SWL은 참조용입니다. 피팅에 표시된 "SWL"은 사용자 및 제조업체 간의 합의에 따라 계선 로프의 실제 하중 조건에 따라 조정될 수 있습니다. C 계산된 무게(질량)는 참조용입니다. |
|||||||||
선택 및 문의 가이드
1단계: ISO 13713 Type B, 공칭 크기를 확인하고 선박 구성이 데크 설치형 피팅보다 선측 설치형 챤넬을 필요로 하는지 확인합니다.
2단계: 로프 유형, 직경, 구조, MBL, 로프 제조업체, 최소 굽힘 반경 요구 사항 및 명시된 강도 감소 계수를 제공합니다.
3단계: 선박 설계 하중, 예상되는 수평 및 수직 로프 유도 각도, 필요한 피팅 표시를 제공하여 참조 SWL이 승인된 하중 조건을 벗어나 사용되지 않도록 합니다.
4단계: 선측 개구부, 지지 구조, 보강, 설치 위치, 용접 접근성, 용접 프로파일 및 해당 조선소 또는 선급 용접 절차를 확인합니다.
5단계: 재질 등급, 최소 설계 온도 또는 빙해 등급 요구 사항, 표면 처리, 최종 코팅 시스템 및 해당되는 경우 스테인리스강 연마 요구 사항을 확인합니다.
6단계: 수량, 인증서 및 검사 범위, 선박 유형, 도면 또는 사진, 배송지, 필요한 배송 시간을 제공합니다.
구조
폐쇄형 주조 로프 개구부 | 부드러운 로프 접촉 반경 | 선측 설치형 주조 본체 | 용접 연결부 | 국부 지지 및 보강 구조 | 프라이머 또는 스테인리스강 마감
주조, 로프 접촉 및 설치 장점
- 폐쇄된 개구부는 선측을 통과하는 로프 경로를 제어하고 날카로운 판 가장자리 대신 연속적인 둥근 접촉 표면을 제공합니다.
- 로프 접촉 표면은 주조 후 다듬고 매끄럽게 하여 마모를 가속화할 수 있는 유해한 날카로운 모서리, 거칠기 또는 불규칙성을 제거합니다.
- 크기 시리즈는 증가하는 접촉 반경, 벽 치수, 참조 SWL, 용접 다리 요구 사항 및 주조 질량을 결합하여 점진적인 계선 하중 범위를 제공합니다.
- 챤넬은 선박 구조물에 용접됩니다. 로프 접촉력은 주조 본체와 용접부를 통해 보강된 선측으로 전달되며, 지지 구조 검토가 필수적입니다.
- 다른 용접 방법이 제안되는 경우, 동등한 용접량과 강도를 입증하고 선박 설계자, 조선소 및 해당되는 경우 선급의 승인을 받아야 합니다.
- 주조 검사, 재료 추적성, NDT 범위, 치수 검사, 코팅 검사 및 입회 요구 사항은 합의된 프로젝트 및 분류 범위에 따라 준비될 수 있습니다.
사용자 정의 속성
- 표준: ISO 13713 → Type B 선박 측면 계선 챤넬 치수 및 참조 등급에 대한 표준 참조.
- 유형: Type B, 선측 설치형 → 계선 로프가 선박 선측을 안쪽에서 바깥쪽으로 통과할 때 선택됩니다.
- 공칭 크기: 250 x 200 ~ 500 x 250B → 로프 구성, 로프 하중, 접촉 반경, 사용 가능한 공간 및 승인된 선박 도면에 따라 선택합니다.
- 참조 SWL: 36 / 50 / 60 / 75 / 100 / 115 / 140 t → 실제 피팅 표시는 합의된 하중 조건에 따라 달라집니다.
- 재질: 주강 C-Mn 강 / 주강 스테인리스강 / 특수 저온 주강 → 정확한 등급, 충격 특성 및 추적성 범위는 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 / 연마된 스테인리스강 / 프로젝트 코팅 → 최종 시스템은 주문 사양을 따릅니다.
- 검사 및 인증: 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 승인 절차에 따라 준비 가능 → 인증서 유형, 선급 입회, NDT 및 재료 문서는 견적 전에 정의해야 합니다.
작동 방식
계선 로프가 선측에 접근 → 로프가 폐쇄형 Type B 챤넬을 통과 → 둥근 접촉 표면이 로프 경로와 굽힘을 제어 → 접촉력이 주조 본체와 용접부를 통해 전달 → 보강된 선측 구조가 하중을 선체로 분산
응용 분야
선박 측면 계선 스테이션 | 선측 로프 개구부 | 합성 계선 로프 | 화물선 | 유조선 | 벌크 캐리어 | 컨테이너선 | 예인선 및 작업선 계선 구성 | 신조 및 교체 프로젝트
인증 및 장점
프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 승인 절차에 따라 인증서를 준비할 수 있습니다. 가용성은 주문 범위 및 선급 승인에 따라 달라집니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

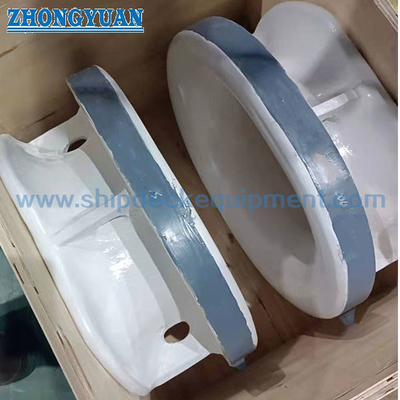

도면 및 사진
자주 묻는 질문
Q1: 올바른 ISO 13713 Type B 크기는 어떻게 선택해야 합니까?
A1: 선박 계선 구성, 로프 유형 및 직경, 로프 MBL, 제조업체 굽힘 반경 지침, 로프 유도 각도, 설계 하중, 선측 공간, 용접 세부 사항 및 지지 구조 승인을 사용하십시오. 표준 SWL 값은 참조 값이며 실제 하중 조건을 확인하는 것을 대체하지 않습니다.
Q2: 이 Type B 챤넬은 와이어 로프에 적합합니까?
A2: 일반적으로 나일론 또는 기타 합성 로프와 함께 사용됩니다. 사용 가능한 굽힘 비율이 와이어 로프에 적합하지 않을 수 있기 때문입니다. 와이어 로프 서비스의 경우 해당 폐쇄형 챤넬 표준, 로프 구조, 최소 도르래 또는 굽힘 직경, 선박 설계 및 선급 요구 사항을 확인하십시오.
Q3: 챤넬을 예인 또는 리프팅 지점으로 간주할 수 있습니까?
A3: 리프팅 지점이 아닙니다. 참조 계선 SWL에서 예인 의무를 가정해서는 안 됩니다. 예인 적용 시 하중 사례, 로프 방향, 로프 시스템, 용접, 선체 보강 및 분류 승인을 별도로 확인해야 합니다.
