5 롤러 유니버설 페어리드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 5RL & 5RR | 하중 고려용 적용 와이어 로프 직경 로프 직경: | 14~44mm |
|---|---|---|---|
| 공칭 크기: | 140, 160, 180, 200, 250, 300A, 300B, 400A, 400B 및 400C | 안전한 작업 부하 (SWL): | 14~140MT |
| 로드 방향: | 수평하중 및 수직하중 | 재료: | C-Mn강, 연강, 스테인레스강 |
| 표면 처리: | 에폭시 페인트의 S2.5 + 3 층으로의 샌드 블래스트, 아연 도금 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS 등 |
| 강조하다: | iso 13733 배의 페어리드,배의 5 롤러 페어리드,배의 유형 5r 페어리드 |
||
제품 설명
5롤 범용 페어리드 | 선박 계류 및 예인용 ISO 13733 5RL / 5RR 타입
제품 개요
ISO 13733 5RL / 5RR 타입 5롤 범용 페어리드는 4개의 롤러가 있는 로프 통과 개구부 하나와 좌측 또는 우측에 추가 수직 안내 롤러 하나가 있는 용접식 선박용 로프 안내 장치입니다. 설계된 계류 또는 예인 스테이션에 설치되어 선내 데크 배치와 선외 방향 사이의 라인을 유도하며, 측면 진입을 제어하고 고정된 강철 가장자리와의 미끄럼 접촉을 줄입니다.
5RL 타입과 5RR 타입은 거울상 구성입니다. 올바른 방향은 선박 일반 배치도, 표준 시야 방향 및 실제 라인 접근 방식을 기준으로 확인해야 합니다. 공칭 크기는 메인 롤러의 외부 직경을 기준으로 하며, 접미사 A, B, C는 동일한 롤러 직경에서 다른 SWL 구성을 나타냅니다. 표준 강도 기준은 참조 와이어 로프 직경을 사용하지만, 실제 로프 구성, MBL, 굽힘 반경 요구 사항, 라인 리드 및 승인된 선내 SWL은 프로젝트별로 유지됩니다.
빠른 사양
- 타입: ISO 13733 5RL / 5RR → 좌측 또는 우측에 추가 안내 롤러가 있는 로프 통과 개구부 하나.
- 공칭 크기: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → 공칭 크기는 메인 롤러 외부 직경 시리즈를 따릅니다.
- 참조 SWL: 137 ~ 1373 kN (14 ~ 140 t) → 실제 선내 SWL은 기초 및 선체 하부 보강을 고려해야 하며 표준 정격을 초과해서는 안 됩니다.
- 참조 와이어 로프 직경: 14 ~ 44 mm → 모든 로프 구성에 대한 자동 확인이 아닌 표준 하중 평가 기준으로 사용됩니다.
- 계산된 5R 중량: 194 ~ 2516 kg → 조선소 취급, 기초 설계, 리프팅 장치, 포장 및 화물 계획에 중요합니다.
- 제작 구조: 용접 가능한 강판 또는 튜브 롤러, 탄소강 액슬, 황동 또는 청동 부싱 → 부품 등급은 지정된 강도 기준을 충족하도록 선택됩니다.
- 하중 방향: 5RL / 5RR 타입의 경우 수평 및 수직 하중 사례가 별도로 평가됩니다 → 실제 라인 리드 각도는 계류 및 예인 계획에서 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 및 에폭시 샵 프라이머를 일반 공급 기준으로 함 → 최종 코팅, 아연 도금 또는 스테인리스강 마감은 프로젝트 사양에 따릅니다.
주요 기술 매개변수
|
공칭 크기 |
B x H | D1 | D2 | h | h1 | h2 | b | b1 | b2 | b3 | b4 | w | c | |
| 140 | 195 x 150 | 139,8 | 114,3 | 277 | 130 | 480 | 335 | 515 | 656 | 820 | 140 | 260 | 150 | |
| 160 | 200 x 150 | 165,2 | 114,3 | 290 | 145 | 515 | 365 | 570 | 730 | 920 | 140 | 310 | 175 | |
| 180 | 200 x 150 | 190,7 | 139,8 | 315 | 155 | 560 | 391 | 620 | 800 | 1000 | 140 | 360 | 200 | |
| 200 | 200 x 150 | 216,3 | 139,8 | 328 | 170 | 590 | 416 | 675 | 896 | 1110 | 140 | 410 | 225 | |
| 250 | 250 x 200 | 267,4 | 165,2 | 416 | 195 | 715 | 517 | 825 | 1046 | 1270 | 180 | 520 | 280 | |
| 300A | 300 x 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1206 | 1480 | 200 | 620 | 330 | |
| 300B | 300 x 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1206 | 1480 | 200 | 620 | 330 | |
| 400A | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 200 | 795 | 420 | |
| 400B | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 200 | 795 | 420 | |
| 400C | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 200 | 795 | 420 | |
|
공칭 크기 |
e | w1 | w2 | T | T1 | T2 | T3 | T4 | f |
용접 각장 |
용접 각장 |
SWL (kN) |
SWL (톤) |
중량 (kg) |
| 140 | 70 | 30 | 100 | 12 | 10 | 10 | 12 | 12 | 3 | 7 | 4 | 137 | 14 | 194 |
| 160 | 83 | 40 | 100 | 14 | 10 | 14 | 14 | 14 | 4 | 7 | 5 | 196 | 20 | 267 |
| 180 | 95 | 40 | 100 | 16 | 10 | 14 | 16 | 16 | 4 | 7 | 5 | 245 | 25 | 343 |
| 200 | 108 | 50 | 100 | 18 | 12 | 16 | 18 | 18 | 6 | 9 | 7 | 314 | 32 | 455 |
| 250 | 133 | 65 | 200 | 22 | 16 | 18 | 20 | 20 | 6 | 11 | 7 | 510 | 52 | 877 |
| 300A | 159 | 80 | 200 | 24 | 20 | 22 | 24 | 22 | 7 | 14 | 8 | 687 | 70 | 1411 |
| 300B | 159 | 80 | 200 | 26 | 22 | 24 | 24 | 22 | 8 | 15 | 9 | 736 | 75 | 1521 |
| 400A | 203 | 100 | 200 | 26 | 22 | 22 | 32 | 28 | 7 | 15 | 8 | 981 | 100 | 2032 |
| 400B | 203 | 100 | 200 | 28 | 24 | 26 | 32 | 28 | 8 | 17 | 9 | 1256 | 128 | 2332 |
| 400C | 203 | 100 | 200 | 30 | 26 | 28 | 32 | 28 | 8 | 18 | 9 | 1373 | 140 | 2516 |
선택 및 문의 안내
1단계: 5RL 또는 5RR 타입을 확인하고 선박 도면에 시야 방향을 표시하십시오. 항구 또는 선측이라는 단어만으로 방향을 선택하지 마십시오.
2단계: 서비스 용도, 로프 타입, 직경, 구성, MBL, 로프 제조사, 최소 굽힘 반경 지침 및 예상 수평 및 수직 리드 각도를 제공하십시오.
3단계: 공칭 크기와 참조 SWL을 선택하십시오. 300A / 300B 및 400A / 400B / 400C의 경우 롤러 직경은 공유되지만 판 두께, 용접 크기 및 중량이 다르므로 필요한 정격을 확인하십시오.
4단계: 설치 위치, 시트 높이, 기초, 선체 하부 보강, 용접 접근성, 하중 전달 장치 및 승인된 계류 또는 예인 계획을 제공하십시오.
5단계: 프레임 및 롤러 재질 등급, 액슬 및 부싱 재질, 최소 설계 온도, 윤활 장치, 표면 준비 및 최종 코팅 시스템을 확인하십시오.
6단계: 수량, 분류 및 검사 범위, 선박 타입, 도면 또는 사진, 배송지 및 필요한 배송 시간을 확인하십시오.
구조
용접 프레임 및 로프 가이드 | 수직 메인 롤러 2개 | 하부 수평 롤러 | 상부 수평 롤러 | 추가 좌측 또는 우측 안내 롤러 | 탄소강 액슬 | 황동 또는 청동 부싱 | 그리스 주입구 | 용접식 선박 기초
롤러, 하중 전달 및 품질 장점
- 5롤 구성은 닫힌 4롤 로프 통과 개구부와 추가 측면 안내 롤러 하나를 결합하여 로프가 메인 개구부에 들어가기 전에 비스듬한 라인 접근을 제어하는 데 도움이 됩니다.
- 5RL 타입과 5RR 타입은 거울상 방향을 제공합니다. 승인된 GA 도면에서 올바른 방향을 확인하면 추가 롤러가 들어오는 라인의 잘못된 쪽에 배치되는 것을 방지할 수 있습니다.
- A / B / C 접미사는 메인 롤러 직경을 변경하지 않고 더 높은 SWL 옵션을 허용합니다. 더 높은 정격 변형은 단순한 재명명 대신 다른 구조적 두께, 용접 크기 및 계산된 중량을 사용합니다.
- 롤러는 적합한 강철 튜브 또는 성형 강판으로 제작될 수 있습니다. 로프 접촉면, 롤러 가장자리 및 용접 인접 영역은 라인을 마모시킬 수 있는 거칠기나 불규칙성을 피하도록 마감됩니다.
- 회전 부품에는 그리스 주입구가 제공되며, 그리스 니플은 윤활 하드웨어가 로프 손상 지점이 되지 않도록 오목하게 처리해야 합니다.
- 페어리드 프레임, 용접 기초 및 선체 하부 구조는 하나의 하중 경로로 작용합니다. 조선소 기초 및 용접 장치는 소성 변형이나 균열 없이 승인된 최대 하중을 전달해야 합니다.
- 5RL / 5RR 타입의 경우 수평 및 수직 하중 사례는 별도의 강도 평가 사례를 구성합니다. 프로젝트별 분석이 요구하지 않는 한 결합된 동시 표준 하중 사례로 표현해서는 안 됩니다.
사용자 정의 속성
- 표준: ISO 13733 → 상부 롤러가 있는 범용 페어리드, 공칭 크기, 치수, SWL, 구조, 검사 및 마킹에 대한 참조.
- 타입: 5RL / 5RR → 하나의 로프 통과 개구부와 좌측 또는 우측에 추가 안내 롤러 하나.
- 공칭 크기: 140 ~ 400C → 메인 롤러 외부 직경 기준; 문자 접미사는 다른 SWL 수준을 구분합니다.
- 참조 SWL: 14 / 20 / 25 / 32 / 52 / 70 / 75 / 100 / 128 / 140 t → 실제 설치 SWL은 승인된 기초 및 선내 계획에 따릅니다.
- 참조 로프 직경: 14.0 ~ 44.0 mm 와이어 로프 → 하중 평가 참조 전용; 합성 로프 선택에는 별도의 굽힘 반경 및 접촉 검토가 필요합니다.
- 재질 기준: 용접 가능한 강철 프레임 및 롤러 / 탄소강 액슬 / 황동 또는 청동 부싱 → 정확한 등급 및 저온 특성은 프로젝트에서 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 / 프로젝트 코팅 / 아연 도금 또는 스테인리스 옵션 → 회전 부품 및 윤활 지점과의 호환성은 확인해야 합니다.
- 검사 및 인증: 프로젝트 요구 사항에 따라 가능 → 클래스 입회, NDT, 재질 추적성, 코팅 검사 및 인증서 범위는 생산 전에 합의해야 합니다.
작동 방식
라인이 페어리드에 접근 → 추가 좌측 또는 우측 안내 롤러가 측면 진입 제어 → 수직 및 수평 롤러가 로프 통과 경로 형성 → 롤러 회전으로 미끄럼 마모 감소 → 프레임이 라인 반력을 용접 기초를 통해 강화된 선박 구조로 전달
응용 분야
상선 계류 스테이션 | 예인선 및 작업선 로프 안내 위치 | 승인된 선박 계획에 따른 항만 예인 장치 | 데크 가장자리 및 선측 페어리드 스테이션 | 신조 프로젝트 | 치수 및 방향이 확인된 교체 프로젝트
인증 및 장점
프로젝트 요구 사항, 검사 범위, 재질 추적성 및 선급 협회 승인 절차에 따라 인증을 준비할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

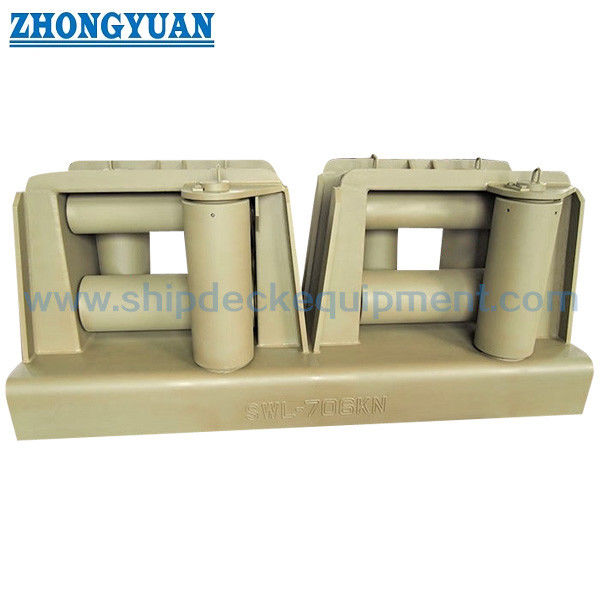

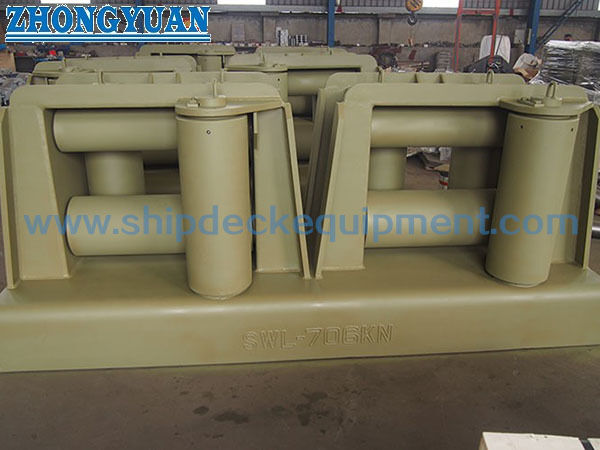

도면 및 사진
자주 묻는 질문
Q1: 5RL 타입과 5RR 타입의 차이점은 무엇인가요?
A1: 두 타입 모두 4개의 롤러가 있는 로프 통과 개구부와 추가 안내 롤러 하나를 가지고 있습니다. 5RL 타입은 표준 시야에서 정의된 대로 추가 롤러를 왼쪽에 배치하고 5RR 타입은 오른쪽에 배치합니다. 선박 GA 및 실제 로프 접근 방식을 통해 필요한 방향을 식별해야 합니다.
Q2: 300A / 300B 또는 400A / 400B / 400C는 어떻게 선택해야 하나요?
A2: 문자 변형은 동일한 메인 롤러 직경과 주요 외형 치수를 공유하지만, 구조적 두께, 용접 각장 요구 사항, 참조 SWL 및 계산된 중량이 다릅니다. 롤러 직경뿐만 아니라 승인된 설계 하중 및 설치 구조에서 접미사를 선택하십시오.
Q3: 표의 SWL이 설치된 선박용 페어리드의 SWL과 자동으로 동일한가요?
A3: 아닙니다. 표준 정격은 장치의 상위 참조입니다. 실제 선내 SWL은 기초, 용접, 선체 하부 보강 및 의도된 라인 리드를 고려하여 결정해야 하며, 해당 표준 SWL을 초과하지 않도록 예인 및 계류 계획에 표시해야 합니다.
