10인치 연마 스테인리스 스틸 고정 초크 (내륙 바지선 예인용)
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형 :: | 10"스테인리스 스틸 고정 초크 | 크기(인치):: | 10" 및 맞춤형 |
|---|---|---|---|
| 물질 등급 :: | 100% SUS304, 316 주조 스테인리스강(실리카 솔 주조 기술) | 품질 관리 :: | 방사선 사진 검사(RT), 당김 하중 테스트 |
| 표면 처리:: | 높은 광택, 거울 광택 상태, 가벼운 광택; | 자격증:: | ABS 승인 및 Mill의 검사 및 재료 테스트 인증서가 포함된 테스트 보고서. |
| 강조하다: | 10 "견인 초크,sus304 견인 초크,선박 견인 초크 광택 |
||
제품 설명
10인치 연마 스테인리스 스틸 고정 초크 (내륙 바지선 예인용)
제품 개요
10인치 연마 스테인리스 스틸 고정 초크는 내륙 벌크 바지선, 탱크 바지선, 작업선, 예인선 및 고정되고 매끄러운 로프 접촉 경로가 필요한 관련 항만 또는 플릿 작업에 적합한 데크 장착형 예인 로프 안내 장치입니다. 6인치 구성과 비교할 때 이 모델은 A/B/C 치수가 더 크고 대략적인 무게도 더 많이 나가므로 승인된 데크 배열이 충분한 장착 공간과 기초 지지력을 제공하는 경우에 선택해야 합니다.
일체형 304 스테인리스 스틸 주물은 곡선형 목과 둥근 단면 전환부를 사용하여 로프 경로에서의 날카로운 국부 접촉을 줄입니다. 미러 또는 고광택 마감은 표면을 매끄럽게 하고 일상적인 청소를 단순화하며, 최종 선택은 예인 배열, 로프 직경, 하중 방향, 리드 각도, 데크 구조, 검사 범위 및 승인된 선박 도면과 대조하여 확인해야 합니다.
빠른 사양
• 명칭 유형: 10인치 고정 초크 → 6인치 버전보다 큰 데크 장착형 로프 안내 장치로, 더 넓은 데크 여유 공간과 기초 공간이 있는 배열에 사용됩니다.
• 주요 치수: A 534 × B 435 × C 370 mm → 6인치 모델보다 큰 치수로 데크 기초 검토에 중요합니다.
• 주물 재질: 304 주조 스테인리스 스틸 → 재질 증명서는 적용되는 표준, 열 번호, 화학 성분 및 기계적 특성을 확인해야 합니다.
• 제조 공정: 실리카졸 투자 주조 → 최종 연마 전 제어된 형상 및 표면 준비를 지원합니다.
• 표면 마감: 고광택, 미러 광택 또는 라이트 광택 → 로프 접촉 요구 사항, 외관 및 유지보수 선호도에 따라 선택합니다.
• 검사 옵션: 방사선 검사 및 인장 시험 → 범위, 시험 하중, 합격 기준 및 입회는 검사 계획에서 합의해야 합니다.
• 단위 중량: 약 90kg → 6인치 모델보다 무거우며 취급, 기초 계획, 포장 및 운송비 산정에 유용합니다.
주요 기술 매개변수
10인치 고정 초크에 제공되는 주요 제품 데이터입니다. 치수는 별도 명시가 없는 한 mm 단위입니다.
| 모델 / 설명 | 명칭 크기 | 재질 | 주조 공정 | 마감 | 중량 |
| 10" 스테인리스 스틸 고정 초크 | 10인치 | 304 주조 스테인리스 스틸 | 실리카졸 투자 주조 | 고광택 / 미러 광택 / 라이트 광택 | 90kg |
*값 및 명칭은 제공된 제품 정보를 기반으로 합니다. 하중/정격 기준, 로프 리드 방향 및 설치 세부 사항은 승인된 도면, 구매 사양 및 증명서 요구 사항과 대조하여 확인해야 합니다.
| 치수 | A | B | C | D | E | F | G |
| 값 (mm) | 534 | 435 | 370 | 30 | 128 | 126 | 35 |
선택 및 문의 안내
1단계: 적용 선박 및 예인 배열 확인: 내륙 벌크 바지선, 탱크 바지선, 작업선, 예인선, 푸시보트, 항만 예인 또는 플릿 서비스.
2단계: 로프 유형 및 직경, 예상 최대 로프 하중, 하중 방향, 수평 및 수직 리드 각도, 그리고 SWL 값이 게시되어야 하는 경우 필요한 프로젝트 하중 또는 정격 기준을 확인합니다.
3단계: 데크 두께, 보강재, 용접 준비 및 사용 가능한 장착 공간을 포함한 데크 설치 위치 및 지지 구조 도면을 제공합니다.
4단계: 적용 재질 표준, 열 번호, 화학 성분, 기계적 특성 및 재질 추적성을 포함한 304 주조 스테인리스 스틸 재질 증명서 요구 사항을 확인합니다.
5단계: 연마 수준 및 검사 계획 확인: 육안 및 치수 검사, RT 범위, 인장 또는 증명 하중 요구 사항, 시험 장비, 합격 기준 및 입회 요구 사항.
6단계: 수량, 필요한 증명서 범위, 선급 협회 또는 선주 요구 사항, 배송지, 필요한 배송 시간, 제품 또는 설치 사진(가능한 경우)을 제공합니다.
구조
일체형 304 스테인리스 스틸 주물 | 고정 데크 장착 본체 | 더 큰 곡선형 예인 로프 목 | 둥근 단면 전환부 | 연마된 로프 접촉 표면 | 강화된 데크 구조로의 하중 전달 영역
주조, 예인 및 설치 장점
• 더 큰 곡선형 로프 접촉 경로는 선택된 데크 리드를 통해 예인 와이어 또는 로프를 안내하는 데 도움이 되며, 초크에서의 날카로운 모서리와 급격한 국부 굽힘을 줄입니다.
• 둥근 단면 변화는 주물을 통한 더 부드러운 구조적 하중 경로를 지원합니다. 최종 설계 방향 및 허용 가능한 측면 리드는 여전히 계산 또는 승인된 도면으로 확인해야 합니다.
• 실리카졸 주조는 최종 연마 전 제어된 형상 및 표면 준비를 지원합니다. 주조 건전성은 합의된 검사 범위로 입증되어야 합니다.
• 연마된 스테인리스 스틸 접촉 표면은 로프 경로에서의 코팅 손상을 줄이고 청소를 단순화할 수 있습니다. 이는 마모, 변형, 부식 또는 로프 손상에 대한 검사의 필요성을 제거하지는 않습니다.
• 초크와 그 데크 기초는 하나의 하중 전달 시스템으로 작용합니다. 따라서 기초 설계, 보강재, 용접 세부 사항 및 설치 검사는 주물 자체만큼 중요합니다.
• RT 및 인장 시험은 프로젝트 요구 사항에 따라 준비될 수 있지만, 검사 구역, 시험 하중, 유지 시간, 합격 기준 및 입회 지점은 생산 전에 확인해야 합니다.
작동 방식
예인 와이어 또는 로프가 더 큰 데크 장착 초크에 접근 → 곡선형 연마된 목이 로프 리드를 제어 → 접촉 하중이 주조 본체를 통해 분산 → 고정 데크 장착 및 강화된 선박 구조가 하중을 데크로 전달
적용 분야
미국 내륙 벌크 바지선 | 탱크 바지선 | 작업선 | 도면 승인 시 예인선 및 푸시보트 | 항만 및 플릿 예인 배열 | 신조 및 교체 프로젝트
인증 및 장점
재질 증명서, 제작자 검사 기록, 비파괴 검사 보고서, 하중 시험 문서 및 선급 관련 인증은 프로젝트 요구 사항 및 합의된 검사 범위에 따라 준비될 수 있습니다. 선급 제품 인증은 해당 승인 및 검사 절차에 따릅니다.

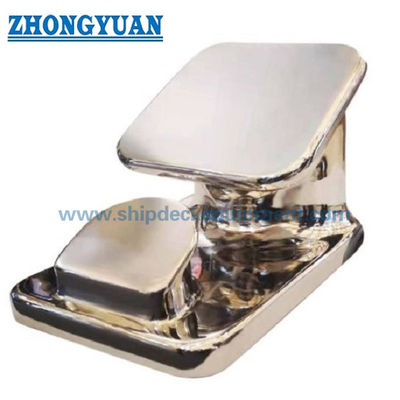

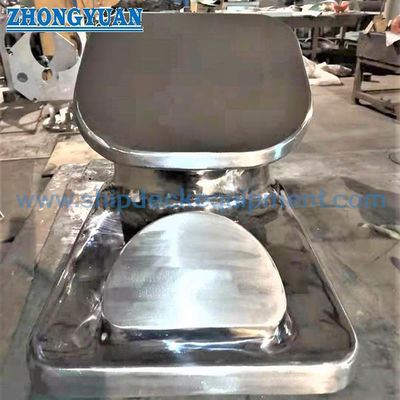

도면 및 사진
자주 묻는 질문
Q1: 10인치 모델은 6인치 모델과 어떻게 다릅니까?
A1: 10인치 모델은 A/B/C 치수가 더 크고 무게가 약 90kg이므로 더 많은 데크 공간과 별도의 기초 검토가 필요합니다. 승인된 도면 및 로프 경로를 확인하지 않고는 6인치 모델의 직접적인 대체품으로 선택해서는 안 됩니다.
Q2: 이 10인치 고정 초크에 사용되는 재질은 무엇입니까?
A2: 확인된 재질은 304 주조 스테인리스 스틸입니다. 구매 주문서와 재질 증명서는 적용되는 재질 표준, 열 번호, 화학 성분, 기계적 특성 및 추적성을 확인해야 합니다.
Q3: RT, 인장 시험 및 ABS 인증이 기본으로 포함됩니까?
A3: 아니요. RT 범위, 합격 기준, 증명 또는 인장 시험 하중, 유지 시간, 입회 참석 및 ABS 문서는 견적 전에 정의해야 합니다. 선급 승인은 선박 프로젝트 및 승인 절차에 따릅니다.
