70-1000kN 해상 수압 윙스

70-1000kN 해상 수압 윙스

제품 개요

70-1000 kN의 해상 수압 견인 윙은 펌프, 작업 보트, 구출, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송, 수송,그리고 선박 지원 작전수압 드라이브는 단일 또는 이중 드럼, 하나 또는 두 가지 옵션 warping 머리, 사용자 정의 드럼 용량 및 옵션 평준 바람 장치로 구성 될 수 있습니다.로컬 및 원격 제어 옵션 라인 당겨와 결합 될 수 있습니다, 로프 속도, 그리고 지불 된 길이 표시.

선택은 용량 당기는 것보다는 승인된 당기 힘에 기초해야 합니다. 구매자는 당기 선 직경, 구조 및 MBL, 지정된 드럼 층에서 필요한 당기력을 확인해야 합니다.선속도, 드럼 용량, 브레이크 및 렌더링 요구 사항, 작업 주기, 수압 전력 단위 데이터, 라인 리드 배열, 갑판 기초 및 분류 범위.아래의 네 가지 구성은 참조 예이며 70-1000 kN 전체 제품군을 정의하지 않습니다.이 롤링 린치는 리프팅 린치로 제공되지 않습니다.

빠른 사양

• 부착 범위: 70 ~ 1000 kN → 견인 직무, 롤러드 견인, 견인 선 데이터, 드럼 계층 및 승인된 부하 기준에 따라 선택합니다.
• 라인 이름 속도: 5 ~ 10m/min; 상기 예제에서는 0 ~ 10m/min의 변수 속도를 사용한다 → 명명 당기 속도에서 확인 속도 및 저하 부하에서 복구 속도.
• 와이어 로프 범위: 지름 28 ~ 64mm 약 40 ~ 1000m 저장 → 드럼 코어, 플랜지, 굴곡 및 계층 수가 사용자 정의됩니다.
• 드럼 배열: 단일 또는 이중 드럼 → 한 줄 또는 두 줄의 견인 배열, 운영 과잉 및 갑판 공간에 따라 선택하십시오.
• 곡선 머리: 하나 또는 두 단위 선택 → 보조 라인 핸들링 기능을 제공합니다. 크기와 임무는 별도로 확인해야합니다.
• 드라이브와 파워: 30 ~ 180 kW의 정해진 모터 파워 범위의 수압 드라이브 → 최종 HPU 압력, 흐름, 모터 파워, 냉각 및 효율성은 프로젝트 계산이 필요합니다.
• 제어: 로컬 및 원격 스테이션 사용 가능 → 제어 위치, 운영자 가시성, 비상 정지, 경보 및 통신 인터페이스는 승인 된 제어 철학에서 정의되어야합니다.
• 선택적 모니터링 및 와일링: 라인 당기, 로프 속도, 지불 된 길이 및 자동 스풀링 → 지정 된 경우 견인 제어 및 다층 로프 관리에 유용합니다.

주요 기술 매개 변수

선택 및 조사 가이드

1단계선박과 임무 정의: 항구 견인, 호수 또는 해양 견인, 구조, 선박 지원, 예상 볼러드 당기, 견인 모드, 근무 주기, 환경 조건 및 필요한 분류 사회.

2단계롤라인 데이터: 철사나 승인된 대안, 지름, 구조, MBL, 단위 질량, 필요한 저장 길, 끝 끝, 최소 굽기 안내그리고 드럼 층의 선호되는 수.

단계 3:성능 값은 별도로 확인합니다: 명목 당기 및 드럼 층, 명목 속도, 감소된 부하에서 회복 속도, 브레이크 유지 부하, 렌더링 부하 및 속도, 자유 스풀링 요구 사항배 또는 클래스가 요구하는 경우 비상 방출 기능.

단계 4:배열을 선택: 단일 또는 이중 드럼, 하나 또는 두 개의 왜곡 머리, 평준 바람 또는 스풀 장치, 드럼 구부러기, 클러치 배열, 브레이크 유형, 보호 배열 및 유지 관리 접근.

단계 5:수압 및 전기 인터페이스 확인: HPU 압력 및 흐름, 전기 모터 전력, 380 V/50 Hz, 415 V/50 Hz 또는 440 V/60 Hz 3 단계 공급, 냉각 매체, 제어 전압, IP 등급,경보, 그리고 지역 / 원격 스테이션 레이아웃

단계 6:GA 도면, 갑판 기초 및 강화 정보, 선-리드 기하학, 양, 재료 및 코팅 요구 사항, 인증서 및 증인 범위, 배달 목적지그리고 필요한 배달 시간.

구조

Welded steel bedframe | Single or double rope drum | Hydraulic motor and reduction drive | Project-specified brake and clutch arrangement | Optional one or two warping heads | Optional level-wind device | Local and remote control stations | Optional line-pull, 속도, 길이 모니터링

견인, 수력 및 엔지니어링 장점

• 드럼은 정해진 로프 지름, 저장 길이, 코어 지름, 플랜지 마진, 굴곡 형태 및 계층 수에 따라 크기를 조정할 수 있습니다.이것은 롤링 기하학을 확인하지 않고 단순한 길이 값으로 로프 용량을 처리 피합니다.
• 로프에서 사용할 수 있는 당기는 효과적 인 드럼 반지름과 함께 변경됩니다. 따라서 승인 된 데이터 셰이트는 명목 당기에 사용되는 드럼 층과 그에 따른 라인 속도.
• 수압 구동은 제어 낮은 속도 작동 및 유연한 로컬 / 원격 제어를 지원합니다. 최종 수압 모터, 기어박스, HPU 흐름, 압력, 열 거부,그리고 시작 특성은 하나의 시스템으로 일치해야 합니다..
• 단일 및 이중 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배운영 철학과 권력 분담은 확인되어야 합니다..
• 선택적 평준풍 장치는 긴 와이어 용량과 제한된 플래트 각이 수동 로프 배포를 적합하지 않게 할 때 다층 스풀링을 향상시킬 수 있습니다. 평준풍 이동, 피치,동기화, 우회 방법은 선택된 로프와 드럼에 맞아야 합니다.
• 선택적인 부하, 로프 속도, 그리고 지불된 길이 측정은 유용한 운영 정보를 제공하지만 센서 범위, 정확성, 캘리브레이션 방법, 표시 위치, 데이터 로깅,그리고 경보 설정 포인트는 인용 전에 정의되어야 합니다..
• 린치 베드 프레임, 포착 부품, 갑판 좌석, 용접 및 갑판 아래 강화는 하나의 부하 경로를 형성합니다.기초 반응 및 허용 된 선 선도 각도 는 조선소 구조 승인에 제공되어야 합니다..
• 비상 방출, 렌더링, 과부하 보호, 안전 제동, 비상 정지 및 수동 복구는 배의 임무 또는 클래스에 의해 요구 될 수있는 안전 관련 기능입니다.프로젝트 사양에서 확인되지 않는 한 표준으로 간주되지 않습니다..

사용자 지정 속성

• 명명 당기력: 70-1000 kN → 프로젝트 선택 범위로 사용; 명명 드럼 계층과 작업 기준을 명시해야합니다.
• 명명 속도: 5-10m/min, 참조 모델에 0-10m/min가 표시됩니다 → 명명 당기 속도 및 저하 부하 회복 속도를 확인합니다.
• 로프 용량: 28-64mm 와이어 로프 및 약 40-1000m → 사용자 정의 드럼 크기 및 와일딩 배열이 필요합니다.
• 드럼 구성: 단일 또는 이중 드럼 → 견인 선 배열, 과잉, 전력 공유 및 사용 가능한 갑판 공간에 따라 선택됩니다.
• 워크 헤드: 단일 또는 이중 선택 → 보조 라인 핸들링을 위해 사용된다. 등급 용량과 기하학은 별도의 확인이 필요합니다.
• 제어: 로컬 및 원격 제어 → 스테이션 배치, 비상 정지, 표시기, 경보 및 잠금은 승인 된 제어 철학을 따르고 있습니다.
• 모니터링: 라인 당기기 / 로프 속도 / 지불 된 길이는 선택적입니다 → 센서 유형, 범위, 정확성, 캘리브레이션 및 디스플레이 인터페이스는 프로젝트 특정입니다.
• 전원 공급 장치: AC 380 V 50 Hz 3PH / AC 415 V 50 Hz 3PH / AC 440 V 60 Hz 3PH → 일반적으로 수압 전력 단위 및 제어 시스템과 연결됩니다. 최종 인터페이스는 확인되어야합니다.
• 재료: 가벼운 강철로 만들어진 구조 → 정확한 판, 샤프트, 드럼, 고정 장치 및 낮은 온도 재료 등급은 승인 된 도면과 클래스 요구 사항에 따라 적용됩니다.
• 표면 처리: Sa 2.5 블래스팅 + 3층 에포시 시스템 → 프라이머, 중간 코트, 상층 코트, 전체 건조 필름 두께, 색상 및 튜치업 절차가 확인되어야 합니다.

어떻게 작동 합니까?

수압 전력 단위 공급 압력 오일 → 수압 모터와 감소 드라이브는 드럼을 회전 → 툴 라인이 제어 속도에서 지불되거나 회수됩니다 → 브레이크와 클러치 조치는 유지, 정지,또는 정해진 바와 같이 드럼을 풀어 → 선택적 평준 바람 로프를 분배 → 선택적 센서 표시 라인 당기는, 속도, 그리고 지불된 길이

신청서

Harbor tug towing | Ship-assistance operations | Salvage and emergency towing | Workboats and utility vessels | Multipurpose support vessels | Ocean-towing arrangements subject to approved design | Newbuilding and retrofit projects

인증 및 장점

인증서 및 분류 참여는 프로젝트 요구 사항, 승인 된 도면, 재료 추적성, 검사 범위, 테스트 계획 및 클래스 승인 절차에 따라 정리 될 수 있습니다.요구되는 회사 및 인증 유형은 코팅 전에 확인되어야합니다..

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

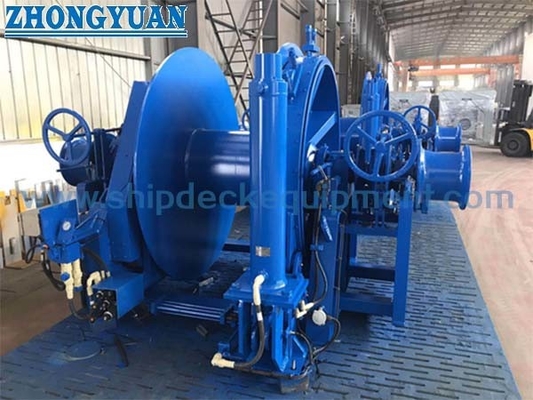

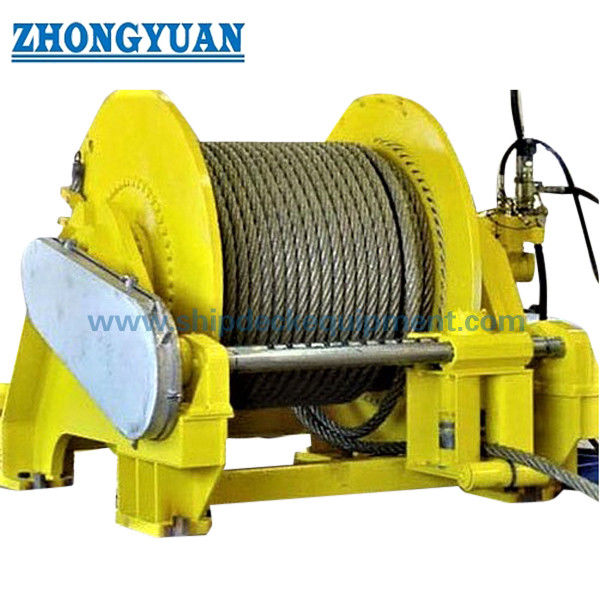

그림 & 사진

FAQ

Q1: 평형 당기는 브레이크 보유 부하 또는 롤라인 MBL와 동일합니까?

A1: 아니오. 지정 된 드럼 층 및 속도에서 가동 된 견인 힘입니다. 브레이크 보유 부하는 별도의 정적 보유 값이며, 롤라인 MBL는 로프 찢기 강도 값입니다.이 용어는 상호 교환되지 않습니다..

Q2: 드럼 및 수압 드라이브의 크기를 결정하려면 어떤 정보가 필요합니다?

A2: 로프 지름, 구조, MBL, 저장 길이, 선호하는 층, 드럼 굴곡, 지정 당기층, 라인 속도, 작업 주기, 브레이크 및 렌더링 요구 사항, 수압 공급,사용 가능한 설치 공간이 값은 드럼 기하학, 토크, 모터, 기어박스, HPU 및 냉각을 결정합니다.

Q3: 클래스 승인 및 조선소 설치에 대해 무엇을 확인해야 합니까?

A3: 배의 견인 의무, 적용되는 클래스 규칙, 부하 사례 및 선 선도 각도, 기초 반응, 갑판 강화, 브레이크 및 풀 철학, 제어 및 경보 기능,물질 추적성, 용접/NDT, FAT 또는 부하 시험 범위, 표시 및 최종 문서.
