19~70mm 전기 앵커 윈드글래스 & 매킹 윈치
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 앵커 체인 직경: | Φ90MM | 정격 장력: | 384.8kn |
|---|---|---|---|
| 작업 속도: | 9m/분 | 드럼로드: | 385kn |
| 지지하중: | 2629kn | 모터 파워: | 75/75/30KW |
| 매킹 속도: | 9/분 | 앵커 휠체어 수: | 이중질포 |
| 리드타임: | 120일 | 보증기간: | 배달 일년 뒤에 |
| 색상: | 고객이 지정되었습니다 | 전원공급장치: | 동전 단相 110V, 220V, 240V 동전 3相 220V, 380V, 440V, 660V |
| 구성: | 주로 밑부분, 벽 프레임, 이중 앵커 휠체어, 굽은 쌍 케이블 드럼, 이중 클러치, 이중 브레이크, 굽은 쌍 케이블 드럼, 감소기, 전기 제어 박스, 마스터 컨트롤러,이중 앵커 게 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서 |
| 강조하다: | 전기 가동 윈드 라인,싱글 드럼 윈슬,싱글 지그니 윈스 윈치 |
||
제품 설명

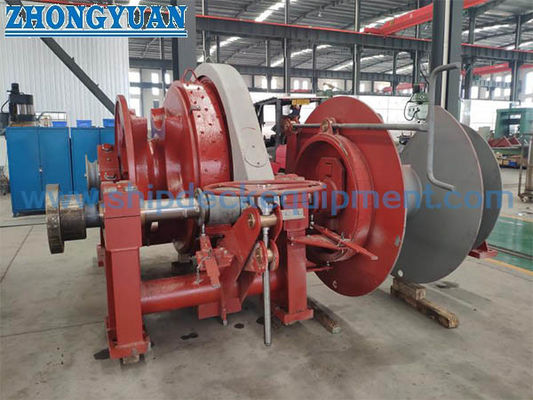

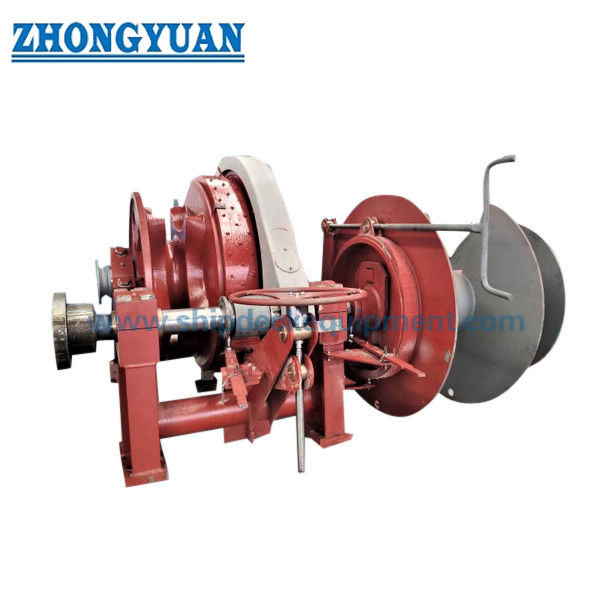

19–70mm 전기 앵커 윈드라스 및 계류 윈치 | 싱글 집시, 싱글 드럼 및 워핑 엔드
제품 개요
이 전기 복합 앵커 윈드라스 및 계류 윈치는 단일 앵커 체인 케이블 리프터(집시), 단일 로프 저장/계류 드럼 및 워핑 엔드를 하나의 갑판 장비 기초에 통합합니다. 케이블 리프터는 앵커 체인을 처리하고, 드럼은 지정된 계류 로프를 관리하며, 워핑 엔드는 보조 로프 처리를 제공합니다. 복합 구성은 기계 발자국을 줄이고 앵커링 및 계류 기능을 모두 수행하기 위해 하나의 구동 패키지가 필요한 경우 갑판 통합을 단순화할 수 있습니다.
공급되는 시리즈는 19~70mm의 앵커 체인 직경, 15.3~208.3kN의 윈드라스 작업 하중(70mm 항목 보정 후), 20~150kN의 드럼 계류 인장력, 그리고 제공된 표에서 최대 32.5mm x 200m의 로프 용량을 포함합니다. 최종 선택 시 앵커 체인 등급, 앵커링 깊이, 앵커 질량, 드럼 로프 구조, 브레이크 및 클러치 배열, 전기 공급, 제어 철학, 기초 반응 및 클래스 요구 사항을 확인해야 합니다. 복합 윈드라스/계류 윈치의 경우, 앵커링 기능에는 ISO 4568:2021이 적용되고, 계류 윈치 기능에는 ISO 3730:2012가 추가로 관련됩니다.
빠른 사양
- 앵커 체인 범위: 19–70mm → 집시 포켓 형상은 정확한 스터드 링크 체인 크기 및 승인된 체인 등급과 일치해야 합니다.
- 윈드라스 작업 하중: 15.3–208.3kN → 공급되는 시리즈는 등급 2 / A2 유형의 하중 진행을 따릅니다. 최종 작업량은 체인 등급 및 앵커링 깊이에 따라 달라집니다.
- 앵커 체인 속도: 대부분의 크기에 대해 ≥9m/min, 가장 작은 그룹에 대해 ≥12m/min 표시 → 승인된 모델 및 표준 작업량 기준을 확인하십시오.
- 드럼 계류 인장력: 20–150kN → 이는 공급되는 구성의 로프 드럼 인장력이며, 계류 라인 MBL, WLL, SWL 또는 브레이크 유지 하중이 아닙니다.
- 계류 로프 속도: ≥12–15m/min → 인장력, 드럼 레이어, 로프 직경 및 작업량과 함께 선택됩니다.
- 로프 용량: 15mm x 120m ~ 32.5mm x 200m → 용량은 로프 직경 x 적재 길이이며, 드럼 직경이 아닙니다.
- 구성: 싱글 집시 + 싱글 드럼 + 싱글 워핑 엔드 → 앵커 처리, 로프 저장/계류 및 보조 워핑을 하나의 장치에 결합합니다.
- 구동 및 제어: 전기식, 로컬 제어 및 원격 제어 가능 → 전압, 주파수, 모터 작업량, 시동 방식, 보호 및 비상 정지 로직은 프로젝트 확인이 필요합니다.
주요 기술 매개변수
|
체인 직경 (mm) |
윈드라스 작업 하중 (kN) |
체인 속도 (m/min) |
드럼 계류 인장력 (kN) |
계류 속도 (m/min) |
로프 용량 (mm x m) |
모터 출력 (kW) |
|---|---|---|---|---|---|---|
| 19 / 20.5 / 22 | 15.3 / 17.9 / 20.6 | ≥12 | 20 | ≥12 | 15 x 120 | 8.5 / 3.5 |
| 24 / 26 / 28 | 24.5 / 28.7 / 33.3 | ≥9 | 20 | ≥12 | 15 x 120 | 8.5 / 3.5 |
| 30 | 38.3 | ≥9 | 30 | ≥12 | 18 x 150 | 11 / 11 / 7.5 |
| 32 / 34 / 36 | 43.5 / 49.1 / 55.1 | ≥9 | 50 | ≥12 | 20.5 x 150 | 16 / 16 / 11 |
| 38 / 40 / 42 | 61.4 / 68.0 / 75.0 | ≥9 | 50 | ≥12 | 20.5 x 150 | 22 / 22 / 16 |
| 44 / 46 / 48 | 82.3 / 89.9 / 97.9 | ≥9 | 75 | ≥12 | 26 x 200 | 30 / 30 / 22 |
| 50 / 52 / 54 | 106.3 / 114.9 / 123.9 | ≥9 | 75 | ≥15 | 26 x 200 | 30 / 30 / 22 |
| 56 / 58 / 60 | 133.3 / 143.0 / 153.0 | ≥9 | 75 | ≥15 | 26 x 200 | 45 / 45 / 30 |
| 62 / 64 | 163.4 / 174.1 | ≥9 | 100 | ≥15 | 30 x 200 | 45 / 45 / 30 |
| 66 / 68 / 70 | 185.1 / 196.5 / 208.3 | ≥9 | 150 | ≥15 | 32.5 x 200 | 60 / 60 / 45 |
선택 및 문의 가이드
1단계:승인된 앵커링 배열에서 앵커 체인 직경, 체인 등급, 스터드 링크 표준, 앵커 질량, 최대 앵커링 깊이 및 체인 스토퍼 장착 여부를 확인하십시오.
2단계:클래스 및 선박 설계에 따라 필요한 윈드라스 작업 하중, 과부하/단기 인장력, 케이블 리프터 속도, 브레이크 유지 요구 사항, 클러치 배열 및 집시 포켓 세부 정보를 확인하십시오.
3단계:계류 로프 유형, 직경, 필요한 드럼 인장력, 라인 속도, 적재 길이, 드럼 레이어 기준, 로프 MBL/LDBF(해당되는 경우)를 확인하고 드럼이 저장, 작업 또는 둘 다를 위해 의도되었는지 확인하십시오.
4단계:단일 집시, 드럼 및 워핑 엔드가 독립적인 클러치/브레이크 제어를 필요로 하는지 확인하고 의도된 앵커 및 계류 작동 순서를 제공하십시오.
5단계:전기 공급, 모터 작업량, 로컬/원격 제어 요구 사항, 비상 정지, IP 보호, 주변 조건, 갑판 배치, 라인 리드, 유지 보수 간격 및 기초 정보를 제공하십시오.
6단계:클래스 협회, FAT/하중 테스트 범위, 문서, 코팅 시스템, 수량, 배송 목적지 및 배송 일정을 확인하십시오. 앵커 배열, 계류 배열 및 GA 도면이 있는 경우 제공하십시오.
구조
전기 모터 | 감속 기어박스 | 단일 케이블 리프터/집시 | 지정된 집시 클러치 및 브레이크 | 단일 로프 드럼 | 지정된 드럼 브레이크/클러치 | 워핑 엔드 | 메인 샤프트 및 베어링 | 베이스 프레임 | 로컬 제어 | 지정된 경우 원격 제어 인터페이스
앵커 처리, 계류 드럼 및 제어 엔지니어링
- 케이블 리프터는 정확한 앵커 체인 직경, 스터드 링크 형상 및 체인 등급과 일치해야 합니다. 명목상의 체인 직경만으로는 최종 집시 제조에 충분하지 않습니다.
- 윈드라스 작업 하중은 주어진 직경에 대한 보편적인 고정 값이 아닙니다. 체인 등급 및 앵커링 깊이는 필요한 앵커링 작업량에 영향을 미칩니다. 따라서 공급되는 하중 표는 프로젝트 체인 및 깊이와 비교하여 확인해야 합니다.
- 집시 브레이크, 클러치 및 체인 스토퍼는 다른 기능을 수행합니다. 체인 스토퍼와 앵커링 배열은 승인된 기준 없이 장기간의 앵커 체인 하중이 윈드라스 브레이크에 할당되지 않도록 조정해야 합니다.
- 계류 드럼은 로프 유형, 직경, 필요한 인장력, 작업 레이어 및 저장 길이에 따라 선택해야 합니다. 드럼에서의 인장력은 계류 라인 MBL/LDBF 또는 브레이크 유지 용량과 동일하지 않습니다.
- 워핑 엔드는 보조 로프 처리를 위한 것이며 로프 저장 드럼으로 취급해서는 안 됩니다. 의도된 로프에 대해 프로파일, 직경 및 안전한 라인 리드를 확인해야 합니다.
- 복합 장비는 갑판 공간을 절약할 수 있지만, 기초는 앵커 체인 힘, 드럼 로프 인장력, 기계 토크, 브레이크 반응 및 동적 하중을 갑판 구조로 전달해야 합니다. 기초 하중은 승인된 제작자 도면에서 가져와야 합니다.
- 로컬 및 원격 제어는 체인 및 로프 리드의 명확한 가시성을 위해 배치되어야 하며 선박의 안전 계류 철학을 따라야 합니다. 제어 인터록은 설계에서 요구되는 경우 호환되지 않는 동시 작동을 방지해야 합니다.
- 조립된 윈드라스/윈치 시스템에 대해 공장 인수 테스트를 지정할 수 있습니다. ISO 4857:2023은 프로젝트에서 채택될 때 윈드라스 및 윈치 FAT 절차에 대한 현재 국제 참조를 제공합니다.
사용자 정의 속성
- 제품 유형: 복합 전기 앵커 윈드라스 및 계류 윈치 → 하나의 장비 기초에 앵커링 및 로프 처리 기능을 통합합니다.
- 앵커 체인: 19–70mm → 정확한 등급, 스터드 링크 치수 및 집시 포켓 형상은 확인되어야 합니다.
- 윈드라스 작업 하중: 보정된 공급 시리즈에서 15.3–208.3kN → 최종 요구 사항은 체인 등급 및 앵커링 깊이에 따라 달라집니다.
- 케이블 리프터 속도: ≥9–12m/min → 모델별 값은 선택된 표준 및 프로젝트 요구 사항에 대해 확인되어야 합니다.
- 계류 드럼 인장력: 20–150kN → 라인 SWL 또는 MBL이 아닌 드럼 작동 인장력입니다.
- 로프 용량: 15 x 120 ~ 32.5 x 200mm x m → 공급되는 표의 로프 직경 x 명목 적재 길이입니다.
- 구성: 싱글 집시 + 싱글 드럼 + 싱글 워핑 엔드 → 클러치 및 브레이크 배열은 선택된 모델에 따라 달라집니다.
- 구동: 전기 → 전압, 주파수, 작업량, 시동기/VFD 배열, 인클로저 및 공간 히터는 확인되어야 합니다.
- 제어: 로컬/원격 → 승인된 작동 철학에 따른 비상 정지, 인터록 및 제어 스테이션 위치입니다.
- 인증 요구 사항: 프로젝트 요구 사항에 따라 및 클래스 승인 대상 → 조사, 인증서 및 FAT 범위는 제조 전에 합의되어야 합니다.
작동 방식
전기 모터가 감속 기어박스를 구동 → 선택된 클러치가 필요한 작업 요소를 연결 → 케이블 리프터가 앵커 체인을 올리거나 내립니다 / 드럼이 지정된 계류 로프를 처리하고 저장합니다 / 워핑 엔드가 보조 로프 처리를 제공합니다 → 브레이크 및 체인 스토퍼가 승인된 작동 절차에 따라 시스템을 고정합니다 → 제어 및 인터록이 안전한 작동 모드를 관리합니다
응용 분야
벌크 캐리어 | 일반 화물선 | 유조선 | 컨테이너선 | 해양 지원 선박 | 순찰 및 서비스 선박 | 바지선 | 신조 앵커 및 계류 스테이션 | 교체 및 개조 프로젝트
인증 및 장점
설계 검토, 재료 추적성, 기어박스 및 모터 문서, 치수 검사, 기능 테스트, 합의된 하중 테스트, 브레이크/클러치 테스트, 전기 점검, 코팅 검사, FAT 기록 및 클래스 입회는 프로젝트 요구 사항에 따라 준비될 수 있습니다. 인증서는 합의된 검사 범위에 따라 요청 시 제공되며, 선택된 분류 협회의 승인 절차를 따릅니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.
도면 및 사진
자주 묻는 질문
Q1: 주어진 앵커 체인 직경에 대해 올바른 윈드라스 작업 하중은 어떻게 선택됩니까?
A1: 체인 직경은 하나의 입력일 뿐입니다. 필요한 윈드라스 작업량은 앵커 체인 등급, 앵커링 깊이, 앵커 질량 및 적용 가능한 표준/클래스 규칙에도 의존합니다. 공급되는 시리즈는 등급 2 / A2 유형의 하중 진행을 따르며, 체인 등급 또는 앵커링 깊이가 변경되는 경우 확인해야 합니다.
Q2: 20–150kN 계류 인장력이 계류 라인 SWL 또는 MBL과 같습니까?
A2: 아닙니다. 이 기계 시리즈에 대해 명시된 드럼 작동 인장력입니다. 계류 라인 MBL/LDBF, 라인 WLL, 드럼 인장력, 브레이크 유지 용량 및 계류 설비의 강도는 별도의 엔지니어링 값이며 혼합해서는 안 됩니다.
Q3: 단일 집시 단일 드럼 복합 장치를 확인하기 전에 어떤 정보가 필요합니까?
A3: 앵커 체인 크기 및 등급, 앵커 질량 및 깊이, 필요한 앵커링 하중 및 브레이크 기준, 로프 직경/구조/길이, 드럼 인장력 및 속도, 워핑 엔드 작업량, 전기 공급, 제어 철학, 클래스 협회, 갑판 배치 및 기초 제약 조건을 제공하십시오.
