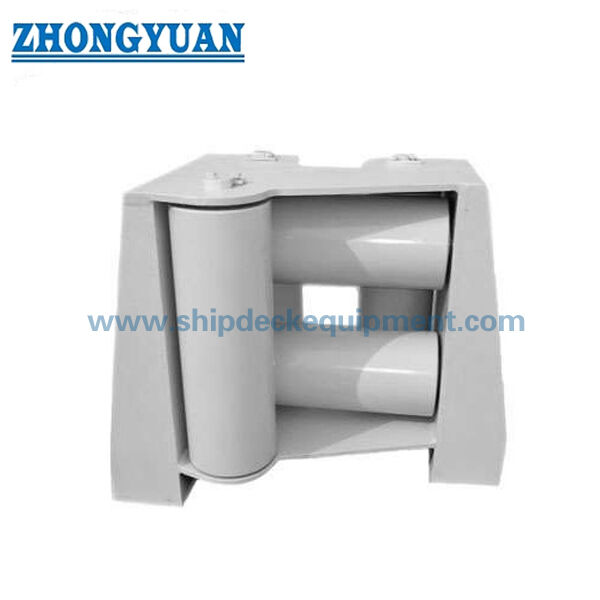

5 롤러 유니버설 페어리드와 상반 롤러
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | C형 | 재료: | C-Mn강, 연강, 스테인레스강 |
|---|---|---|---|
| 기준: | CB/T*3062-2011 | 어떤 롤러.: | 5개 롤러 |
| 강철 케이블 직경: | 14~44mm, 19.5-68mm | 나일론 로프 직경: | 36~100mm |
| 무게: | 139~2877kg | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층에 대한 샌드 블래스트, 연마, 아연 도금, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
| 강조하다: | 선박 견인장비 보편적 페어리드,CB/T 3062 유니버설 페어리드,5 튜브 롤러 유니버설 페어 리드 |
||
제품 설명
5 롤러 유니버설 페어리드와 상반 롤러
제품 개요
The CB/T 3062 Type C five-roller universal fairlead with upper roller is a shipside rope-guiding fitting used on the freeboard deck or bulwark area where mooring or towing ropes need controlled entry from multiple directions.배열은 슬라이딩 접촉과 로프의 지방 경부 감소하면서 페어리드 개척을 통해 철 철 로프 또는 나일론 로프를 안내하기 위해 세 개의 수직 롤러와 두 개의 수평 롤러를 결합합니다..
이 페이지는 제공된 CB/T 3062-2011 C형 제품 데이터에서 작성되었습니다.CB/T 3062-2011에 대한 온라인 참조 정보는 표준을 분류를 포함하는 롤러 헤드 페어리드 표준으로 식별합니다., 요구 사항, 시험 방법, 검사 규칙, 표시, 포장 및 롤러 헤드 페어리드의 운송. 제공 된 표는 SWL 값을 제공하지 않으므로 부하 표시, 로프 리드 각,선체 강화, 및 클래스 검사 범위는 제안 전에 프로젝트 도면 또는 공식 표준 요구 사항에 의해 확인되어야합니다.
빠른 사양
- 제품 종류: C형 5 롤러 보편적 페어리드, 상반 롤러 → 배 옆 로프 가이드, 매어링 및 롤 로프 방향 제어
- 표준 참조: CB/T 3062-2011 → 용기 도면에서 CB/T 롤러 헤드 페어리드 배열을 지정할 때 사용된다.
- 롤러 배열: 세 개의 수직 롤러 + 2 개의 수평 롤러 → 여러 입구 방향에서 로프 경로를 안내하고 로프 점프 위험을 제어하는 데 도움이됩니다.
- 설치 위치: 배 옆 / 자유 선장 갑판 / 둥지 좌석 → 용접 구조, 개방 공백 및 지역 강화는 생산 전에 확인되어야 합니다.
- 제공된 데이터에서 적용 가능한 로프 범위: 철선 로프 19.5~68mm 및 나일론 로프 36~100mm → 최종 로프 사이즈 선택은 배의 매킹 또는 롤링 배열을 따라야합니다.
- 제공 된 주요 차원: E, F, D, d, L, L1, L2, L3, B, B1, B2, H, H1 → 웹 페이지 도면, 좌석 배열 및 교체 검사에 유용합니다.
- 제공된 데이터에서 무게 범위: 182 ∼ 4021 kg → 취급, 설치 승강, 갑판 구조 검토, 포장 및 화물 계획에 중요합니다.
- 표면 처리: Sa 2.5 + 1층 에포시 상점 프라이머, 닦은, 젤리화 또는 사용자 정의 처리 → 최종 코팅은 용기 사양을 따라야합니다.
주요 기술 매개 변수
| 철선 다이아 |
나일론 실 다이아 |
E | F | D | d | L | 오 | L2 | L3 | B | B1 | B2 | H | H1 | 무게 (kg) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0으로5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
| 22.5 | 40 | 200 | 150 | 120 | 50대05 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
| 26 | 45 | 200 | 180 | 130 | 55-0입니다5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
| 32 | 70 | 220 | 180 | 150 | 65-05 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
| 34.5 | 80 | 240 | 200 | 160 | 70대 0대5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
| 37.5 | 85 | 240 | 200 | 180 | 80대 0대5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 7780 | 380 | 895 |
| 43 | 95 | 260 | 210 | 200 | 90대 0대5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
| 52 | 100 | 260 | 220 | 230 | 100-0입니다.5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
| 68 | - | 320 | 250 | 320 | 150대 05 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
선택 및 조사 가이드
단계 1: 요구되는 표준과 모델을 확인합니다: CB/T 3062-2011 C형 5 롤러 보편적 페어리드 상반 롤러
단계 2: 로프 종류와 크기를 확인합니다: 철 철 로프 지름, 나일론 로프 지름, 로프 구조, 그리고 페어 리드가 매킹, 롤링 또는 교체용인지 확인합니다.
단계 3: 로프 리드 방향, 상대 로프 각, 선박 부근 개척, 자유 보드 갑판 배열, 그리고 배 도면에 의해 상단 롤러가 요구되는지 확인합니다.
단계 4: 좌석 구조, 용접 인터페이스, 선체 / 성벽 강화, 설치 면적, 롤러 제거 공간 및 유지 보수 접근을 확인합니다.
단계 5: 재료 요구 사항을 확인합니다: C-Mn 강철, 부드러운 강철, 스테인리스 강철 또는 프로젝트 특정 재료 등급; 필요한 경우 샤프트, 부시, 롤러 및 프레임 재료 할당을 확인합니다.
단계 6: 표면 처리, 코팅 시스템, 검사 범위, NDT 요구 사항, 클래스 인증서 요구 사항, 양, 배송 목적지 및 필요한 배송 시간을 확인합니다.
단계 7: GA 도면, 배 옆 배치 도면, 기존 페어 리드 사진, 로프 경로 스케치 또는 가능한 경우 대체 차원을 제공하십시오.
구조
Type C five-roller frame | Three vertical rollers | Two horizontal rollers including upper roller | Shipside seat / welded frame | Rope-contact roller surfaces | Roller shafts and retaining parts | Bulwark / freeboard deck installation interface | Shop primer or specified surface treatment
로프 가이드, 롤러 및 설치 장점
- C형 배열은 세 개의 수직 롤러와 두 개의 수평 롤러를 사용하여 여러 방향에서 로프 입구를 안내합니다.운용 중에 선 방향이 변경될 수 있는 선측 매어링 또는 롤링 스테이션에서 유용합니다..
- 상위 수평 롤러는 페어리드 개척 내부의 로프 경로를 제어하는 데 도움이 되고 배 배열과 리드 각도가 올바르게되면 로프 가이드 경로에서 탈 위험성을 줄일 수 있습니다.
- 롤러 접촉은 고정된 표면과 비교하여 미끄러지는 마찰을 감소시킵니다. 그러나 롤러 회전, 샤프트 정렬, 부시 상태, 윤활 또는 베어 디자인,그리고 유지보수 접근은 실제 서비스 성능에 대해 확인되어야 합니다..
- 부드러운 롤러 표면과 코레드 접촉 가장자리는 철 철 로프 로프 및 나일론 로프에 대한 지역 마모를 줄이는 데 도움이됩니다. 최종 로프 수명은 로프 구조, 부하, 라인 각, 표면 완성,유지보수 상태.
- 용접 된 좌석과 프레임은 배 옆 또는 자유 보드 갑판 구조로 로프 반응 세력을 전송; 지역 강화, 용접 세부 사항,배조장이나 설계사무소에서 배조장 열기를 확인해야 합니다..
- 다른 재료 옵션은 논의 될 수 있지만, 롤러, 프레임, 샤프트, 부시 및 유지 부품의 정확한 재료 등급은 생산 및 인증서 준비 전에 확인되어야합니다.
- 클래스 검사, 재료 인증서, 차원 검사, NDT 및 추가 테스트는 프로젝트 요구 사항 및 합의 된 검사 범위에 따라 구성 될 수 있습니다.
사용자 지정 속성
- 표준: CB/T 3062-2011 → 조선소, 소유자 또는 설계 도면에서 CB/T 롤러 헤드 페어리드 배열을 지정할 때 사용.
- 타입: C형, 상위 롤러 → 선상 로프 가이드용 5 롤러 보편적 페어리드 구성
- 롤러 배열: 3개의 수직 + 2개의 수평 롤러 → 페어리드 오프닝을 둘러싼 다방향 로프를 지원합니다.
- 로프 호환성: 스틸 와이어 로프 19.568 mm / 나일론 로프 36100 mm 제공 된 데이터에서 → 최종 로프 선택은 배 로프 배열과 함께 확인해야합니다.
- 설치: 배 옆 / 자유 보드 데크 / 밸워크 좌석 → 용접 된 인터페이스, 구조 강화, 개척 크기 및 유지 보수 허리는 확인되어야합니다.
- 재료: C-Mn 강철 / 부드러운 강철 / 스테인리스 강철 → 정확한 등급과 부품 배분은 코팅 전에 확인해야합니다.
- 표면 처리: Sa 2.5 폭파 + 에포시 상점 프라이머 / 닦은 / 젤리화 / 맞춤 → 최종 코팅은 용기 사양 또는 고객의 요구에 따라됩니다.
- 부하 데이터: 제공된 테이블에 SWL가 제공되지 않습니다 → 공식 표준 테이블, 프로젝트 계산 또는 승인 된 도면으로 확인 될 때까지 SWL을 표시하지 마십시오.
- 인증서 요구 사항: 주문 범위에 따라 사용할 수 있습니다 → 클래스 인증서, 재료 인증서, 제조자 인증서 및 목격자 검사 생산 전에 확인해야합니다.
어떻게 작동 합니까?
Mooring or towing rope approaches the shipside fairlead → Rope enters between the vertical and horizontal rollers → Rollers rotate and guide the rope path → Upper roller helps keep the rope within the controlled opening → Local reaction force is transferred through the welded seat and shipside structure
신청서
Commercial ships | Naval vessels when specified by drawing | Offshore support vessels when approved by project requirement | Shipside mooring stations | Towing rope guide positions | Freeboard deck rope openings | Newbuilding and replacement projects
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: C형 5 롤러 페어리드와 간단한 롤러 페어리드 사이의 차이점은 무엇입니까?
A1: C형은 3개의 수직 롤러와 2개의 수평 롤러를 결합하여 상단 롤러를 포함하여 배 옆의 제어된 열로 로프를 안내합니다.그것은 로프 경로가 달라질 수 있고 배 도영은 다방향 로프 지도가 필요한 경우에 더 적합합니다.
Q2: 이 페어리드는 철회로와 나일론 로드 둘 다 사용할 수 있습니까?
A2: 예, 제공 된 표에는 철 철 로프 지름이 19.5 ~ 68 mm, 나일론 로프 지름이 36 ~ 100 mm가 나 있습니다. 최종 선택은 여전히 로프 구조, 로프 지름,선각, 설계 부하, 롤러 크기, 그리고 선박 배치.
Q3: 제공된 테이블을 기준으로 SWL를 표시할 수 있나요?
A3: 제공 된 표에는 SWL 값이 포함되어 있지 않으므로 SWL는 이러한 데이터만으로 표시되어서는 안됩니다. official standard table, project calculation,승인된 도면, 그리고 사용자와 제조사 사이의 합의.
