선측 5롤러 유니버설 페어리드 (상부 롤러 포함) | CB/T 3062-2011 Type C
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | C형 | 재료: | C-Mn강, 연강, 스테인레스강 |
|---|---|---|---|
| 기준: | CB/T*3062-2011 | 어떤 롤러.: | 5개 롤러 |
| 강철 케이블 직경: | 14~44mm, 19.5-68mm | 나일론 로프 직경: | 36~100mm |
| 무게: | 139~2877kg | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층에 대한 샌드 블래스트, 연마, 아연 도금, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA. | ||
| 강조하다: | 선박 견인장비 보편적 페어리드,CB/T 3062 유니버설 페어리드,5 튜브 롤러 유니버설 페어 리드 |
||
제품 설명

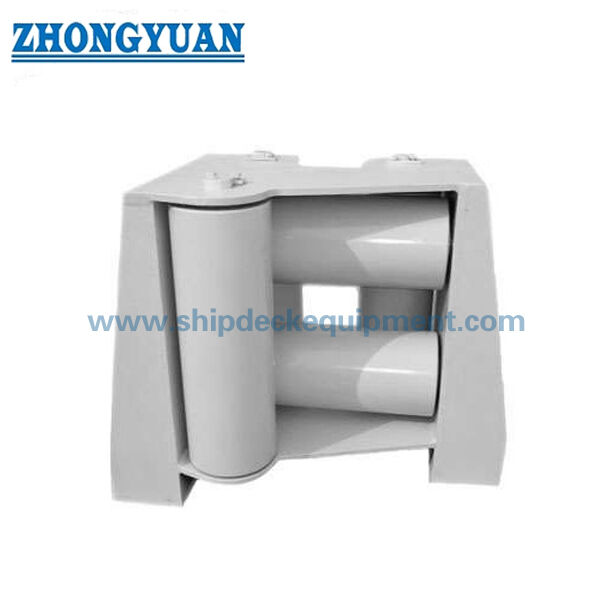

선측 5롤러 유니버설 페어리드 상부 롤러 포함 | CB/T 3062-2011 타입 C
제품 개요
상부 롤러가 있는 CB/T 3062 타입 C 5롤러 유니버설 페어리드는 선측 갑판 또는 벌크헤드 구역에서 계류 또는 예인 로프가 여러 방향에서 제어된 진입이 필요한 경우 사용되는 선측 로프 안내 장치입니다. 이 구성은 3개의 수직 롤러와 2개의 수평 롤러를 결합하여 페어리드 개구부를 통해 강선 또는 나일론 로프를 안내하며 슬라이딩 접촉 및 국부 로프 마모를 줄입니다.
이 페이지는 제공된 CB/T 3062-2011 타입 C 제품 데이터를 기반으로 작성되었습니다. CB/T 3062-2011에 대한 온라인 참조 정보는 해당 표준을 롤러 헤드 페어리드의 분류, 요구 사항, 시험 방법, 검사 규칙, 마킹, 포장 및 운송을 다루는 롤러 헤드 페어리드 표준으로 식별합니다. 제공된 표에는 SWL 값이 없으므로, 인용 전에 프로젝트 도면 또는 공식 표준 요구 사항에 따라 하중 마킹, 로프 리드 각도, 선체 보강 및 클래스 검사 범위를 확인해야 합니다.
빠른 사양
- 제품 유형: 타입 C 5롤러 유니버설 페어리드 상부 롤러 포함 → 계류 및 예인 로프 방향 제어를 위한 선측 로프 가이드.
- 표준 참조: CB/T 3062-2011 → 선박 도면에서 CB/T 롤러 헤드 페어리드 구성을 지정할 때 사용됩니다.
- 롤러 구성: 수직 롤러 3개 + 수평 롤러 2개 → 여러 진입 방향에서 로프 경로를 안내하고 로프 이탈 위험을 제어하는 데 도움이 됩니다.
- 설치 위치: 선측 / 자유 현가 갑판 / 벌크헤드 시트 → 용접 구조, 개구부 간격 및 국부 보강은 생산 전에 확인해야 합니다.
- 제공된 데이터의 적용 가능한 로프 범위: 강선 19.5–68mm 및 나일론 로프 36–100mm → 최종 로프 크기 선택은 선박 계류 또는 예인 구성에 따라야 합니다.
- 제공된 주요 치수: E, F, D, d, L, L1, L2, L3, B, B1, B2, H 및 H1 → 웹페이지 도면, 시트 배치 및 교체 확인에 유용합니다.
- 제공된 데이터의 무게 범위: 182–4021kg → 취급, 설치 리프팅, 갑판 구조 검토, 포장 및 화물 계획에 중요합니다.
- 표면 처리: Sa 2.5 샌드블라스팅 + 에폭시 샵 프라이머 1회 도포, 연마, 아연 도금 또는 맞춤형 처리 → 최종 코팅은 선박 사양을 따라야 합니다.
주요 기술 매개변수
| 강선 직경. |
나일론 로프 직경. |
E | F | D | d | L | Ll | L2 | L3 | B | B1 | B2 | H | H1 | 무게 (kg) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 7780 | 380 | 895 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
선택 및 문의 가이드
1단계: 필요한 표준 및 모델 확인: CB/T 3062-2011 타입 C 5롤러 유니버설 페어리드 상부 롤러 포함.
2단계: 로프 유형 및 크기 확인: 강선 직경, 나일론 로프 직경, 로프 구성 및 페어리드가 계류, 예인 또는 교체에 사용되는지 여부.
3단계: 로프 리드 방향, 상대 로프 각도, 선측 개구부, 자유 현가 갑판 구성 및 상부 롤러가 선박 도면에 의해 요구되는지 확인.
4단계: 시트 구조, 용접 인터페이스, 선체/벌크헤드 보강, 설치 간격, 롤러 제거 공간 및 유지보수 접근성 확인.
5단계: 재료 요구 사항 확인: C-Mn 강, 연강, 스테인리스강 또는 프로젝트별 재료 등급; 필요한 경우 샤프트, 부싱, 롤러 및 프레임 재료 할당 확인.
6단계: 표면 처리, 코팅 시스템, 검사 범위, NDT 요구 사항, 클래스 인증서 요구 사항, 수량, 배송지 및 필요한 배송 시간 확인.
7단계: 가능한 경우 GA 도면, 선측 배치 도면, 기존 페어리드 사진, 로프 경로 스케치 또는 교체 치수 제공.
구조
타입 C 5롤러 프레임 | 수직 롤러 3개 | 상부 롤러 포함 수평 롤러 2개 | 선측 시트 / 용접 프레임 | 로프 접촉 롤러 표면 | 롤러 샤프트 및 고정 부품 | 벌크헤드/자유 현가 갑판 설치 인터페이스 | 샵 프라이머 또는 지정된 표면 처리
로프 안내, 롤러 및 설치 장점
- 타입 C 구성은 3개의 수직 롤러와 2개의 수평 롤러를 사용하여 여러 방향에서 로프 진입을 안내하며, 이는 로프 방향이 작동 중에 변경될 수 있는 선측 계류 또는 예인 스테이션에서 유용합니다.
- 상부 수평 롤러는 페어리드 개구부 내에서 로프 경로를 제어하는 데 도움이 되며, 선박 구성 및 리드 각도가 올바른 경우 가이드 경로에서 로프가 벗어나는 위험을 줄일 수 있습니다.
- 롤러 접촉은 고정 표면에 비해 슬라이딩 마찰을 줄이지만, 롤러 회전, 샤프트 정렬, 부싱 상태, 윤활 또는 베어링 설계 및 유지보수 접근성은 실제 서비스 성능을 위해 확인해야 합니다.
- 매끄러운 롤러 표면과 다듬어진 로프 접촉 가장자리는 강선 및 나일론 로프의 국부 마모를 줄이는 데 도움이 됩니다. 최종 로프 수명은 로프 구성, 하중, 라인 각도, 표면 마감 및 유지보수 상태에 따라 달라집니다.
- 용접된 시트와 프레임은 로프 반력을 선측 또는 자유 현가 갑판 구조로 전달합니다. 국부 보강, 용접 세부 사항 및 선체 개구부는 조선소 또는 설계 사무소에서 확인해야 합니다.
- 다양한 재료 옵션을 논의할 수 있지만, 롤러, 프레임, 샤프트, 부싱 및 고정 부품에 대한 정확한 재료 등급은 생산 및 인증서 준비 전에 확인해야 합니다.
- 클래스 검사, 재료 인증서, 치수 검사, NDT 및 추가 테스트는 프로젝트 요구 사항 및 합의된 검사 범위에 따라 준비할 수 있습니다.
사용자 정의 속성
- 표준: CB/T 3062-2011 → 조선소, 선주 또는 설계 도면에서 CB/T 롤러 헤드 페어리드 구성을 지정할 때 사용됩니다.
- 유형: 타입 C 상부 롤러 포함 → 선측 로프 안내를 위한 5롤러 유니버설 페어리드 구성.
- 롤러 구성: 수직 3개 + 수평 2개 롤러 → 페어리드 개구부 주변의 다방향 로프 리딩을 지원합니다.
- 로프 호환성: 제공된 데이터 기준 강선 19.5–68mm / 나일론 로프 36–100mm → 최종 로프 선택은 선박 로프 구성과 확인해야 합니다.
- 설치: 선측 / 자유 현가 갑판 / 벌크헤드 시트 → 용접 인터페이스, 구조 보강, 개구부 크기 및 유지보수 간격은 확인해야 합니다.
- 재료: C-Mn 강 / 연강 / 스테인리스강 → 정확한 등급 및 부품 할당은 인용 전에 확인해야 합니다.
- 표면 처리: Sa 2.5 샌드블라스팅 + 에폭시 샵 프라이머 / 연마 / 아연 도금 / 맞춤형 → 최종 코팅은 선박 사양 또는 고객 요구 사항을 따릅니다.
- 하중 데이터: 제공된 표에 SWL이 제공되지 않음 → 공식 표준 표, 프로젝트 계산 또는 승인된 도면으로 확인될 때까지 SWL을 표시하지 마십시오.
- 인증서 요구 사항: 주문 범위에 따라 사용 가능 → 클래스 인증서, 재료 인증서, 제작자 인증서 및 입회 검사는 생산 전에 확인해야 합니다.
작동 방식
계류 또는 예인 로프가 선측 페어리드에 접근 → 로프가 수직 및 수평 롤러 사이로 진입 → 롤러가 회전하며 로프 경로를 안내 → 상부 롤러가 제어된 개구부 내에서 로프를 유지하도록 도움 → 국부 반력이 용접된 시트와 선측 구조를 통해 전달됨
응용 분야
상선 | 도면에 지정된 경우 군함 | 프로젝트 요구 사항에 의해 승인된 경우 해양 지원 선박 | 선측 계류 스테이션 | 예인 로프 안내 위치 | 자유 현가 갑판 로프 개구부 | 신조 및 교체 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 준비할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.
도면 및 사진
자주 묻는 질문
Q1: 타입 C 5롤러 페어리드와 단순 롤러 페어리드의 차이점은 무엇입니까?
A1: 타입 C는 3개의 수직 롤러와 상부 롤러를 포함한 2개의 수평 롤러를 결합하여 제어된 선측 개구부를 통해 로프를 안내합니다. 로프 경로가 다양할 수 있고 선박 도면에서 다방향 로프 안내가 필요한 경우에 더 적합합니다.
Q2: 이 페어리드는 강선과 나일론 로프 모두에 사용할 수 있습니까?
A2: 예, 제공된 표에는 강선 직경 19.5~68mm, 나일론 로프 직경 36~100mm가 나열되어 있습니다. 최종 선택 시 로프 구성, 로프 직경, 라인 각도, 설계 하중, 롤러 크기 및 선측 구성을 여전히 확인해야 합니다.
Q3: 제공된 표를 기반으로 이 페어리드에 SWL을 표시할 수 있습니까?
A3: 제공된 표에는 SWL 값이 포함되어 있지 않으므로 이 데이터만으로는 SWL을 표시해서는 안 됩니다. 하중 표시는 공식 표준 표, 프로젝트 계산, 승인된 도면 및 사용자 간의 합의에 따라 확인해야 합니다.
