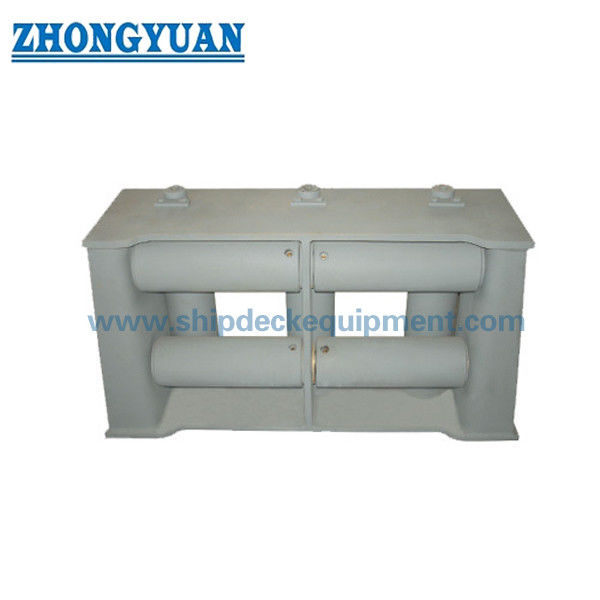

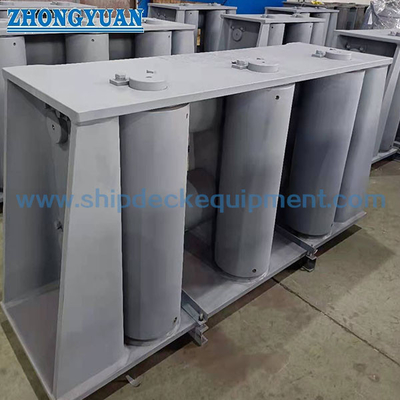

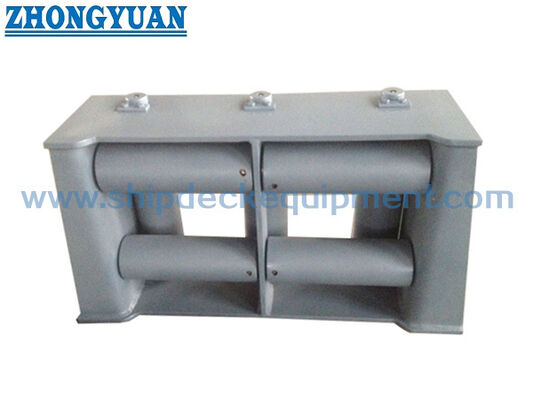

7롤 유니버설 페어리드 (상부 롤러 포함) | CB 3062 D 타입 (선박 계류 및 예인용)
제품 개요
CB 3062 D 타입 7롤 유니버설 페어리드는 계류 로프 또는 예인 케이블이 여러 방향에서 페어리드에 접근할 수 있는 선측 로프 안내 장치입니다. D 타입은 3개의 수직 롤러와 상부 롤러를 포함한 4개의 수평 롤러를 사용하여 더 넓은 작동 각도로 강선 로프와 나일론 로프를 안내하며 선박 구조물과의 직접적인 마찰을 줄입니다.
이 페이지는 제공된 파라미터 표를 기반으로 CB/T*3062-79 D 타입 7롤 페어리드에 대해 작성되었습니다. 일반적으로 자유현 데크의 선측 또는 이에 상응하는 계류/예인 로프 인입 위치에 설치됩니다. 이 제품은 윈치, 리프팅 장치 또는 독립형 하중 지지 예인 피팅이 아닌 로프 안내 페어리드로 취급해야 합니다. 로프 직경, 설치 구조, 국부 보강, 롤러 재질, 샤프트 세부 사항 및 인증 범위는 선박 도면 및 프로젝트 요구 사항에 따라 확인해야 합니다.
빠른 사양
- 제품 유형: 상부 롤러가 있는 7롤 유니버설 페어리드 → 선측 계류 및 예인 로프 경로를 위한 다방향 로프 안내.
- 표준 및 모델: CB/T*3062-79 D 타입 → 제공된 데이터는 제품을 7롤러 D 타입으로 식별합니다.
- 롤러 배열: 수직 롤러 3개 + 수평 롤러 4개 → 페어리드 개구부 주변의 여러 방향에서 로프를 안내하는 데 도움이 됩니다.
- 적용 로프 범위: 강선 로프 19.5 ~ 68.0 mm / 나일론 로프 36 ~ 100 mm → 로프 크기 선택 참조용으로 사용하며, SWL 또는 로프 파단 하중용이 아닙니다.
- 주요 크기 범위: 길이 944 ~ 2330 mm 및 높이 508 ~ 1130 mm → 선측 배치 확인, 설치 간격 및 견적 확인에 유용합니다.
- 무게 범위: 제공된 표에서 247 ~ 5100 kg → 취급, 설치 중 리프팅, 포장 및 운송 계획에 중요합니다.
- 설치 초점: 선측 / 자유현 데크 영역 → 선체 보강, 용접 세부 사항 및 로프 인입 각도는 조선소 또는 설계 사무소에서 확인해야 합니다.
- 제조 초점: 롤러 회전, 액슬 끼움, 접촉면 평활도, 프레임 정렬, 부식 방지 및 유지보수 가능한 롤러 어셈블리.
주요 기술 파라미터
| 강선 직경. |
나일론 로프 직경. |
E | F | D | d | L | Ll | L2 | L3 | B | Bl | B2 | H | Hl | 무게 (kg) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
선택 및 문의 안내
1단계: CB/T*3062-79 D 타입 7롤 유니버설 페어리드와 필요한 강선 또는 나일론 로프 직경을 확인합니다.
2단계: 선측 페어리드 주변에서 로프가 측면, 상단, 하단 또는 대각선 방향으로 진입할 수 있는지 여부를 포함하여 로프 인입 배열을 확인합니다.
3단계: 자유현 데크, 벌크헤드 또는 선측 구조물의 설치 위치와 사용 가능한 간격 및 주변 보강을 확인합니다.
4단계: 생산 전에 롤러, 액슬, 프레임, 부싱/베어링, 패스너 및 스토퍼 재질 요구 사항을 확인합니다.
5단계: 표면 처리 확인: Sa 2.5 블라스팅 + 에폭시 샵 프라이머, 최종 코팅, 아연 도금 마감, 연마된 스테인리스 스틸 또는 기타 지정된 처리.
6단계: 견적 전 인증 범위 확인: 제작사 인증서, 재료 인증서, 선급 인증서, NDT 보고서, 입회 검사 또는 프로젝트별 승인.
7단계: 수량, 선박 유형, 목적지, 필요한 배송 시간, 설치 도면 및 가능한 경우 참조 사진을 제공합니다.
구조
용접된 페어리드 프레임 | 수직 롤러 3개 | 수평 롤러 4개 | 상부 롤러 배열 | 롤러 샤프트/액슬 | 부싱 또는 베어링 접촉면 | 선측 장착 인터페이스 | 매끄러운 로프 접촉면 | 도장 또는 지정된 표면 처리
롤러 안내, 설치 및 엔지니어링 장점
- 7롤 배열은 단순한 2롤 또는 3롤 배열보다 더 넓은 각도 범위로 페어리드에 로프를 진입시키고 빠져나가게 합니다.
- 3개의 수직 롤러와 4개의 수평 롤러는 로프와 선박 구조물 간의 직접적인 접촉을 제한하는 데 도움이 되어 계류 및 예인 작업 중 로프 보호를 지원합니다.
- 각 롤러 접촉면은 강선 또는 나일론 로프를 손상시킬 수 있는 날카로운 모서리가 없는 매끄럽고 둥근 형태여야 합니다.
- 조립 후 롤러 회전을 확인하여 고정된 표면 위를 끌지 않고 마찰을 줄여 로프 방향을 재지정할 수 있도록 해야 합니다.
- 액슬, 부싱 또는 베어링, 패스너 및 스토퍼 배열은 유지보수가 중요한 부품이며 검사 및 교체를 위해 접근 가능해야 합니다.
- 선측 설치 구조는 로프 인입 각도, 국부 선체 보강, 용접 세부 사항 및 선급 또는 선주 검사 요구 사항과 함께 검토해야 합니다.
- 제공된 로프 직경 표는 선택 참조용으로만 사용해야 하며, 승인된 엔지니어링 데이터 없이는 SWL, MBL, 로프 파단 하중, 시험 하중 또는 허용 하중으로 변환해서는 안 됩니다.
사용자 정의 속성
- 표준: CB/T*3062-79 → 프로젝트 도면 또는 선주 사양이 이 7롤 유니버설 페어리드 배열을 요구할 때 사용합니다.
- 유형: D 타입 → 다방향 로프 안내를 위한 상부 롤러가 있는 7롤 유니버설 페어리드.
- 롤러 수량: 7개 롤러 → 제공된 설명에 따라 수직 3개, 수평 4개 롤러.
- 적용 로프: 강선 로프 19.5-68.0 mm / 나일론 로프 36-100 mm → 로프 유형, 선박 배치 및 프로젝트 도면에 따라 선택합니다.
- 재질: C-Mn 강 / 연강 / 스테인리스 강 → 정확한 롤러, 액슬, 프레임 및 패스너 재질은 견적 전에 확인해야 합니다.
- 설치: 선측 / 자유현 데크 영역 → 선체 보강, 용접 세부 사항 및 사용 가능한 공간은 도면으로 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머를 참조로 사용 → 최종 코팅, 아연 도금 또는 연마 마감은 프로젝트 사양을 따릅니다.
- 인증 요구 사항: 주문 범위에 따라 가능 → 선급 검사 및 인증 수준은 견적 전에 확인해야 합니다.
작동 방식
로프가 선측 페어리드에 접근 → 로프가 수직 및 수평 롤러 사이로 진입 → 로프 방향 변경 시 롤러 회전 → 고정된 선박 구조물과의 접촉 감소 → 국부 반력은 롤러 샤프트와 페어리드 프레임을 통해 보강된 선측 구조물로 전달됩니다.
응용 분야
상선 | 해군 지원 선박 | 예인선 | 작업선 | 프로젝트에 명시된 경우 해양 서비스 선박 | 선측 계류 스테이션 | 예인 로프 인입 위치 | 자유현 데크 로프 안내 | 신조 및 교체 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.
도면 및 사진
자주 묻는 질문
Q1: CB 3062 D 타입이 단순한 롤러 페어리드와 다른 점은 무엇인가요?
A1: D 타입은 3개의 수직 롤러와 4개의 수평 롤러를 포함한 7개의 롤러를 사용하여 더 넓은 범위의 방향에서 로프를 안내합니다. 따라서 선측 계류 또는 예인 스테이션 주변에서 로프 인입 각도가 변경되는 경우에 더 적합합니다.
Q2: 로프 직경 표를 SWL 또는 파단 하중으로 사용할 수 있나요?
A2: 아니요. 제공된 표는 주요 치수와 무게를 포함하여 적용 가능한 강선 및 나일론 로프 직경을 제공합니다. SWL, MBL, 로프 파단 하중, 시험 하중 또는 허용 하중은 제공하지 않습니다. 하중 승인은 선박 계류 또는 예인 설계에 따라 확인해야 합니다.
Q3: 이 페어리드를 주문하기 전에 무엇을 확인해야 하나요?
A3: 표준, D 타입, 로프 직경, 로프 인입 방향, 설치 위치, 재질, 표면 처리, 국부 보강, 인증 범위, 수량, 배송 목적지 및 필요한 배송 시간을 확인하십시오. 설치 도면 및 참조 사진을 강력히 권장합니다.
