제품 개요

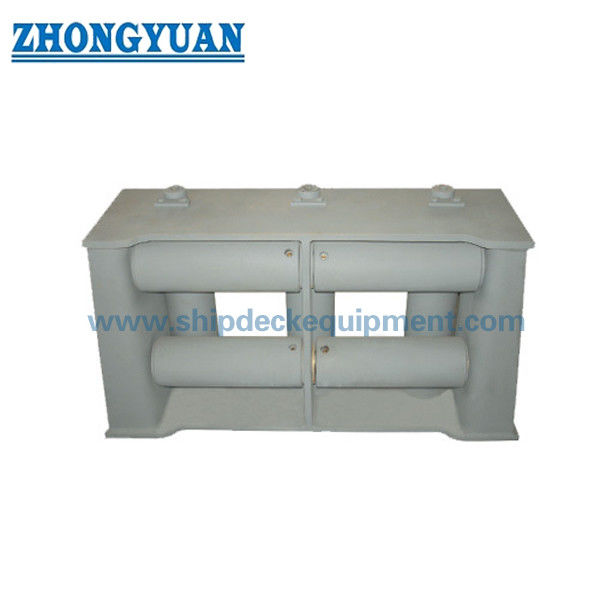

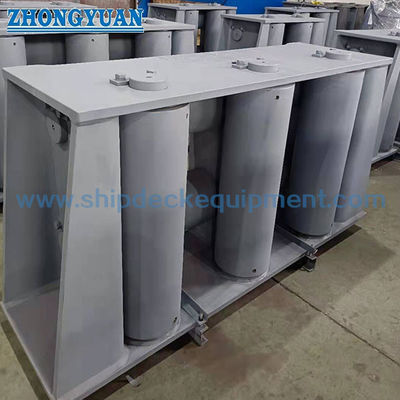

CB 3062 D형 7발 Universal Fairlead는 배에 있는 로프 가이드 장치로, 밧줄이나 롤 케이블이 여러 방향에서 페어리드에 접근할 수 있다.D형 배열은 세 개의 수직 롤러와 네 개의 수평 롤러를 사용합니다., 상단 롤러 배열을 포함하여, 배 구조에 대한 직접적인 마찰을 줄이는 동시에 더 넓은 작동 각도를 통해 철 철회 로프와 나일론 로프를 안내합니다.

이 페이지는 제공된 매개 변수 표를 기반으로 CB/T*3062-79 D형 7 롤러 페어리드용으로 작성되었습니다.그것은 일반적으로 자유 보드 데크의 선방에 설치되거나 비교 할 수 있는 매킹 / 롤 로프 리드 위치에 설치됩니다이 제품은 린치, 리프팅 장치 또는 독립적 인 부하를 운반하는 견인 장착 장치가 아닌 로프 가이드 페어리드처럼 취급되어야합니다. 로프 지름, 설치 구조, 지역 강화,롤러 재료, 셰프트 세부 사항 및 인증 범위는 배 도면 및 프로젝트 요구 사항에 따라 확인되어야합니다.

빠른 사양

• 제품 종류: 상단 롤러와 함께 7 롤러 보편적 페어리드 → 배 옆 매킹 및 롤링 로프 경로를위한 다방향 로프 안내.

• 표준 및 모델: CB/T*3062-79 유형 D → 제공 된 데이터는 제품을 7 개의 롤러를 가진 유형 D로 식별합니다.

• 롤러 배열: 3 개의 수직 롤러 + 4 개의 수평 롤러 → 롤러 롤러를 통해 롤러 롤러를 연결합니다.

• 적용 가능한 로프 범위: 철 철 로프 19.5 ~ 68.0 mm / 나일론 로프 36 ~ 100 mm → 로프 크기 선택 기준으로 사용, SWL 또는 로프 깨기 부하로 사용.

• 주요 사이즈 범위: L 944 ~ 2330 mm 및 H 508 ~ 1130 mm → 선박 배치 검사, 설치 허가 및 견제 확인에 유용합니다.

• 무게 범위: 제공 된 테이블에서 247 ~ 5100 kg → 설치, 포장 및 화물 계획 중에 취급, 들어 올리는 데 중요합니다.

• 설치 초점: 선박 옆 / 자유 선장 갑판 지역 → 선체 강화, 용접 세부 사항 및 로프 리드 각도 는 조선소 또는 설계 사무실에 의해 확인되어야 합니다.

• 제조 중점: 롤러 회전, 축 적합성, 접촉 표면의 매끄럽기, 프레임 정렬, 부식 보호 및 유지 관리 가능한 롤러 조립.

주요 기술 매개 변수

CB 3062 D형 7 롤러 유니버설 페어리드용 웹 페이지의 주요 차원. 다른 내용이 명시되지 않는 한 차원은 mm입니다. 웹 페이지 선택에 대한 표가 단순화되었습니다.제공 된 전체 차원 테이블은 백엔드 참조 섹션에 유지됩니다.

선택 및 조사 가이드

단계 1: CB/T*3062-79 D형 7 롤러 유니버설 페어리드 및 필요한 철회나 나일론 로프 지름을 확인합니다.

2단계: 로프 리드 배치, 로프 가 선박 옆 페어 리드 주위의 측면, 상단, 하단, 또는 대각선 방향으로 들어갈 수 있는지 여부를 포함하여 확인합니다.

단계 3: 자유 보드 데크, 보루어크 또는 배 옆 구조에 설치 위치를 확인하고, 사용 가능한 공백과 주변 장비를 확인합니다.

단계 4: 생산 전에 롤러, 축, 프레임, 부시 / 베어링, 고정 장치 및 막장 재료 요구 사항을 확인합니다.

단계 5: 표면 처리를 확인합니다: Sa 2.5 블래스팅 + 에폭시 점프 프라이머, 최종 코팅, 진료, 닦은 스테인리스 스틸 또는 기타 지정 된 처리가 필요합니다.

단계 6: 표기 전에 인증서의 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서, NDT 보고서, 목격자 검사 또는 프로젝트 특정 승인.

단계 7: 수량, 배의 종류, 목적지, 필요한 배송 시간, 설치 도면 및 사용 가능한 경우 참조 사진을 제공하십시오.

구조

Welded fairlead frame | 3 vertical rollers | 4 horizontal rollers | Upper roller arrangement | Roller shafts / axles | Bush or bearing contact area | Shipside mounting interface | Smooth rope-contact surfaces | Painted or specified surface treatment

롤러 안내, 설치 및 엔지니어링 장점

• 일곱 롤러 의 배열 은 단순한 두 롤러 나 세 롤러 의 배열 보다 더 넓은 각 범위 를 통해 로프 가 페어 리드 로 들어가고 나가는 데 도움 이 된다.

• 세 개의 수직 롤러와 네 개의 수평 롤러는 로프와 선박 구조 사이의 직접 접촉을 제한하는데 도움이 되며, 이는 매킹 및 롤링 작업 중에 로프 보호를 지원합니다.

• 각 롤러 접촉 표면 은 매끄럽고 둥글고 철회나 나일론 로프를 손상 시킬 수 있는 날카로운 가장자리가 없어야 합니다.

• 롤러 회전 을 조립 한 후 에 확인 하여 로프 를 고정 된 표면 위 에 끌고 다니는 것 보다 마찰 을 줄여서 회전 시킬 수 있다.

• 축, 부시 또는 베어링, 고정 장치 및 막장 장치 는 유지 보수에 중요한 부품이며 검사 및 교체에 접근 할 수 있어야 합니다.

• 선박 부근 설치 구조는 로프 리드 각도, 로컬 선체 강화, 용접 세부 사항 및 클래스 또는 소유자 검사 요구 사항과 함께 검토되어야 합니다.

• 공급된 로프 지름 표는 선택 기준으로만 사용됩니다. SWL, MBL, 로프 파기 부하, 시험 부하,또는 승인된 엔지니어링 데이터가 없는 허용 부하.

사용자 지정 속성

• 표준: CB/T*3062-79 → 프로젝트 도면 또는 소유자 사양이 이 일곱 롤러 페어리드 배열을 요구할 때 사용.

• 타입: 타입 D → 7 롤러 보편적 페어리드, 여러 방향 로프 안내를 위한 상단 롤러

롤러 양: 7 롤러 → 3 수직 및 4 수평 롤러 제공 된 설명에 따라.

• 적용 가능한 로프: 철 철 로프 19.5-68.0 mm / 나일론 로프 36-100 mm → 로프 유형, 배 배열 및 프로젝트 도면에 따라 선택하십시오.

• 재료: C-Mn 스틸 / 온화 스틸 / 스테인레스 스틸 → 정확한 롤러, 축, 프레임 및 고정 재료는 표기 전에 확인되어야합니다.

• 설치: 배 옆 / 자유 보드 갑판 지역 → 선체 강화, 용접 세부 사항 및 사용 가능한 공간은 도면을 통해 확인해야합니다.

• 표면 처리: Sa 2.5 블래스팅 + 에포시 샵 프라이머 참조 → 최종 코팅, 젤뱅화 또는 닦은 마무리 프로젝트 사양에 따라.

• 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 클래스 검사 및 인증 수준은 표기 전에 확인해야합니다.

어떻게 작동 합니까?

Rope approaches the shipside fairlead → The rope enters between vertical and horizontal rollers → Rollers rotate as the rope changes direction → Contact with fixed ship structure is reduced → Local reaction forces pass through the roller shafts and fairlead frame into the reinforced shipside structure

신청서

Commercial vessels | Naval support vessels | Tugboats | Workboats | Offshore service vessels when specified by project | Shipside mooring stations | Towing rope lead positions | Freeboard deck rope guidance | Newbuilding and replacement projects

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: CB 3062 타입 D가 더 간단한 롤러 페어리드와 다른 것은 무엇입니까?

A1: D형은 세 개의 수직 롤러와 네 개의 수평 롤러를 포함하여 일곱 개의 롤러를 사용하여 더 넓은 범위의 방향에서 로프를 안내합니다.이것은 로프 리드 각이 배변 매어링 또는 견인 역 주위에 변경되는 경우에 더 적합합니다.

Q2: 로프 지름 테이블은 SWL 또는 깨기 부하로 사용할 수 있습니까?

A2: 아닙니다. 제공 된 표는 적용 가능한 철 철회로 로프와 나일론 로프 지름과 주요 차원 및 무게를 제공합니다. SWL, MBL, 로프 깰 부하, 테스트 부하,또는 허용된 부하부하 승인은 배의 매킹 또는 롤링 설계에 따라 확인되어야 합니다.

Q3: 이 페어리드를 주문하기 전에 무엇을 확인해야 합니까?

A3: 표준, D형, 로프 지름, 로프 유도 방향, 설치 위치, 재료, 표면 처리, 지역 강화, 인증 범위, 양, 배송 목적지그리고 필요한 배달 시간설치 도면 및 참조 사진이 강력히 권장됩니다.
