ISO 13776 데크 스탠드 받침대 롤러 페어리드 | 선박 계류 및 예인용 싱글 롤러 로프 가이드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | ISO 13776:2012 | SWL: | 265KN ~ 1942KN(θ=90°), 186KN ~ 1373KN(θ=0°) |
|---|---|---|---|
| 유형: | 종류 A, 비, Ｃ | 공칭 크기: | 150-500 밀리미터 |
| 어떤 롤러.: | 단 롤러 | 재료: | 고장력강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 아연 도금, 광택 처리, 맞춤형 표면 처리 가능 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 강조하다: | ISO 13776 피데스텔 롤러 페어리드 |
||
제품 설명
ISO 13776 데크 스탠드 페데스탈 롤러 페어리드 | 선박 계류 및 예인용 단일 롤러 로프 가이드
제품 개요
ISO 13776 데크 스탠드 페데스탈 롤러 페어리드는 선박 갑판에서 계류 또는 예인선이 수직 롤러 주위에서 방향을 변경해야 하는 경우 사용되는 단일 롤러 로프 안내 장치입니다. 회전하는 강철 롤러는 로프 경로를 안내하고 고정된 접촉면과 비교하여 슬라이딩 마모를 줄이는 데 도움이 되며, 페데스탈 스탠드는 용접된 베이스를 통해 로프 반력 을 갑판 구조로 전달합니다.
이 페이지는 공칭 크기 Dn 150 ~ 500 및 제공된 데이터의 SWL 참조 값을 갖는 ISO 13776 데크 스탠드 페데스탈 롤러 페어리드에 대해 준비되었습니다. 제공된 프로젝트 데이터는 ISO 13776:2012 및 ISO 13755 강철 롤러를 명시하고 있으며, 온라인 ISO 정보는 ISO 13776:2020 및 ISO 13755:2020을 현재 공식 판으로 보여주므로 최종 견적, 도면 승인 및 제품 마킹 전에 필요한 표준 판을 확인해야 합니다.
빠른 사양
- 제품 유형: 데크 스탠드 페데스탈 롤러 페어리드 → 선박 계류 및 예인 로프 방향 제어를 위한 단일 수직 롤러 가이드.
- 기술 표준: 제공된 데이터의 ISO 13776:2012 → 온라인에서 ISO 13776:2020이 현재 판으로 나열되어 있으므로 프로젝트 판을 확인해야 합니다.
- 롤러 표준: ISO 13755 강철 롤러 → 롤러 유형 A / B / C는 선택된 d 치수 및 롤러 인터페이스에 영향을 미칩니다.
- 공칭 크기 범위: Dn 150 ~ 500 mm → 제공된 표에서 데크 스탠드 페어리드의 주요 선택 범위입니다.
- SWL 참조 범위: θ = 90°에서 265 ~ 1942 kN 및 θ = 0°에서 186 ~ 1373 kN → 제공된 데이터의 참조 로프 장력 값이며, 리프팅 용량이 아닙니다.
- 높이 및 무게 참조: H = 500 / 1000 / 1500 mm → 계산된 무게는 참조용이며 제공된 참고 사항에 따라 강철 롤러를 제외합니다.
- 재질 옵션: 고장력강, 스테인리스강, 주강, 구상흑연주철 → 최종 재질 등급 및 부품 할당은 생산 전에 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머, 아연 도금, 연마 또는 맞춤형 마감 → 최종 코팅은 프로젝트 부식 및 검사 요구 사항을 따라야 합니다.
주요 기술 매개변수
|
공칭 크기 Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
용접 다리 길이 | ||||||||
| 유형 A& B | 유형 C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
공칭 크기 Dn |
SWL |
계산된 무게 (kg) (참조용) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (톤) | (kN) | (톤) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a 동일한 용접량/강도에 따라 경사 용접이 가능합니다. b θ는 페데스탈 페어리드 상의 로프의 상대 각도입니다 (부록 A 참조). c SWL은 페데스탈 페어리드에 의한 로프 방향의 90° (θ= 90 °) 및 180° (θ=0 °) 편향을 기준으로 하는 최대 적용 가능한 로프 장력입니다. 표에 표시된 SWL은 참조용입니다. "SWL"은 실제 하중 조건에 따라 조정될 수 있으며, 실제 마킹은 사용자와 제조업체 간의 합의에 따라 이루어져야 합니다. d 계산된 무게는 페데스탈 페어리드의 강철 롤러를 제외한 참조용입니다. e d는 ISO 13755 강철 롤러에 명시된 강철 롤러 유형 (유형 A &B 및 유형 C)에 따라 결정됩니다. |
|||||||||||||||||
선택 및 문의 안내
1단계: 필요한 표준 판 확인: 제공된 ISO 13776:2012, 현재 ISO 13776 판 또는 프로젝트별 도면 요구 사항.
2단계: 페어리드 유형 A / B / C, 공칭 크기 Dn 150 ~ 500 및 ISO 13755 롤러 유형 확인 (d 치수는 선택된 강철 롤러 유형에 따라 달라짐).
3단계: 로프 방향, 상대 로프 각도 θ, 필요한 SWL 마킹, 실제 하중 조건 및 제품이 계류, 예인선 안내 또는 교체에 사용되는지 확인.
4단계: 데크 스탠드 높이 H, 데크 기초, 용접 인터페이스, 용접 다리 길이, 경사 용접 요구 사항, 보강 및 설치 간격 확인.
5단계: 페데스탈, 롤러, 샤프트, 부싱 및 관련 부품의 재질 등급 확인; 표면 처리, NDT 범위, 시험 요구 사항 및 인증서 요구 사항도 확인.
6단계: 수량, 선박 유형, 설치 도면, 로프 경로 스케치, 가능한 경우 참조 사진, 배송지 및 필요한 배송 시간 제공.
구조
단일 ISO 13755 강철 롤러 | 데크 스탠드 페데스탈 본체 | 롤러 샤프트 및 부싱 인터페이스 | 로프 접촉 롤러 표면 | 용접된 데크 베이스 | 용접 다리 Z1 / Z2 영역 | 선택적 경사 용접 | 샵 프라이머, 아연 도금, 연마 또는 지정된 표면 처리
계류, 예인 및 엔지니어링 장점
- 단일 롤러 페데스탈 설계는 제어된 방향 변경을 통해 계류 또는 예인선을 안내하며, 고정된 갑판 구조물에 대한 로프 슬라이딩 마모를 줄이는 데 도움이 됩니다.
- ISO 13755 롤러 호환성은 유형 A / B / C 롤러 인터페이스 치수, 특히 제공된 표에 나열된 d 치수를 선택하는 명확한 기준을 제공합니다.
- SWL 값은 로프 각도 조건별로 분리되어 있어 구매자가 하나의 하중 값을 모든 리드 각도 및 갑판 배열에 보편적으로 취급하는 것을 피할 수 있습니다.
- 데크 스탠드 높이 선택은 로프 리드 높이, 갑판 간격, 유지 보수 접근성 및 계류 또는 예인 장비 주변의 설치 레이아웃에 영향을 미칩니다.
- 용접 다리 값 Z1 및 Z2는 초기 설계 및 견적 참조용으로 제공됩니다. 실제 용접 세부 사항, 경사 및 갑판 보강은 승인된 도면을 따라야 합니다.
- 부드러운 롤러 표면, 올바른 샤프트 정렬 및 적절한 부싱 / 베어링 인터페이스는 롤러가 로프와 함께 회전하고 불필요한 국부 마모를 줄이는 데 도움이 됩니다.
- 주조, 용접, 가공, NDT, 표면 처리 및 인증서 범위는 주문 요구 사항, 검사 계획 및 클래스 승인 절차에 따라 준비할 수 있습니다.
- 이 페이지는 페어리드를 리프팅 장치로 설명하지 않습니다. 선박 계류 및 예인선 배열을 위한 로프 안내 장치입니다.
사용자 정의 속성
- 표준: 제공된 데이터의 ISO 13776:2012 → 프로젝트에서 제공된 판을 사용할지 또는 현재 ISO 13776 판을 사용할지 확인하십시오.
- 제품 유형: 데크 스탠드 페데스탈 롤러 페어리드 → 선박 갑판 구조물에 설치되는 수직 단일 롤러 로프 가이드.
- 공칭 크기: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → 로프 배열, SWL 참조 및 도면 요구 사항에 따라 선택하십시오.
- 롤러 유형: ISO 13755 강철 롤러에 따른 유형 A / B / C → 롤러 인터페이스 및 d 치수에 영향을 미칩니다.
- SWL 참조: θ = 90°에서 265–1942 kN 및 θ = 0°에서 186–1373 kN → 최종 마킹은 실제 하중 조건에 따라 사용자와 제조업체 간에 합의되어야 합니다.
- 계산된 무게: H = 500 / 1000 / 1500 mm 참조 값 → 제공된 참고 사항에 따르면 무게는 강철 롤러를 제외합니다.
- 재질: 고장력강 / 스테인리스강 / 주강 / 구상흑연주철 → 정확한 재질 등급 및 인증서 범위는 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 / 아연 도금 / 연마 / 맞춤형 → 최종 보호 시스템은 프로젝트 요구 사항을 따릅니다.
- 인증서 요구 사항: 주문 범위에 따라 사용 가능 → 클래스 인증서, 재질 인증서, 제작자 인증서 및 입회 검사는 견적 전에 확인해야 합니다.
작동 방식
계류 또는 예인선이 페데스탈 페어리드에 접근 → 로프가 단일 강철 롤러에 닿음 → 롤러가 회전하고 로프 방향 변경 → 반력 이 페데스탈 및 용접 베이스를 통해 갑판 구조로 전달 → 최종 SWL 마킹 및 검사는 합의된 하중 조건 및 프로젝트 요구 사항을 따릅니다.
응용 분야
선박 갑판 계류 스테이션 | 예인선 안내 위치 | 예인선 | 작업선 | 화물선 | 유조선 | 벌크 캐리어 | 도면에 명시된 경우 해양 지원 선박 | 신조 및 교체 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재질 추적성 및 선급 협회 승인 절차에 따라 준비할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.

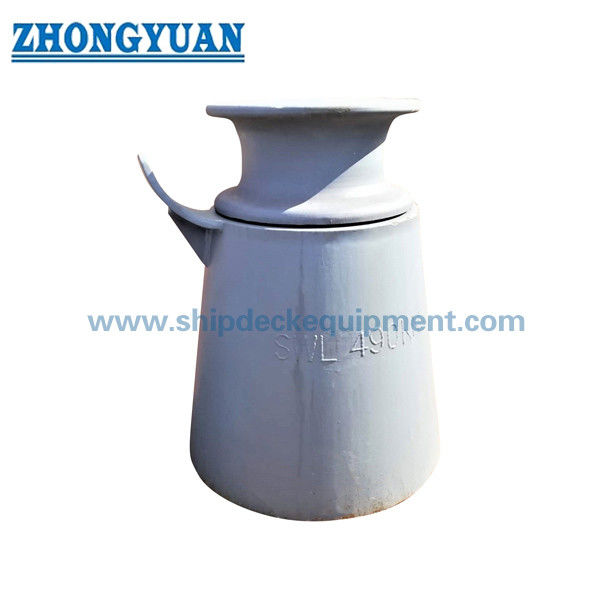

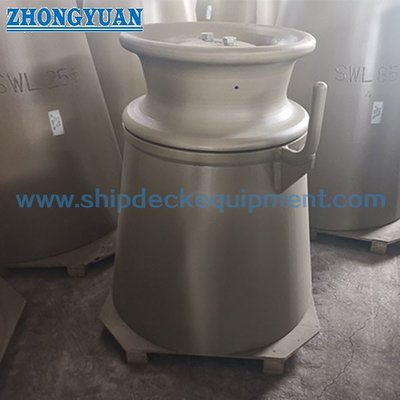

도면 및 사진
자주 묻는 질문
Q1: ISO 13776 표의 SWL은 리프팅 용량입니까?
A1: 아니요. 제공된 SWL 값은 페데스탈 페어리드 로프 편향 조건에 대한 참조 최대 적용 가능한 로프 장력 값입니다. 리프팅 용량, MBL, 시험 하중 또는 테스트 하중으로 재기록해서는 안 됩니다.
Q2: 올바른 Dn 크기는 어떻게 선택해야 합니까?
A2: 선박 도면, 로프 리드 각도, 필요한 SWL 마킹, 데크 스탠드 높이, 롤러 유형, 설치 공간, 기초 강도 및 인증서 요구 사항에 따라 Dn을 선택하십시오. 이 표는 초기 선택 및 견적 확인용입니다.
Q3: 페이지에서 ISO 13776:2012를 사용해야 합니까, 아니면 ISO 13776:2020을 사용해야 합니까?
A3: 제공된 데이터는 ISO 13776:2012를 명시하고 있으며, 온라인 ISO 정보는 ISO 13776:2020을 현재 공식 판으로 나열하고 있습니다. 견적, 도면 승인 및 마킹에 사용되는 판은 조선소, 선주 또는 선급 협회와 확인해야 합니다.
