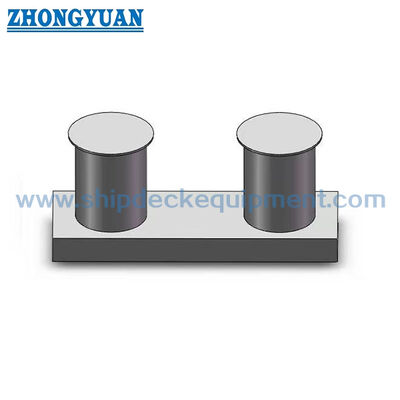

선박 계류 및 예인용 삽입 베이스 이중 비트 볼라드 GB/T 554 B형

이중 비트 볼라드 (삽입 베이스 포함, 선박 계류 및 예인용) GB/T 554 타입 B

제품 개요

GB/T 554 타입 B 이중 비트 볼라드는 갑판 하부에 삽입 베이스가 배치된 용접 강철 계류 및 예인 설비입니다. 두 개의 수직 비트는 별도의 로프 회전과 제어된 리드 위치를 제공하며, 넓어진 하부 베이스는 볼라드 하중을 선박 기초로 전달합니다. 이는 완전히 갑판에 장착되는 베이스가 아닌, 설계 도면에서 오목하거나 삽입된 기초를 지정하는 선박 갑판 위치에 사용됩니다.

공급되는 GB/T 554-2008 타입 B 범위는 160~500mm의 공칭 직경과 49~451kN의 SWL 값을 포함합니다. 선택은 선박 계류 또는 예인 장치, 로프 리드 방향, 갑판 개구부, 국부 보강, 용접 세부 사항 및 목재 커버가 있거나 없는 갑판의 필요한 높이와 조율되어야 합니다. 재질 등급, 저온 인성, 검사 범위 및 최종 표준 에디션은 생산 전에 확인해야 합니다.

빠른 사양

• 제품 유형: 삽입 베이스가 있는 이중 비트 용접 강철 볼라드 → 두 개의 로프 작업 기둥과 갑판 레벨 아래에 배치된 하부 기초.
• 표준 및 유형: 공급되는 GB/T 554-2008 타입 B 데이터 → 프로젝트에서 GB/T 554-2023을 지정할 때 현재 에디션 호환성을 확인해야 합니다.
• 공칭 직경 범위: 160~500mm → 다양한 갑판 레이아웃 및 지정된 라인 하중에 대한 8가지 표준 크기.
• SWL 범위: 49~451kN → 선택한 크기에 대한 표준 SWL을 사용하십시오. 로프 MBL 또는 테스트 하중을 대체하지 마십시오.
• 설치 형태: 삽입 베이스 / 갑판 통합 기초 → 갑판 개구부, 보강, 용접 순서 및 하중 경로는 조선소 도면 확인이 필요합니다.
• 갑판 높이 옵션: 목재 커버가 없거나 있는 갑판에 대한 치수가 제공됩니다 → 선택한 H 값은 실제 갑판 배열과 일치해야 합니다.
• 구조 초점: 강철 파이프 및 판재 제작, 부드러운 로프 접촉 가장자리, 제어된 용접 형상, 두 비트의 치수 정렬.
• 표면 처리: Sa 2.5 블라스팅 및 에폭시 샵 프라이머를 기준으로 → 최종 코팅, 아연 도금 또는 스테인리스 스틸 마감은 프로젝트 사양을 따릅니다.

주요 기술 매개변수

선박 계류 또는 예인 장치에 따라 GB/T 554 타입 B 삽입 베이스 이중 비트 볼라드, 공칭 직경 및 필요한 SWL을 확인하십시오.

2단계: 로프 유형, 로프 직경, 예상 라인 방향, 회전 수, 그리고 볼라드가 주로 계류, 예인 지원 또는 프로젝트별 갑판 작업에 사용되는지 확인하십시오.

3단계: 갑판 평면도, 삽입 베이스 개구부, 기초 배열, 국부 보강, 용접 세부 사항, 그리고 갑판에 목재 커버가 있는지 제공하십시오.

4단계: 재질 등급, 최소 설계 온도, 아이스 클래스 또는 저온 인성 요구 사항, 그리고 스테인리스 스틸이 필요한지 확인하십시오.

5단계: 견적 전에 표면 처리, 최종 코팅 시스템, 검사 범위, NDT 요구 사항, 재질 추적성 및 선급 협회 요구 사항을 확인하십시오.

6단계: 수량, 선박 유형, 설치 위치, 배송지, 필요한 배송 시간, 그리고 최신 승인 도면 또는 교체 샘플 정보를 제공하십시오.

구조쌍둥이 수직 비트 | 강철 파이프 및 판재 제작 본체 | 갑판 하부 삽입 베이스 | 넓은 하부 기초 | 부드러운 로프 접촉 가장자리 | 갑판 용접 인터페이스 | 국부 보강 연결 | 프로젝트 지정 코팅

제작, 용접 및 설치 장점

삽입 베이스 배열은 넓어진 하부 기초를 갑판 레벨 아래에 배치하여, 볼라드 힘이 갑판 판재만으로 지지되는 것이 아니라 지지하는 갑판 구조로 전달되도록 합니다.

쌍둥이 비트 구성은 로프 회전 및 라인 정리를 위한 두 개의 작업 기둥을 제공합니다. 실제 리드 방향과 허용되는 작동 구역은 선박 계류 또는 예인 계획을 따라야 합니다.

• 로프 접촉 영역의 용접부와 자유 가장자리는 매끄럽게 다듬을 수 있으며, 노출된 가장자리는 지정된 반경으로 준비되어 계류 라인의 국부적인 절단 또는 마모를 줄입니다.
• 제작 지그와 치수 확인은 최종 용접 전에 두 비트의 간격, 경사, 높이 및 정렬을 유지하는 데 도움이 됩니다.
• 삽입된 베이스가 선박 구조와 직접 인터페이스하기 때문에 기초 맞춤, 갑판 개구부 정확도, 용접 순서 및 변형 제어가 중요합니다.
• 아이스 클래스 또는 저온 서비스의 경우, 강철 등급 및 충격 인성 요구 사항은 선박 사양에서 선택하고 관련 선급 협회의 승인을 받아야 합니다.
• NDT, 재질 추적성, 하중 검증 및 클래스 입회는 표준 공급으로 가정하는 대신 승인된 검사 및 테스트 계획에 따라 준비될 수 있습니다.
• 사용자 정의 속성
• 표준: GB/T 554 타입 B → 공급되는 치수 및 SWL 값은 2008년 데이터 세트를 기반으로 합니다. 주문 전에 현재 에디션 요구 사항을 확인하십시오.

구성: 삽입 베이스가 있는 이중 비트 → 선박 기초가 갑판 하부에 오목하게 들어간 경우에 적합합니다.

• 공칭 직경: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm → SWL, 갑판 배열 및 로프 리드와 함께 선택하십시오.
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → 각 공칭 크기와 관련된 표준 작업 하중입니다.
• 재질: 강철 파이프 및 판재 제작 → 연강, 스테인리스 스틸 또는 프로젝트 지정 특수 강철 (등급 확인 필요).
• 갑판 배열: 목재 갑판이 없거나 있는 경우 → 설치 도면에서 해당 H 치수를 사용하십시오.
• 가장자리 준비: 부드러운 용접부 및 반경 처리된 자유 가장자리 → 계류 라인과의 날카로운 국부 접촉을 줄이기 위한 것입니다.
• 인증서 요구 사항: 주문 범위에 따라 사용 가능 → 제작자 인증서, 재질 인증서, 선급 인증서 및 입회 검사는 견적 전에 합의해야 합니다.
• 작동 방식
• 계류 또는 예인 라인이 선택된 비트에 접근 → 승인된 작동 배열에 따라 하나 또는 두 개의 기둥 주위로 라인을 감습니다 → 접촉력은 제작된 볼라드 본체에서 지지됩니다 → 삽입 베이스는 하중을 보강된 갑판 기초로 전달합니다 → 용접부, 구조 및 코팅은 설치 후 검사됩니다.

응용 분야

화물선 | 유조선 | 벌크 캐리어 | 컨테이너선 | 예인선 및 작업선 갑판 설비 | 선박 계류 스테이션 | 프로젝트별 예인 지원 위치 | 신조 및 교체 프로젝트

인증 및 장점

인증서 및 검사는 프로젝트 요구 사항, 재질 추적성, 승인된 도면, 테스트 범위 및 선급 협회 절차에 따라 준비될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.

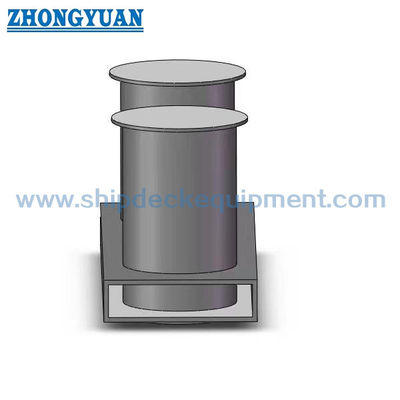

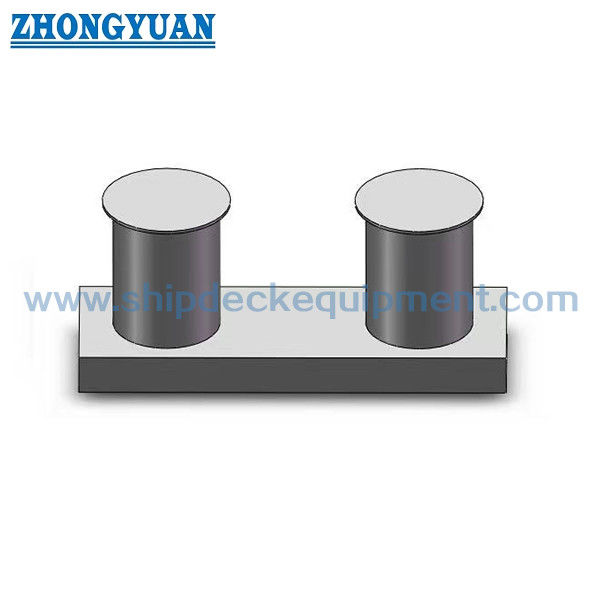

도면 및 사진

자주 묻는 질문

Q1:

타입 B 삽입 베이스 볼라드와 갑판 장착 볼라드의 주요 차이점은 무엇입니까?

A1: 타입 B 하부 기초는 갑판 하부에 삽입됩니다. 따라서 SWL 및 공칭 직경뿐만 아니라 갑판 개구부, 기초 깊이, 보강, 용접 접근성 및 갑판 커버 배열에 따라 선택이 달라집니다.

Q2: 공급되는 GB/T 554-2008 표를 GB/T 554-2023을 지정하는 프로젝트에 사용할 수 있습니까?

A2: 공급되는 표는 2008년 타입 B 참조로 취급해야 합니다. 현재 표준 에디션, 유형 지정, 치수, 재질, 마킹 및 테스트 요구 사항은 생산 전에 공식 프로젝트 표준과 비교하여 확인해야 합니다.

Q3: 견적 전에 어떤 정보가 필요합니까?

A3: 표준 에디션, 타입 B, 공칭 직경, SWL, 로프 배열, 재질 등급, 최소 설계 온도, 갑판 및 기초 도면, 목재 갑판 상태, 표면 처리, 인증서 범위, 수량, 배송지 및 배송 일정을 확인하십시오.
