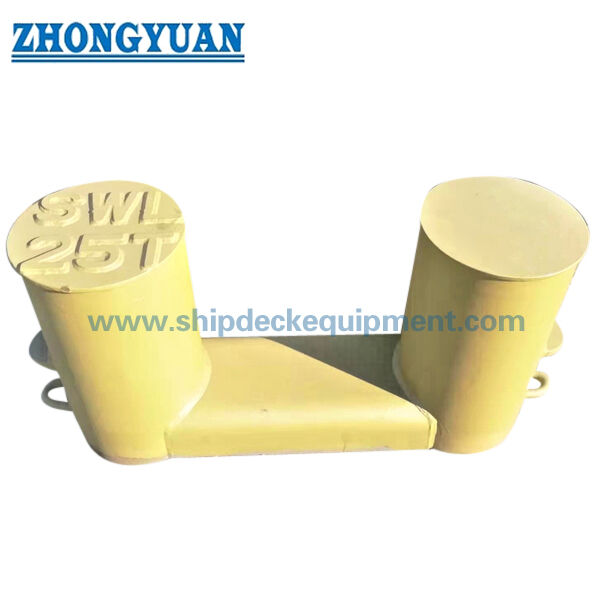

배 매킹 및 롤링을 위한 용접식 강철 듀얼-비트 볼러드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | NS 2584-1977 | 공칭 직경: | 125~710mm |
|---|---|---|---|
| SWL: | 45~815쿠나 | 재료: | 튜브, 플레이트, 연강; 스테인레스 스틸 |
| 무게: | 25.9~1532kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 거울 또는 새틴 광택, 광택, 아연 도금, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 | ||
| 강조하다: | NS 2584 볼러드,NS 2584 두꺼운 빗자루 덩굴,선박 견인장비 보울러 |
||
제품 설명
선박 계류 및 예인용 용접 강철 이중 비트 볼라드 | NS 2584-1977
제품 개요
NS 2584 이중 비트 볼라드는 계류 라인을 고정하고, 선박 배치 및 승인된 하중 기준에 따라 예인 라인을 고정하는 데 사용되는 용접 강철 데크 피팅입니다. 두 개의 원통형 비트가 공통 데크 연결부에 배치되어 라인을 기둥 주위에 고정할 수 있으며, 결과적인 힘은 볼라드 구조, 데크 용접 및 국부 데크 보강을 통해 전달됩니다.
공급되는 NS 2584-1977 범위는 공칭 크기 125~710을 포함하며, 계류 및 예인 조건에 대한 별도의 최대 하중 표를 제공합니다. 튜브 및 롤 플레이트 비트 구조가 나열되어 있습니다. 따라서 선택 시 의도된 작동, 로프 배열, 하중 방향, 데크 기초, 재료 등급, 코팅 시스템 및 인증 범위를 확인해야 하며, 계류 및 예인 값을 상호 교환 가능한 SWL로 취급해서는 안 됩니다.
빠른 사양
- 제품 유형: 용접 이중 비트 데크 볼라드 → 제어된 계류 라인 고정 및 프로젝트 승인 예인 용도의 이중 기둥 배열.
- 기술 표준: NS 2584-1977 → 노르웨이 해양 산업 볼라드 표준; 현재 프로젝트 승인 및 판 상태를 확인해야 합니다.
- 공칭 크기 범위: 125~710 → 다양한 선박 배치 및 하중 요구 사항을 위한 9가지 표준 크기.
- 참조 최대 계류 하중: 45~815 kN → 승인된 선박 문서에 명시된 계류 배열 및 하중 기준과 함께 사용하십시오.
- 참조 최대 예인 하중: 130~2,150 kN → 계류 값과 별개이며 예인 라인 방향, 데크 강도 및 승인에 따라 달라집니다.
- 비트 구조: 강철 튜브 또는 롤 강철 플레이트 → 섹션 치수는 제작 및 견적 확인을 위해 별도로 지정됩니다.
- 계산된 무게: 25.9~1,532 kg → 취급, 데크 설치 계획, 포장 및 운송 견적을 지원합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 참조 → 최종 코팅, 아연 도금 또는 스테인리스 스틸 마감은 주문 사양에 따릅니다.
주요 기술 매개변수
| 공칭 크기 |
비트 d1 x s |
비트 d1 x s |
a1 | a2 | b1 | C | d2 | e | h | k | I1 | I2 | t1 | 반 링크 고정 |
| 125 | 139,7 x10 | 140x10 | 4 | 5 | 20 | 80 | 170 | 165 | 250 | 15 | 315 | 455 | 6 | 1 |
| 160 | 168,3x10 | 168x10 | 4 | 5 | 24 | 90 | 200 | 195 | 300 | 15 | 400 | 568 | 6 | 1 |
| 200 | 219,1x12,5 | 219x12 | 5 | 6 | 32 | 100 | 260 | 250 | 400 | 15 | 500 | 719 | 6 | 1,6 |
| 250 | 273 x12,5 | 273x12 | 5 | 6 | 40 | 125 | 330 | 315 | 500 | 15 | 630 | 903 | 10 | 1,6 |
| 315 | 323,9x16 | 324x16 | 6 | 8 | 48 | 150 | 390 | 375 | 600 | 20 | 800 | 1124 | 10 | 2,5 |
| 400 | 406,4x17,5 | 406x16 | 8 | 9 | 56 | 175 | 480 | 435 | 700 | 20 | 1000 | 1406 | 10 | 4 |
| 500 | 508 x25 | 508x22 | 10 | 9 | 72 | 200 | 600 | 515 | 830 | 25 | 1250 | 1758 | 12 | 4 |
| 630 | 610 x25 | 610x22 | 10 | 9 | 88 | 225 | 720 | 615 | 1000 | 25 | 1570 | 2180 | 16 | 4 |
| 710 | 711 x28 | 711x25 | 10 | 9 | 96 | 250 | 830 | 675 | 1100 | 25 | 1750 | 2461 | 16 | 4 |
| 공칭 크기 |
볼라드 최대 하중 | 무게 | 코드 번호 | |||
| 계류 시 | 예인 시 | |||||
| kN | (Mp) | kN | (Mp) | kg | ||
| 125 | 45 | (4,5) | 130 | (13,0) | 25,9 | |
| 160 | 55 | (5,5) | 155 | (15,5) | 37,2 | |
| 200 | 100 | (10,0) | 285 | (28,5) | 75,2 | |
| 250 | 130 | (13,0) | 365 | (36,5) | 124 | |
| 315 | 205 | (20,5) | 540 | (54,0) | 230 | |
| 400 | 280 | (28,0) | 740 | (74,0) | 356 | |
| 500 | 510 | (51,0) | 1300 | -130 | 723 | |
| 630 | 615 | (61,5) | 1550 | -155 | 1084 | |
| 710 | 815 | (81,5) | 2150 | -215 | 1532 | |
선택 및 문의 가이드
1단계: NS 2584 이중 비트 볼라드, 공칭 크기 및 선박 승인 배치 하에 계류, 예인 또는 둘 다에 필요한지 확인합니다.
2단계: 로프 유형, 로프 직경, 로프 MBL, 라인 수, 고정 방법, 리드 각도 및 적용 설계 하중을 제공합니다. 공칭 크기만으로 선택하지 마십시오.
3단계: 설치 위치, 데크 플레이트 및 보강 배열, 용접 세부 사항, 하중 방향 및 양쪽 비트 주변의 사용 가능한 간격을 확인합니다.
4단계: 튜브 또는 롤 플레이트 구조, 용접 가능한 강철 등급, 필요한 경우 스테인리스 스틸 옵션, 재료 추적성 및 저온 요구 사항을 확인합니다.
5단계: 표면 처리, 최종 선박 코팅 시스템, 검사 및 NDT 범위, 하중 표시, 제작사 인증서 및 분류 사회 참여를 확인합니다.
6단계: 수량, 선박 유형, 신조 또는 교체 상태, 배송지, 필요한 배송 시간, GA 도면 및 사용 가능한 경우 기존 제품 사진을 제공합니다.
구조
이중 원통형 비트 | 공통 용접 데크 연결부 | 튜브 또는 롤 플레이트 구조 | 둥근 라인 접촉 표면 | 상단 마감 / 라인 유지 형상 | 반 링크 고정 제공 | 강화 데크 인터페이스 | 지정된 보호 코팅
계류, 예인 및 제작 이점
- 이중 비트 배열은 계류 라인에 대한 정의된 고정 형상을 제공하며, 승인된 배열이 교차 고정을 요구하는 경우 라인 경로를 양쪽 기둥 주위로 분산시킬 수 있습니다.
- 별도의 계류 및 예인 하중 표는 검증되지 않은 계류 배열에 더 높은 예인 값을 적용하거나 두 작동 사례를 동일하게 취급하는 위험을 줄입니다.
- 튜브 및 롤 플레이트 대안은 주요 표준 치수 및 하중 선택 프레임워크를 유지하면서 두 가지 제작 경로를 제공합니다.
- 라인 접촉 모서리와 기둥 표면은 둥글게 처리되고, 다듬어져야 하며, 섬유 로프를 마모시키거나 와이어 로프를 손상시킬 수 있는 유해한 불규칙성이 없어야 합니다.
- 용접된 베이스와 데크 연결부는 라인 힘을 선박 구조로 전달합니다. 데크 두께, 보강, 용접 크기 및 하중 방향은 조선소 또는 설계 사무소에서 확인해야 합니다.
- 제작 검사는 프로젝트 요구 사항에 따라 치수 확인, 용접 검사, 재료 추적성, NDT 및 하중 관련 엔지니어링 검토를 포함할 수 있습니다.
- 기둥 높이, 직경, 상단 형상 또는 보조 롤러 배열의 변경은 엔지니어링 맞춤으로 취급되어야 하며 생산 및 클래스 제출 전에 확인해야 합니다.
사용자 정의 속성
- 표준: NS 2584-1977 → 해양 볼라드 치수 및 하중 표에 대한 노르웨이 표준 참조.
- 구성: 이중 비트 / 이중 기둥 볼라드 → 강화된 선박 데크에서 제어된 라인 고정에 적합합니다.
- 공칭 크기: 125 / 160 / 200 / 250 / 315 / 400 / 500 / 630 / 710 → 승인된 하중 기준, 로프 배열 및 선박 도면에 따라 선택하십시오.
- 하중 기준: 별도의 계류 및 예인 값 → 최종 표시 하중 및 허용 로프 배열은 프로젝트 확인이 필요합니다.
- 구조: 강철 튜브 또는 롤 강철 플레이트 → 섹션 크기와 두께는 선택한 공칭 크기를 따릅니다.
- 재료: 기본 제작 옵션으로 용접 가능한 연강 → 정확한 등급, 스테인리스 스틸 및 저온 강철은 확인해야 합니다.
- 설치: 데크 용접 → 국부 데크 보강 및 용접 절차는 선박 구조 설계의 일부입니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 참조 → 최종 마감은 선박 코팅 사양을 따릅니다.
- 인증 요구 사항: 주문 범위에 따라 가능 → 클래스 승인, 검사 입회 및 인증서 발급은 자동이 아닙니다.
작동 방식
계류 라인은 양쪽 비트 주위에 고정되거나, 예인 라인은 선박 배치에 따라 승인된 비트 위로 리드됩니다 → 라인 힘이 원통형 기둥에 작용합니다 → 하중이 공통 볼라드 구조와 데크 용접을 통과합니다 → 강화된 데크 구조가 힘을 선체로 분산시킵니다 → 검사, 표시 및 최종 코팅은 승인된 범위에 따라 완료됩니다.
응용 분야
예인선 | 작업선 | 화물선 | 서비스선 | 선박 데크 계류 스테이션 | 승인된 선박 예인 스테이션 | 신조 프로젝트 | 교체 및 개조 프로젝트
인증 및 이점
프로젝트 요구 사항, 검사 범위, 재료 추적성 및 분류 사회 승인 절차에 따라 인증을 준비할 수 있습니다. 표준의 역사적 승인 문구는 제조된 모든 단위에 대한 자동 승인으로 해석되어서는 안 됩니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 테스트 인증서.

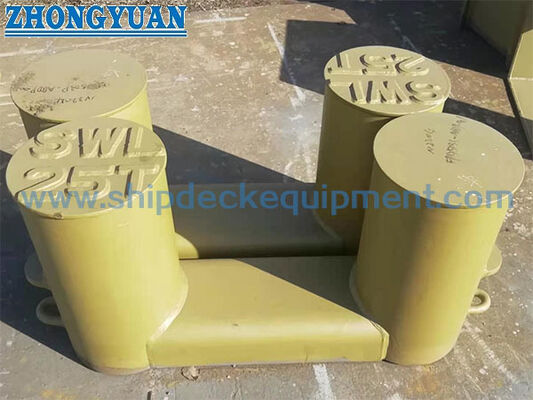

도면 및 사진
자주 묻는 질문
Q1: 예인 하중을 계류 SWL로 사용할 수 있습니까?
A1: 아니요. 제공된 표는 계류 및 예인에 대한 별도의 최대 하중을 제공합니다. 적용 가능한 값은 라인 배열, 하중 방향, 라인 수, 데크 강도 및 승인된 선박 문서에 따라 달라집니다.
Q2: 표에 기재된 값은 로프 파단 강도, 볼라드 SWL 또는 설계 하중입니까?
A2: 제공된 표는 "볼라드 최대 하중"으로 표시되며, 제공된 설명에는 허용 가능한 로프 파단 강도도 언급되어 있습니다. 따라서 적용되는 용어, 표시 및 로프 MBL과의 관계는 공식 NS 2584 사본 및 프로젝트 승인 기준에 대해 확인해야 합니다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: 공칭 크기, 계류 또는 예인 용도, 로프 세부 정보 및 MBL, 하중 방향, 튜브 또는 롤 플레이트 구조, 재료 등급, 데크 기초 도면, 표면 처리, 인증 범위, 수량, 목적지 및 배송 날짜를 확인하십시오.
