ISO 13797 플레이트 가공 파이프 용접 계류 견인 십자형 볼라드 | 선박 견인 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 공칭 직경: | 150 ~ 350mm | 기술 표준: | GB/T 36665-2018 및 ISO 13797:2020(E) |
|---|---|---|---|
| 재료: | 연강 ; 스테인레스 강 | 무게: | 31 ~ 204kg |
| SWL: | 78-736KN | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 거울 또는 새틴 광택, 광택, 아연 도금, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 | ||
| 강조하다: | 매어링 추박 십자가 모양의 보러드,선박 끌기 장비 십자가 모양의 기둥,ISO 13797 판으로 만든 파이프 볼라드 |
||
제품 설명
ISO 13797 플레이트 제작 파이프 용접 계류 견인 십자형 볼라드 | 선박 견인 장비
제품 개요
ISO 13797 십자형 볼라드는 해상 선박에 설치하기에 적합한 용접된 선박 계류 및 견인 설비로, 계류 로프 또는 견인 라인이 강력한 갑판 장착 볼라드 구조물 주위로 회전, 유지 및 배열되어야 하는 경우에 사용됩니다. 십자형 모양은 단순한 단일 기둥에 비해 로프 고정 및 라인 배열을 개선하기 위해 메인 포스트와 크로스 파이프/크로스 멤버를 사용하며, 실제 선박 하중 경로에는 갑판 기초 및 국부 보강이 중요합니다.
이 페이지는 ISO 13797:2020 및 GB/T 36665-2018에 따른 파이프 용접 유형 A 및 플레이트 제작 유형 B 십자형 볼라드에 대해 작성되었습니다. 제공된 표는 DN150 ~ DN400의 공칭 크기와 78kN ~ 736kN의 참조 SWL 값을 다룹니다. 표시된 SWL은 주의해서 취급해야 합니다. ISO 13797은 의도된 설비 사용에 대한 SWL을 정의하는 반면, 실제 선박 하 SWL은 하부 갑판 보강, 용접 세부 사항, 선박 견인/계류 계획 및 프로젝트 승인 요구 사항과 함께 확인해야 합니다.
빠른 사양
- 제품 유형: 선박 계류 및 견인용 십자형 볼라드 → 로프 고정, 회전 및 강화된 갑판 구조로의 하중 전달을 위한 갑판 설비.
- 표준 참조: ISO 13797:2020 / GB/T 36665-2018 → 유형 분류, 공칭 크기, 치수, 재료, 구조, 검사 및 마킹 요구 사항 참조.
- 유형 범위: 유형 A 파이프 용접 구조 및 유형 B 플레이트 제작 구조 → 선박 도면, 제작 선호도 및 프로젝트 사양에 따라 선택.
- 공칭 크기 범위: DN150 ~ DN400 → 공칭 크기는 표준 분류에서 메인 포스트의 외부 직경과 관련이 있습니다.
- 참조 SWL 범위: 78 ~ 736 kN / 8 ~ 75 t → SWL은 설비에 표시된 최대 적용 로프 장력입니다. 실제 선박 적용은 갑판 보강 및 승인에 따라 달라집니다.
- 주요 구조 데이터: D1, D3, T1, T2, H, h 및 용접 다리 길이 z → 도면 확인, 제작 검사 및 조선소 설치 계획을 위한 주요 값.
- 계산된 무게: 제공된 표에서 31 ~ 178kg → 취급, 포장, 운송 및 설치 리프팅 배열에 유용합니다.
- 제조 초점: 용접 파이프/플레이트 구조, 부드러운 로프 접촉 표면, 부식 방지 코팅, 명확한 SWL 마킹 및 갑판 보강 조정.
주요 기술 매개변수
| 공칭 크기 Dn |
유형 | I | D1 | D3 | T1 | T2 | H | h | 용접 다리 길이 참고 a z |
SWL 참고 b kn |
SWL 참고 b 톤 |
계산된 무게 |
| 150 | 유형 A | 350 | 165,2 | 114,3 | 11,0 | 8,6 | 450 | 225 | 6 | 78 | 8 | 37 |
| 유형 B | 350 | 170,0 | 120,0 | 8,0 | 8,0 | 450 | 225 | 5 | 78 | 8 | 31 | |
| 200 | 유형 A | 450 | 216,3 | 165,2 | 12,7 | 11,0 | 500 | 250 | 7 | 147 | 15 | 58 |
| 유형 B | 450 | 220,0 | 170,0 | 10,0 | 8,0 | 500 | 250 | 7 | 147 | 15 | 48 | |
| 250 | 유형 A | 575 | 267,4 | 216,3 | 15,1 | 12,7 | 600 | 300 | 8 | 245 | 25 | 92 |
| 유형 B | 575 | 270,0 | 220,0 | 13,0 | 10,0 | 600 | 300 | 8 | 245 | 25 | 81 | |
| 300 | 유형 A | 625 | 318,5 | 267,4 | 17,4 | 15,1 | 600 | 300 | 10 | 392 | 40 | 132 |
| 유형 B | 625 | 320,0 | 270,0 | 15,0 | 12,0 | 600 | 300 | 9 | 392 | 40 | 115 | |
| 350 | 유형 A | 670 | 355,6 | 267,4 | 19,0 | 15,1 | 600 | 350 | 10 | 491 | 50 | 150 |
| 유형 B | 670 | 360,0 | 270,0 | 16,0 | 12,0 | 600 | 350 | 9 | 491 | 50 | 130 | |
| 400 | 유형 A | 720 | 406,4 | 267,4 | 21,4 | 15,1 | 600 | 350 | 10 | 736 | 75 | 178 |
| 유형 B | 720 | 410,0 | 270,0 | 19,0 | 14,0 | 600 | 350 | 9 | 736 | 75 | 165 | |
| a 용접 시 챔퍼 가공은 동일한 용접량/강도로 가능합니다. b 설비에 표시된 SWL은 최대 적용 로프 장력입니다. 이 표에 표시된 SWL은 참고용입니다. 이는 부록 A에 명시된 하중을 기반으로 합니다. C 계산된 무게(질량)는 참고용입니다. |
||||||||||||
선택 및 문의 가이드
1단계: ISO 13797 / GB/T 36665 십자형 볼라드를 확인하고 선박 도면 및 계류/견인 계획에 따라 DN150 / DN200 / DN250 / DN300 / DN350 / DN400을 선택합니다.
2단계: 유형 A 파이프 용접 구조 또는 유형 B 플레이트 제작 구조를 확인합니다. 유형 A와 유형 B는 외부 직경, 벽 두께, 용접 다리 값 및 계산된 무게가 다릅니다.
3단계: 로프 하중 기준, 의도된 계류 또는 견인 작업, 로프 리드 각도, 로프 회전 수 및 필요한 SWL 마킹을 확인합니다. 선박 하중 경로를 확인하지 않고 공칭 크기만으로 선택하지 마십시오.
4단계: 갑판 기초, 하부 갑판 캘링/보강재, 용접 세부 사항, 갑판 플레이트 두께, 설치 간격 및 초크, 페어리드, 윈치, 견인 후크 또는 기타 설비와의 관계를 확인합니다.
5단계: 재료 등급, 파이프/플레이트 공급 표준, 필요한 경우 스테인리스강 옵션, 표면 처리, 코팅 시스템, SWL 마킹 방법 및 저온 또는 특수 서비스 요구 사항을 확인합니다.
6단계: 견적 전에 인증서 범위를 확인합니다: 제작사 인증서, 재료 인증서, 용접/NDT 기록, 선급 인증서, 입회 검사 또는 기타 프로젝트별 승인.
7단계: 수량, 선박 유형, 설치 도면, 배송지, 필요한 배송 시간 및 교체 또는 수리 작업이 포함된 경우 참조 사진을 제공합니다.
구조
메인 포스트 | 크로스 파이프/크로스 멤버 | 마감 플레이트 | 용접 파이프 또는 플레이트 제작 본체 | 갑판 용접 베이스 | SWL 마킹 영역 | 강화된 갑판 지지대 | 부식 방지 마감
용접, 하중 경로 및 엔지니어링 장점
- 십자형 형태는 계류 및 견인 라인에 대한 실용적인 로프 고정 기하학적 구조를 제공하며, 특히 로프가 중앙 포스트와 크로스 멤버 주위로 회전해야 하는 경우에 유용합니다.
- 유형 A는 강관 구조를 사용하고, 유형 B는 성형 또는 제작된 강판을 사용합니다. 올바른 유형은 프로젝트 도면 및 제작 요구 사항을 따라야 합니다.
- 용접 스패터, 거친 모서리, 표면 불규칙성 또는 부적절하게 처리된 전환부로 인한 로프 마모를 방지하기 위해 부드러운 로프 접촉 표면이 중요합니다.
- 용접 연결부와 갑판 보강은 효과적인 하중 경로의 일부입니다. 볼라드는 하부 갑판 구조를 확인하지 않고 독립적인 설비로 취급해서는 안 됩니다.
- ISO 13797은 설비에 SWL 마킹을 요구합니다. 표시된 값은 작동 중에 볼 수 있어야 하며 견인 및 계류 계획과 일치해야 합니다.
- 재료 추적성, 용접 품질, 치수 검사, NDT, 코팅 검사 및 선급 입회는 합의된 프로젝트 범위에 따라 준비될 수 있습니다.
- 제공된 SWL 표는 예비 선택에 적합하지만, 최종 사용 시 로프 방향, 하부 갑판 보강, 선급 승인 및 선박의 계류/견인 문서를 고려해야 합니다.
사용자 정의 속성
- 표준: ISO 13797:2020 / GB/T 36665-2018 → 선박 사양이 선박 계류 및 견인 설비용 십자형 볼라드를 요구하는 경우 사용.
- 유형: 유형 A / 유형 B → 유형 A는 파이프 용접 구조이며, 유형 B는 플레이트 제작 구조입니다.
- 공칭 크기: DN150 / DN200 / DN250 / DN300 / DN350 / DN400 → 선박 도면, SWL 요구 사항 및 사용 가능한 갑판 공간으로 선택.
- SWL: 78 / 147 / 245 / 392 / 491 / 736 kN → 표시된 SWL은 최대 적용 로프 장력이며, 실제 선박 SWL은 표준 참조를 초과하지 않아야 하며 보강을 고려해야 합니다.
- 재료: 주문에 따라 연강 또는 스테인리스강 → 실제 파이프/플레이트 등급, 항복 강도 및 인증서 범위는 생산 전에 확인해야 합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머를 참조로 사용 → 최종 코팅, 아연 도금, 미러/새틴 폴리싱, DFT 및 색상은 프로젝트 사양을 따릅니다.
- 설치: 갑판 용접 → 갑판 보강, 캘링/보강재, 용접 세부 사항 및 주변 로프 리드 배열은 조선소 또는 설계 사무소에서 확인해야 합니다.
- 인증 요구 사항: 주문 범위에 따라 사용 가능 → 선급 검사 및 인증서 수준은 견적 전에 확인해야 합니다.
작동 방식
계류 또는 견인 로프가 볼라드에 접근 → 로프가 십자형 포스트와 크로스 멤버 주위로 회전 또는 배열됨 → 로프 장력이 용접된 볼라드 본체를 통해 전달됨 → 반력 하중이 갑판 용접 및 강화된 갑판 구조를 통과함 → SWL 마킹 및 계류/견인 계획이 안전한 선박 사용을 안내함
응용 분야
해상 선박 | 화물선 | 벌크 캐리어 | 유조선 | 컨테이너선 | 예인선 | 작업선 | 계류 스테이션 | 선박 견인 장치 | 신조 및 교체 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

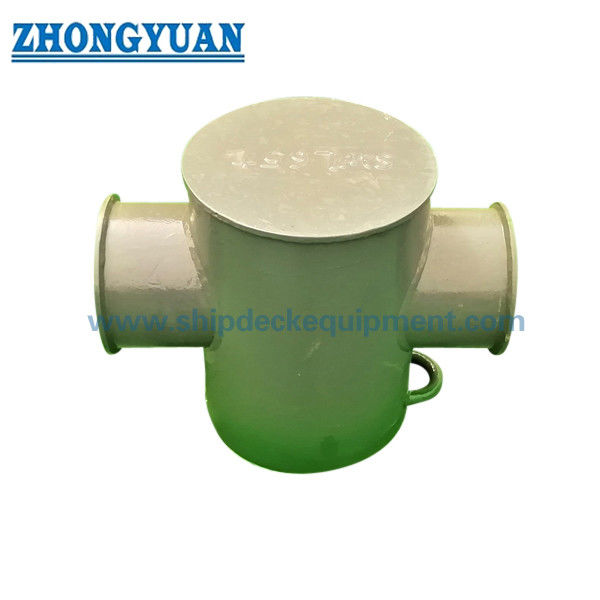

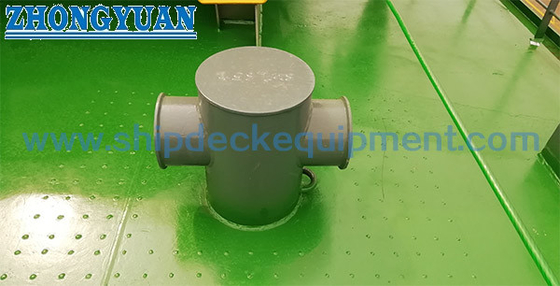

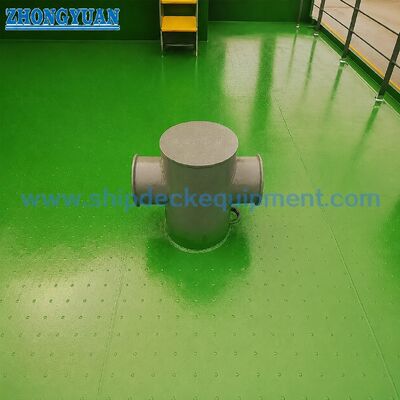

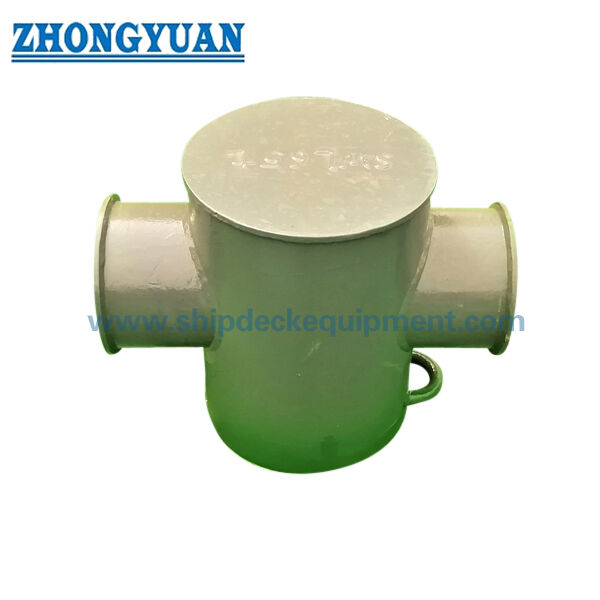

도면 및 사진
자주 묻는 질문
Q1: 유형 A와 유형 B 십자형 볼라드의 차이점은 무엇입니까?
A1: ISO 13797 유형 분류에 따르면, 유형 A는 강관으로 제조되고 유형 B는 강판으로 제조됩니다. 두 유형은 치수 값, 벽 두께, 용접 다리 길이 및 계산된 무게가 다르므로 올바른 유형은 선박 도면을 따라야 합니다.
Q2: 표의 SWL을 갑판 구조를 확인하지 않고 선박에 직접 사용할 수 있습니까?
A2: 아니요. 표의 SWL은 설비에 대한 최대 적용 로프 장력 참조입니다. 실제 선박 SWL은 하부 갑판 보강, 갑판 용접, 로프 리드 방향, 견인/계류 계획 및 선급 승인 요구 사항과 함께 확인해야 합니다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: 표준, 유형, 공칭 크기, SWL 요구 사항, 재료 등급, 표면 처리, 수량, SWL 마킹 방법, 인증서 범위, 갑판 설치 도면, 배송지 및 필요한 배송 시간을 확인하십시오.
