ISO 13729:2020 A형 폐쇄형 초크 (선박 계류 및 예인용) | 갑판 장착 주강
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | ISO 13729 | 유형: | 에이; 데크 장착 |
|---|---|---|---|
| SWL 범위: | 23-141T | 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 |
| 무게: | 73~825kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS | ||
| 강조하다: | ISO 13729 매킹 턱,철강 펌프,ISO 13729 갑판에 장착된 턱 |
||
제품 설명
ISO 13729:2020 A형 폐쇄 초크 (선박 계류 및 예인용) | 데크 장착 주강
제품 개요
ISO 13729 A형 폐쇄 초크는 선박 측면에 설치되는 데크 장착형 주강 계류 및 예인 설비로, 선내 데크 영역에서 외부 리드로 로프를 안내하는 데 사용됩니다. 폐쇄된 개구부는 라인을 정의된 통로 내에 유지하며, 둥근 로프 접촉 형상은 와이어 로프를 사용하는 선박 및 제어된 리드 방향이 필요한 배열에 적합합니다.
현재 ISO 13729:2020 에디션은 A형을 데크 장착형으로 정의하고 250 x 200 x 214부터 500 x 400 x 525B까지 14가지 공칭 크기를 제공합니다. 제공된 표는 23톤에서 144톤까지의 표준 SWL 값, 18mm에서 44mm까지의 권장 와이어 로프 직경, 73kg에서 825kg까지의 계산된 무게를 포함합니다. 최종 선택 시 실제 로프 리드 각도, 하중 방향, 데크 기초, 데크 하부 보강, 용접 세부 사항, 로프 제조업체의 굽힘 반경 지침, 코팅 시스템 및 선급 검사 범위를 고려해야 합니다.
빠른 사양
- 표준 및 유형: ISO 13729:2020 A형 → 현재 데크 장착형 폐쇄 초크 구성; ISO 13729:2012는 2020년 에디션으로 대체되었습니다.
- 공칭 크기 범위: 14가지 크기 (250 x 200 x 214 ~ 500 x 400 x 525B) → 개구부 폭, 개구부 높이, 초크 깊이가 크기 지정에 사용됩니다.
- 표준 SWL 범위: 226–1,413 kN / 23–144 t → 실제 선박 SWL은 초크, 기초, 용접 및 데크 하부 보강에 의해 제한됩니다.
- 권장 와이어 로프 직경: 18–44 mm → 초기 로프 호환성 참조; 최종 D/d 및 굽힘 반경 검사는 로프 제조업체의 지침을 따릅니다.
- 표준 재료 기준: 항복점 235 N/mm² 이상, 탄소 함량 0.23% 이하의 주강 → 강도 및 용접성 요구 사항을 지원합니다.
- 계산된 무게: 73–825 kg → 취급, 설치 중 리프팅 계획, 포장 및 운송 비용 추정에 유용합니다.
- 로프 접촉 설계: 매끄러운 곡면의 폐쇄된 개구부 → 라인을 안내하고 초크에서의 국부적인 마모 또는 날카로운 접촉을 줄입니다.
- 설치 및 마킹: 데크 용접 기초에 SWL 마킹 → 실제 하중 방향, 시트/기초 설계, 용접 세부 사항 및 마킹 위치는 생산 전에 확인해야 합니다.
주요 기술 매개변수
| 공칭 크기 L×H×D |
I1 | I2 | I3 | I4 | H1 | H2 | H3 | R | R1 | R2 | R3 |
| 250 x200 x214 | 488 | 45 3 | 76 | 26 5 | 42 7 | 3 68 | 108 | 100 | 219 | 160 | 108 |
| 300x250x286 | 614 | 565 | 89 | 330 | 551 | 481 | 144 | 125 | 282 | 212 | 144 |
| 350x250x333 | 716 | 660 | 114 | 403 | 601 | 525 | 168 | 125 | 308 | 232 | 168 |
| 400x250x381 | 820 | 754 | 139 | 475 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
| 450x250x381 | 870 | 804 | 164 | 524 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
| 500x250x381 | 920 | 854 | 189 | 574 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
| 400x250x428 | 870 | 796 | 139 | 500 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
| 450x250x428 | 920 | 846 | 164 | 550 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
| 500x250x428 | 970 | 896 | 189 | 600 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
| 500x400x428 | 970 | 896 | 176 | 60 0 | 851 | 759 | 216 | 200 | 435 | 343 | 216 |
| 500x250x525A | 1068 | 1 000 | 190 | 652 | 798 | 675 | 264 | 125 | 409 | 286 | 264 |
| 500x400x525A | 1 068 | 1 000 | 193 | 652 | 948 | 825 | 264 | 200 | 484 | 361 | 264 |
| 500x250x5258 | 1 074 | 1 000 | 176 | 652 | 801 | 680 | 264 | 125 | 412 | 291 | 264 |
| 500x400x525B | 1 074 | 1 000 | 179 | 652 | 951 | 830 | 264 | 200 | 487 | 366 | 264 |
| 공칭 크기 L×H×D |
R4 | Rs | Rs | d1 | T | 용접 다리 길이 a z1 |
SWL b (kN) |
SWL b (t) |
와이어 로프 직경 c: (권장) |
계산된 무게 d (kg) |
| 250x200x214 | 86 | 150 | 128 | 108 | 22 | 6 | 226 | 23 | 18 | 73 |
| 300x250x286 | 118 | 180 | 154 | 144 | 26 | 6,5 | 422 | 43 | 24 | 142 |
| 350x250x333 | 138 | 200 | 170 | 168 | 30 | 7,5 | 549 | 56 | 28 | 222 |
| 400x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 687 | 70 | 32 | 310 |
| 450x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 706 | 72 | 32 | 322 |
| 500x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 765 | 78 | 32 | 337 |
| 400x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 883 | 90 | 36 | 434 |
| 450x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 912 | 93 | 36 | 452 |
| 500x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 932 | 95 | 36 | 472 |
| 500x400x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 893 | 91 | 36 | 528 |
| 500x250x525A | 224 | 320 | 280 | 264 | 40 | 10 | 1148 | 117 | 44 | 657 |
| 500x400x525A | 224 | 320 | 280 | 264 | 40 | 10 | 1158 | 118 | 44 | 724 |
| 500x250x5258 | 218 | 320 | 274 | 264 | 46 | 11,5 | 1413 | 144 | 44 | 753 |
| 500x400x5258 | 218 | 320 | 274 | 264 | 46 | 11,5 | 1383 | 141 | 44 | 825 |
선택 및 문의 안내
1단계: ISO 13729:2020 A형, 필요한 공칭 크기, 그리고 선박의 예인 및 계류 배열에 따라 설비가 계류용인지, 예인용인지, 또는 둘 다인지 확인합니다.
2단계: 설계 라인 하중, 의도된 선박 SWL, 로프 유형, 와이어 로프 직경, 로프 MBL, 로프 제조업체, 실제 선내/선외 리드 각도를 제공하여 크기 및 D/d 관계를 확인할 수 있도록 합니다.
3단계: 데크 설치 세부 사항, 실제 하중 방향, 기초 또는 시트 배열, 데크 하부 보강, 용접 인터페이스 및 사용 가능한 설치 공간을 확인합니다. 별도의 시트를 사용하는 경우 ISO 23113 또는 프로젝트 시트 도면을 제공합니다.
4단계: 재료 확인: ISO 주강 기준, 프로젝트별 스테인리스 주강 또는 저온/빙해 서비스용 특수강. 대체 재료는 기계적 특성, 용접성, 온도 등급 및 선급 승인 확인이 필요합니다.
5단계: 견적 전에 표면 처리, 최종 선박 코팅 시스템, 로프 접촉 마감, NDT 또는 검사 범위, 재료 추적성, 제작사 인증서 및 선급 협회 요구 사항을 확인합니다.
6단계: 선박 유형, 신조 또는 교체 상태, 수량, 일반 배치/설치 도면 또는 참조 사진, 배송지, Incoterms 및 필요한 배송 시간을 제공합니다.
구조
주강 폐쇄 본체 | 곡면 와이어 로프 접촉 표면 | A형 데크 장착 베이스 | 강화 주조 전환부 | 데크 용접 인터페이스 | SWL 마킹 영역 | 부식 방지 마감
주조, 로프 접촉 및 설치 장점
- 폐쇄된 개구부는 정의된 로프 통로를 유지하고 계류 또는 예인 작업 중 리드 방향이 변경될 때 와이어 로프가 안내선 내에 있도록 도와줍니다.
- 초크 형상은 로프 직경의 12배 이상의 와이어 로프 굽힘 관계를 기반으로 합니다. 최종 선택 시 로프 제조업체의 허용 D/d 비율 및 강도 감소 지침도 따라야 합니다.
- 로프 접촉 표면은 매끄럽고 마모로 인해 로프를 손상시킬 수 있는 거칠기나 불규칙성이 없어야 합니다. 연삭 및 마감은 지정된 반경과 주조 형상을 유지해야 합니다.
- ISO 재료 기준은 최소 항복점 235 N/mm² 및 탄소 함량 0.23% 이하의 주강을 사용하며, 데크 장착 설비의 강도 및 용접성 요구 사항을 지원합니다.
- 기초 설계는 실제 하중 방향에 대해 검토되어 초크, 용접 연결부, 시트 또는 데크 기초 및 데크 하부 구조가 소성 변형이나 균열 없이 최대 설계 하중을 전달하도록 합니다.
- 14가지 크기 범위는 SWL만으로가 아닌 개구부 형상, SWL, 권장 와이어 로프 직경, 데크 공간 및 계산된 취급 무게에 의한 조정된 선택을 지원합니다.
- SWL 식별은 초크 기초 또는 데크의 용접 비드 또는 이에 상응하는 것으로 표시되며 선박 예인 및 계류 계획과 조정됩니다.
사용자 정의 속성
- 표준: ISO 13729:2020 → 선박용 폐쇄 초크에 대한 현재 국제 표준; 최종 생산은 라이선스된 프로젝트 에디션을 사용해야 합니다.
- 유형: A형 데크 장착 → B형 벌크헤드 장착 폐쇄 초크와 구별됩니다.
- 공칭 크기: 250 × 200 × 214 ~ 500 × 400 × 525B → 개구부 폭 × 개구부 높이 × 초크 깊이로 지정됩니다.
- SWL: 23–144 t 표준 표 범위 → 실제 선박 SWL은 설비, 기초, 용접, 데크 하부 보강 및 승인된 배열에 따라 달라집니다.
- 와이어 로프 직경: 18–44 mm 권장 → 로프 MBL, 구조, D/d 요구 사항 및 제조업체 지침은 최종 선택의 일부로 유지됩니다.
- 재료: ISO 기준 주강 → 주강 스테인리스강 또는 특수 빙해 서비스강은 프로젝트별이며 확인된 특성 및 선급 승인 대상입니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 (공급 참조) → 최종 코팅은 선박 도장 사양을 따릅니다. 스테인리스 표면은 지정된 경우 연마될 수 있습니다.
- 검사 및 인증: 프로젝트 요구 사항에 따름 → 견적 전에 제작사 인증서, 재료 인증서, NDT, 선급 검사 및 승인 범위를 확인해야 합니다.
- 마킹: 톤 단위 SWL (기초 또는 데크) → 마킹은 작동 중에 보여야 하며 승인된 예인 및 계류 계획과 일치해야 합니다.
작동 방식
계류 또는 예인 라인이 선내 데크에서 접근 → 와이어 로프가 폐쇄된 곡면 개구부를 통과 → 매끄러운 접촉 표면이 라인을 외부 리드로 안내 → 국부적인 로프 힘이 주강 본체와 용접된 기초를 통해 전달 → 강화된 데크 구조가 하중을 선체로 분산
응용 분야
벌크 캐리어 | 유조선 | 컨테이너선 | 일반 화물선 | 원양 상선 | 데크 계류 스테이션 | 선박 예인 장치 | 신조 및 교체 프로젝트
인증 및 장점
인증 및 검사는 프로젝트 요구 사항, 재료 추적성, 제작사 승인 상태, 선급 검사 계획 및 합의된 주문 범위에 따라 준비될 수 있습니다. 선급 승인 또는 선급 인증서는 명시되고 생산 전에 수락되지 않는 한 가정되지 않습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

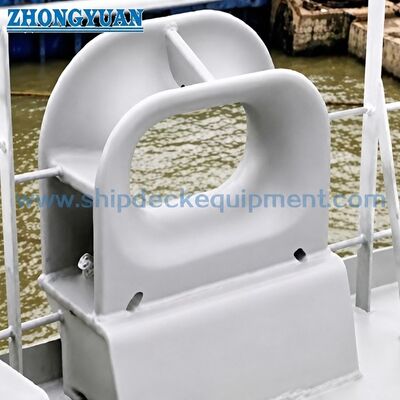

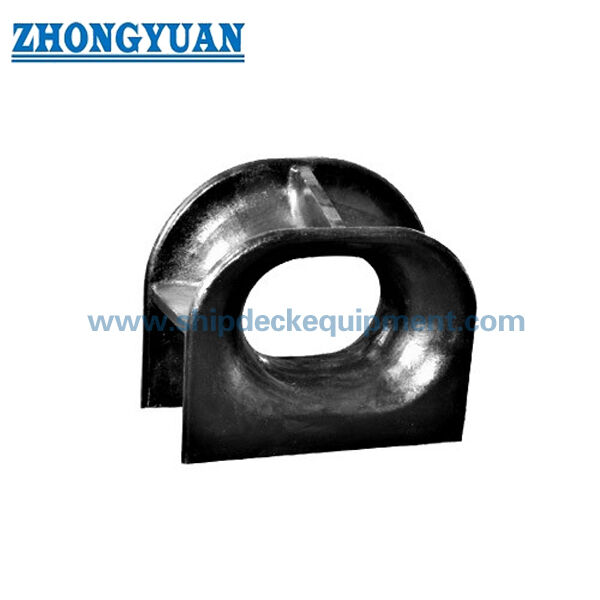

도면 및 사진
자주 묻는 질문
Q1: 올바른 ISO 13729 A형 크기와 SWL은 어떻게 선택해야 합니까?
A1: 선박 예인 및 계류 계획, 의도된 라인 하중, 로프 직경 및 MBL, 실제 리드 각도, 사용 가능한 데크 공간으로 시작합니다. 그런 다음 표준 SWL이 적절한 공칭 크기를 선택합니다. 승인된 선박 SWL은 기초, 용접, 시트 및 데크 하부 보강도 고려해야 하며 표준 표 값을 초과할 수 없습니다.
Q2: ISO 13729 A형과 B형의 차이점은 무엇입니까?
A2: A형은 데크 장착형이며 데크 기초 또는 시트를 통해 하중을 전달합니다. B형은 벌크헤드 장착형이며 다른 선체 인터페이스를 사용합니다. 올바른 유형은 선박 배열 도면을 따라야 합니다. 두 구성은 구조 검토 없이 교환해서는 안 됩니다.
Q3: 스테인리스강 또는 빙해 서비스 선박용 특수강을 공급할 수 있습니까?
A3: 프로젝트별 대안은 논의될 수 있지만, ISO 주강 기준의 자동 대체품은 아닙니다. 정확한 등급, 설계 온도, 기계적 특성, 부식 요구 사항, 용접성, NDT, 열처리 및 선급 승인 범위는 견적 전에 확인해야 합니다.
