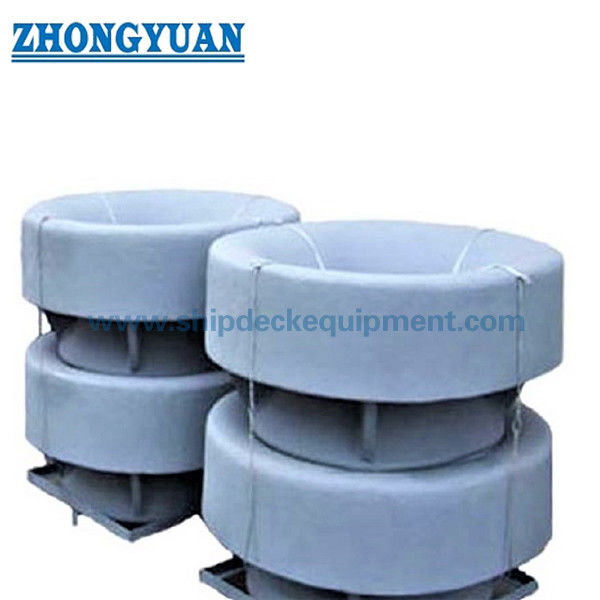

JIS F 2030 A형 단점 매킹 턱
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | A 형 | 공칭 크기: | 400-800mm |
|---|---|---|---|
| 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 | 기술 표준: | JIS F 2030-1978 |
| 무게: | 210~880kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS | ||
| 강조하다: | 쐐기를 잡아 매는 단일 포인트,쐐기를 잡아 매는 종류 A 단일 포인트,800 밀리미터는 견인 장비를 수송합니다 |
||
제품 설명
JIS F 2030A 단점 매킹 턱을 입력합니다.보우 볼워크 로프 가이드
제품 개요
JIS F 2030 A형 단점 매킹 턱 (single point mooring chuck) 은 표준 용어에서 단점 매킹 파이프로 설명되기도 하며, 선박의 기둥 기둥에 설치된 큰 류 로프 가이드 피팅이다.그 타원형 개척은 배 밖 단점 매킹 장치와 배에 고정 장비를 사이에 선이 이끌 때 매킹 하우저 또는 로프를위한 부드러운 통로를 제공합니다.
A형은 공급된 제품 설명에 있는 기울지 않은 타원형 구성이고, B형은 기울지 않은 타원형 구성입니다.A형 시리즈는 명목 크기가 400~800mm이고 기준 계산량은 210~880kg입니다.선택은 승인된 선박 매킹 배치, 로프 구조 및 지름, 라인 리드 방향, 지역 성벽 강화 및 프로젝트 분류 요구 사항에 기초해야합니다.이것은 선박에 있는 톱/로프 가이드입니다.그것은 해상 단점 유착 봉오 시스템 자체가 아닙니다.
빠른 사양
- 표준 및 유형: JIS F 2030-1978 타입 A → 타원형, 기울지 않는 단점 매어 파이프/보크
- 명목 크기 범위: 400 / 500 / 600 / 700 / 800 mm → 로프 통로, 배 배열 및 승인 된 매킹 배열에 맞는 다섯 가지 크기.
- 기준 계산 질량: 210-880 kg → 주름 처리, 설치 계획, 들어올림 장치, 포장 및 운송에 중요합니다.
- 재료 선택: C-Mn 강철, 강철 또는 프로젝트 지정 특수 강철 → 정확한 등급, 충격 특성 및 추적성을 확인해야합니다.
- 로프 접촉 기하학: 원형 반지름이 큰 타원형 구멍 → 가착선을 안내하는 동시에 급격한 지역 접촉 및 경사 위험을 줄이는 데 사용됩니다.
- 표면 처리: Sa 21⁄2 + 탄소 강철에 대한 1 코트 에포시 스톱 프라이머에 대한 가습성 폭발 청소 → 최종 코팅은 용기 페인트 사양을 준수합니다.
- 스테인레스 스틸 옵션: 닦은 로프 접촉 및 노출 된 표면 → 닦기 품질 및 최종 거칠성은 구매 사양에 의해 확인됩니다.
- 인증의 범위: 제조자 문서 또는 클래스 검사 → 프로젝트 요구 사항에 따라 사용할 수 있으며 도면 승인 및 조사 조정에 따라 제공됩니다.
주요 기술 매개 변수
| 명목 규모 | L | L1 | L2 | H | H1 | H2 | B | R | R1 | T | C | 기준 계산 질량 kg | 적용 가능한 로프의 명목 다이아그램 ( 참조) | ||
| 철사선 ((6×24) | 마닐라 로프 |
나일론 로프 |
|||||||||||||
| 400 | 400 | 780 | 570 | 300 | 680 | 460 | 350 | 150 | 210 | 35 | 65 | 210 | 50~60 | 30 | 80 |
| 500 | 500 | 940 | 690 | 400 | 840 | 580 | 400 | 200 | 240 | 40 | 70 | 340 | 62-73 | 40 | 90 |
| 600 | 600 | 1100 | 910 | 450 | 950 | 655 | 450 | 225 | 270 | 45 | 75 | 490 | 76-92년 | 50 | 100 |
| 700 | 700 | 1260 | 930 | 500 | 1060 | 730 | 500 | 250 | 300 | 50 | 80 | 660 | 95-114 | 60 | 110 |
| 800 | 800 | 1420 | 1050 | 600 | 1220 | 850 | 550 | 300 | 330 | 55 | 85 | 880 | 117-132 | 70 | 120 |
선택 및 조사 가이드
단계 1: 승인된 용기 배열 및 필요한 로프 관통에 따라 JIS F 2030 타입 A 및 명목 크기 400, 500, 600, 700 또는 800을 확인합니다.
단계 2: 로프 유형, 구조, 명목 지름, MBL, Chafe-chain 또는 Hawser-end 배열 및 예상 수평 및 수직 리드 방향.
단계 3: 기둥 장벽 개척, 설치 고도, 사용 가능한 공백, 용접 인터페이스, 지역 강화 및 빗, 체인 막대 또는 매킹 장비와의 관계를 확인합니다.
단계 4: 재료를 확인합니다: C-Mn 강철, 강철 또는 특수 낮은 온도 / 얼음 서비스 강철. 정확한 등급, 충격 테스트 온도, 열 처리,추적성 요구 사항.
단계 5: 표면 처리, 로프 접촉 마무리, 코팅 시스템, NDE 범위, 차원 검사, 인증서 요구 사항 및 모든 클래스 수사자 증인 포인트를 확인합니다.
단계 6: 양, 배의 종류, 설치 도면, 분류회사, 목적지, 필요한 배송 시간, 참고 사진 또는 기존 교체 차원을 제공하십시오.
구조
Oval cast body | Non-inclined Type A rope passage | Smooth rope-contact radii R and R1 | Bulwark-mounted welded interface | Reinforced casting sections | Carbon-steel coating or polished stainless-steel finish
매어링, 발사 및 설치 의 장점
- 타원형 개구는 활 단점 매킹 장치에 큰 로프 통로를 제공하며 둥지 개구에 날카로운 가장자리를 도입하지 않고 명시된 참조 로프 범위를 수용합니다.
- 둥근 로프 접촉 반지름은 하버 또는 로프를 안내하고 미완성 판 열과 비교하여 지역 구부러짐과 마찰을 줄이는 데 도움이됩니다. 실제 라인 마모는 납 각도에도 달려 있습니다.로프 건설, 긴장, 움직임, 표면 상태.
- 다섯 개의 명목 크기는 배 설계자가 로프 직경, 선 선, 밸워크 기하학,배의 크기에 따라 선택하기 보다는 주변 매킹 장비.
- C-Mn 강철의 경우 제조 통제는 화학 및 기계적 특성, 열 처리, 주름 안정성, 차원 정확성, 수리 용접 제어에 초점을 맞추어야합니다.그리고 로프 접촉 표면의 부드러운 드레싱.
- 주름 스테인레스 스틸의 경우, 정확한 등급, 주름 과정, 부식 환경, 용접 호환성, 열처리, 비클링/패시베이션그리고 닦는 요구 사항은 생산 전에 확인되어야 합니다..
- 턱은 용접 된 장벽과 지원 구조로 로프 접촉 힘을 전송 합니다. 선박 정조장 또는 선박 설계자는 지역 부하 경로, 강화, 용접 크기,주변 판 두께, 그리고 허용되는 리드 방향.
- 큰 크기와 질량에는 일시적인 들어올림점이나 승인된 스링 장치, 장착 허용도, 용접 순서를 포함한 제어 된 처리 및 설치 계획이 필요합니다.용접 후 검사.
- 분류 검사, 재료 인증, NDE 및 최종 수락은 합의된 프로젝트 범위에 따라 정리 될 수 있습니다. 구매 주문에 명시되지 않는 한 자동으로 포함되지 않습니다.
사용자 지정 속성
- 표준: JIS F 2030-1978 → 고객에 의해 지정된 차원 및 유형 참조; 현재 프로젝트 수용 및 원래 수치는 확인되어야 합니다.
- 타입: 타입 A 타원형, 기울지 않은 구형 → 타입 B 기울기 타원형 구형과 구별하십시오.
- 명목 크기: 400 / 500 / 600 / 700 / 800 mm → 로프 통로, 리드 방향, 설치 공간 및 용기 도면으로 선택하십시오.
- 재료: C-Mn 강철 / 강철 스테인리스 / 특수 강철 → 정확한 등급과 부품 특성이 주문에 따라 다릅니다.
- 기준 질량: 210-880 kg → 취급, 설치 및 물류 계획을 지원합니다. 최종 무게는 승인 된 도면과 실제 재료를 따르습니다.
- 표면 처리: Sa 21⁄2 + 에폭시 샵 프라이머 또는 닦은 스테인레스 스틸 → 최종 코팅/폴리싱 시스템이 지정되어야 합니다.
- 설치: 활 구석 가접 된 배치 → 지역 구조, 가접 세부 사항, 강화 및 접근은 조선소 또는 설계자 책임으로 남아 있습니다.
- 인증서 요구 사항: 주문에 따라 제조자 인증서 또는 클래스 인증서 → 클래스 승인, 검사 범위 및 조사 조정에 따라
어떻게 작동 합니까?
Mooring hawser approaches the bow → Line passes through the oval Type A chock → Smooth radii guide the line and limit sharp local contact → Rope force is transferred through the cast body and welded bulwark structure → Line is secured by the approved shipboard mooring arrangement
신청서
Large commercial vessels | Tankers fitted for single point mooring | Bulk carriers | Bow mooring stations | Temporary offshore mooring operations | Newbuilding projects | Replacement of JIS F 2030 Type A mooring pipes
인증 및 장점
재료 인증서, 차원 검사 기록, NDE 보고서 및 분류 검사 프로젝트 요구 사항에 따라 정리 할 수 있습니다.분류 승인 및 조사 범위는 코팅 전에 확인되어야 하며 승인된 도면 및 적용되는 클래스 규칙에 따라야 합니다..
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

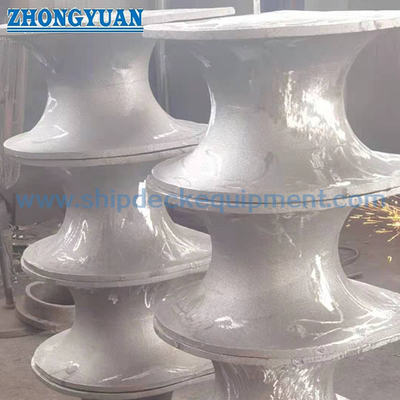

그림 & 사진
FAQ
Q1: JIS F 2030 타입 A와 타입 B의 차이점은 무엇입니까?
A1: 공급된 제품 설명에 따르면, 타입 A는 타원형 비 기울기 구성이고 타입 B는 타원형 기울기 구성입니다. 최종 선택은 배의 활 기하학에 달려 있습니다.로프 리드, 설치 위치 및 원래 표준 또는 승인 된 프로젝트 도면.
Q2: 기준 로프 테이블이 유일한 선택 기준으로 사용될 수 있습니까?
A2: 아닙니다. 참조 지름은 초기 차원 가이드입니다. 최종 선택은 또한 로프 구조와 MBL, Chafe-chain 또는 hawser-end 배열, 라인 리드 각,동적 부하, 접촉 압력, 지역 방어벽 강도 및 클래스/소유자 요구 사항
Q3: 클래스 승인 된 코팅에 필요한 정보는 무엇입니까?
A3: 원래 JIS 또는 용기 도면, 명목 크기, 재료 등급, 로프 데이터, 설치 및 강화 도면, 코팅 또는 닦기 사양, NDE 및 시험 범위인증서 요구 사항, 양, 목적지, 그리고 필요한 배달 스케줄
