JIS Ｆ 2030 현장은 장비를 견인하는 배를 잡아 매 단일 포인트를 위한 쐐기를 탑재했습니다
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | 유형 b | 공칭 크기: | 400-800mm |
|---|---|---|---|
| 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 | 기술 표준: | JIS F 2030-1978 |
| 무게: | 190~830kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS | ||
| 강조하다: | 파이프를 잡아 매는 B형 행동 양식 단일 포인트,파이프를 잡아 매는 JIS Ｆ 2030-1978 단일 포인트,단일 포인트 해양 쐐기 |
||
제품 설명

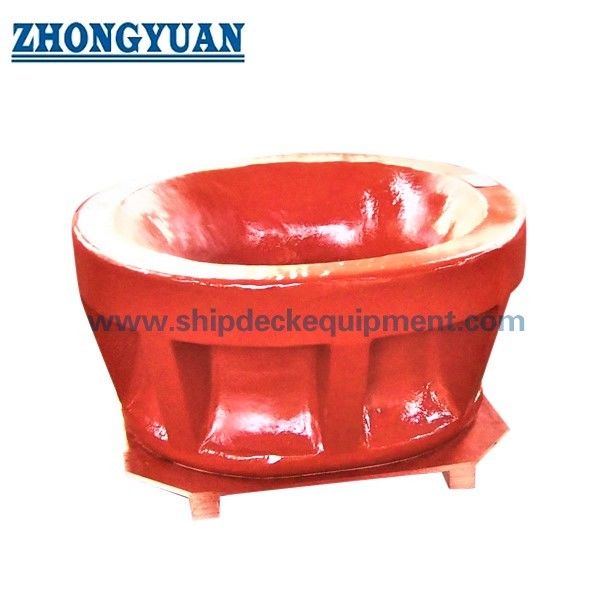

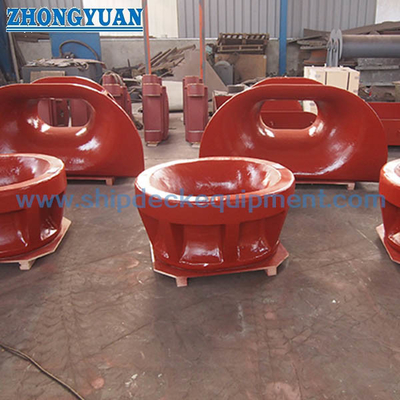

방벽에 장착된 단점 매킹 턱 JIS F 2030 B형 주사철 매킹 파이프
제품 개요
JIS F 2030 B형 단점 매어링 턱은 단점 매어링 장치를 사용하는 선박의 보우 매어링 턱에 설치된 주사철 매어링 파이프입니다.그것은 제어 된 타원형 및 기울기 통로를 통해 매킹 라인 또는 chafe 체인을 안내, 선이 배의 기우 구조를 통과하는 지역 마모를 줄이는 데 도움이 됩니다.
이 페이지는 400에서 800까지 명목 크기의 B 타입 구성에 대해 작성되었습니다. 제품은 일반적으로 배 SPM 배열, 활 페어리드 / 체인 막장 배열,매킹 라인이나 셰프 체인 크기표준 및 프로젝트 도면은 생산 전에 검사되어야합니다.설치 세부 사항은 프로젝트별로.
빠른 사양
- 제품 종류: 선반에 장착된 단점 매킹 턱 → 선반의 선반을 통해 SPM 매킹 라인이나 셰프 체인을 안내합니다.
- 표준 및 유형: JIS F 2030-1978 B 타입 → B 타입의 모양, 차원, 로프 참조 데이터 및 계산 질량 참조
- 명목 크기 범위: 400 / 500 / 600 / 700 / 800 → JIS F 2030에 명시된 배 도면에서 큰 활 매어 파이프 장치에 적합합니다.
- 참조 로프 범위: 와이어 로프 50~132mm, 마닐라 로프 30~70mm, 나일론 로프 80~120mm → 참조 전용이며 직접 SWL, MBL 또는 시험 부하가 아닙니다.
- 계산량: 190~830kg → 운반, 포장, 설치 중에 들어올리는 장치 및 화물 추정에 유용합니다.
- 설치 형태: 기둥 장벽 용접 구조 → 주변 강화, 용접 세부 사항 및 선 유도 각도는 조선소 또는 설계 사무실에 의해 확인되어야합니다.
- 제조 초점은: 주사철 몸체, 부드러운 로프 접촉 반지름, 제어 된 타원형 개척, 용접 구역 준비 및 코팅 품질.
- 표면 처리: Sa 2.5 폭발 + 참조로 1층 에포시 공장 프라이머 → 최종 코팅 또는 닦은 스테인레스 스틸 표면은 프로젝트 사양에 따라됩니다.
주요 기술 매개 변수
| 명목 규모 | L | L1 | L2 | H | H1 | H2 | H3 | H4 | B | R | R1 | R2 | R3 | R4 | R5 | T | C |
| 400 | 400 | 800 | 600 | 300 | 320 | 300 | 200 | 260 | 350 | 150 | 310 | 230 | 270 | 200 | 200 | 35 | 65 |
| 500 | 500 | 960 | 720 | 400 | 370 | 350 | 250 | 310 | 400 | 200 | 360 | 280 | 300 | 240 | 230 | 40 | 70 |
| 600 | 600 | 1120 | 840 | 450 | 420 | 400 | 300 | 360 | 450 | 225 | 410 | 330 | 330 | 260 | 260 | 45 | 75 |
| 700 | 700 | 1280 | 960 | 500 | 470 | 450 | 350 | 410 | 500 | 250 | 460 | 380 | 350 | 280 | 290 | 50 | 80 |
| 800 | 800 | 1440 | 1080 | 600 | 520 | 500 | 400 | 460 | 550 | 300 | 510 | 430 | 370 | 320 | 320 | 55 | 85 |
|
명목 크기 |
D | D1 | D2 | 참조 | 적용 가능한 로프의 명목 다이아그램 ( 참조) | ||
|
계산 질량 kg |
철끈 6 × 24 |
마닐라 로프 |
나일론 로프 |
||||
| 400 | 50 | 90 | 70 | 190 | 50~60 | 30 | 80 |
| 500 | 50 | 120 | 80 | 310 | 62-73 | 40 | 90 |
| 600 | 75 | 150 | 90 | 460 | 76-92년 | 50 | 100 |
| 700 | 100 | 180 | 100 | 660 | 95-114 | 60 | 110 |
| 800 | 100 | 210 | 110 | 830 | 117-132 | 70 | 120 |
선택 및 조사 가이드
단계 1: JIS F 2030 B형 장벽에 장착된 단점 매킹 턱과 용량 400 / 500 / 600 / 700 / 800을 배 도면에 따라 확인합니다.
단계 2: 단점 매킹 배치, 활 위치, 로프 또는 셰프 체인 경로 및 프로젝트가 신축 또는 교체 될 것인지 확인합니다.
단계 3: 적용 가능한 라인 정보를 확인합니다: 철사, 마닐라 로프, 나일론 로프 또는 셰프 체인 크기, 구조, MBL, 예상 라인 각도 및 접촉 방향.
단계 4: 장벽 열기, 용접 연결 부위, 지역 강화, 설치 면적 및 활 빗, 체인 막기 또는 다른 SPM 장비와의 관계를 확인합니다.
단계 5: 재료 요구 사항을 확인합니다: 프로젝트 요구 사항에 따라 주사철, 주사 스테인레스 스틸 또는 지정된 경우 낮은 온도 / 얼음 클래스 서비스를위한 특수 철.
단계 6: 표면 처리, 코팅 시스템, 검사 범위, 재료 추적성, NDT 요구 사항, 클래스 증언, 양, 목적지 및 필요한 배송 시간을 확인합니다.
구조
Cast steel mooring pipe body | Oval inclined rope opening | Smooth rope-contact radius | Bow bulwark welded interface | Local reinforcement area | Reference rope / chafe-chain passage | Shop primer or specified surface treatment
鋳造, 로프 안내 및 설치 의 장점
- 타원형 기울기 열린 구멍은 선 선 방향이 배 매킹 장치에 의해 제어되는 기우 장벽을 통해 SPM 라인을 안내하는 데 적합합니다.
- 부드러운 주사 로프 접촉 표면은 날카로운 지역 접촉을 줄이는데 도움이 되고, 매킹 작업 중 철 로프, 섬유 로프, 또는 셰프 체인을 더 잘 보호합니다.
- 주사체에는 크기의 정확성, 개척 기하학, 전환 반지름 및 로프 접촉 또는 검사 수용에 영향을 줄 수 있는 표면 결함이 있어야 합니다.
- 이 제품은 리프팅 피팅이 아닙니다. 그것은 매킹 가이드 구성 요소입니다; 모든 부하 승인은 배 배열, 라인 부하, 용접 설계 및 클래스 검토에 기초해야합니다.
- 보우 볼워크 용접 인터페이스는 선체 강화, 용접 세부 사항 및 SPM 라인의 실제 유도 방향과 함께 확인해야합니다.
- 재료 추적성, 주름 검사, 차원 검사, NDT 및 클래스 증언은 합의 된 프로젝트 및 승인 범위에 따라 구성 될 수 있습니다.
사용자 지정 속성
- 표준: JIS F 2030-1978 → 용기 사양이나 도면에서 JIS 단점 매어 파이프 크기를 요구할 때 사용
- 타입: 타입 B → SPM 로프 또는 셰프 체인 안내를 위한 활 구석에 장착된 장치.
- 명목 크기: 400 / 500 / 600 / 700 / 800 → 용기 도면, 라인 크기 및 설치 공간에 따라 선택하십시오.
- 참조 로프 데이터: 와이어 로프 / 마닐라 로프 / 나일론 로프 값은 참조 용도로만 → SWL, MBL 또는 시험 부하로 직접 사용할 수 없습니다.
- 재료: C-Mn 강철 또는 강철 → 정확한 등급과 인증서 범위는 공고 전에 확인해야합니다.
- 표면 처리: Sa 2.5 폭발 + 에포시 샵 프라이머 참조 → 최종 코팅은 용기 페인트 사양 또는 고객의 요구에 따라됩니다.
- 설치: 활 장벽 용접 → 열기, 강화, 용접 세부 사항 및 선 유도 각도는 승인 된 배열 도면과 일치해야합니다.
- 인증서 요구 사항: 주문 범위에 따라 사용할 수 있습니다 → 제조자 인증서, 재료 인증서, 클래스 인증서, NDT 보고서 또는 목격자 검사 요약 전에 합의해야합니다.
어떻게 작동 합니까?
SPM line approaches the vessel bow → Line or chafe chain passes through the inclined mooring chock → Smooth cast contact radius guides the line path → Local contact force is transferred through the welded bulwark structure → Bow reinforcement, 검사 및 최종 코팅은 설치를 완료
신청서
탱커들. 큰 배들. 단점 둥지 좌우 장치들. SPM 좌우 역들. 좌우 파이프 교체들. 신축 프로젝트들. 해상 로딩/해물 터미널 인터페이스 장비들.
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: 참조 로프 지름은 턱의 SWL입니까?
A1: 아닙니다. 와이어 로프, 마닐라 로프 및 나일론 로프 값은 제공 된 테이블에서 참조 로프 크기입니다. 그들은 SWL, MBL, 파기 부하,또는 승인을 받은 선박 매어링 계산 및 클래스 검토 없이 시험 부하.
Q2: 왜 JIS F 2030 타입 B가 보통 기둥 기둥에 설치되는가?
A2: B형은 단점 고정 장치에 대한 장벽에 장착 된 고정 파이프로 사용됩니다.그것은 로프 접촉 영역에서 마모를 줄이는 동시에 활 구조를 통해 매킹 라인 또는 chafe 체인을 안내.
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: JIS F 2030 타입 B, 명목 크기, 로프 또는 셰프 체인 크기, 재료 종류, 표면 처리, 양, 활 설치 도면, 강화 요구 사항, 인증 범위배달 목적지, 그리고 필요한 배달 시간.
