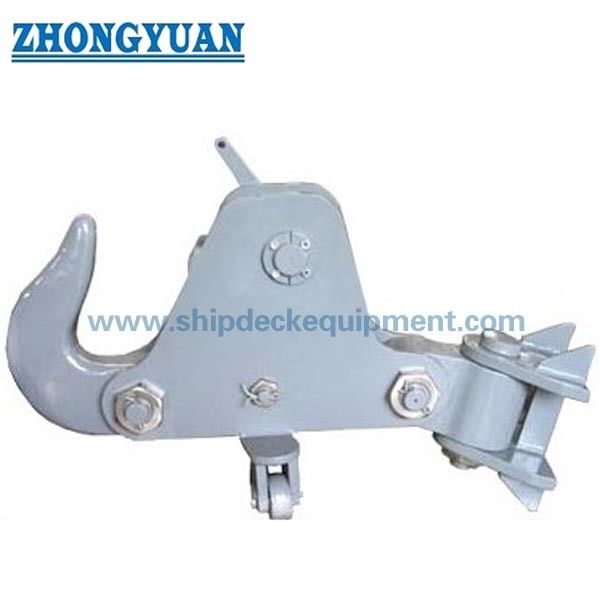

30–100T 해상 퀵 릴리즈 견인 훅 | 예인선 및 작업선용 수동 릴리즈

30~100T 해양용 급속속한 풀링 갈고리

제품 개요

해양 급속속한 풀링 호크는 배에 장착된 롤라인 연결 장치입니다. 롤보트, 작업 보트, 엔지니어링 선박, 떠있는 항구,제어된 롤라인 방출 지점을 필요로 하는 다른 해상 단위호크는 롤링 도중 롤라인 눈을 유지 하 고 이 제품 페이지에 명시 된 수동 릴리스 조정을 통해 지역적으로 풀립니다.

갈고리 집합은 갈고리 몸, 피보트 연결, 잠금 메커니즘, 장착 기지 및 지원 배 구조를 통해 견인 힘을 전달합니다. 따라서 선택은 SWL의 확인이 필요합니다.롤라인 배열, 예상 된 납 각, 기초 설계, 풀기 방법, 검사 범위 및 클래스 요구 사항이 있습니다. 이 제품은 끌어 당기는 갈고리, 끌어 당기는 갈고리, 끌어 당기는 윙이 아닙니다.도크에 장착된 복수 급속한 릴리스 매킹 호크가 아닌.

빠른 사양

• 안전 작업 부하: 30 / 40 / 50 / 60 / 80 / 100 t → 배 추부 장치와 일치하는 여섯 가지 표준 용량 포인트.
• 방출 모드: 로컬 수동 방출 → 현재 제공된 데이터는 이 모델의 공기 또는 수압 원격 방출을 확인하지 않습니다.
• 재료: 온화 강철 또는 C-Mn 강철 → 정확한 판, 조형, 핀 및 갈고리 재료 등급은 프로젝트 확인이 필요합니다.
• 전체 길이 L: 1050 ~ 2100 mm → 설치 공간과 선별된 SWL에 따라 갑판 기초 껍질이 증가합니다.
• 강철 구조: 갈고리 몸체, 피보트 연결, 잠금 및 풀기 메커니즘, 장착 기판 → 최종 부품 구성은 승인 도면을 따릅니다.
• 표면 처리: Sa 2.5까지 폭발 청소 + 1 코트 에포시 상점 프라이머 → 최종 해상 코팅 시스템 및 건조 필름 두께는 용기 사양에 따라합니다.
• 시험 범위: 프로토타입, 휴식 부하, SWL 및 운영 시험 → 시험 요인, 목격 및 수용 기준은 승인 된 절차 및 클래스 요구 사항에 따라됩니다.
• 응용 초점: 턱대기 및 작업 선박 턱대기 → SWL 선택은 볼러드 당기, 턱대기 데이터, 작동 각도 및 동적 서비스 조건으로 확인되어야합니다.

주요 기술 매개 변수

선택 및 조사 가이드

1단계선박 당기계획, 당기봉투 당기, 당기선 MBL, 예상 동적 부하, 해군 건축가 또는 클래스 계산에 따라 필요한 SWL를 확인합니다.배 단 하나의 죽은 무게에 의해 갈고리를 선택하지 마십시오.

2단계롤라인 오일 또는 밧줄 크기, 갈고리 목의 요구 사항, 롤링 리드 방향, 예상 수평 및 수직 각도 및 측면 부하가 발생할 수 있는지 확인합니다.

단계 3:설치 위치, 사용 가능한 갑판 공간, 기초 배열, 구조적 강화, 연결 방법 및 배 구조로 로드 전송을 확인합니다.

단계 4:방출 조정을 확인합니다. 이 페이지는 지역 수동 방출을 다루고 있습니다. 공기 또는 수압 원격 방출은 별도의 승인된 구성 및 제어 시스템 범위를 요구합니다.

단계 5:소재 등급, 진식 보호 시스템, 윤활 및 유지보수 접근, NDT 요구 사항, 시험 절차, 목격 및 인증 범위를 인용 전에 확인합니다.

단계 6:선택된 SWL, 수량, 배 유형, 설치 도면, 롤라인 정보, 클래스 사회, 목적지 및 필요한 배송 시간

구조

견인 갈고리 몸 갈고리 피보트 연결 잠금 및 풀기 메커니즘 지역 수동 풀기 레버 / 와이어 인터페이스 장착 기지 배 기지 인터페이스 보호 코팅

롤링, 풀링 및 설치의 장점

• 빠른 풀기 기능은 승인된 운영 절차에 따라 풀기가 필요할 때 끌줄을 분리하는 제어된 방법을 제공합니다.
• 현재 제품 데이터는 수동 풀기를 식별합니다. 기본 작동 장치가 기계적으로 직접적으로 유지되며 이 페이지는 공기 또는 수압 원격 풀기 모델과 분리됩니다.
• 갈고리, 주축, 잠금 부분 및 장착 기판은 하나의 부하 경로를 형성합니다. 지원 갑판 기초와 주변 구조는 선언 된 견인 부하 및 부하 방향에 대해 확인해야합니다.
• 갈고리 기하학은 롤라인 눈, 부드러운 눈 또는 연결 매듭에 맞추어 연결이 부착되고 유지되고 유해한 지역 간섭없이 풀릴 수 있도록해야합니다.
• 허용되는 견인 각도 및 측면 부하 제한은 승인된 설계에 의해 정의되어야 합니다. 명시된 SWL은 제한되지 않은 다방향 부하를 허용하는 것으로 해석되어서는 안 됩니다.
• 기능적 방출 테스트는 승인된 검사 및 시험 계획에 따라 동착, 잠금, 수동 작동, 재설정 및 방출 행동을 확인해야합니다.

사용자 지정 속성

• 제품군: 선박용 빠른 방출 수레 갈고리 → 선박에 장착된 롤라인 연결 및 방출 장비
• SWL 범위: 30 ~ 100 t → 6개의 열량 중에서 당선하는 것은 추인 시스템의 검토 후에야 합니다.
• 릴리스 모드: 수동 릴리스 → 현재 페이지의 로컬 릴리스 장치; 별도로 지정되지 않는 한 원격 조작은 포함되지 않습니다.
• 재료: 가벼운 강철 / C-Mn 강철 → 정확한 등급, 열처리 및 재료 추적성을 확인해야 합니다.
• 설치: 기초에 장착된 집합체 → 연결 세부 사항, 강화 및 허용 부하 방향은 승인된 용기 도면을 따르십시오.
• 시험: 프로토타입/파업 부하/SWL/운동 시험 → 부하 요인과 목격자 범위는 제조 전에 확인되어야 합니다.
• 표면 처리: Sa 2.5 폭발 정화 + 에포시 상점 프라이머 → 최종 코팅, 색상 및 DFT는 프로젝트 요구 사항에 따라합니다.
• 사용자 정의: 차원, 방출 배치, 코팅 및 검사 범위 → 기술적 검토 및 승인 도면.

어떻게 작동 합니까?

Towline eye is placed on the hook → Locking mechanism retains the hook in the towing position → Towing load passes through the hook and mounting structure → Operator actuates the approved manual release → Hook opens and releases the towline → Mechanism is inspected and reset

신청서

항구 럭보트. 해안 및 강 럭보트. 작업 보트. 엔지니어링 보트. 떠 있는 항구. 건조 항구 서비스 보트. 해양 건설 지원 보트. 대체 럭호트 프로젝트.

인증 및 장점

인증서 및 조사 참석은 프로젝트 요구 사항, 승인 된 테스트 범위, 재료 추적성 및 분류 사회 절차에 따라 정리 될 수 있습니다.사용 가능성은 기술 검토 및 클래스 승인의 조건입니다..

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 올바른 럭 SWL를 어떻게 선택해야 합니까?

A1:선택에선 배의 견인계획, 견인보일러드 당기, 견인선 MBL, 동적 부하, 견인각, 연결 기하학, 클래스 또는 해군 건축가의 요구사항을 고려해야 한다.갈고리 SWL는 배 중 단독으로 선택되지 않아야 합니다..

Q2: 이 갈고리가 롤라인이 부착되는 동안 풀 수 있습니까?

A2: 제공된 설명은 느슨하거나 안전한 작업 부하 조건에서 방출을 명시하지만 허용된 방출 부하는 승인된 설계로 정확한 모델에 대해 확인되어야 합니다.운영 지침, 그리고 목격자 시험 절차. 그것은 제한되지 않은 과부하 방출 주장으로 취급되지 않아야합니다.

Q3: 생산 전에 어떤 설치 정보가 필요합니다?

A3: 배 기판 도면, 설치 위치, 부하 방향 및 허용 각도, 롤라인 또는 매듭 세부 사항, 선택한 SWL, 풀 와이어 배열을 제공하십시오.재료 및 코팅 요구 사항, 계급 사회, 그리고 필요한 검사 범위.
