50 kN 공압 ETA 펜던트 보관 드럼 | 비상 견인 강철 와이어 로프 보관
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 안전 당김 용량: | 50kn | 드럼 능력: | 100m |
|---|---|---|---|
| 공기 모터 속도: | 2400r/분 | 로프 디아: | 80mm |
| 제어 위치: | 지역 통제 | 재료: | 온화한 강철 |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 페인트 3겹 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS 등 |
| 강조하다: | 50KN 단일 드럼 저장 윈치,50KN 저장 윈치,50KN 선박 견인 장비 |
||
제품 설명
50kN 에타 펌마 스포트 드럼
제품 개요
50KN ETA 저장 드럼은 긴급 견인 장치가 필요한 선박에 긴급 견인 철회선을 저장하는 데 사용되는 공기용 드럼 집합체입니다.그것은 정해진 철선을 조직 유지하기위한 것입니다., 보호되고, 특히 여객선, 탱커,안전 및 운용에 중요한 비상용 拖拉 준비가 필요한 가스 운반기.
이 제품은 승인된 프로젝트 도면과 계산이 그 기능을 정의하지 않는 한 주요 린치가 아닌 비상 릴링 로프 저장 및 취급 드럼으로 취급되어야합니다.제공된 데이터에 따르면 50 kN 안전 당기능, 100m 드럼 용량, 80mm 로프 지름, 로컬 제어 및 공기 모터 드라이브 최종 로프 구조, 드럼 크기, 기초 설계, 브레이크 또는 잠금 배치, 인증 범위그리고 비상 견인 장치 인터페이스는 배 사양에 따라 확인되어야 합니다..
빠른 사양
- 제품 종류: ETA 저장 드럼 → 재난용 철사선을 저장하기 위해 배의 재난용 철사선을 준비합니다.
- 안전 당기력: 50 kN → 제공된 당기력 데이터로 사용된다. 프로젝트 승인 없이는 SWL, MBL, 시험 부하 또는 당기력으로 변환되어서는 안된다.
- 드럼 용량: 100m → 제공된 데이터에 명시된 로프 저장 용량; 실제 로프 배치, 플랜지 클리어먼스 및 드럼 크기는 도면을 통해 확인해야합니다.
- 로프 지름: 80mm → 드럼 굴곡 / 와일링 공간, 로프 핸들링 및 비상 견인 장치 호환성에 중요합니다.
- 드라이브 배열: 공기 모터 → 압축 공기 공급이 가능한 경우 적합합니다. 공기 공급 품질, 튜브 연결 및 제어 논리를 확인해야합니다.
- 공기 모터 데이터: 2400 r/min, 9 m3/min 공기 소비, 7bar 공기 압력 → 표기 전에 선박 공기 시스템 확인을 위한 핵심 데이터
- 제어 위치: 로컬 제어 → 작동 위치, 비상 정지, 브레이크 또는 잠금 및 승무원 접근은 GA 도면으로 확인되어야 합니다.
- 표면 처리: Sa 2.5 폭발 + 에포시 페인트 세 층 → 최종 코팅 시스템, DFT, 색상 및 터치업 절차는 프로젝트 요구 사항을 따라합니다.
주요 기술 매개 변수
| 항목 | 공급된 가치 | 공학 / 인용 의미 |
| 제품 이름 | 50KN ETA 저장 드럼 | 비상 철 철 로프 호스팅 드럼 배 ETA 장치. |
| 안전 당기 능력 | 50 kN | 제공된 데이터로부터 당기력 참조; 당기 SWL 또는 로프 MBL로 표시되지 않습니다. |
| 드럼 용량 | 100m | 비상용 철사선을 끌기 위한 저장 길이; 드럼의 크기를 확인해야 한다. |
| 드럼 배열 | 단일 드럼 | 로프 저장 및 로컬 핸들링을 위한 하나의 드럼 구성. |
| 로프 지름 | 80mm | 배장 용량 및 윙링 공간 확인을 위한 로프 지름 참조 |
| 공기 모터 속도 | 2400 r/min | 기압 구동 참조; 필요하다면 저감기 및 드럼 회전 속도를 확인해야 합니다. |
| 공기 소비 | 9m3/min | 운용에 필요한 선박 공기 공급 용량 |
| 공기 압력 | 7bar | 공기 모터 작동에 필요한 압축 공기 압력 |
| 제어 위치 | 지역 통제 | 조작자 접근, 안전 정지 및 제어 레이아웃은 도면으로 확인해야 합니다. |
| 소재 | 가벼운 강철 | 생산 전에 정확한 판 / 샤프트 / 드럼 재료 등급이 확인되어야 합니다. |
| 표면 처리 | Sa 2.5 + 3층의 에포시 페인트 | 해양 코팅 참조; 최종 DFT, 색상, 페인트 시스템이 확인되어야 합니다. |
선택 및 조사 가이드
1단계: 장비가 당겨나가는 린치나 들어올리는 린치가 아닌 응급 당겨나가는 철회선을 위한 ETA 저장 드럼으로 요구되는지 확인합니다.
단계 2: 로프 사양: 지름 80mm, 로프 구조, 로프 등급, 실제 길이, 끝 장착, 소켓 / 셔클 인터페이스 및 로프가 드럼과 함께 공급되는지 확인합니다.
단계 3: 부하 용어 및 승인 근거를 확인합니다: 50 kN 안전 당기력, 필요한 작동 당기력, 안전 요인, 브레이크 또는 잠금 요구 사항 및 클래스 승인 요구 사항.
단계 4: 공기 공급을 확인합니다: 사용 가능한 작업 압력, 공기 흐름 용량, 공기 라인 크기, 공기 품질, 제어 밸브 배치 및 추가 공기 모터 문서가 필요한지 여부.
단계 5: 설치 인터페이스를 확인합니다: 갑판 기초, 발자국, 볼트 다운 또는 웰드 다운 배치, 주변 공백, 로프 리드 방향, 턱, 페어 리드,턱대기, 또는 비상 견인 연결.
단계 6: 표면 처리를 확인합니다: Sa 2.5 블래스팅, 3층 에포시 페인트, 최종 색상, DFT, 부식 범주, 튜치업 페인트, 필요한 경우 스테인레스 스틸 옵션 및 포장 방법.
단계 7: 배의 종류, 수량, 분류회사 요구 사항, 검사 범위, 인증서 요구 사항, GA 도면, 배송 목적지 및 필요한 배송 시간
구조
Single storage drum | Drum shaft | Pneumatic air motor | Local control arrangement | Rope storage area | Support frame / base | Brake or locking arrangement to be confirmed | Deck foundation interface | Marine epoxy coating
저장장치, 공기 구동 및 엔지니어링 장점
- 저장 드럼은 긴급 견인 철회선을 정의된 위치에 유지하여 느슨한 로프 핸들링을 줄이고 견인 장치가 필요할 때 더 빠른 비상 준비를 지원합니다.
- 기압 구동 장치는 장비 자체에서 전기 구동 힘에 대한 의존성을 피하지만 최종 선택 전에 선박 공기 공급 용량과 압력 안정성을 확인해야합니다.
- 명시된 100m 로프 용량은 80mm 로프의 실제 구조, 롤링 방법, 플랜지 클리어먼스 및 승인된 도면에 있는 저장 조건에 따라 확인되어야 한다.
- 로컬 컨트롤은 장비 위치에서 직접 승무원 작동을 허용합니다. 운영자 접근, 비상 정지, 안전한 서있는 지역 및 로프 경로는 배 배열과 함께 검토되어야합니다.
- 50 kN 안전 당기 능력은 통제 된 로프 핸들링에 유용하지만 자동으로 롤 로드, SWL, 테스트 로드 또는 로프 찢기 로드가 아닙니다.
- 갑판 기초 및 주변 구조는 배조장 또는 설계 사무실에 의해 확인되어야 합니다. 왜냐하면 로프 핸들링 부하가 배 배기 기지를 통해 배 구조로 전달되기 때문입니다.
- Sa 2.5 표면 준비와 3층 에포시 페인트로 코팅하면 최종 코팅 시스템이 적절하게 지정되면 선박 갑판 조건에서 장비를 보호 할 수 있습니다.
사용자 지정 속성
- 제품 종류: ETA 저장 드럼 → 배 롤 준비용 비상 롤 로프 저장 및 취급 장비
- 안전 견인력: 50 kN → 공급된 견인력 용어; 확인 없이 SWL, MBL, 견인력, 또는 끊기 부하로 다시 작성하지 마십시오.
- 드럼 용량: 100m → 정해진 비상용 철사선을 위한 로프 저장 길이.
- 로프 지름: 80mm → 배 배 배량, 로프 와일딩, 셰이브 / 페어리드 호환성 및 끝 장착 클리어먼스의 핵심 기초.
- 드라이브 유형: 공기 모터 → 배에 압축 공기 공급이 가능한 공기 작동에 적합합니다.
- 공기 요구: 2400 r/min, 9 m3/min, 7 bar → 항공 모터 데이터와 선박 서비스 공기 용량을 비교하여 확인합니다.
- 제어: 로컬 제어 → 작동 위치 및 안전 장치는 승인된 도면에 확인되어야 합니다.
- 재료: 가벼운 강철 → 정확한 재료 등급 및 추적 범위는 주문 요구 사항에 따라 확인됩니다.
- 표면 처리: Sa 2.5 + 3층 에포시 페인트 → 최종 코팅 시스템은 용기 페인팅 사양을 따릅니다.
- 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 제조자 인증서, 재료 인증서, 클래스 인증서 및 증인 검사 요약 전에 합의해야합니다.
어떻게 작동 합니까?
Emergency towing rope is stored on the drum → Crew operates the local pneumatic control → Air motor rotates the drum for rope handling → Rope is paid out or recovered according to the approved emergency towing procedure → Reaction loads are transferred through the shaft, 프레임, 그리고 배 기초에 기반
신청서
여객선. 석유 탱커. 가스 운반선. 긴급 웅덩이 정비 기지. 선박 웅덩이 준비. 신축 프로젝트. 재구성 및 교체 프로젝트.
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

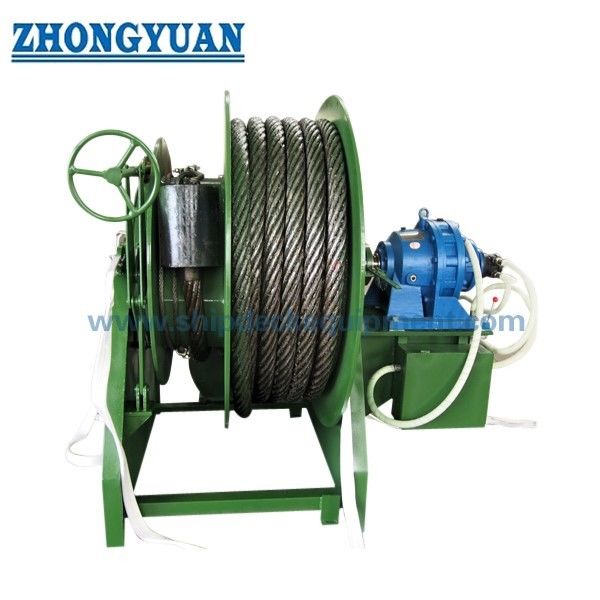

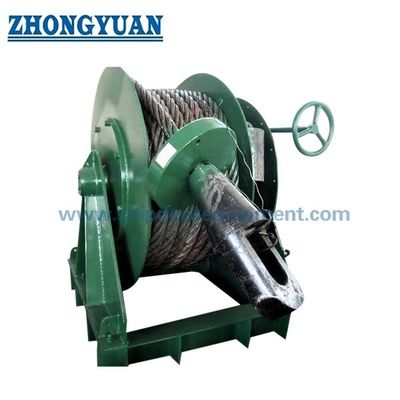

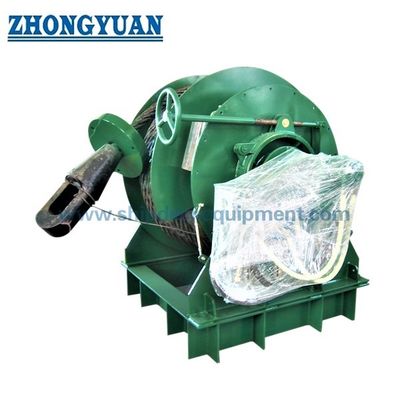

그림 & 사진
FAQ
Q1: 50KN ETA 저장 드럼은 롤링 윈치입니까?
A1: 제공된 데이터에만 근거하여 롤링 린치로 설명해서는 안 됩니다. 제품은 비상 롤링 철회 로프 저장 드럼으로 작성됩니다.50 kN 안전 당기능은 승인된 도면과 계산이 다른 임무를 정의하지 않는 한 로프 핸들링 당기 데이터로 취급되어야 합니다..
Q2: 50 kN의 안전 당기능은 SWL 또는 견인 부하로 사용될 수 있습니까?
A2: 아닙니다. 제공 된 용어는 안전 당기력입니다. 제조업체의 계산, 프로젝트 로드 테이블,안전 요인, 그리고 클래스 승인 기초.
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: 로프 지름, 로프 길이, 로프 구조, 드럼 크기, 공기 공급, 공기 모터 문서, 브레이크 또는 잠금 배치, 지역 제어 배열, 갑판 기초, 표면 처리,인증서 요구 사항, 양, 목적지 및 배송 시간
