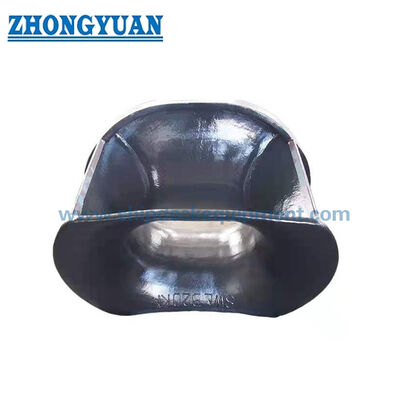

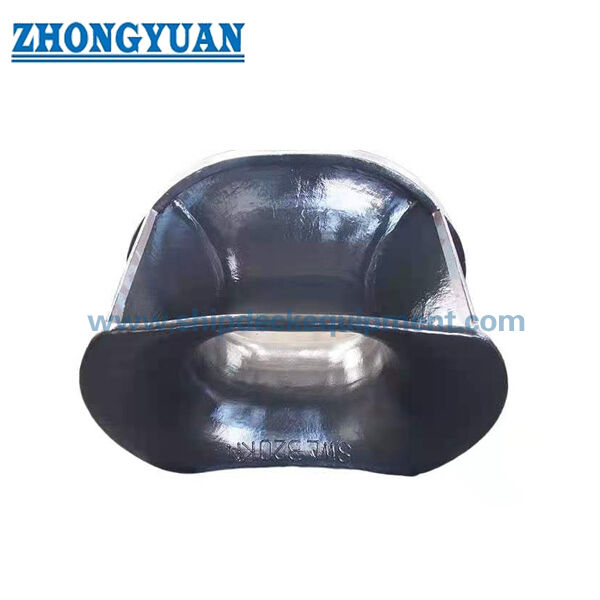

수송 및 매킹을 위한 봉쇄된 턱을 장착한 둥지
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | ISO 13729 | 유형: | 비; 보루 장착 |
|---|---|---|---|
| SWL 범위: | 23-141T | 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 |
| 무게: | 49~442kg | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
| 강조하다: | 불워크 장착 계류 초크,iso 13729 견인 초크,iso 13729 계류 초크 |
||
제품 설명
수송 및 매킹을 위한 봉쇄된 턱을 장착한 둥지
제품 개요
The ISO 13729 Type B bulwark mounted closed chock is a cast steel rope guide used on the ship side to lead mooring or towing ropes from inboard to outboard while keeping the rope path controlled through a closed opening선박 매킹 및 롤링 스테이션에 선택됩니다. 철회나 합성 로프가 방벽 열기에 매끄럽고 보호 된 접촉 반지름이 필요한 경우.
타입 B는 제공된 ISO 13729 폐쇄 턱 데이터에 있는 둥지 위에 장착된 장치입니다.턱 표면 반지름은 제공된 정보에 명시된 철사선의 지름의 12 배 이상 인 철사선 굽기 비율을 중심으로 설계됩니다.최종 선택은 로프 유형, 로프 지름, SWL 표시, 방벽 구조, 용접 세부 사항, 지역 강화, 표면 처리 및 분류 요구 사항과 함께 확인해야합니다.
빠른 사양
- 제품 종류: 둥지 위에 설치된 철강 밀폐 턱 → 잠겨있는 배 옆 로프 통로
- 표준 및 유형: ISO 13729 타입 B → 용기 도면에서 장벽에 장착된 닫힌 턱을 지정할 때 사용된다.
- 명목 크기 범위: 250 × 200 × 214 ~ 500 × 400 × 525B → 다양한 오프닝 크기, 깊이 및 울타리 배열을 포함합니다.
- 제공된 표에서 SWL 범위: 226 ~ 1413 kN / 23 ~ 144 t → SWL 표시는 실제 부하 조건에 따라 사용자와 제조업체 사이에 합의되어야합니다.
- 추천된 철사선 지름: 18~44mm → 선착장 또는 롤링 계산을 대체하는 것이 아니라 초기 선택 기준으로 사용됩니다.
- 재료 선택: C-Mn 강철, 강철 또는 빙하 프로젝트용 특수 강철 → 최종 품질과 인증 범위는 생산 전에 확인되어야합니다.
- 설치 형태: 둥지에 장착되어 용접된 → 용접 다리의 길이가, 지역 강화, 그리고 선박 옆 구조는 조선소 또는 설계 사무실에 의해 확인되어야 합니다.
- 표면 처리: Sa 2.5 블래스팅 + 에포시 샵 프라이머, 닦은 스테인리스 스틸 또는 사용자 정의 마감 → 최종 코팅은 용기 사양과 서비스 환경에 따라됩니다.
주요 기술 매개 변수
| 명목 규모 LxHxD |
I1 | I2 | I3 | H2 | R | R1 | R2 | R3 | R4 | R5 |
| 250 × 200 × 214 | 516 | 441 | 466 | 306 | 100 | 233 | 153 | 108 | 96 | 150 |
| 300 × 250 × 286 | 638 | 554 | 588 | 410 | 125 | 294 | 205 | 144 | 128 | 180 |
| 350 × 250 × 333 | 736 | 646 | 636 | 449 | 125 | 318 | 224,5 | 168 | 150 | 200 |
| 400 × 250 × 381 | 834 | 736 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 450 × 250 × 381 | 884 | 786 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 500 × 250 × 381 | 934 | 836 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 400 × 250 × 428 | 882 | 778 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 450 × 250 × 428 | 932 | 828 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 500 × 250 × 428 | 982 | 878 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 500 × 400 × 428 | 982 | 878 | 882 | 665 | 200 | 441 | 332,5 | 216 | 194 | 250 |
| 500 x 250 x 525A | 1078 | 976 | 828 | 551 | 125 | 414 | 275,5 | 264 | 240 | 320 |
| 500 x 400 x 525A | 1078 | 978 | 978 | 701 | 200 | 489 | 350,6 | 264 | 240 | 320 |
| 500 × 250 × 5258 | 1078 | 976 | 828 | 554 | 125 | 414 | 277 | 264 | 238 | 320 |
| 500 × 400 × 5258 | 1078 | 978 | 978 | 704 | 200 | 489 | 352 | 264 | 238 | 320 |
| 명목 규모 LxHxD |
R6 | d1 | d2 | T | θ | 용접기 다리 길이 a Z1 |
용접기 다리 길이 a Z2 |
SWL h kN |
SWL h T |
철끈 지름 c (보증) |
계산 무게 c 1kg |
| 250 × 200 × 214 | 138 | 108 | 80 | 12 | 44° | 6 | 5 | 226 | 23 | 18 | 49 |
| 300 × 250 × 286 | 164 | 144 | 100 | 16 | 44° | 8 | 6,5 | 422 | 43 | 24 | 100 |
| 350 × 250 × 333 | 182 | 168 | 120 | 18 | 55° | 9 | 7 | 549 | 56 | 28 | 141 |
| 400 × 250 × 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 687 | 70 | 32 | 184 |
| 450 × 250 × 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 706 | 72 | 32 | 194 |
| 500 × 250 × 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 765 | 78 | 32 | 202 |
| 400 × 250 × 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 883 | 90 | 36 | 264 |
| 450 × 250 × 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 912 | 93 | 36 | 276 |
| 500 × 250 × 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 932 | 95 | 36 | 288 |
| 500 × 400 × 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 893 | 91 | 36 | 311 |
| 500 × 250 × 525A | 296 | 264 | 120 | 24 | 53° | 10 | 9,5 | 1148 | 117 | 44 | 379 |
| 500 × 400 × 525A | 296 | 264 | 120 | 24 | 53° | 10 | 9,5 | 1158 | 118 | 44 | 408 |
| 500 × 250 × 5258 | 294 | 264 | 120 | 26 | 53° | 10 | 10,5 | 1413 | 144 | 44 | 405 |
| 500 × 400 × 5258 | 294 | 264 | 120 | 26 | 53° | 10 | 10,5 | 1383 | 141 | 44 | 442 |
선택 및 조사 가이드
단계 1: ISO 13729 B형 성벽에 장착된 주사철 닫힌 턱과 용기 도면에 따라 요구되는 명목 크기 L × H × D를 확인합니다.
2단계: 적용을 확인합니다: 매어, 롤링, 대체 턱, 선박 측 로프 리드, 철사 로프 배열 또는 합성 로프 배열.
단계 3: SWL 요구 사항, 로프 지름, 로프 재료, 로프 유도 방향, 예상 접촉 각도 및 제공된 SWL 테이블이 프로젝트에 허용되는지 확인합니다.
단계 4: 장벽 열기, 설치 높이, 용접 인터페이스, 용접 다리 길이 Z1 / Z2, 지역 강화 및 사용 가능한 유지 관리 공간을 확인합니다.
단계 5: 재료 등급을 확인합니다. C-Mn 강철, 스테인리스 강철 또는 얼음급/빙상 뚫기 프로젝트용 특수 강철.
단계 6: 표면 처리, 코팅 시스템, 롤링 요구 사항, NDT / 검사 범위, 재료 인증서, 클래스 인증서 및 목격자 검사 요구 사항을 확인합니다.
단계 7: 양, 배송 목적지, 필요한 배달 시간, 프로젝트 도면, 참조 사진 및 고객별 표시 또는 수용 요구 사항을 제공하십시오.
구조
Cast steel closed chock body | Bulwark-mounted rope opening | Smooth rope-contact radius | Wire-rope bending-radius surface | Welded ship-side connection area | Reinforced cast wall | Surface treatment according to project requirement
casting, 로프-컨택트 & 엔지니어링 장점
- 닫힌 턱 기하학은 배 내부에서 배 외부로 로프 경로를 제어하는 데 도움이되며 선박 측 배열이 열린 페어 리드 대신 정의 된 로프 통로를 필요로하는 데 유용합니다.
- 둥글게 된 톱면은 철사용에 중요한데, 제공된 설명은 철사 직경의 12배 이상의 굽기 비율을 기준으로 한다.
- C-Mn 강철 구조는 연속적인 곡선 로프 접촉 표면과 통합 턱 기하학에 적합합니다.최종 재료 등급과 기계적 특성은 주문 사양에 의해 확인되어야 합니다..
- 로프 접촉 표면은 철 로프 또는 합성 로프에 손상을 줄 수 있는 부러, 날카로운 가장자리 및 지역 접촉 지점을 줄이기 위해 가루, 밀러 및 가루 후 검사되어야 합니다.
- 방패 장착은 배 옆 구조로 로프 반응 힘을 전달합니다. 조선소 또는 설계 사무실은 지역 강화, 용접 세부 사항 및 주변 선체 구조를 확인해야합니다.
- 스테인리스 스틸 또는 특수 스틸 버전의 경우 표면 마감, 부식 노출, 닦기 면적 및 재료 추적성을 표기 전에 확인해야합니다.
- NDT, 재료 인증서, 제조자 인증서 및 클래스 증인 검사 프로젝트 요구 사항에 따라 정리 될 수 있지만 명령에 동의하지 않는 한 기본 범위로 취급되지 않아야합니다..
- 이 페이지는 SWL를 철회 로프 파기 부하, 증명 부하 및 테스트 부하에서 분리하여 잘못된 엔지니어링 해석을 피합니다.
사용자 지정 속성
- 표준: ISO 13729 → 용기 도면 또는 소유자 사양이 ISO 폐쇄 턱 크기를 요구하는 경우 사용
- 타입: B형 방벽에 장착된 → 갑판에 장착된 장치 대신 배 옆/방벽에 장착하도록 선택된
- 명목 크기: 250 × 200 × 214 ~ 500 × 400 × 525B → 개척 크기, 로프 경로, SWL 및 사용 가능한 장벽 구조에 따라 선택하십시오.
- SWL: 공급된 표에서 226 ~ 1413 kN → 최종 표시는 프로젝트 합의와 실제 부하 상태를 따라야합니다.
- 추천된 와이어 로프 지름: 18~44mm → 선택에 대한 초기 기준; 실제 로프 호환성은 용기 배열에 의해 확인되어야 합니다.
- 재료: C-Mn 강철 / 강철 스테인리스 / 특수 강철 → 최종 등급, 열처리 및 인증 범위는 생산 전에 확인되어야합니다.
- 표면 처리: Sa 2.5 폭파 + 에포시 가게 프라이머 / 닦은 스테인리스 스틸 / 사용자 정의 마무리 → 최종 코팅은 용기 페인팅 사양을 따릅니다.
- 설치: 밸브 웰드 → 웰드 다리 Z1 / Z2 및 지역 강화는 배 도면에 대 한 확인 해야 합니다.
- 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 제조자 인증서, 재료 인증서, 클래스 인증서 또는 목격자 검사 요약 전에 확인해야합니다.
어떻게 작동 합니까?
Mooring or towing rope approaches the ship-side bulwark chock → Rope passes through the closed cast-steel opening → Smooth radius surface guides the rope from inboard to outboard → Rope reaction force is transferred through the cast body and welded bulwark structure → Inspection, 표시 및 코팅은 프로젝트 요구 사항에 따라 완료됩니다.
신청서
Ship-side mooring stations | Towing rope lead arrangements | Wire rope mooring systems | Bulwark rope openings | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when project-approved | Newbuilding and replacement projects
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

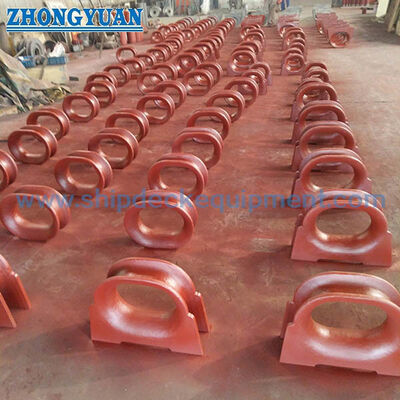

그림 & 사진
FAQ
Q1: 왜 B형은 성벽에 장착된 닫힌 턱으로 묘사되는가?
A1: 제공된 데이터에서 B형은 배에 장착된 구조를 가리킨다. 배 쪽에 설치되어 닫힌 구멍을 통해 배 내부에서 배 외부로 매어 또는 롤 로프를 안내한다.
Q2: 표시된 SWL는 로프 브레이킹 부하 또는 테스트 부하와 동일합니까?
A2: 아닙니다. 테이블은 턱 선택 및 표시 기본에 대한 SWL 값을 나열합니다. SWL은 로프 찢기 부하, 증명 부하,프로젝트 도면이나 승인 문서에서 그 관계가 명확히 정의되지 않는 한.
Q3: 이 ISO 13729 B형 닫힌 턱을 주문하기 전에 확인해야 하는 것은 무엇입니까?
A3: 명목 크기, SWL, 권장 로프 지름, 장벽 설치 도면, 용접 다리, 지역 강화, 재료 품질, 표면 처리, 양, 인증 범위 확인배달 목적지, 그리고 필요한 배달 시간.
