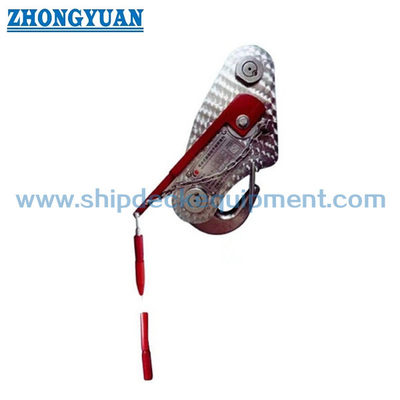

15KN 수동 해제 갈고리 구조 보트 구명 배에 대한 화물 해제 메커니즘

15KN 구조 보트 및 살림 래프트에 대한 수동 해제 갈고리, 부하 상태에서 해제 메커니즘

설명:

15KN 수동 방출 갈고리는 구조선과 구조 보트를 방출하도록 설계된 "부하" 해제 메커니즘입니다. 보트가 물에 내려갈 때 작동 (개) 할 수 있습니다.배 또는 바다의 움직임에 의해 부하가 발생하는지 여부에 관계없이구명 래프트 풀기 장치에는 안전 작업 부하 (SWL) 15kN가 있습니다.

15KN 구조 보트의 모든 구성 요소는 어려운 해양 조건에서 장기적인 내구성을 위해 설계되었으며 최신 SOLAS 규정에 따라 제조되었습니다.그들은 LSA (생명 구제 장치) 코드에 따라 테스트를 받고 WHEELMARK 인증을 가지고 있습니다..

제품 특징:

1. 스테인리스 스틸 및 합금 스틸 건설
2. 사고로 방출되는 것을 방지하도록 설계된 안전 방출 메커니즘
3. 배달 전 각 갈고리 및 각 팩에 대한 휴식 부하 시험에 대한 증명 부하 시험
4. 지속된 IMO SOLAS, LSA 코드 규정 준수

주요 기술 사양:

1. 적용: 해상 구조선, 구조선 수동 방출 메커니즘
2. 부하 중 수동 방출
3. 안전 작업 부하: 15KN
4. 작업 부하 제한: 90KN
5. 타입: 15KN 수동
6. 재료: 알로이 스틸, 스테인리스 스틸
7. 표면 처리: 스테인레스 스틸 호크 발사 및 롤링, 1Cr18Ni19Ti 스테인레스 스틸 판으로 만든 다른 부품
8. 인증서: EC MED형 승인 인증서 (모듈 B+D+DOC), 분류형 승인

갈고리 설치 절차 (사진 참조)

1. 메타 견과류 (No.10) 에 있는 위치화 손톱을 찢어라.
2. 메타 견과류 (No.10) 를 제거합니다.
3. 오버헤드 셰프트 (시리즈 번호 9) 를 움직입니다.
4. 둥근 귀 (시리즈 번호 8) 를 제거합니다.
5. 매달아있는 귀 (시리즈 번호 8) 를 갈고리 반지에 넣고, 셰프트 (시리즈 번호 9) 를 다시 설치합니다.
6. 견과류 (시리즈 번호 10) 와 위치 스크루를 단단히 잡으십시오.

사용 및 작동 지침 (그림 참조).

1. 포크 손잡이 (No.13) 를 움직여 갈고리 (No.1) 를 배치합니다.
2. 연결된 안전 위치에 도달할 때까지 느슨한 밀어 막대기 (시리즈 번호 18) 를 통해 포크 손잡이 (No.13) 를 아래로 돌립니다. 안전 장치 (No.17) 를 안전 구멍에 삽입합니다.
3. 무거운 짐을 들어 올리기 위해 갈고리 (No.1) 에 있는 토리션 스프링 (No.6) 을 당기십시오.
4. 분리하려면 먼저 안전장치 (No.17) 를 안전 구멍에서 제거하고, 유연한 추진 막대 (No.18) 를 위로 움직여 포크 손잡이 (No.13) 를 분리합니다.로드 가루에서 자유롭게 풀 수 있도록 (아니오.1)

유지 보수 및 수리 지침

1. 사용 후 정기적으로 갈고리를 검사하고 (각 3개월마다) 활성 부품을 합성 리?? 염기 기름 (SY141380) 으로 윤활하십시오.
2. 갈고리 의 외형 을 꿰매기 기계 기름 으로 깨끗 히 청소 한다. 청소 후 에 깨끗 한 꿰매기 기계 기름 을 적용 하여 사용 기간 을 연장 한다.
3. 점검 도중, 방출 작용이 매끄럽지 않거나 부품이 마모 또는 구부러짐의 징후를 나타내면, 영향을 받은 부분을 교체하십시오.
4. 자격을 갖춘 기술 인력은 사용 전에 풀기 갈고리를 작동시키고 용량의 1.1 배의 부하 테스트를 수행해야합니다.

도면15KN 구조 보트 및 살림 래프트에 대한 수동 해제 갈고리, 부하 상태에서 해제 메커니즘
