12.5–30mm 유압 앵커 윈드라스 | 소형 선박용 워핑 헤드 싱글 집시

12.5·30mm 수압 앵커 윙글래스 작은 배용 굽는 머리로 단일 첩자

제품 개요

이 콤팩트 하이드럴 앵커 윙슬은 작은 선박, 워크보트, 바르크 및 갑판 공간이 제한된 다른 설비에서 앵커 취급을위한 단일 지팡이 갑판 기계입니다.케이블 리프트 (기동) 는 지정 된 앵커 체인 지름과 등급에 맞게, 단 하나의 굽는 머리가 보조 로프 핸들링 기능을 제공합니다.윙 라스 자체는 수압적으로 구동되며 프로젝트가 필요할 때 전기 모터로 구동되는 수압 전력 장치 (HPU) 를 공급 할 수 있습니다..

선택은 체인 지름과 등급, 앵커 무게 및 앵커 깊이, 필요한 연속 및 단기 당기, 브레이크 / 체인 막기 배열, 갑판 기초,하우스 파이프 정렬12,5~30mm 범위는 제품 시리즈를 나타냅니다. 한 첩은 모든 체인 크기에 보편적이지 않습니다.제동 능력, 그리고 기본 부하가 선택 된 모델 및 승인 된 배열에 대해 최종 결정됩니다.

빠른 사양

• 체인 사이즈 범위: 12.5~30mm 2등급 앵커 체인 → 각 첩은 전체 범위보다는 지정된 체인 지름, 등급 및 링크 기하학에 맞게 조정됩니다.
• 연속 직무 당기는 힘: 대략 6.6~38.3 kN 표준 기준 → 2급 사슬의 경우 42.5d2 N에서 계산; 최종 설계 값은 선택된 모델 및 클래스 요구사항을 따릅니다.
• 단기 과부하 당기력: 대략 10.0~57.4 kN 표준 기준 → 앵커 파업용 연속 부하 당기력의 최소 1.5배
• 브레이크 유지 부하: 대략 41.5~231.4 kN의 기준 부하로 분리된 체인 막대기 → 45%의 체인 끊기 부하 기준에 근거하여톱퍼 없이 구성이 되면 더 높은 브레이크/기반 설계 기반이 필요합니다..
• 중등 승강속도: ≥9m/min 기준 → 적용되는 윈드래스 성능 기준에 따라 최소 0.15m/s의 평균 체인 속도와 동등합니다.
• 구성: 단일 첩 + 단일 warping 머리 → 한 컴팩트 갑판 단위에서 보조 로프 핸들링과 앵커 체인 핸들링.
• 구동 시스템: 감소 기어와 함께 수압 모터 → HPU 압력, 흐름, 모터 이동량 및 전기 모터 전력은 모델별로 선택되어 체인 부하와 속도를 충족합니다.
• 제어 및 설치: 갑판에 장착 된 침대판과 함께 로컬 수압 제어 → 원격 / 비례 제어, 체인 막, 기초 볼트,프로젝트 범위에 따라 승강장과 갑판이 확정됩니다..

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: 앵커 체인 지름, 2급 / 프로젝트 체인 등급, 스터드 링크 차원 및 체인 인증 정보 확인.

단계 2: 앵커 무게, 체인 길이, 앵커 깊이, 하우스 파이프 / 스퍼링 파이프 배열 및 필요한 연속 및 단기 당기는 것을 확인합니다.

단계 3: 브레이크 및 체인 스톱퍼 배열, 체인 리드 방향, 데크 기초, 사용 가능한 발자국, 샤프 / 모터 방향 및 프로젝트가 신축 또는 교체 여부를 확인하십시오.

단계 4: 수압 전력 배열을 확인합니다: 전력-수압 HPU 또는 사용 가능한 압력, 흐름, 전원 공급, 제어 전압을 포함한 기존 수압 시스템에 연결제어장 요구 사항.

단계 5: 로프 핸들링 과제 및 필요한 라인 당기 / 로프 지름을 포함한 워크링 헤드 요구 사항을 확인합니다. 워크링 헤드는 자동으로 지정된 앵커와 동등하지 않습니다.

단계 6: 분류회사/표시국 요구사항, 인증서 범위, 검사 또는 목격자 검사, 양, 목적지, 필요한 배송 시간그리고 사용 가능하면 GA / 데크 배열 도면 또는 참조 사진을 제공.

구조 및 구성 요소

Deck bedplate | Hydraulic motor | Reduction gearbox | Single chain gypsy / cable lifter | Clutch | Band brake | Single warping head | Shaft and bearings | Local hydraulic control | Electric motor-driven HPU when included in supply

수압 구동, 브레이크 및 설치 장점

• 수압 구동은 높은 시작 토크와 랜커 핸들링을 위해 원활한 낮은 속도 제어;모터와 감소 비율은 전체 시리즈에 대한 단일 압력 / 흐름 값이 아닌 필요한 체인 당기 및 호스팅 속도를 중심으로 선택됩니다..
• 단일 지팡이 배열은 기계의 폭을 줄이고 윈드 라스 스테이션에서 하나의 앵커 체인이 처리되는 데 적합합니다.그리고 체인 연결은 지정된 앵커 체인과 일치해야 합니다..
• 클러치 할 수 있는 지팡이 브레이크와 기계 브레이크는 케이블 리퍼를 드라이브에서 분리하고 체인을 제어 할 수 있습니다.승인된 운영계획에 따라.
• 브레이크 크기는 체인 톱퍼와 조율되어야 합니다. 별도의 체인 톱퍼를 사용하면 윙러스 브레이크 참조값은 톱퍼가 없는 장치보다 낮습니다.이 차이는 또한 침대판 및 갑판 기초에 대한 부하에 영향을 미칩니다..
• 굽는 머리는 갑판 작업 도중 보조 로프 핸들링을 지원 할 수 있습니다. 정의 된 매킹 윈치 의무 또는 명목 매킹 라인 당기는 것이 필요한 경우,그 기능은 별도로 지정하고 적용되는 린치 요건에 대해 확인해야 합니다..
• 갑판 통합은 브레이크, 클러치, 베어링, 수압 모터 및 파이프에 대한 서비스 액세스를 유지하면서 하우스 파이프 및 체인 로커 / 스퍼링 파이프와 질주해야합니다.
• 수용 테스트, 수압 누출 검사, 기능 테스트, 부하/부하 과잉 테스트, 브레이크 유지 테스트그리고 수업 증언은 프로젝트 사양과 승인 범위에 따라 정리 될 수 있습니다..

사용자 지정 속성

• 제품 종류: 수압 앵커 윙러스 → 단 하나의 앵커 체인을 위한 소형 동력 앵커 핸들링 기계
• 체인 범위: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30mm → 실제 체인 에 따라 체인 사이즈 한 개를 선택 합니다.
• 체인 등급 기본: 2등급 → 주요 웹 페이지 의무 표는 2등급 표준 기준 공식을 사용한다. 다른 체인 등급은 재 계산이 필요하다.
• 구성이: 단일 질신 + 단일 warping 머리 → 한 갑판 기계에서 앵커 체인 핸들링과 보조 로프 핸들링을 결합합니다.
• 드라이브: 수압 → 선택된 모델 및 배의 전원 공급에 따라 전기 모터로 구동되는 HPU와 공급되거나 일치합니다.
• 수압 매개 변수: 모델 → 압력 및 흐름에 의해 확인되어야 모터 이동량, 필요한 당기, 속도 및 HPU 설계에 일치해야합니다.
• 브레이크 / 체인 톱퍼: 프로젝트별로 → 체인 톱퍼가 따로 설치되었는지 확인합니다.
• 제어: 기본 개념으로 지역 수동 수압 제어 → 원격 또는 비례 제어 프로젝트가 필요할 때 논의 될 수 있습니다.
• 참조 설계 기초: ISO 4568:2021 및 적용되는 분류 규칙 → 최종 계약 표준 및 승인 기초가 확인되어야 합니다.
• 설치: 갑판에 장착 된 베드플릿 → 기초 볼트 / 웰드 세부 사항, 갑판 강화, 체인 리드 및 서비스 면허는 승인 된 GA를 따르십시오.

어떻게 작동 합니까?

Electric motor drives the hydraulic pump → HPU supplies pressure oil to the windlass hydraulic motor → reduction gearing turns the chain gypsy to heave or veer the anchor chain → clutch disconnects the gypsy when required → mechanical brake controls and holds the cable lifter → warping head provides auxiliary rope handling

신청서

워크보트. 바르크. 소형 화물선과 서비스 선박. 적용되는 규칙에 따른 내륙선과 해안선 선박.

인증 및 장점

분류 승인, 검사 및 인증서는 프로젝트 요구 사항, 선택 된 모델, 테스트 범위, 재료 / 부품 추적성 및 클래스 승인 절차에 따라 정리 될 수 있습니다.공인인증서 사용 가능성과 목격자 지점은 공고 전에 확인되어야 합니다.; 모든 주문에 포함 될 것으로 가정되지 않습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

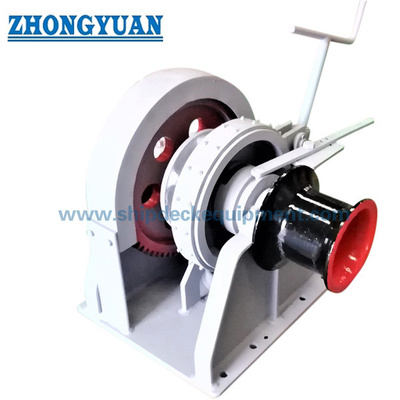

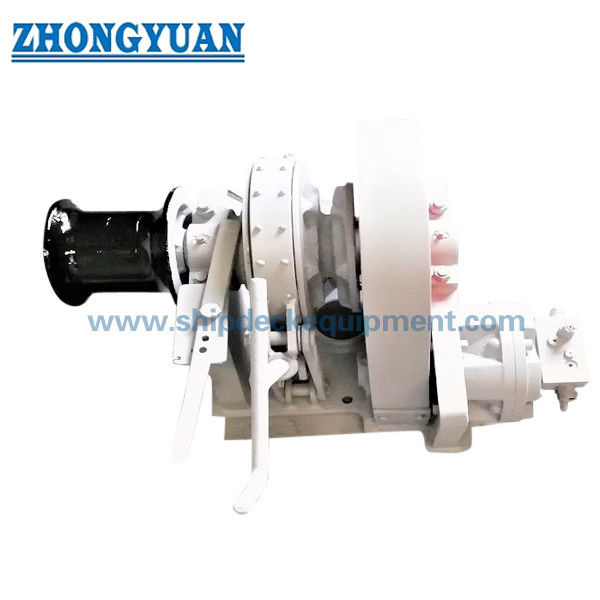

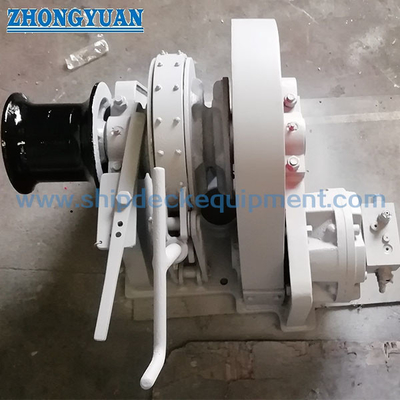

그림 & 사진

,

FAQ

Q1: 한 명의 히가시타인이 12.5mm에서 30mm까지의 모든 체인 크기를 처리 할 수 있습니까?

A1: 아닙니다. 12.5 ∼ 30 mm 인수는 시리즈 범위입니다. 지팡이 / 케이블 리퍼는 특정 앵커 체인 지름, 등급 및 링크 기하학에 따라 선택됩니다. 교체 프로젝트에 대해,체인 크기 또는 체인 샘플 / 도면 확인하기 전에.

Q2: 왜 필요한 브레이크 유지 부하가 체인 막대가 장착되었는지에 달려 있습니까?

A2: 체인 톱퍼는 정적 유지 기능을 공유합니다. 별도의 톱퍼가 설치된 윈드 라스는 낮은 클래스의 참조 유지 기반을 사용할 수 있습니다.별도의 막대기가 없는 윈드래스는 더 높은 브레이크와 지지 구조 기반을 필요로 합니다.따라서 브레이크와 기초 선택 전에 배열이 확인되어야 합니다.

Q3: 수압 전력 유닛의 크기를 측정하고 요금을 작성하려면 어떤 정보가 필요합니다?

A3: 체인 직경 및 등급, 앵커 무게, 체인 길거리 / 앵커 깊이, 필요한 속도, 체인 스톱퍼 배열, 배의 전원 공급,기존 시스템을 사용하는 경우 사용 가능한 수압 압력 / 흐름, warping-head 의무, 클래스 요구 사항, 갑판 GA / 기초 배열, 양, 배달 목적지, 그리고 필요한 배달 시간.
