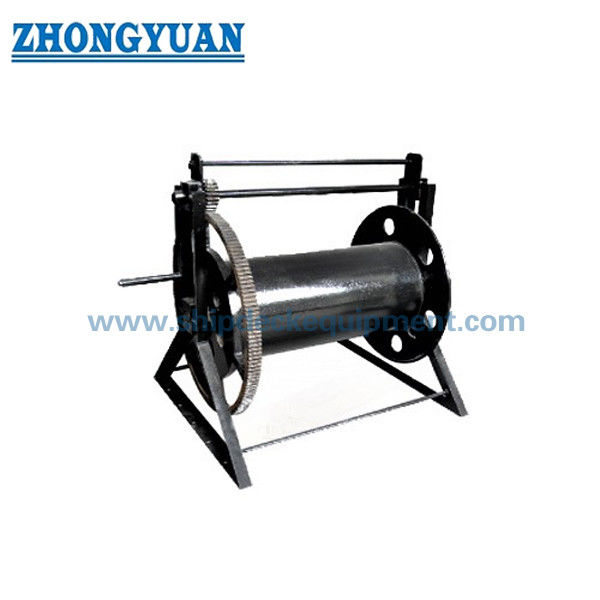

13 ′′56mm 철회로 로프 저장 릴 브레이크와 함께 CB/T 3468-92 B형 배 갑판

13~56mm 강선 릴 (브레이크 포함) | CB/T 3468-92 Type B 선박 갑판용

제품 개요

CB/T 3468-92 Type B 강선 릴은 해상용 강선의 안전한 보관 및 관리를 위해 설계되었습니다.

수동 브레이크, 웜 기어 감속기 및 핸드 휠 조작 장치가 장착되어 있어 와이어 로프의 제어된 권선 및 풀림이 가능합니다.

드럼 직경은 와이어 로프 직경에 따라 설계되어 굽힘 응력을 줄이고 로프 수명을 연장합니다.

제어된 취급 및 강선 보호가 필요한 선박 로프 보관 용도에 적합합니다.

주요 사양

• 와이어 로프 직경: 13~56mm → 로프 호환성 정의
• 용량: 120~300m → 보관 길이 정의
• 유형: CB/T 3468-92 Type B → 해상 표준 준수
• 구동: 수동 핸드 휠 → 안전하고 간단한 조작
• 브레이크: 수동 브레이크 → 제어된 정지 보장
• 기어: 표면 경화 처리된 단조 기어 → 내구성 향상
• 드럼 설계: 직경 최적화 → 로프 손상 감소
• 구조: 무게 감소 기어 휠 → 강도 유지 및 무게 감소
• 윤활: 모든 이동 부품 윤활 → 부드러운 작동 보장
• 설치: 볼트 고정 베이스 → 쉬운 설치

주요 기술 매개변수

선택 가이드

1단계 – 로프 직경 선택 → 와이어 로프에 따라 13~56mm

2단계 – 보관 길이 확인 → 120~300m 요구 사항

3단계 – 드럼 직경 확인 → 굽힘 응력 감소를 위해 로프에 맞춰짐

4단계 – 작동 방법 확인 → 브레이크가 있는 수동 핸드 휠

5단계 – 설치 확인 → 볼트 고정 베이스 배열

6단계 – 코팅 요구 사항 확인 → 샵 프라이머 또는 맞춤형 페인트

구조 및 구성 요소

드럼 | 웜 기어 감속기 | 단조 기어 | 수동 브레이크 | 핸드 휠 | 샤프트 | 베이스 프레임

사용자 정의 속성

• 로프 직경: 13~56mm → 호환성
• 용량: 120~300m → 보관
• 기어: 단조 및 경화 → 높은 내구성
• 윤활: 전체 윤활 → 부드러운 작동
• 드럼 설계: 최적화 → 강선 보호
• 무게 설계: 경량화된 기어 → 무게 감소
• 설치: 볼트 고정 → 쉬운 고정
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 테스트 인증서

문의 가이드

로프 직경, 필요한 용량, 설치 조건 및 페인트 요구 사항을 제공해 주십시오.

작동 방식

핸드 휠을 수동으로 회전시켜 로프를 드럼에 감습니다. 웜 기어 메커니즘은 토크 제어를 제공하며, 브레이크는 안전한 정지 및 고정을 보장합니다.

응용 분야

선박 갑판 로프 보관 | 강선 관리 | 해양 장비 지원

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 테스트 인증서; 단조 및 경화 기어, 최적화된 드럼 설계, 로프 마모 감소, 신뢰할 수 있는 수동 작동.

도면 및 사진

일반 배치 도면 | 제품 사진

주문

최소 주문 수량: 1개 | 배송 시간: 30~60일 | 주문 시 페인트 요구 사항 확인 요망

자주 묻는 질문

Q1: 드럼 직경이 중요한 이유는 무엇입니까?

A: 적절한 드럼 직경은 굽힘 응력을 줄이고 강선의 수명을 연장합니다.

Q2: 기어 시스템의 내구성은 무엇으로 보장됩니까?

A: 표면 경화 처리된 단조 기어는 높은 강도와 내마모성을 제공합니다.

Q3: 페인트는 맞춤 제작이 가능합니까?

A: 예, 프로젝트 요구 사항에 따라 코팅 시스템을 지정할 수 있습니다.
