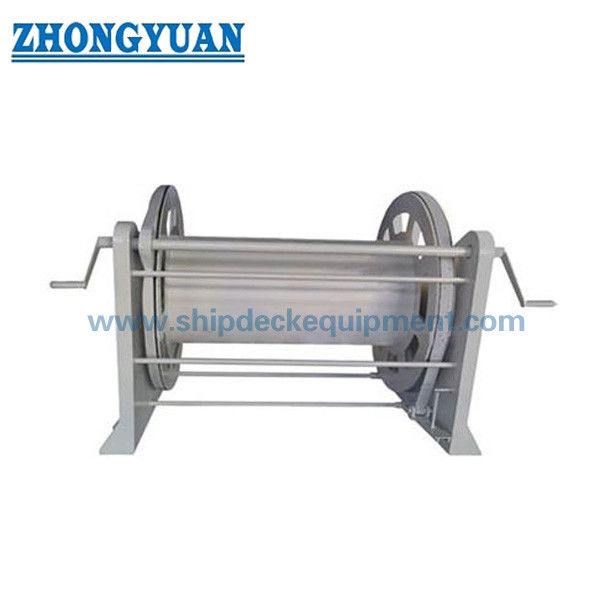

56mm 브레이크가 있는 2중 핸들 강철 와이어 로프 릴 | 선박 갑판의 대형 와이어 로프 보관

브레이크가 있는 56mm 두 손잡이 철회선 릴

제품 개요

C형 두 개의 손잡이 철사무선 스릴은 선박 갑판에서 큰 지름의 선박 철사무선 스릴을 보관하고 수동 처리하도록 설계되었습니다.

C56 모델은 300m의 드럼 저장 용량으로 56mm의 철회로에 적합합니다. 그것은 저장 스릴이며, 올리기 또는 당기는 윙이 아닙니다.

두 개의 손잡이가 두 명의 승무원이 동시에 작동하도록 허용하여 제어 기능을 향상시키고 윙링 및 윙링 과정에서 수동 노력을 줄입니다.

릴은 단단한 가공 구조, 볼트 기반, 브레이크 장치 및 기어 구동 작동을 사용하여 안정적인 저장, 편리한 설치 및 안전한 탑재 사용을 보장합니다.

기어 시스템은 더 부드러운 작동과 더 나은 마모 저항을 위해 토지와 경도가 향상 된 기어 링 표면을 가진 가조 철 부품을 사용합니다.무게 감소 구멍은 구조 강도에 영향을 미치지 않고 제품의 무게를 줄입니다..

빠른 사양

• 표준: CB/T 3468-92 타입 C -> 해양용 철선 로프 스릴 참조 표준
• 모델: 타입 C / C56 -> 대 지름의 철사선을 저장하기 위해 설계
• 적용 가능한 와이어 로프 지름: 56mm -> 무거운 철강 와이어 로프 저장에 적합
• 드럼 용량: 300m -> 갑판에 긴 철선을 저장
• 동작: 두 개의 손잡이 -> 두 명의 승무원이 함께 작동 할 수 있습니다.
• 브레이크: 사용 가능 -> 저장 도중 스릴 안정 유지
• 기본: 볼트 설치 -> 쉽게 고정, 이동 및 교체
• 기어 재료: 도장철 -> 더 높은 강도 및 마모 저항성
• 기어 링: 경직성 및 경직성 향상 -> 원활한 작동 및 더 긴 서비스 수명
• 무게 감축 구멍: 기어 링에 설계 -> 구조 강도에 영향을 미치지 않고 무게를 줄입니다
• 재료 옵션: 온화 강철 / 304 / 316L 스테인리스 강철 -> 부식 요구 사항에 따라 선택
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

주요 기술 매개 변수

선택 가이드

단계 1 - 로프 지름 확인 -> C56는 56mm 철선 로프에 선택됩니다

단계 2 - 저장 길이를 확인 -> 표준 드럼 용량은 300m입니다

단계 3 - 작동 방법을 확인 -> 큰 지름의 로프 작동을 위해 두 개의 손잡이가 권장됩니다.

단계 4 - 브레이크 요구 사항을 확인 -> 안정적인 저장 및 안전한 조작을 위해 브레이크가 권장됩니다.

단계 5 - 설치를 확인 -> 볼트 된 기본 배열은 선박 갑판 기초와 일치해야합니다

단계 6 - 재료와 코팅을 확인 -> 가벼운 철강, 스테인레스 스틸 또는 사용자 정의 코팅을 선택할 수 있습니다

구조

드럼, 샤프트, 지원 프레임, 두 개의 손잡이, 브레이크 장치, 도장된 강철 기어, 지상 기어 링, 볼트 기반, 무게 감축 구멍.

디자인 과 품질 이점

• 두 개의 손잡이 조작 -> 두 명의 승무원이 함께 작동 할 수 있습니다. 통제를 향상시키고 수동 노력을 줄이십시오.
• 브레이크 장치 -> 저장 도중 스킬 회전을 방지하고 안전을 향상
• 가조 된 철 회전 기어 -> 전송 강도 및 마모 저항을 향상
• 경직성 증강과 함께 지상 기어 링 -> 더 원활한 작동과 더 긴 서비스 수명을 제공합니다
• 무게 감소 구멍 -> 구조 강도에 영향을 미치지 않고 스킬 무게를 줄여
• 볼트 된 기본 -> 배 갑판에 설치, 이동 및 교체에 편리합니다.
• 윤활축 및 회전 부품 -> 부드러운 회전 및 더 쉬운 수동 조작
• 부드러운 표면 또는 날카로운 모서리 없이 -> 철 철 로프를 보호 하 고 취급 안전성 향상

사용자 지정 속성

• 제품 종류: 두 개의 손잡이 철사선을 저장 스릴 -> 해상 철사선을 저장하는 데 사용됩니다, 들어 올리지 않습니다
• 표준: CB/T 3468-92 -> 해상 스릴 참조 표준
• 모델: 타입 C / C56 -> 큰 지름의 철사고 저장 구성
• 적용 가능한 로프: 큰 지름의 해상 철선 로프 -> 갑판 저장 용도로 적합합니다.
• 와이어 로프 지름: 최대 56mm -> C56 모델 선택에 맞습니다
• 용량: 최대 300m -> 긴 로프 스토리지를 지원합니다
• 작동: 수동 두 손잡이 작동 -> 두 승무원이 함께 작동 할 수 있습니다.
• 브레이크: 사용 가능 -> 저장 안정성 및 운용 안전성 향상
• 설치: 볼트 기반 -> 편리한 고정, 이동 및 교체
• 재료: 가벼운 강철 / 304 / 316L 스테인리스 스틸 -> 부식 및 예산 요구 사항에 따라 선택
• 표면 처리: Sa2.5 폭파 + 에폭시 코팅 / 닦은 스테인레스 스틸 / 사용자 정의 -> 해양 부식 보호
• 사용자 정의: 드럼 크기, 기본 배치, 브레이크, 코팅 및 재료 -> 프로젝트 특정 요구 사항을 지원
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서 -> 프로젝트 문서 및 검사 요구 사항을 지원합니다.

조사 가이드

철사선 지름, 로프 길이, 요구된 모델, 브레이크 요구 사항, 베이스 고정 배치, 재료, 코팅 시스템 및 인증 요구 사항을 제공하십시오.

릴의 크기가 맞는지 모르겠어요? 로프의 지름과 길이를 보내주세요.

어떻게 작동 합니까?

철선 로프 는 드럼 에 부착 되어 있다. 두 개의 손잡이 는 기어 시스템 을 통해 수동 으로 릴 을 움직여 제어 된 회전 을 허용 한다.브레이크는 로프가 저장되거나 스킬이 작동하지 않을 때 스킬을 위치에서 유지.

신청서

선박 갑판에 철사선을 보관하고 있습니다.

인증 및 장점

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서. 이점으로는 두 사람의 조작, 브레이크 잠금, 조형 철제 기어, 가벼운 기어 링 설계,볼트 기반 설치 및 사용자 정의 가능한 재료.

그림 & 사진

일반 배열 도면 및 제품 사진

주문

모델 C56, 철사선 지름, 로프 길도, 재료, 브레이크, 베이스 배열, 코팅, 양 및 인증 요구 사항

FAQ

Q1: 이 스킬은 들어 올리기나 당기는 데 사용되나요?
A: 아닙니다. 이 제품은 철사선을 저장하기 위해 설계되었습니다. 들어 올리기, 끌기 또는 당기는 작업은 아닙니다.

Q2: 왜 타입 C는 두 개의 손잡이를 사용합니까?
A: 두 개의 손잡이 디자인은 두 명의 승무원이 함께 작동 할 수 있도록 허용하며, 이는 수동 노력을 줄이고 큰 지름의 철회선을 취급 할 때 통제를 향상시킵니다.

Q3: 왜 저장 스릴에 브레이크가 필요합니까?
A: 브레이크는 원치 않는 드럼 회전을 방지하고 저장, 운송 또는 대기 상태에서 로프를 안정적으로 유지합니다.

Q4: 왜 가조 된 철제 기어와 단단한 기어 링을 사용합니까?
A: 가조 된 기어 및 단단한, 지상 기어 링 표면은 전송 강도, 회전 부드러움 및 마모 저항을 향상시킵니다.

Q5: 릴 크기가 사용자 정의 될 수 있습니까?
A: 예. 드럼 크기, 베이스 배치, 브레이크, 코팅 및 재료는 로프 지름, 저장 길이 및 선박 갑판 배열에 따라 사용자 정의 할 수 있습니다.
