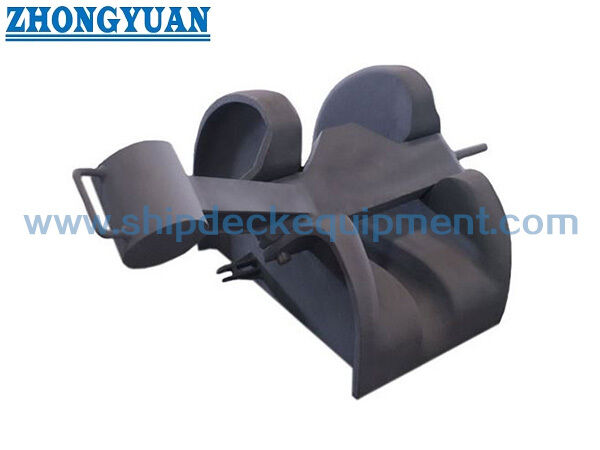

선박용 주강봉형 앵커 체인 스토퍼 | JIS F 2015

배용 철강 막대기 앵커 체인 막대기 JIS F 2015

제품 개요

JIS F 2015 주사철 막대형 앵커 체인 막대기는 체인 하우스 파이프와 윙러스 사이의 선박 앵커 배치에 사용됩니다. 그것은 내장 롤러가없는 막대형 막대기입니다.그리고 그것은 제조 된 기초에 장착되어있어 적절한 체인 경로 정렬을 위해 설치 높이를 조정 할 수 있습니다..

이 제품의 경우, 모래 폼 주사 철강 몸의 품질 관리는 제조의 핵심 포인트입니다. 주사 건전성, 차원 정확성, 매끄러운 체인 접촉 영역, 바 좌석 상태,그리고 기초 인터페이스는 설치 일치 영향을 주기 때문에 신중하게 제어되어야 합니다, 체인 작동 및 검사 수용. 체인 휠 또는 롤러는 일반적으로 톱터의 앞에 배치되어 있습니다.

빠른 사양

• 제품 종류: cast steel bar type anchor chain stopper → 하우스 파이프와 윈드라스 사이의 선박 앵커 장치에 사용됩니다.
• 기술 표준: JIS F 2015-1987 → 유형 지정 및 주요 차원의 기준 표준
• 체인 크기 범위: 38~78mm → 선행 모델 선택을 위해 목록된 앵커 체인 지름을 포함합니다.
• 구조: 바 타입, 내장 롤러 없이 → 앞 체인 휠 또는 롤러는 필요하면 별도로 확인해야 합니다.
• 설치 기본: 가공 된 기초에 장착 → 토대 높이는 하우스 파이프와 윈드 라스와 함께 체인 정렬을 위해 배치 될 수 있습니다.
• 제조 초점: 모래 폼 주사철 몸 → 주사 품질, 체인 접촉 마무리, 바 좌석 및 차원 통제가 중요합니다.
• 표면 처리: Sa2.5 폭발 + 에포시 상점 프라이머의 한 층 → 가루화, 닦거나 사용자 정의 처리 재료 및 프로젝트 요구 사항에 따라 논의 될 수 있습니다.
• 인증의 범위: 제조자 인증서 또는 분류 인증서는 프로젝트 요구 사항 및 검사 범위에 따라 배치 될 수 있습니다.

주요 기술 매개 변수

선택 및 조사 가이드

1단계JIS F 2015-1987 바형 앵커 체인 막대와 38mm에서 78mm까지의 필요한 체인 지름을 확인합니다.

2단계앵커 체인 지름에 따라 해당 타입을 선택하고, 배의 앵커 데크 배열에 A/B/C/D 차원을 확인합니다.

단계 3:제조 된 기초 높이, 체인 하우스 파이프 위치, 윈드 라스 체인 휠 위치, 그리고 갑판 강화 또는 클래스 검토가 필요한지 확인합니다.

단계 4:앞 사슬 바퀴 또는 롤러가 공급 범위에 포함되었는지 또는 조선소에서 별도로 배치되었는지 확인합니다.

단계 5:소재, 주름 검사 요구 사항, 표면 처리, 코팅 시스템 및 표본 범위를 표기 전에 확인합니다.

단계 6:배의 종류, 설치 위치, 양, 배송 목적지, 필요한 배송 시간, 그리고 도면 또는 사진이 있다면 제공하십시오.

구조

Cast steel stopper body | Bar type chain locking arrangement | No built-in roller | Chain-contact area | Bar seating area | Fabricated foundation interface | Shop primer or customized surface treatment

발사, 설치 및 품질 장점

• 모래 곰팡이 발사 통제는 주요 품질 중점입니다. 발사 과정은 허용 된 해상 발사 기준 내에서 수축, 균열, 유해 표시 및 차원 오차를 제어해야합니다.
• 체인 접촉 표면과 바 좌석 부위는 가루 후 가루를 입어 날카로운 지역 접촉을 피하고 부드러운 앵커 체인 참여를 지원합니다.
• 막대기 유형의 배열은 간단하며 내장 롤러가 포함되어 있지 않으며 구매자가 앞 체인 휠 또는 가이드 롤러 배열에서 막대기 공급 범위를 분리하는 데 도움이됩니다.
• 제조 된 기초는 조선소에서 하우스 파이프, 체인 스톱퍼 및 윈드 라스 체인 휠 사이의 정렬을 위해 설치 높이를 조정 할 수 있습니다.
• 사이즈 테이블은 체인 지름 38~78mm를 다루고 있으며, 조선소와 수리소에서 체인 크기와 봉투 크기와 무게를 비교할 수 있도록 도와줍니다.
• 기초 강도, 갑판 강화, 시험 부하그리고 유지 로드 요구 사항은 배 설계자 또는 분류 협회에 의해 확인되어야 합니다. 왜냐하면 공급된 매개 변수 표에 로드 데이터가 제공되지 않기 때문입니다..

사용자 지정 속성

• 표준: JIS F 2015-1987 → 용기 사양이 JIS 막대기 형태의 앵커 체인 막대기 크기를 요구할 때 사용
• 종류 범위: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → 앵커 체인 지름에 따라 선택하십시오.
• 체인 크기: 38~78mm → 최종 모델은 실제 앵커 체인 사양과 배 도면과 일치해야 합니다.
• 주요 건설: 주철 막대형 → 주철 막대체로 배치; 대체 재료 옵션은 확인해야합니다.
• 롤러 배열: 내장 롤러 없이 → 앞 체인 휠 또는 롤러는 일반적으로 합의된 공급 범위에 포함되지 않는 한 별도의 배열입니다.
• 설치: 가공 된 기초에 장착됩니다 → 기초 설계 및 높이 조정은 조선소 도면으로 확인해야합니다.
• 표면 처리: Sa2.5 블래스팅 + 에폭시 샵 프라이머 → 가루화, 롤링 또는 사용자 정의 처리 재료 및 프로젝트 요구 사항에 따라 다릅니다.
• 인증서 요구 사항: 프로젝트 요구 사항에 따라 사용할 수 있습니다 → 제조자 인증서, 재료 인증서, 클래스 인증서 또는 목격자 검사 주문 전에 확인해야합니다.

어떻게 작동 합니까?

Anchor chain leaves the hawse pipe → front chain wheel or roller lifts the chain when fitted → chain enters the bar type stopper → stopper bar secures the chain path → fabricated foundation transfers force to ship structure → chain is released for windlass operation when required

신청서

Ship anchoring arrangement | Anchor deck equipment | Hawse pipe to windlass chain path | Newbuilding projects | Repair and replacement projects | Fabricated foundation installation | Commercial vessels, 작업 보트, 리거 보트, 배 추정에 따라 배

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

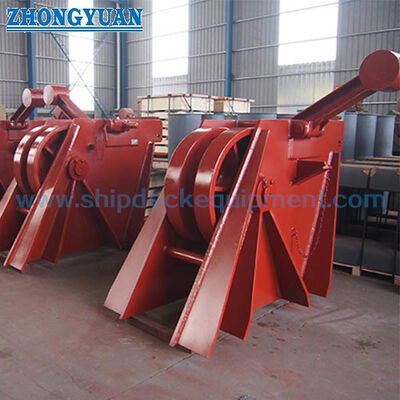

그림 & 사진

FAQ

Q1:올바른 JIS F 2015 앵커 체인 막대기 유형을 어떻게 선택해야 합니까?

A1:실제 앵커 체인 지름에 따라 유형을 선택 하 고, A / B / C / D 차원, 기초 높이, 하우스 파이프 정렬,그리고 선반의 체인 휠의 위치가 배의 유도선에 맞게.

Q2:이 막대기 체인 막에는 롤러가 들어있나요?

A2:아니. 제공된 제품 설명은 내장 롤러가 없는 막대기 형태의 앵커 체인 막대기입니다.연쇄 바퀴 또는 롤러는 일반적으로 연쇄를 부드럽게 들어 올려야 할 때 stopper의 앞에 배치됩니다.하지만 공급 범위는 별도로 확인되어야 합니다.

Q3:이 막대기에는 어떤 양질의 주름이 중요합니까?

A3:주요 사항은 주름 건전성, 차원 정확성, 부드러운 체인 접촉 마무리, 바 좌석 상태, 기초 인터페이스 일치 및 검사 범위입니다.배의 설계 또는 클래스 요구 사항에 의해 확인되어야 합니다..
