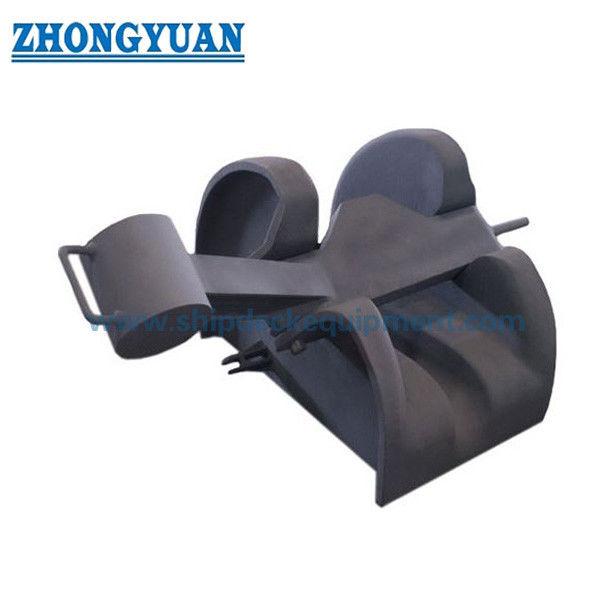

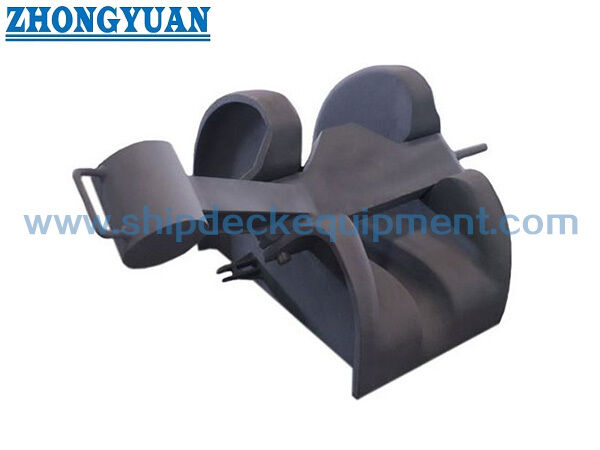

제품개요

JIS F 2015 주강봉 유형 앵커 체인 스토퍼는 체인 호스 파이프와 윈들러스 사이의 선박 고정 장치에 사용됩니다. 롤러가 내장되지 않은 바형 스토퍼로 가공된 기초 위에 장착되어 체인 경로 정렬이 적절하도록 설치 높이를 조절할 수 있습니다.

이 제품의 경우 사형 주강 본체의 품질 관리가 주요 제조 포인트입니다. 주조 건전성, 치수 정확도, 부드러운 체인 접촉 면적, 바 안착 상태 및 기초 인터페이스는 설치 일치, 체인 작동 및 검사 합격에 영향을 미치므로 신중하게 제어해야 합니다. 체인을 윈들러스 라인으로 부드럽게 들어 올려야 할 경우 일반적으로 별도의 체인 휠 또는 롤러가 스토퍼 앞에 배열됩니다.

빠른 사양

• 제품 유형: 주강 막대형 앵커 체인 스토퍼 → 호스 파이프와 윈들러스 사이의 선박 고정 장치에 사용됩니다.
• 기술 표준: JIS F 2015-1987 → 형식 지정 및 주요 치수에 대한 참조 표준.
• 체인 크기 범위: 38-78 mm → 예비 모델 선택을 위해 나열된 앵커 체인 직경을 포함합니다.
• 구조 : 바형, 롤러 내장 없음 → 앞 체인 휠 또는 롤러 필요 시 별도 확인 필요
• 설치기준 : 가공된 기초에 장착 → 호스파이프 및 윈들러스와의 체인 정렬을 위해 기초 높이를 조정할 수 있습니다.
• 제조 초점: 사형 주강 몸체 → 주조 품질, 체인 접촉 마감, 바 안착 및 치수 제어가 중요합니다.
• 표면 처리: Sa2.5 블라스팅 + 에폭시 숍 프라이머 1층 → 아연 도금, 광택 처리 또는 맞춤형 처리는 재료 및 프로젝트 요구 사항에 따라 논의될 수 있습니다.
• 인증서 범위: 프로젝트 요구 사항 및 검사 범위에 따라 제작자 인증서 또는 선급 인증서를 정렬할 수 있습니다.

주요 기술 매개변수

선택 및 문의 안내

1단계:JIS F 2015-1987 바형 앵커 체인 스토퍼와 필요한 체인 직경이 38mm에서 78mm인지 확인하십시오.

2단계:앵커 체인 직경에 따라 해당 Type을 선택한 후 선박 앵커 데크 배열과 비교하여 A / B / C / D 치수를 확인하십시오.

3단계:제작된 기초 높이, 체인 호스 파이프 위치, 윈들러스 체인 휠 위치, 데크 보강 또는 클래스 검토가 필요한지 여부를 확인합니다.

4단계:앞 체인 휠이나 롤러가 공급 범위에 포함되어 있는지, 아니면 조선소에서 별도로 준비하는지 확인하십시오.

5단계:견적 전 재질, 주물 검사 요구 사항, 표면 처리, 코팅 시스템 및 인증 범위를 확인하십시오.

6단계:선박 유형, 설치 위치, 수량, 배송 목적지, 배송 소요 시간 및 가능한 경우 도면 또는 사진을 제공하십시오.

구조

주강 스토퍼 본체 | 바형 체인 잠금 장치 | 내장 롤러 없음 | 체인 접촉면 | 바 좌석 공간 | 제작된 기초 인터페이스 | 프라이머 또는 맞춤형 표면 처리 구매

주조, 설치 및 품질 이점

• 모래주형 주조 제어가 주요 품질 초점입니다. 주조 공정은 허용된 해양 주조 기준 내에서 수축, 균열, 유해한 표시 및 치수 편차를 제어해야 합니다.
• 체인 접촉 표면과 바 좌석 영역은 캐스팅 후 드레싱되어 날카로운 국부 접촉을 방지하고 앵커 체인 결합이 더 원활해집니다.
• 바형 배열은 간단하고 롤러가 내장되어 있지 않아 구매자가 스토퍼 공급 범위를 앞 체인 휠이나 가이드 롤러 배열과 분리하는 데 도움이 됩니다.
• 제작된 기초를 통해 조선소는 호스 파이프, 체인 스토퍼 및 윈들러스 체인 휠 간의 정렬을 위해 설치 높이를 조정할 수 있습니다.
• 크기 표는 38~78mm 체인 직경을 다루므로 조선소와 수리소에서 견적 전에 체인 크기, 봉투 크기 및 무게를 비교할 수 있습니다.
• 제공된 매개변수 표에는 하중 데이터가 제공되지 않으므로 기초 강도, 데크 보강, 시험 하중 및 유지 하중 요구 사항은 선박 설계자 또는 선급 협회에서 확인해야 합니다.

맞춤 속성

• 표준: JIS F 2015-1987 → 선박 사양에 JIS 바 유형 앵커 체인 스토퍼 치수가 필요한 경우 사용합니다.
• 유형 범위: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → 앵커 체인 직경에 따라 선택하십시오.
• 체인 크기: 38–78 mm → 최종 모델은 실제 앵커 체인 사양 및 선박 도면과 일치해야 합니다.
• 주요 구성: 주강 막대 유형 → 주강 스토퍼 본체로 위치; 대체 재료 옵션에 대해서는 확인이 필요합니다.
• 롤러 배열: 내장 롤러 없음 → 앞 체인 휠 또는 롤러는 합의된 공급 범위에 포함되지 않는 한 일반적으로 별도 배열입니다.
• 설치 : 가공된 기초에 장착 → 기초 설계 및 높이 조정은 조선소 도면을 통해 확인되어야 합니다.
• 표면 처리: Sa2.5 블라스팅 + 에폭시 숍 프라이머 → 아연 도금, 광택 처리 또는 맞춤형 처리는 재료 및 프로젝트 요구 사항에 따라 다릅니다.
• 인증서 요구 사항 : 프로젝트 요구 사항에 따라 사용 가능 → 주문 전 메이커 인증서, 재료 인증서, 클래스 인증서 또는 입회 검사를 확인해야 합니다.

작동 방식

앵커 체인이 호스 파이프에서 빠져나옴 → 장착 시 앞 체인 휠 또는 롤러가 체인을 들어올림 → 체인이 바형 스토퍼에 들어가고 → 스토퍼 바가 체인 경로를 고정함 → 제작된 기초가 선박 구조에 힘을 전달 → 필요할 때 윈들러스 작동을 위해 체인이 풀림

응용

선박 정박 배치 | 앵커 데크 장비 | 자아틀 체인 경로에 Hawse 파이프 | 신조 프로젝트 | 수리 및 교체 프로젝트 | 가공된 기초 설치 | 선박 도면에 따른 상선, 작업선, 예인선 및 바지선

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 준비될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

그림 및 사진

FAQ

Q1:올바른 JIS F 2015 앵커 체인 스토퍼 유형을 어떻게 선택해야 합니까?

A1:실제 앵커 체인 직경에 따라 Type을 선택한 다음 선박 도면을 기준으로 A/B/C/D 치수, 기초 높이, 호스 파이프 정렬 및 윈들러스 체인 휠 위치를 확인합니다.

Q2:바형 체인 스토퍼에 롤러가 포함되어 있나요?

A2:아니요. 제공되는 제품 설명은 롤러가 내장되지 않은 바형 앵커 체인 스토퍼입니다. 일반적으로 체인을 원활하게 들어올려야 할 경우 체인 휠이나 롤러를 스토퍼 앞에 배치하지만 공급 범위는 별도로 확인해야 합니다.

Q3:이 스토퍼에 어떤 주조 품질 포인트가 중요합니까?

A3:핵심은 주조 건전성, 치수 정확도, 부드러운 체인 접촉 마감, 바 안착 상태, 기초 ​​인터페이스 매칭 및 검사 범위 등입니다. 하중, 시험 및 기초 요구사항은 선박 설계 또는 선급 요구사항에 따라 확인되어야 합니다.
