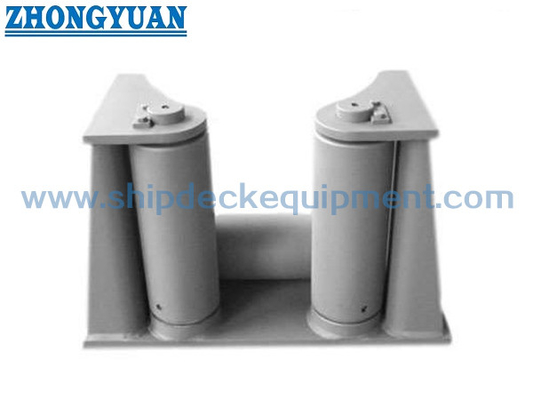

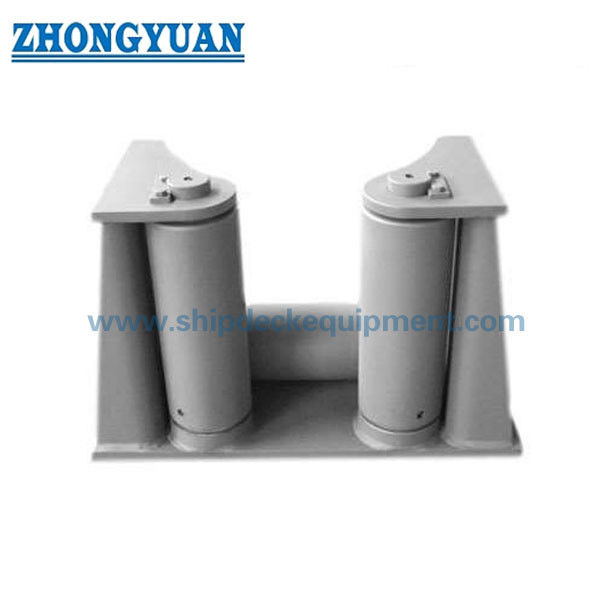

CB/T 3062 유형 A 3 튜브 롤러 범용 Fairleads 선박 계류 장비

마린 3 롤러 유니버설 페어리드 소형 선박 매킹 로프 가이드 CB/T 3062 타입 A

제품 개요

마린 3 롤러 유니버설 페어리드는 배의 기본 매킹 및 갑판 로프 가이드 애플리케이션에 사용되는 컴팩트하고 경제적인 롤러 페어리드입니다.CB/T 3062 A형은 2개의 수직 롤러와 1개의 하위 수평 롤러로 설계됩니다., 밧줄이 갑판 구조와 직접적인 접촉을 줄이는 동시에 세 방향에서 부드럽게 이끌 수 있도록 도와줍니다.

5 롤러, 7 롤러 또는 9 롤러 페어리드와 비교하면 3 롤러 유형은 복잡한 다방향 중량 배열을 나타내기 위해 고안되지 않았습니다. 그것의 가치는 더 간단한 구조입니다.더 작은 설치 발자국, 유지보수 용이성 및 프로젝트 비용의 저하, 그것은 작은 중견 선박, 보조 매킹 위치 및 줄 경로가 상대적으로 명확한 일반 로프 안내 레이아웃에 적합합니다.

빠른 사양

• 제품 종류: CB/T 3062 타입 A 3 롤러 유니버설 페어리드 → 선박 매어 로프 가이드용 콤팩트 기본 롤러 페어리드

• 롤러 배열: 2개의 수직 롤러 + 1개의 하위 수평 롤러 → 로프를 세 가지 실용적인 방향에서 안내하고 지역 마찰을 줄입니다.

• 명목 크기 범위: 100 ~ 320 → 강철 실 로프 직경 14 ~ 44mm 및 나일론 로프 직경 36 ~ 100mm를 포함합니다.

• SWL 범위: 제공 된 매개 변수 테이블에 따라 54 ~ 533 kN → 크기의 선택은 배의 도면 및 매킹 배열을 따라야합니다.

• 무게 범위: 112 ~ 2122 kg → 갑판 배치, 설치, 포장 및 화물 추정 기간 중 들어 올리는 데 유용합니다.

• 재료 선택: 주문에 따라 C-Mn 스틸, 온화 스틸 또는 스테인리스 스틸 → 최종 재료 및 인증 범위는 표출 전에 확인되어야합니다.

• 표면 처리: Sa2.5/S2.5까지 분쇄 + 에포시 샵 프라이머, 진열, 닦거나 사용자 지정 코팅 → 용기 코팅 시스템에 따라 선택됩니다.

• 위치: 기본적인 로프 안내를 위한 경제적인 3 롤러 솔루션 → 다중 롤러 5 / 7 / 9 롤러 페어리드와 같은 제품 위치가 아닙니다.

주요 기술 매개 변수

CB/T 3062 타입 A 3 롤러 유니버설 페어리드용 주요 웹페이지 매개 변수. 다른 내용이 명시되지 않는 한 크기는 mm입니다.

선택 및 조사 가이드

• 단계 1: CB/T 3062 타입 A 및 용기 도면, 철선 로프 지름 또는 나일론 로프 지름에 따라 명목 크기를 확인합니다.

• 단계 2: 로프 유도 방향 및 설치 위치를 확인합니다. 이 3 롤러 유형은 복잡한 다각형 중량 로프 경로보다는 기본 로프 유도에 적합합니다.

• 단계 3: 생산 전에 SWL 요구 사항, 로프 유형, 로프 지름, 갑판 배열 및 사용 가능한 기초 공간을 확인합니다.

• 단계 4: 재료 요구 사항을 확인: C-Mn 강철, 온화 강철, 스테인레스 강철 또는 프로젝트 지정 재료.

• 단계 5: 표면 처리를 확인합니다: 폭발 및 작업 프라이머, 진료, 닦은 스테인레스 스틸 표면 또는 전체 해상 코팅 시스템.

• 단계 6: 인증서 요구 사항, 양, 목적지, 필요한 배송 시간 및 배 도면 또는 참조 사진을 제공하십시오.

구조

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

설계, 설치 및 유지보수 장점

• 3 롤러 배열은 완전한 멀티 롤러 페어 리드가 필요하지 않은 정상적인 매킹 위치에 간단한 로프 리드를 제공합니다.

• 콤팩트한 구조는 점유 된 갑판 공간을 줄이는 데 도움이 되며, 중소형 선박이나 보조 매킹 장소에 적합합니다.

• 롤러 는 고정 된 강철 구조물 과 로프 의 직접적 인 접촉 을 줄이고, 마킹 작업 도중 마찰 을 줄이고 로프 표면을 보호 해 준다.

• 2개의 수직 롤러와 1개의 하위 수평 롤러를 가진 A형 배열은 실제 갑판 수준의 방향에서 로프 안내를 지원합니다.

• 더 높은 롤러 횟수 페어리드와 비교하면 구조를 검사, 재 페인트, 윤활유 및 유지보수가 더 쉽습니다.

• 재료, 코팅 및 인증 범위는 주문, 용기 사양 및 클래스 승인 절차에 따라 배치 될 수 있습니다.

사용자 지정 속성

• 표준: CB/T 3062-2011 타입 A → 프로젝트 사양이 중국 해양 보편적 페어리드 표준을 필요로 할 때 사용됩니다.

• 제품 위치: 기본 콤팩트 3 롤러 페어리드 → 일반적인 로프 안내에 적합하며 복잡한 다방향 9 롤러 애플리케이션에는 적합하지 않습니다.

• 롤러 수: 3 롤러 → 2 개의 수직 롤러와 1 개의 아래 수평 롤러, 간단하고 경제적인 안내 구조를 위해.

• 로프 범위: 강철 철 로프 1444 mm / 나일론 로프 36100 mm → 배 매킹 계획 및 로프 사양에 따라 선택.

• SWL: 명목 크기에 따라 54~533 kN → 필요한 경우 프로젝트 검증, 갑판 구조 검토 또는 클래스 승인을 대체하지 않습니다.

• 재료: C-Mn 스틸 / 온화 스틸 / 스테인리스 스틸 → 최종 등급, 추적성 및 인증서는 주문 전에 확인되어야합니다.

· 표면 처리: 폭발 + 상점 프라이머 / 젤리 / 닦은 / 사용자 정의 된 → 코팅 시스템은 용기 경식 보호 요구 사항에 부합해야합니다.

• 인증서 요구 사항: 프로젝트 요구 사항에 따라 사용할 수 있습니다 → 클래스 인증서 및 검사 증인은 주문 범위 및 클래스 승인에 따라 제공됩니다.

어떻게 작동 합니까?

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

신청서

선박 매킹 시스템 덱 로프 가이딩 중소형 선박 워크보트 내륙 선박 보조 매킹 위치 윈치 로프 리드 신축 및 교체 프로젝트

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: 3 롤러 페어리드의 주요 위치는 무엇입니까?

A1: 3 롤러 페어리드 (fairlead) 는 일반적인 선박 매킹 위치에 사용되는 기본적이고 컴팩트하고 경제적인 로프 가이드 제품입니다. 5 롤러와 동일하지 않습니다.더 복잡한 로프 경로에 사용되는 7 롤러 또는 9 롤러 페어리드.

Q2: 올바른 명목 크기를 어떻게 선택해야 합니까?

A2: 로프 유형, 로프 지름, SWL, 배 갑판 배열 및 설치 도면에 따라 크기를 선택하십시오. 제공 된 표는 명목 크기 100에서 320까지 주요 선택 범위를 제공합니다.

Q3: 재료, 베어링 및 코팅이 사용자 정의 될 수 있습니까?

A3: 프로젝트 요구 사항에 따라 재료 및 표면 처리가 확인 될 수 있습니다. 베어링 또는 부시 배치, 윤활 세부 사항 및 인증 범위는 도면으로 확인되어야합니다.주문 사양 및 검사 요구 사항.

CB/T 3062의 도면 A형 3관 롤러 보편적 페어리드 선박 매킹 장비
