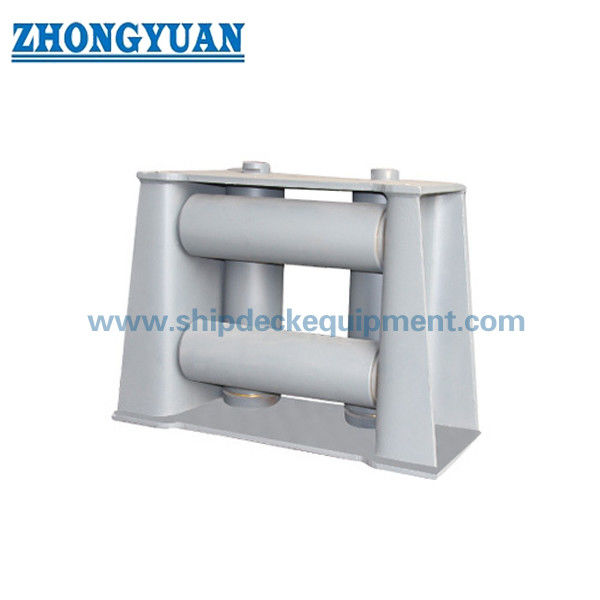

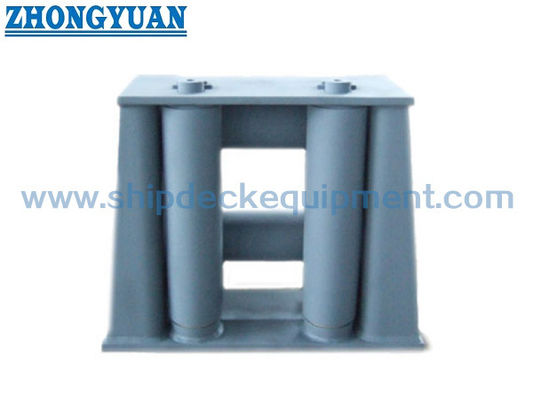

100–320mm 4롤 범용 페어리드 | CB/T 3062 타입 B 다방향 계류 페어리드 (선박 갑판용)
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 유형 b | 재료: | C-Mn강, 연강, 스테인레스강 |
|---|---|---|---|
| 기준: | CB/T*3062-2011 | 어떤 롤러.: | 4개 롤러 |
| 강철 케이블 직경: | 14~44mm | 나일론 로프 직경: | 36~100mm |
| 무게: | 112kg~2441kg | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| 강조하다: | CB/T 3062-2011 네 개의 롤러 페어리드,강철 CB/T 3062-2011 네 개의 롤러 페어리드,CCS 데크 계류 장비 |
||
제품 설명
100~320mm 4롤 유니버설 페어리드 | CB/T 3062 타입 B 다방향 계류 페어리드 (선박 갑판용)
제품 개요
CB/T 3062 타입 B 4롤 유니버설 페어리드는 선박 갑판에서 다방향 계류 로프 안내를 위해 설계되었습니다.
구조는 두 개의 수직 롤러와 두 개의 수평 롤러로 구성되어 네 방향에서 로프를 안내하며 하중 분산을 개선합니다.
로프 방향이 변하는 복잡한 계류 조건에 적합하며, 로프 마모 감소 및 안정적인 작동을 제공합니다.
엔지니어링 통찰력 (이 설계가 중요한 이유)
다방향 계류 조건에서 로프 하중은 균등하게 분산되지 않습니다.
4롤 구성은 여러 접촉 지점에 하중을 분산시켜 국부적인 응력을 줄이고 안전성을 향상시킵니다.
이 설계는 로프의 굽힘 및 마모를 최소화하여 수명을 연장합니다.
빠른 사양
롤러 구성: 4개 롤러 (수직 2개 + 수평 2개) → 다방향 안내
롤러 직경 범위: 100~320mm → 로프 호환성
SWL 범위: 54~533 kN → 하중 참조
로프 종류: 강선 / 나일론 / 합성섬유 → 광범위한 적용성
재질: 주강 / C-Mn강 → 구조적 강도
표면 처리: Sa2.5 + 에폭시 코팅 → 내식성
표준: CB/T 3062-2011 → 산업 규정 준수
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서
주요 기술 매개변수 (SWL 및 크기)
| 공칭 크기 |
강선 로프 직경 |
나일론 로프 | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | 무게 (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
엔지니어링 검증 및 테스트
구조적 강도 및 하중 분산을 검증하기 위해 유한 요소 해석(FEA)을 수행합니다.
SWL 성능을 검증하기 위해 유사 제품에 대한 하중 테스트를 수행했습니다.
설계 및 제조는 선급 협회 요구 사항을 준수합니다.
구조
상부 롤러 | 하부 수평 롤러 | 수직 롤러 | 핀 샤프트 | 부싱 베어링 | 프레임 구조
페어리드 유형 비교
3롤 페어리드 → 중간 하중 조건에 대한 표준 방향 안내
4롤 페어리드 → 더 나은 하중 분산 및 로프 응력 감소를 통한 다방향 안내
오픈형 페어리드 → 유연한 로프 진입, 가변 로프 각도에 적합
폐쇄형 페어리드 → 제어된 로프 경로, 하중 하에서 로프 이탈 방지
선택 팁:
복잡한 계류 조건 또는 다방향 로프 리드에는 4롤 페어리드를 권장합니다.
어떤 페어리드 유형이 귀하의 선박에 적합한지 확실하지 않으신가요?
문의해 주시면 로프 크기, 하중 및 작업 조건에 따라 올바른 구성을 추천해 드리겠습니다.
구조 최적화
최적화된 윤활 시스템은 부드러운 회전과 장기적인 작동을 보장합니다.
부싱 베어링 설계는 내마모성과 하중 전달 효율성을 향상시킵니다.
핀 샤프트는 주요 하중 지지 부품으로 설계되었습니다.
재질 및 표면 옵션
롤러는 내식성을 위해 전체 스테인리스 스틸 또는 스테인리스 스틸 클래딩으로 제조될 수 있습니다.
로프 마모를 줄이기 위해 롤러에 합성 재질 보호층을 추가할 수 있습니다.
매끄럽게 연마된 표면은 로프를 보호하고 수명을 향상시킵니다.
선택 가이드
1단계 – 롤러 크기 선택 → 로프 직경 기준
2단계 – 로프 종류 확인 → 강선 / 합성섬유
3단계 – 로프 방향 확인 → 다방향 요구 사항
4단계 – 하중 요구 사항 확인 → SWL 참조
5단계 – 설치 위치 확인 → 갑판 위치
올바른 크기 또는 하중 선택에 도움이 필요하신가요? 엔지니어링 지원을 위해 문의해 주세요.
사용자 정의 속성
4롤 구조 → 다방향 제어
FEA 검증 설계 → 신뢰할 수 있는 강도
테스트된 SWL → 입증된 성능
부싱 베어링 → 부드러운 회전
내식성 옵션 → 수명 연장
문의 가이드
로프 직경, 로프 종류, 요구 하중, 설치 위치 및 인증 요구 사항을 제공해 주십시오.
어떤 모델이 귀하의 선박에 적합한지 확실하지 않으신가요? 엔지니어링 선택 지원을 위해 문의해 주세요.
작동 방식
로프가 여러 롤러를 통과하여 하중을 분산하고 방향을 안내하며 마찰과 마모를 줄입니다.
응용 분야
선박 계류 | 예인선 작업 | 해양 지원 선박 | 다방향 로프 안내
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서
도면 및 사진
일반 배치 도면 및 제품 사진 제공 가능
주문
MOQ: 1개 | 배송: 30~60일 | 맞춤 제작 가능
FAQ
Q1: 4롤 페어리드를 사용하는 이유는 무엇인가요?
A: 다방향 하중 분산 및 로프 마모 감소를 위해서입니다.
Q2: 강도는 어떻게 검증되나요?
A: FEA 분석 및 하중 테스트를 통해 검증됩니다.
Q3: 롤러를 맞춤 제작할 수 있나요?
A: 네, 스테인리스 스틸 또는 합성 보호 옵션을 사용할 수 있습니다.
