CB*3062 Type E Nine Rollers Universal Fairlead St. Lawrence Fairlead 선박 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | E형 | 재료: | C-Mn강, 연강, 스테인레스강 |
|---|---|---|---|
| 기준: | CB*3062-79 | 어떤 롤러.: | 9 롤러 |
| 강철 케이블 직경: | 19.5mm~68.0mm | 나일론 로프 직경: | 36mm~100mm |
| 무게: | 302kg~6432kg | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| 강조하다: | CB*3062 유니버설 페어리드,선박 매킹 장비 유니버설 페어리드,9 롤러 유니버설 페어리드 |
||
제품 설명
해양 9 롤러 페어리드 선박 매킹 및 롤링을 위한 롤러 페어리드 CB*3062 타입 E 유니버설 롤러 페어리드
제품 개요

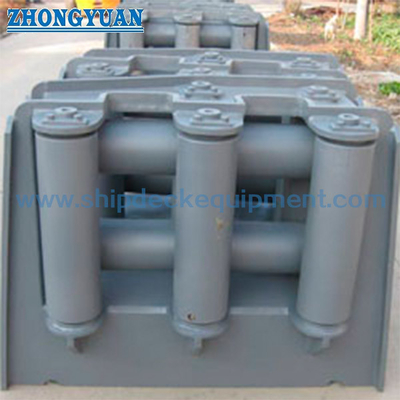

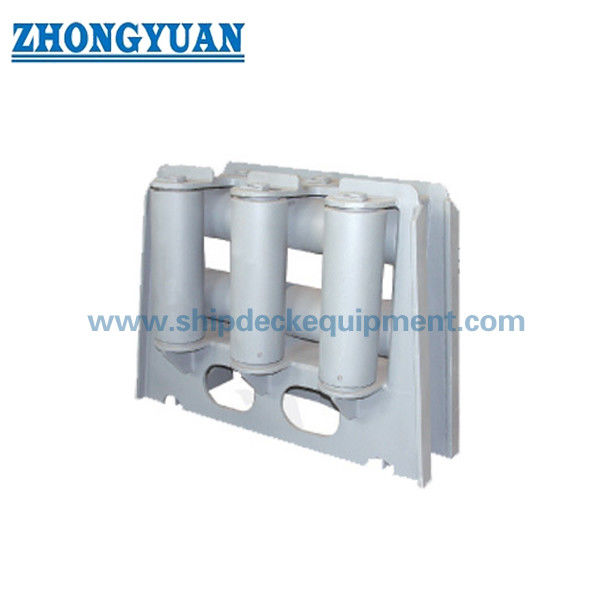

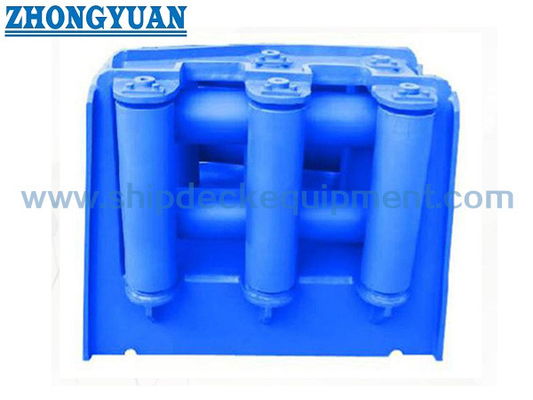

CB*3062 타입 E 해상 9 롤러 페어리드 (CB*3062 Type E marine 9 roller fairlead) 는 선박 매어링, 롤러 로프 안내 및 다방향 로프 리드 조정을 위한 보편적 롤러 페어리드이다. It is fitted at the shipside of the freeboard deck and uses five vertical rollers with four horizontal rollers to guide ropes from seven directions while reducing direct friction between the rope and fixed deck structure.
일반적인 3 롤러 또는 4 롤러 페어리드와 비교하면, E 타입 9 롤러 배열은 복잡한 매킹 스테이션, 럭 및 작업 보트 갑판 레이아웃에 더 넓은 로프 가이드 앙벨을 제공합니다.해상 지원 선박 협정이 제품은 공급 된 지름 범위에 따라 철 철 로프 및 나일론 로프와 함께 사용할 수 있습니다. 최종 부하 기반, 갑판 강화,용접 세부 사항, 베어링 배열, 코팅 시스템 및 인증 범위는 용기 도면 및 프로젝트 요구 사항에 따라 확인되어야합니다.
빠른 사양
• 제품 종류: E형 유니버설 9 롤러 페어리드 → 배 매킹 및 롤링 장치에 대한 다방향 로프 가이드.
• 표준: CB*3062-79 → 타입 E 지정, 롤러 배치, 주요 차원, 로프 지름 범위 및 무게에 대한 참조.
• 롤러 배열: 5 개의 수직 롤러 + 4 개의 수평 롤러 → 7 개의 방향에서 로프 안내를 지원하고 로프 경직을 줄이는 데 도움이됩니다.
• 적용 가능한 로프 범위: 철 철 로프 19.5~68.0 mm 및 나일론 로프 36~100 mm → 제공 된 테이블 내의 다른 고정 로프 선택에 적합합니다.
• 무게 범위: 302~6432 kg → 조선소 처리, 갑판 설치 계획, 포장 및 화물 추정에 중요합니다.
• 재료 선택: C-Mn 스틸, 온화 스틸 또는 스테인리스 스틸 → 최종 재료 등급은 도면, 사양 및 인증 요구 사항에 의해 확인되어야합니다.
• 표면 처리: Sa 2.5 블래스팅 + 한층 에포시 상점 프라이머 참조 → 닦은, 젤리화 또는 사용자 정의 해상 코팅은 지정 될 때 논의 될 수 있습니다.
• 인증서의 범위: 분류 인증서는 프로젝트 요구 사항에 따라 배치 될 수 있습니다 → 주문에 확인되지 않는 한 기본 공급으로 취급되지 않습니다.
주요 기술 매개 변수
주요 웹 페이지 선택 데이터 CB*3062-79 E형 9 롤러 유니버설 페어리드. 다른 표시가 없는 한 크기는 mm입니다.
| 스틸 로프 디아 | 나일론 로프 디아 | 롤러 다이아 D (mm) | 셰프트 직선 d (mm) | 전체 L (mm) | 전체 B (mm) | 전체 H (mm) | 무게 (kg) |
| 19.5 | 36 | 100 | 40-0으로5 | 944 | 324 | 508 | 302 |
| 22.5 | 40 | 120 | 50대05 | 1048 | 384 | 552 | 464 |
| 26 | 45 | 130 | 55-0입니다5 | 1106 | 415 | 606 | 596 |
| 32 | 70 | 150 | 65-05 | 1250 | 475 | 670 | 883 |
| 34.5 | 80 | 160 | 70대 0대5 | 1340 | 507 | 710 | 1048 |
| 37.5 | 85 | 180 | 80대 0대5 | 1450 | 571 | 770 | 1229 |
| 43 | 95 | 200 | 90대 0대5 | 1596 | 632 | 920 | 1911 |
| 52 | 100 | 230 | 100-0입니다.5 | 1746 | 723 | 910 | 2675 |
| 60.5 | 확인해야 합니다. | 260 | 120-0.5 | 1990 | 815 | 1000 | 3887 |
| 68 | 확인해야 합니다. | 320 | 150대 05 | 2330 | 997 | 1130 | 6432 |
선택 및 조사 가이드
단계 1: CB*3062-79 E형 9 롤러 유니버설 페어리드 및 필요한 철회나 나일론 로프 지름 확인합니다.
단계 2: 로프 리드 방향, 배 옆 / 자유 보드 갑판 설치 위치, 매킹 배열 및 페어 리드가 새로 건설되거나 교체되는지 확인합니다.
단계 3: 설계 부하 기반, 로프 MBL, 참조 SWL 요구 사항, 갑판 강화, 용접 인터페이스 및 배 도면에 따라 사용 가능한 설치 공간을 확인합니다.
단계 4: 재료 등급, 롤러 / 샤프트 / 베어링 또는 부시 요구 사항, 윤활성 배열 및 부식 보호 요구 사항을 확인합니다.
단계 5: 표면 처리, 최종 코팅 시스템, 진열 또는 스테인리스 스틸 옵션, 양, 배송 목적지 및 필요한 배송 시간을 확인합니다.
단계 6: 제조자 인증서, 재료 인증서, 클래스 인증서, 목격자 검사 또는 프로젝트 특정 승인 요구 사항을 포함하여 견제 전에 인증서 및 검사 범위를 확인합니다.
구조
Welded / fabricated fairlead frame | 5 vertical rollers | 4 horizontal rollers | Roller shafts | Bearing or bushing position to be confirmed | Rope-contact roller surfaces | Shipside deck installation interface | Marine coating or specified surface treatment
매킹, 롤링 및 엔지니어링 장점
• 9 롤러 배열은 수직 및 수평 로프 접촉 표면을 결합하여 로프가 다른 갑판 방향에서 접근 할 수있는 복잡한 로프 유도 각도에 적합합니다.
• 자유 회전 롤러 는 페어 리드 몸체 에 대한 미끄러짐 마찰 을 줄이고, 매킹 또는 롤 작업 도중 철 철 로프 및 나일론 로프 표면을 더 잘 보호 할 수 있도록 지원 합니다.
• E형 구조는 일반적인 3 롤러 또는 4 롤러 페어 리드보다 더 넓은 안내 범위를 제공합니다. 이것은 줄 정렬 제어가 제한된 선박 부근 앙코링 스테이션에 유용합니다.
• 롤러, 샤프트 및 베어링/부시 부위는 검사, 윤활 및 유지보수 접근을 위해 설계되어야 함.
• 페어리드는 로프 지름, 로프 MBL, 리드 각, 데크 강화, 용접 세부 사항 및 클래스 검사 요구 사항과 함께 선택해야합니다.로프 브레이킹 부하는 SWL 제품으로 직접 취급되지 않아야합니다..
• 표면 준비 및 코팅은 용기 페인팅 사양과 일치 할 수 있습니다.스테인리스 스틸 또는 진열 표면 처리가 특별한 진식 또는 유지 보수 요구 사항에 대해 논의 될 수 있습니다.
• 분류 검사, 재료 추적성 및 목격자 테스트는 프로젝트 요구 사항 및 클래스 승인 절차에 따라 구성 될 수 있습니다.
사용자 지정 속성
• 표준: CB*3062-79 → 선박 도면 또는 조선소 사양이 이 보편적 롤러 페어리드 표준을 요구할 때 사용.
• 타입: 타입 E → 5개의 수직 및 4개의 수평 롤러를 가진 9개의 롤러 구성.
로프 호환성: 철 철 로프 및 나일론 로프 → 공급 된 로프 지름 범위 및 배 매킹 디자인에 따라 선택하십시오.
• 설치 위치: 자유 보드 갑판의 배면 → 갑판 강화 및 용접 인터페이스는 조선소 또는 설계 사무실에 의해 확인되어야합니다.
• 로드 기본: 확인해야 합니다 → SWL, 로프 MBL, 안전 요인 및 시험 요구 사항은 프로젝트 사양 및 클래스 승인에 따라야합니다.
• 재료: C-Mn 스틸 / 온화 스틸 / 스테인리스 스틸 → 최종 등급 및 재료 인증 범위는 생산 전에 확인되어야합니다.
• 롤러 유지: 검사 및 윤활수 접근을 확인 → 자유로운 롤러 회전을 유지하고 로프 마모를 줄이기 위해 중요합니다.
• 표면 처리: Sa 2.5 블래스팅 + 에포시 가게 프라이머 참조 → 최종 코팅, 가연, 롤링 또는 다른 처리 고객 요구에 따라.
• 인증서 요구 사항: 프로젝트 요구 사항에 따라 사용할 수 있습니다 → 인증서 유형 및 클래스 증인의 범위는 제안 전에 확인되어야합니다.
어떻게 작동 합니까?
Mooring or towing rope approaches from the deck direction → Rope contacts the vertical and / or horizontal rollers → Rollers rotate to reduce sliding friction → Rope is guided through the required lead path → Contact force is transferred through the fairlead frame to the reinforced deck structure
신청서
상용선. 해군선. 해상 지원선. 수송선. 작업선. 선박 기착소. 수송사무소. 신축 및 교체 프로젝트.
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: 로프 지름 범위는 제품 SWL와 동일합니까?
A1: 아닙니다. 제공된 표에는 적용 가능한 철회로 로프 및 나일론 로프 지름 범위, 크기 및 무게가 있습니다. SWL 또는 기준 부하는 로프 MBL에 따라 별도로 확인되어야합니다.설계 안전 요인, 리드 각도, 갑판 강화, 웰드 세부 사항, 그리고 클래스 요구 사항.
Q2: 왜 9 롤러 페어리드를 3 롤러 또는 4 롤러 페어리드를 선택합니까?
A2: 로프 경로가 여러 방향에서 변화하고 기착 스테이션이 더 넓은 안내 범위를 필요로 할 때 9 롤러 페어 리드를 사용합니다.수직 및 수평 롤러의 조합은 밧줄 경직을 줄이고 복잡한 갑판 배열 하에서 밧줄 경로 안정성을 향상.
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: 표준 및 종류, 로프 지름, 로프 유형, 부하 기준, 재료 등급, 표면 처리, 양, 설치 도면, 인증서 요구 사항, 배달 목적지 확인그리고 필요한 배달 시간기존의 페어리드의 사진이나 도면은 대체 프로젝트에 유용합니다.
| 강철 로프 다이아 |
나일론 로프 다이아 |
E | F | D | d | L | L1 | L2 | L3 | B | B1 | B2 | H | H1 | 무게 (kg) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0으로5 | 944 | 716 | 300 | 844 | 324 | 194 | 108 | 508 | 250 | 302 |
| 22.5 | 40 | 200 | 150 | 120 | 50대05 | 1048 | 776 | 320 | 928 | 384 | 232 | 128 | 552 | 270 | 464 |
| 26 | 45 | 200 | 180 | 130 | 55-0입니다5 | 1106 | 810 | 330 | 976 | 415 | 250 | 138 | 606 | 310 | 596 |
| 32 | 70 | 220 | 180 | 150 | 65-05 | 1250 | 910 | 370 | 1100 | 475 | 288 | 158 | 670 | 330 | 883 |
| 34.5 | 80 | 240 | 200 | 160 | 70대 0대5 | 1340 | 980 | 400 | 1180 | 507 | 308 | 168 | 710 | 360 | 1048 |
| 37.5 | 85 | 240 | 200 | 180 | 80대 0대5 | 1450 | 1040 | 420 | 1270 | 571 | 345 | 190 | 770 | 380 | 1229 |
| 43 | 95 | 260 | 210 | 200 | 90대 0대5 | 1596 | 1146 | 460 | 1396 | 632 | 385 | 210 | 920 | 410 | 1911 |
| 52 | 100 | 260 | 220 | 230 | 100-0입니다.5 | 1746 | 1236 | 490 | 1516 | 723 | 445 | 240 | 910 | 450 | 2675 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1410 | 560 | 1730 | 815 | 500 | 270 | 1000 | 500 | 3887 |
| 68 | - | 320 | 250 | 320 | 150대 05 | 2330 | 1630 | 640 | 2010 | 997 | 620 | 330 | 1130 | 570 | 6432 |
CB*3062 타입 E 9 롤러 유니버설 페어리드 세인트 로렌스 페어리드 선박 매킹 장비
