선박 계류용 선측 수평 롤러 페어리드 | CB/T 435 유형 A

배에 고정하기 위한 수평 롤러 페어리드 CB/T 435 타입 A

제품 개요

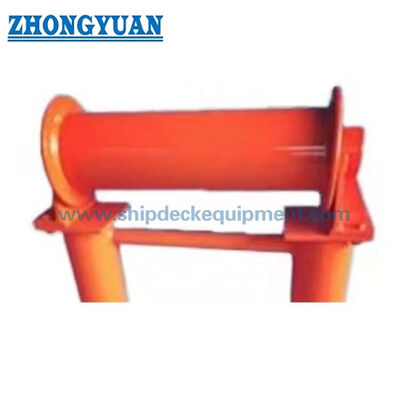

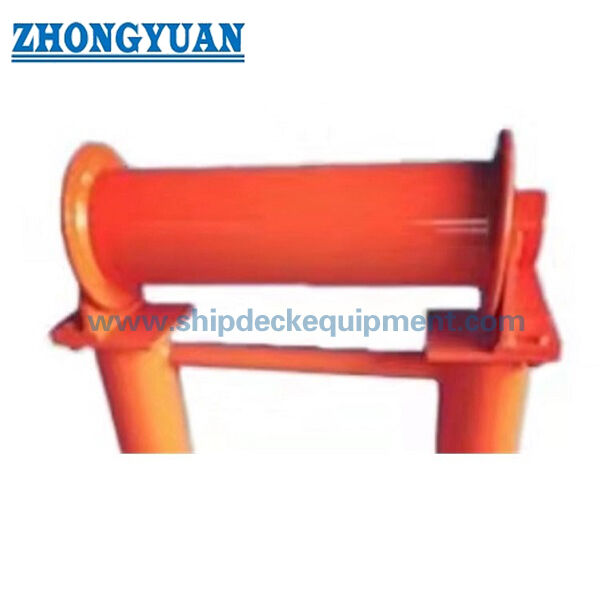

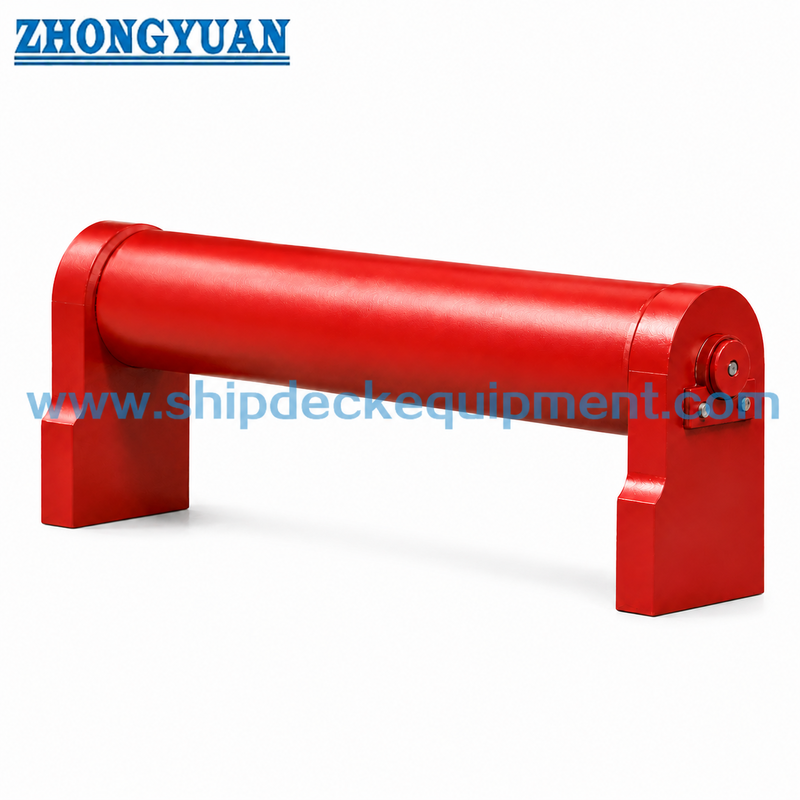

CB/T 435 A형 배 옆 수평 롤러 페어리드는 수평 롤러 위치에서 사용되는 옆으로 장착된 밧줄 안내 장치입니다.일반적으로 배 옆에 설치되어 배 옆의 이중 롤러 페어리드 또는 롤러 턱과 함께 사용됩니다.그것의 기능은 밧줄을 안내하고 수직 방향으로 로프 리드 각도를 변경하는 데 도움이됩니다.배 옆과 갑판 매어링 장치 사이의 로프 방향이 변경되면 지역 마찰을 줄이는 것.

이 타입 A 구성은 롤러, 롤러 샤프트, 베어링 부시, 스페이저, 베어링 좌석, 스톱 플레이트 및 윤활조 베어링 디자인을 사용합니다.120mm 높이의 베어링 좌석은 롤러 페어리드 구조에 용접됩니다., 정지판은 롤러 샤프트를 위치에 고정합니다. 구매 및 교체을위한 주요 확인 포인트는 CB/T 435-2005 유형 A, 롤러 지름, 재료, 표면 처리,배 옆 롤러 턱 배열, 그리고 인증서 요구

빠른 사양

• 제품 종류: 배 옆 수평 롤 페어리드 → 배 매킹 장치용 측면 위치 로프 가이드.
• 표준 및 유형: CB/T 435-2005 타입 A → 배 옆 롤러 턱 / 듀얼 롤러 페어리드 배열로 사용되는 선박형
• 롤러 지름: 76 mm 및 89 mm → 배 매어 레이아웃과 로프 리드 경로를 일치시키는 두 가지 명목 옵션.
• 주요 길이 범위: L 400 ∼580 mm, L 1 464 ∼646 mm → 배 옆 근처 설치 공간을 검사하는 데 유용합니다.
• 대략 무게: 17.0 kg 및 32.5 kg → 취급, 포장, 교체 계획 및 화물 추정치를 지원합니다.
• 주요 구성 요소: 롤러 샤프트, 롤러, 베어 부시, 스피서, 베어 좌석, 스톱 플레이트 및 윤활개 → 가이드 회전 및 유지보수 가능한 조립을 위해 설계되었습니다.
• 재료 선택: C-Mn 강철, 부드러운 강철, 스테인리스 강철 및 FRP 롤러 옵션이 지정된 경우 → 최종 재료는 프로젝트 요구 사항을 따라야합니다.
• 표면 처리: Sa 2.5 폭발 + 에포시 상점 프라이머, 닦은, 젤리화, 또는 사용자 정의 마무리 → 최종 코팅은 용기 페인트 사양에 일치해야합니다.

주요 기술 매개 변수

선택 및 조사 가이드

단계 1: CB/T 435-2005 A형 배측 수평 롤러 페어플레드를 확인하고 배 도면에 따라 명목 지름 75 또는 89을 선택합니다.

단계 2: 로프 리드 배열을 확인합니다: 선박에 설치 위치, 수직 리드 각도 변경 및 선박에 맞는 이중 롤러 페어 리드 또는 롤러 턱.

단계 3: 재료 및 롤러 옵션을 확인합니다: C-Mn 스틸, 부드러운 스틸, 스테인리스 스틸 또는 FRP 롤러 프로젝트가 필요한 경우.

단계 4: 표면 처리를 확인합니다: Sa 2.5 블래스팅 + 에폭시 샵 프라이머, 진료, 닦은 스테인리스 스틸 표면 또는 다른 코팅 시스템.

단계 5: 표기 전에 검사 및 인증 범위를 확인합니다: 제작자 인증서, 재료 인증서, 클래스 증인 검사 또는 프로젝트 요구 사항에 따라 클래스 인증서.

단계 6: 수량, 배의 종류, 설치 도면 또는 사진, 배송 목적지 및 필요한 배송 시간

구조

Roller shaft | Horizontal roller | Bearing bush | Lubrication groove | Spacer | 120 mm high bearing seat | Stop plate for shaft fixing | Welded fairlead support structure | Project-specified surface treatment

매킹 설계, 회전 및 엔지니어링 장점

• A형 선박측 배 배 배착장치는 배측 가이드와 갑판 배착장치 사이에 매어 로프가 방향을 변경하는 경우에 적합합니다.특히 배 옆의 이중 롤러 페어리드 또는 롤러 턱과 함께 사용할 때.
• 수평 롤러는 로프를 수직 방향으로 안내하고 고정 된 강철 가장자리에 대한 직접적인 마찰을 줄이는 데 도움이됩니다.
• 베어링 부시는 유연한 롤러 회전을 지원하고 서비스 중에 유지 보수 어려움을 줄이기 위해 윤활 구도를 포함합니다.
• 스톱 플레이트는 롤러 샤프트를 고정시키고 로프 가이딩 동작 동안 롤러 집합체를 설계된 위치에서 유지하는 데 도움이됩니다.
• 120mm 높이의 베어링 좌석은 롤러 페어리드 구조와 통합 할 수있는 정의 된 지원 높이와 용접 된 인터페이스를 제공합니다.
• 재료 및 표면 처리는 배 환경, 부식 요구 사항, 유지 보수 계획 및 고객 사양에 따라 선택할 수 있습니다.
• 제공된 매개 변수 표에는 SWL 또는 로프 MBL가 명시되어 있지 않습니다. 필요하면 배의 매어링 배열, 로프 데이터 및 프로젝트 도면에 따라 부하 선택이 확인되어야합니다.

사용자 지정 속성

• 표준: CB/T 435-2005 → A형 선상 수평 롤러 페어리드 선택 및 주요 차원 참조에 사용됩니다.
• 타입: A형 선박형 → 선박측에 설치하고 선박측 롤러 턱 장치와 함께 사용할 수 있습니다.
• 명목 지름: 75 / 89mm → 프로젝트 도면, 롤러 지름 및 사용 가능한 설치 공간에 따라 선택하십시오.
• 롤러 지름: 76 / 89 mm → 웹 페이지 도면 및 가격 확인을위한 주요 로프 접촉 롤러 크기.
• 재료: C-Mn 스틸 / 부드러운 스틸 / 스테인리스 스틸 / FRP 롤 옵션 → 최종 선택은 프로젝트 사양에 의해 확인되어야합니다.
• 베어링 디자인: 윤활조로 베어링 부시 → 더 부드러운 회전 및 유지 보수 접근을 지원합니다.
• 베어링 좌석: 120mm 높이의 용접 된 베어링 좌석 → 프로젝트 도면은 주변 구조와 설치 인터페이스를 확인해야합니다.
• 인증서 요구 사항: 프로젝트 요구 사항에 따라 요청에 따라 사용할 수 있습니다 → 클래스 검사 범위는 주문 전에 확인해야합니다.

어떻게 작동 합니까?

Mooring rope approaches the shipside guide → Rope contacts the horizontal roller → Roller rotation guides the rope and changes the vertical lead angle → Bearing bush and lubrication groove support flexible rotation → Rope continues toward the matching shipside roller chock or deck mooring equipment

신청서

Ship side mooring stations | Shipside roller chock arrangements | Double roller fairlead matching use | Mooring rope vertical angle guidance | Cargo ships | Workboats | Tugboats | Newbuilding and replacement projects

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: CB/T 435 A형 선박 위평 롤러 페어리드의 주요 기능은 무엇입니까?

A1: 배 쪽에서 매킹 로프를 안내하고 로프 리드 각을 수직 방향으로 바꾸는 데 도움이됩니다.그것은 일반적으로 배 옆 롤러 턱 또는 이중 롤러 페어 리드 장치와 함께 사용됩니다..

Q2: 공급 된 롤러 지름은 제품 SWL과 동일합니까?

A2: 아니오. 롤러 지름과 주요 차이는 SWL이 아닙니다. 제공 된 데이터에는 명목 지름, 롤러 지름, 샤프트 지름, 길이 및 무게가 포함됩니다.모든 부하 기반은 선박 매어링 계산에서 확인되어야 합니다., 로프 데이터, 프로젝트 도면, 또는 클래스 요구 사항.

Q3: A형 주문 전에 확인해야 하는 것은 무엇입니까?

A3: CB/T 435-2005 유형 A를 확인합니다. 명목 지름 75 또는 89입니다. 배 옆의 페어리드 / 롤러 턱 배열과 일치합니다. 재료, 표면 처리, 인증 요구 사항, 양설치 도면, 배송 목적지, 배송 시간
