100–450mm 클리트가 있는 페데스탈 롤러 페어리드 | 선박 계류용 검증된 SWL (254–1766 kN)
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 436-2000 | 롤러 유형: | CB*58-83 표준 롤러가 있는 A형 |
|---|---|---|---|
| 롤러 직경: | 100mm~450mm | 어떤 롤러.: | 롤러 번호: 단일 롤러 |
| 롤러 웨이트: | 9.9kg~452kg | 기본 중량: | 63.9kg~454.4kg |
| 재료: | 연한 C-Mn강, 스테인레스강, 주강, 구상화주철 | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 아연 도금, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 | ||
| 강조하다: | 클레트 피데스텔 롤러 페어리드,CB/T 436 페어리드,CB/T 436 피데스텔 롤러 페어리드 |
||
제품 설명

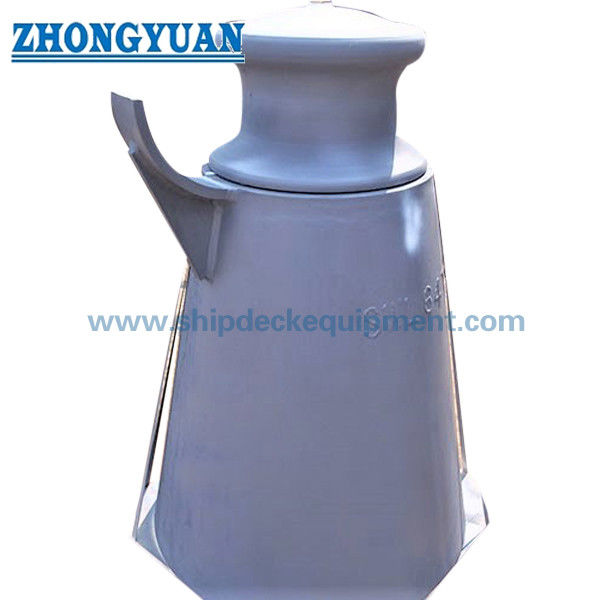

100~450mm 피데스텔 롤러 페어리드 클레어와 함께
제품 개요
CB/T 436 A형 기판 롤러 페어리드 (Roller Fairlead) 는 배 매킹 시스템에서 합성된 로프 안내 및 일시적 고정용으로 설계되었습니다.
높은 기판 구조는 갑판에서 페어리드까지 적절한 로프 리드 각도를 보장하여 비정상적인 구부러기를 줄이고 부하 분포를 개선합니다.
회전하는 주사철 롤러는 마찰과 로프 마모를 줄이고, 통합 된 클레트는 빠른 위치 및 보유를 가능하게합니다.
정의된 SWL 값으로 설계되어 실제 매킹 부하에서 선택하여 신뢰할 수있는 부하 전송과 운영 안전을 보장합니다.
빠른 사양
- 롤러 지름: 100~450mm → 로프 용량을 정의합니다.
- 기판 높이 (H): ~ 1000 mm → 적절한 납 각을 보장합니다.
- SWL: 254~1766 kN → 허용 부하를 정의합니다.
- 함수: 가이드 + 클레어 → 결합 동작
- 재료: 주사철 롤러 + 제조 된 기판 → 강도
- 셰프트: 고강강철 → 부하 전달
- 윤활성화: 기름 톱니 → 간편한 유지
- 표면: Sa2.5 + 프라이머 → 부식 보호
- 표준: CB/T 436-2000 → 해양의 준수
주요 기술 매개 변수
| 롤러 다이아 |
적용 가능한 와이어 로프 디아 (최대) (특히 참고용) |
크기 | 무게 1kg |
SWL (kN) | ||||||||||||||||
| 섬유 로프 다이아 |
자연 로프 다이아 |
SWR (GB /T 8918) 강도 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | 롤러 | 기판 | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 539 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| 참고: 기판 h= 1000mm | ||||||||||||||||||||
선택 가이드
단계 1 롤러 지름 선택 → 로프 크기에 따라
2단계 로프 타입 → 섬유 또는 철선 로프 확인
단계 3 SWL를 확인합니다 → 매킹 부하를 초과해야 합니다
단계 4 기판 높이를 확인 하 고 → 덱 리드 각을 맞추기
단계 5 ️ 확인 함수 → 클레트 또는 가이드만 사용
단계 6 인증 → 클래스 요구 사항을 확인
구조
주사철 롤러. 클레트. 높은 기단. 샤프. 윤활 시스템.
사용자 지정 속성
- 기판 높이: 500~1500mm → 올바른 로프 리드
- SWL: 254~1766 kN → 부하량
- 함수: 가이드 + 홀드 → 효율적인 작동
- 재료: 주사철 → 강도
- 셰프트: 높은 강도 → 로드 전송
- 윤활: 기름 시스템 → 부드러운 회전
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
조사 가이드
로프 지름, 필요한 SWL, 기판 높이 (다른 경우), 설치 위치 및 인증서를 제공하시기 바랍니다.
어떻게 작동 합니까?
높은 기판은 정당한 로프 각도를 보장하고, 롤러는 마찰을 줄이고, 클레트는 일시적으로 고정 할 수 있습니다.
신청서
선박 갑판 매어링 ∙ 높은 리드 앵글 애플리케이션 ∙ 콤팩트한 레이아웃
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; 올바른 납 각 설계, 줄 마모 감소, 통합 기능.
그림 & 사진

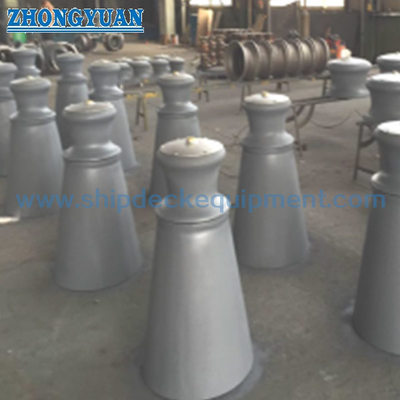

GA 그림. 제품 사진.
주문
MOQ: 1개 단위 배달: 45~60일
FAQ
Q1: 왜 기판 높이가 중요한가?
A: 정당한 로프 리드 앵글을 보장하고 측면 부하를 줄입니다.
Q2: 높이를 사용자 정의 할 수 있습니까?
A: 예, 기판 높이는 갑판 배열에 맞게 조정 될 수 있습니다.
Q3: SWL를 어떻게 선택합니까?
A: SWL는 예상된 매킹 부하를 초과해야 합니다.
