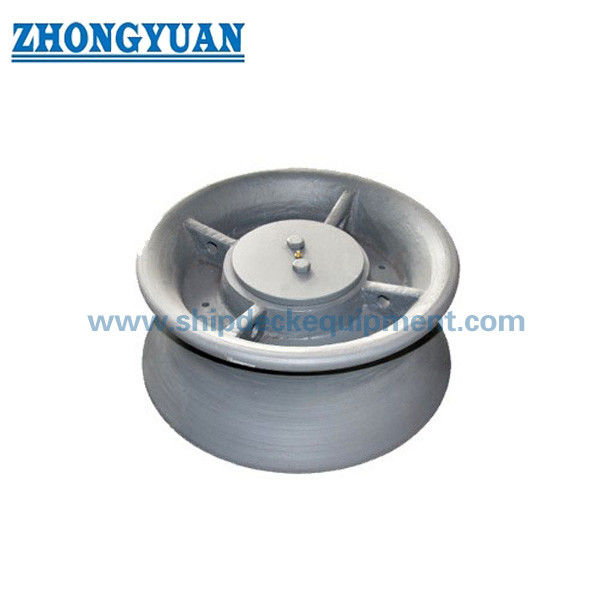

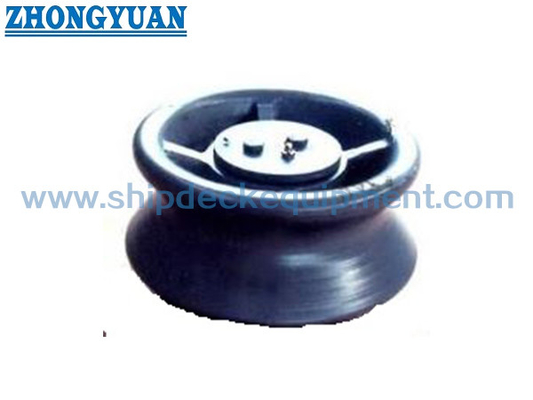

먼지 덮개 배 계류 장비 없이 ISO 13755 유형 A 주철강 단 하나 롤러 페어리드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | ISO 13755-2012 | 유형: | 상부 더스트 커버가 없는 A형 |
|---|---|---|---|
| 롤러 직경: | 150~500mm | 어떤 롤러.: | 단 롤러 |
| 롤러 웨이트: | 23~80kg | 재료: | 주조 스테인레스 스틸, 주조 강철 |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS 등 |
| 강조하다: | 해양 500mm 단일 롤러 페어리드,500mm 단일 롤러 페어리드,ISO 500mm 단일 해양 롤러 페어리드 |
||
제품 설명
주사철 매어링 롤러 페어리드DN150-500mm입니다. ISO 13755 A형 먼지 덮개 없이
제품 개요
ISO 13755 A형 주사철 매어링 롤러는 선박 옆 롤러 페어리드 및 기판 페어리드 장치에 사용되는 단일 수직 로프 가이드 장착 장치입니다. 매어링 라인이 방향을 변경하면롤러가 밧줄 접촉 표면에서 미끄러지는 경사를 줄이기 위해 축을 회전합니다., 그 결과 로드 부시, 축, 기초, 용접 연결, 그리고 지원 선체 구조를 통해 전송됩니다.
타입 A는 상부 먼지 덮개 없이 주사철 구성으로 시각 검사 및 윤활을 위해 직접 접근할 수 있다. ISO 13755:2020은 현재 버전이며 ISO 13755을 대체한다.2012요금 및 생산을 위해 필요한 에디션, 명목 크기, 로프 납 배치, D / d 비율, 참조 SWL, 기초 디자인, 재료, 코팅,그리고 인증 범위는 배 도면과 프로젝트 사양에서 확인되어야 합니다..
빠른 사양
- 제품 종류:단일 주사철 매어링 롤러 페어리드 -> 회전 로프 접촉 표면을 통해 선박 매어링 라인을 안내하고 재방향합니다.
- 표준 및 종류:ISO 13755 타입 A -> 윗부분의 먼지 덮개가 없는 주사철 롤러; ISO 13755:2020은 현재 버전이다.
- 명목 크기 범위:Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 mm -> 명목 크기는 롤러 외부 지름에 참조됩니다.
- 참조 SWL 범위:265에서 1,942 kN에서 테타 = 90도에서 186에서 1,373 kN에서 테타 = 0도에서 -> 표준 기준 값; 실제 표시된 SWL는 합의된 부하 및 설치 조건에 따라 다릅니다.
- 계산된 A형 질량:23 ~ 360 kg/set -> 취급, 포장, 설치 계획 및 화물 추정에 대한 올바른 범위
- 표준 재료 기본:양산강 롤러, 양산점 최소 205 N/mm2; 축 최소 350 N/mm2; 청동, 청동 또는 동등한 부시.
- 로프 접촉 및 유지:매끄러운 접촉 표면, 항 경식 마무리, 그리고 기름진 회전 부품 -> 로프 보호 및 자유로운 롤러 움직임을 지원합니다.
- 설치 기준:기초, 용접 연결 및 갑판 아래 강화는 선택 된 부하 및 선체 배열을 확인해야합니다.
주요 기술 매개 변수
| 명목 규모 Dn |
D1 | D2 +2/0 |
03 +2/0 |
D | D5 H7 | R1 | R2 | R3 | R4 | H | H1 | H2 | H3 | H4 | e | ||||||||||||||||||||
| 150 | 150 | 230 | 216 | 110 | 90 | 30 | 52 | 15 | 11 | 137 | 25 | 84 | 44,7 | 43,38 | 37,7 | ||||||||||||||||||||
| 200 | 200 | 300 | 280 | 145 | 115 | 40 | 66 | 20 | 13 | 157 | 30 | 99 | 59,2 | 35.46 | 46,3 | ||||||||||||||||||||
| 250 | 250 | 370 | 340 | 165 | 135 | 50 | 80 | 25 | 15 | 177 | 32 | 105 | 73,5 | 28,33 | 55,0 | ||||||||||||||||||||
| 300 | 300 | 430 | 400 | 190 | 150 | 55 | 87 | 30 | 16 | 197 | 33 | 125 | 82,6 | 32,62 | 60,8 | ||||||||||||||||||||
| 350 | 350 | 490 | 460 | 210 | 167 | 55 | 89 | 30 | 17 | 217 | 33 | 140 | 83,7 | 49,06 | 63,7 | ||||||||||||||||||||
| 400 | 400 | 560 | 520 | 225 | 177 | 63 | 99 | 30 | 18 | 237 | 43 | 150 | 91,8 | 52,0 | 72,2 | ||||||||||||||||||||
| 450 | 450 | 620 | 590 | 245 | 190 | 63 | 101 | 30 | 19 | 257 | 43 | 162 | 92,5 | 67,07 | 7, 4 8 | ||||||||||||||||||||
| 500 | 500 | 680 | 660 | 260 | 205 | 63 | 103 | 30 | 20 | 277 | 43 | 180 | 93,0 | 82,94 | 77,6 | ||||||||||||||||||||
| 명목 규모 Dn |
h | h1 | h2 | 스크로프 설정 | T | T1 | N | 용접기 다리 길이 | SWL b | 계산중량 (kg/세트) |
|||||||||||||||||||||||||
| θ= 90° | θ= 0° | ||||||||||||||||||||||||||||||||||
| s | z1 | (kN) | (I) | (kN) | (l) | 종류 A |
B형 | ||||||||||||||||||||||||||||
| 150 | 5 | 35 | 25 | M6 | 22 | 6 | 8 | 265 | 27 | 186 | 19 | 23 | 24 | ||||||||||||||||||||||
| 200 | 5 | 38 | 35 | M6 | 26 | 6 | 10 | 441 | 45 | 314 | 32 | 42 | 43 | ||||||||||||||||||||||
| 250 | 6 | 40 | 35 | M8 | 30 | 6 | 11 | 579 | 59 | 412 | 42 | 77 | 80 | ||||||||||||||||||||||
| 명목 규모 Dn |
D1 | D2 +2/0 |
D 3 +2/0 |
D4 | Ds H7 | R1 | R2 | R3 | R4 | H | H1 | H2 | H3 | H4 | e | ||||||||||||||||||||
| 300 | 7 | 45 | 40 | M8 | 32 | 29 | 8 | 12 | 726 | 74 | 510 | 52 | 109 | 112 | |||||||||||||||||||||
| 350 | 7 | 50 | 45 | M8 | 34 | 29 | 8 | 15 | 1040 | 106 | 736 | 75 | 154 | 160 | |||||||||||||||||||||
| 400 | 7 | 53 | 49 | MB | 36 | 30 | 12 | 17 | 1246 | 127 | 883 | 90 | 207 | 215 | |||||||||||||||||||||
| 450 | 7 | 57 | 53 | M8 | 38 | 32 | 12 | 20 | 1599 | 163 | 1 128 | 115 | 275 | 286 | |||||||||||||||||||||
| 500 | 7 | 65 | 60 | M8 | 40 | 34 | 12 | 23 | 1942 | 198 | 1 373 | 140 | 360 | 374 | |||||||||||||||||||||
선택 및 조사 가이드
단계 1: ISO 13755 타입 A를 확인하고 프로젝트가 대체 호환성을 위해 현재 2020 에디션 또는 2012 레거시 도면을 필요로하는지 지정하십시오.
2단계: 배의 매어링 배치, 사용 가능한 설치 공간, 로프 지름, 로프 제조업체의 허용된 D/d 구부러기 비율에 따라 명목 크기 Dn를 선택합니다.
단계 3: 로프 리드 방향과 적용 가능한 테타 로드 케이스, 필요한 표시 된 SWL, 기초 또는 기판 배열, 갑판 아래 강화 및 용접 인터페이스를 확인합니다.
단계 4: 재료를 확인합니다: 표준 주사철 롤러, 축소 재료, 부시 재료 또는 엔지니어링 검토에 해당하는 비 표준 스테인레스 스틸 / 특수 재료 옵션.
단계 5: 표면 처리, 최종 페인트 시스템, 윤활 장치, 검사 범위, 재료 추적성 및 분류 사회 요구 사항을 표기 전에 확인합니다.
단계 6: 수량, 용기 종류, 설치 위치, 도면 또는 참조 사진, 배송 목적지 및 필요한 배송 시간
구조
주사철 롤러 엑셀 구리/동강 부시 기름 경로 및 윤활점 위에 먼지 덮개가 없습니다 기초 / 좌석
casting, 로프 접촉 & 설치 장점
- A형은 B형에 장착된 윗부분의 먼지 덮개 없이 주사철 롤러 바디를 사용하며, 검사 및 윤활을 위해 상단 축과 부시 영역에 직접 접근할 수 있다.
- 회전 롤러는 고정 된 안내 표면에 비해 덜 미끄러지는 접촉으로 로프 방향을 변경하여 롤러가 자유롭게 회전하고 올바르게 윤활을 유지 할 때 마찰을 줄이는 데 도움이됩니다.
- 로프 접촉 표면은 부드럽고 경직으로 매어 라인을 손상시킬 수있는 거칠성 또는 불규칙성이 없어야합니다.
- ISO 13755는 명목 크기 150-250 및 300-500에 대한 별도의 조립 세부 사항을 사용합니다. 따라서 교체 문의는 명목 크기와 기존 배열 도면을 포함해야합니다.
- 현재 표준은 D/d 비율 지침을 추가합니다. 과도한 구부리는 로프 강도를 감소시킬 수 있기 때문에 롤러 접촉 지름과 로프 지름이 함께 검토되어야합니다.
- 토대와 용접 연결은 플라스틱 변형이나 균열 없이 선택된 최대 부하를 배조 구조로 전달해야 합니다.따라서 설치 검사의 일부로 지역 갑판 또는 기판 강화가 포함됩니다..
- 회전 부품의 외부 경화 방지 및 기름 가리는 기능 제어 장치가 필요합니다. 최종 코팅 축적, 기름 유형,그리고 유지보수 간격은 프로젝트 사양을 따라야 합니다.
사용자 지정 속성
- 표준판:ISO 13755:2020는 새로운 문의에 권장됩니다 -> SWL 문장과 D/d 지침을 업데이트 한 현재 출판판.
- 레거시 에디션:ISO 13755:2012 -> 기존 용기 도면, 교체 항목 또는 프로젝트 사양이 이전 판을 명시적으로 요구할 때만 사용하십시오.
- 종류:상부 먼지 덮개 없는 A형 -> 덮개 있는 B형 주사철과 덮개 있는 C형 철판 구조를 구별한다.
- 명목 크기:Dn 150-500 mm -> 로프 크기, 라인 경로, 설치 공간 및 참조 SWL와 함께 선택합니다.
- 참조 SWL:테타 각의 두 표준 부하 사례 -> 실제 표시 값은 실제 부하 및 설치 조건에 따라 합의됩니다.
- 표준 재료 기본:주사철 롤러 >=205 N/mm2 양력; 축 >=350 N/mm2 양력; 청동 / 청동 / 동등 부시.
- 대체 재료:판 스테인레스 스틸 또는 특별 재료 확인 -> 강도, 용접성, 부식 행동, 가공 및 승인 기초를 검토해야합니다.
- 표면 처리:Sa 2.5 블래스팅 플러스 에포시 샵 프라이머는 프로젝트 참조로 사용될 수 있습니다 -> 최종 코팅 시스템 및 DFT는 용기 페인트 사양을 따르십시오.
- 인증서 요구 사항:주문 범위에 따라 제공됩니다 -> 제조자 인증서, 재료 인증서, 클래스 조사, 목격자 검사 및 인용 전에 최종 표시.
어떻게 작동 합니까?
Mooring line approaches the roller -> Rope bears on the smooth cast steel contact surface -> Roller rotates around the axle and bush -> Line direction changes with reduced sliding abrasion -> Load transfers through the foundation and welded hull structure -> Lubrication and inspection maintain free rotation
신청서
배 옆 롤러 페어리드 배치 기판 페어리드 배 갑 기착역 기착선의 방향 변경 신축 프로젝트 교체 및 수리 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 재료 추적성, 검사 범위 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.사용 가능성은 주문 범위 및 클래스 수용에 따라 달라집니다..
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: 새로운 조사가 ISO 13755:2020 또는 ISO 13755를 사용해야 합니다.2012?
A1: ISO 13755:2020은 현재 버전이며 철회된 2012년판을 대체합니다. 기존 2012년 기준은 배 도면이나 교체 요구 사항이 특별히 요구되는 경우에만 사용해야 합니다..요청에 필요한 에디션을 지정하십시오.
Q2: 명목 크기와 SWL를 어떻게 선택해야 합니까?
A2: 로프 지름, D/d 구부러기 비율, 로프 리드 방향, 테타 부하 케이스, 배 매킹 플랜, 기초 및 하층 강화와 함께 Dn를 선택하십시오. 테이블 SWL는 참조 값입니다.;실제 표시된 SWL는 실제 부하 및 설치 조건에 동의되며 표준 값을 초과해서는 안됩니다.
Q3: 먼지 덮개 없이 A형의 유지보수가 중요한 것은 무엇입니까?
A3: 롤러가 자유롭게 회전하는지 확인하고, 축과 부스트를 윤활하게 유지하고, 노출 된 상부 영역을 오염이나 부식 여부를 검사하고, 로프 접촉 표면을 거칠거나 손상 여부를 검사하십시오.프로젝트에서 특히 윗부분의 먼지 덮개를 필요로 할 때 B 유형을 고려해야합니다..
