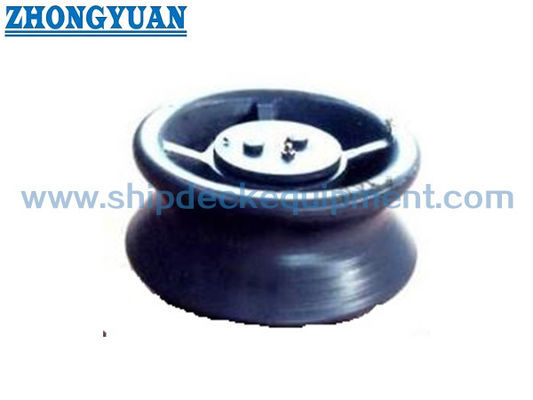

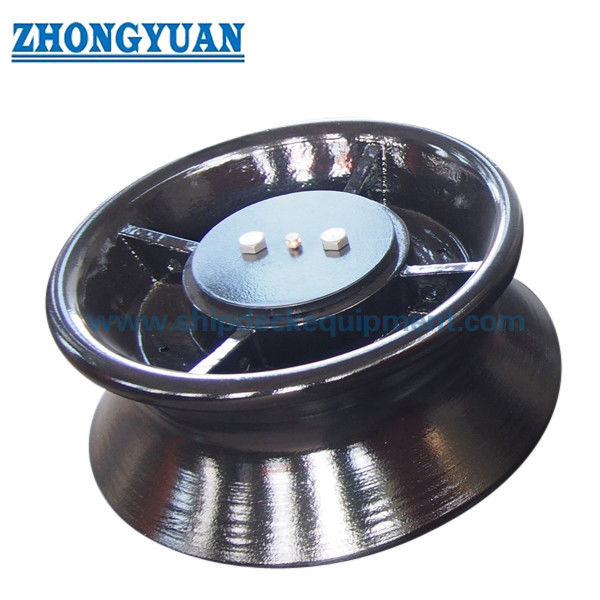

DIN 81906 선박 계류 장비용 계류 워핑 롤러 | 단일 선측 페어리드 롤러

DIN 81906 선박 매킹 장비용 매킹 워크링 롤러

제품 개요

DIN 81906 매어링 워크링 롤은 항해 및 내륙 선박에서 매어링 로프를 유도하기 위해 사용되는 단일 롤러 페어리드 구성 요소입니다. 매어링, 이동 및 항구 매어링 작업 중에.그것은 둥근 회전 접촉 표면을 제공 하 여 로프가 갑판 또는 배 옆 구조에 대한 지역 마찰을 덜하고 방향을 변경 할 수 있습니다.

이 제품은 DIN 81906 명목 크기, 로프 튼력 참조, 롤러 지름, 설치 배치, 재료 요구 사항, 표면 처리 및 인증 범위에 따라 선택됩니다.공급된 제품명칭은 주름 철강 굽기 롤러를 의미합니다.그러나 최종 재료의 종류와 롤러가 주철, 노듀러 주철, 스테인리스 스틸,또는 다른 프로젝트 특정 자료는 제안 및 생산 전에 확인되어야 합니다.

빠른 사양

• 표준: DIN 81906-1999 → 변형 롤러 지정, 조립 구조, 주요 차원 및 명목 크기 선택에 대한 참조.

• 제품 종류: 단일 매어링 warping 롤러 → 회전 로프 가이드로 사용, 상승, 당기는, 롤링 또는 린치 제품.

• 명목 크기 범위: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → 표준 명목 번호 및 배 매킹 배치에 따라 선택됩니다.

• 로프 튼력 참조: 10 ~ 320 kN → 선택 기준으로 사용되며 프로젝트 승인없이 SWL, MBL, 시험 부하 또는 파기 부하로 직접 변환되어서는 안됩니다.

• 롤러 지름 d1: 160 ~ 560 mm → 로프 접촉 반지름, 로프 리드 배열 및 사용 가능한 설치 공간에 영향을줍니다.

• 대략. 롤 무게: 12 ~ 580 kg → 포장, 취급, 설치 계획 및 화물 추정에 유용합니다.

• 표면 처리: Sa 2.5 블래스팅 + 에포시 상점 프라이머, 젤리화, 닦거나 사용자 정의 마감 → 최종 코팅은 용기 사양에 따라해야합니다.

• 사용자 정의: 프로젝트 요구 사항에 따라 재료, 표면 처리, 인증 범위 및 일치하는 기판 배열에 대해 논의 할 수 있습니다.

주요 기술 매개 변수

주요 웹 페이지 DIN 81906 매어링 워크링 롤러의 매개 변수. 다른 내용이 명시되지 않는 한 크기는 mm입니다. 아래의 부하 열은 로프 당부 힘 / 표준 선택 참조로 취급됩니다.자동으로 선언된 제품 SWL로 표시되지 않습니다..

선택 및 조사 가이드

단계 1: 배의 도출 및 고정 로프 배열에 따라 DIN 81906 명목 번호 1, 2, 3, 5, 8, 12, 20 또는 32를 확인합니다.

단계 2: 로프 튼력 참조, 로프 유형, 로프 지름, 리드 각도, 설치 위치 및 롤러가 대체 부품 또는 신축품으로 사용되는지 확인합니다.

단계 3: 일치하는 배열을 확인합니다: 단일 롤러만, 배 옆 / 갑판 가장자리 설치 또는 프로젝트 도면에서 지정된 경우 DIN 81907와 같은 피침형 기단과 함께 사용하십시오.

단계 4: 소재 요구 사항을 확인합니다: 부드러운 강철, C-Mn 강철, 스테인리스 강철, 주사 철, 노듀러 주사 철 또는 프로젝트 지정 재료 품질.

단계 5: 표면 처리를 확인합니다: Sa 2.5 블래스팅 + 에폭시 샵 프라이머, 진료, 닦은 스테인리스 마감, 최종 페인트 시스템 또는 기타 코팅 요구 사항.

단계 6: 표기 전에 인증서의 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서, 목격자 검사 또는 프로젝트 요구 사항에 따라 승인.

단계 7: 수량, 배송 목적지, 필요한 배송 시간, 설치 도면 및 사용 가능한 경우 참조 사진을 제공합니다.

구조

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

디자인, 발사 및 엔지니어링 장점

• 단일 회전 롤러 는 밧줄 방향 을 안내 하고, 밧줄 이 고정 된 선박 구조 에 직접적으로 튀는 것을 줄이는데 도움 이 된다.

• 로프 접촉 표면은 cast cast 또는 가공 후 가루와 평평화되어야 하 고 날카로운 지역 접촉을 줄이고 매킹 로프를 보호하는 데 도움이 됩니다.

• 더 큰 롤러 지름 범위는 모든 배에 대한 너무 단순화된 모델을 사용하는 대신 로프 경로, 공간 제한 및 표준 명목 번호에 따라 선택 할 수 있습니다.

• 회전, 부시 상태, 윤활수 접근 및 고정 상태는 제품이 반복 접촉 하에서 로프 가이드 역할을 하기 때문에 중요한 검사 포인트입니다.

• 설치 기초, 갑판 가장자리 지원 또는 기판 구조는 로프 유도 방향 및 지역 선체 구조에 따라 조선소 또는 설계 사무실에 의해 확인되어야 합니다.

• 재료 및 인증 범위는 주문 요구 사항에 따라 배치 될 수 있지만 정확한 재료 등급은 최종 데이터 시트 또는 생산 출시 전에 확인되어야합니다.

사용자 지정 속성

• 표준: DIN 81906-1999 → 조선소 또는 소유자 사양이 DIN 변형 롤 크기 요구할 때 사용.

• 명목 번호: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → 표준 테이블, 로프 배열 및 사용 가능한 설치 공간에 따라 선택하십시오.

• 롤러 번호: 단일 롤러 → 고정 라인 경로에서 하나의 회전 로프 접촉 지점에 적합합니다.

• 로프 튼력 참조: 10 ~ 320 kN → 선택 참조 만; 최종 SWL 또는 승인 부하는 프로젝트 계산 또는 클래스 요구 사항에 의해 확인되어야합니다.

• 재료: 가벼운 강철, C-Mn 강철, 스테인리스 강철, 주사 강철, 노듀러 강철 → 최종 품질 및 표준 준수 요약 전에 확인해야합니다.

• 표면 처리: Sa 2.5 폭파 + 에포시 상점 프라이머 / 젤리화 / 닦은 / 사용자 정의 → 용기 코팅 사양 및 부식 환경에 따라 선택.

• 일치하는 기단: DIN 81907 피침형 기단이 정해진 경우 고려 될 수 있습니다 → 기단 인터페이스와 설치 도면이 확인되어야합니다.

• 인증서 요구 사항: 프로젝트 범위에 따라 사용할 수 있습니다 → 클래스 인증서, 제조자 인증서 또는 재료 인증서는 주문 전에 합의해야합니다.

어떻게 작동 합니까?

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

신청서

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: DIN 81906 로프 튼력 은 제품 SWL 과 동일 합니까?

A1: 아닙니다. 제공 된 테이블은 로프 튼력 / 선택 참조를 제공합니다. 그것은 프로젝트 계산없이 SWL, MBL, 깨기 부하 또는 시험 부하로 직접 작성되어서는 안됩니다.배 배정 재검토, 그리고 승인 요구 사항

Q2: 이 롤러는 DIN 81907 피아돌 피아돌과 함께 사용할 수 있습니까?

A2: 용기 도면 또는 프로젝트 사양이 일치하는 피아돌 구성을 필요로 할 때 고려 될 수 있습니다. 피아돌 인터페이스, 설치 토대,그리고 지역 강화는 도면을 통해 확인되어야 합니다..

Q3: 요약 전에 확인해야 하는 것은 무엇입니까?

A3: DIN 81906 명목 번호, 로프 배치, 설치 위치, 재료 등급, 표면 처리, 인증의 범위, 양, 배송 목적지 및 필요한 배송 시간 확인합니다.그릇 의 도상 이나 교체 된 사진 이 잘못 된 선택 을 피 하는 데 도움 이 된다.

DIN81906 도면 주사용 철강 매어링 워크링 롤러
