GB/T 554 용접형 더블 크로스 Bitt 볼라드 선박 계류 장비 선박 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | TT, L/C 등 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 기교 표준: | GB554-2008 | 재료: | 연강, C-마킨 강철, 스테인레스 강이 또한 쇄빙기를 위한 특별한 강철을 공급할 수 있습니다 |
|---|---|---|---|
| 호칭 지름: | 50 내지 300 밀리미터 | 중량: | 7 내지 576 킬로그램 |
| 표면 처리: | 에폭시 숍 프라이머의 S2.5 + 하나의 층, 이용 가능한 직류 전기로 자극된, 닦은, 주문 제작된 표면 처리에 분사기로 닦기. | SWL은 이릅니다: | 13KN- 185KN |
| 등급 확인서: | CCS, NK, BV, 아BS, DNV-GL, LR, KR, 국세청, RS 등 | ||
| 강조하다: | 용접형 톨라드,선박 매킹 장비 보들,GB/T 554 보러드 |
||
제품 설명

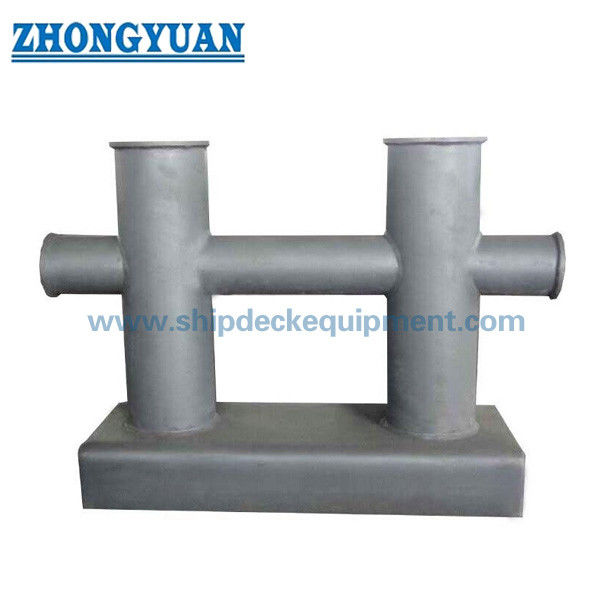

GB/T 554 용접된 이중 타입 크로스비트 볼라드는 장비를 잡아 매 운반합니다
기술 :
GB/T 554 용접된 이중 타입 크로스비트 볼라드 배 계류설비는 두배로 십자형 볼라드입니다. 그것은 다른 공칭 직경을 가지고 있습니다. 그것은 타입을 탈퇴하고 타입을 용접했습니다. 그것은 강관류와 강철판으로 만들어집니다. 모든 표면은 박차가 없습니다. 이 모든 볼라드는 IACS 분류 학회의 승인을 얻습니다. 우리는 당신의 특정 요구 사항에 따라 볼라드를 제공할 수 있습니다.우리는 또한 요트를 위한 반사경 연마 스테인리스 스틸 볼라드를 생산할 수 있습니다.
주요 기술 명세서 :
1. 기교 표준 : GB554-2008 ;
2. 재료 : 연강, C-마킨 강철, 스테인레스 강이 또한 쇄빙기를 위한 특별한 강철을 공급할 수 있습니다.
3. 공칭 직경 :50 내지 300 밀리미터 ;
4. 중량 : 7 내지 576 킬로그램 ;
5. 표면 처리 : 에폭시 숍 프라이머, 거울 또는 진의 S2.5 + 하나의 층에 이용 가능한 닦은, 닦은, 직류 전기로 자극된, 주문 제작된 표면 처리를 분사기로 닦기.
6. SWL 범위 : 13KN- 185KN.
7. 등급 확인서 :CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, Etc.
주요 기술적인 매개 변수 :
| 공칭 직경 | 안전 작업부하 | A | A1 | A2 | 비 | Ｄ | d1 | Ｄ | D1 | Ｈ |
| (SWL) / 나트 | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| 공칭 직경 | h1 | h2 | Ｈ | Ｌ | Ｒ |
Ｔ ≥ |
t1 ≥ |
스크루 | 중량 | |
| 나사 크기 | 수 | 킬로그램 | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
장비를 잡아 매는 GB/T 554 용접된 이중 타입 크로스비트 볼라드 배을 그린 그림
