50~100mm 기울기 겹 톱 롤러드 CB/T 169-2011 선박 갑판용 A형 웰딩 롤러드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 169-2011 | 공칭 직경: | 80~100mm |
|---|---|---|---|
| 재료: | 온화한 강철; 스테인레스 스틸 사용 가능 | 무게: | 6.4~23.4kg |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS 등 |
| 강조하다: | 플릿 베이스 볼러드,GB 556 볼러드,플레트 베이스 선박 매킹 장비 |
||
제품 설명
50–100mm 경사 이중 비트 볼라드 | CB/T 169-2011 A형 용접식 선박 갑판 계류 볼라드
제품 개요
CB/T 169-2011 A형 경사 용접식 볼라드는 경량 선박 계류 용도로 설계되었습니다.
경사 이중 기둥 구조는 로프 고정 성능을 향상시키고 선박 이동 중 로프 미끄러짐을 방지합니다.
이 볼라드는 컴팩트하고 안정적인 계류가 필요한 작업선, 바지선 및 소형 선박에 적합합니다.
빠른 사양
표준: CB/T 169-2011 → GB556 대체
적용 분야: 내륙 및 소형 선박 계류 → 컴팩트하고 효율적인 솔루션
유형: A형 (단일 베이스 플레이트) → 컴팩트한 구조
공칭 직경: 50–100mm → 로프 호환성
SWL: 8.5–14.5 kN → 경하중 범위
재질: 탄소 구조강 / 스테인리스강 → 강도 및 내식성
구조: 경사 이중 비트 → 미끄럼 방지 로프 고정
표면: Sa2.5 + 에폭시 코팅 → 해양 보호
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서
주요 기술 매개변수 (CB/T 169-2011 A형)
| 공칭 직경 | SWL kN | 6x24 | 6x37 | 자연 로프 둘레 | 합성 로프 직경 | D | D1 | H | L1 | L2 | t | 베이스 L | B | h | t1 | k |
무게 kg |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
엔지니어링 설계 논리
하중 전달 경로: 로프 → 볼라드 기둥 → 베이스 플레이트 → 갑판.
경사 기둥은 마찰을 증가시키고 로프 미끄러짐을 줄입니다.
구조는 경하중 계류 지점에 최적화되었습니다.
경사 볼라드 설계 이유?
로프 미끄러짐 방지 → 더 안전한 계류
고정력 향상 → 안정적인 로프 제어
우발적 풀림 감소 → 신뢰할 수 있는 작동
구조
경사 기둥 | 상부 플레이트 | 베이스 플레이트 | 리브 플레이트 | 용접 구조
사용자 정의 속성
경사 기둥 → 미끄럼 방지 성능
컴팩트한 베이스 → 공간 절약
매끄러운 마감 → 로프 보호
용접 제작 → 신뢰할 수 있는 강도
선택 가이드
1단계 – A50 / A75 / A100 선택 → SWL 기준
2단계 – 로프 크기 확인 → 표 참조
3단계 – 설치 확인 → 갑판 용접
4단계 – 코팅 및 인증 확인
선택에 확신이 없으신가요? 문의해 주세요.
문의 가이드
로프 크기, SWL, 선박 유형, 수량 및 인증을 제공하십시오.
작동 방식
경사 기둥에 로프를 감으면 → 마찰 증가 → 하중이 갑판으로 전달 → 안정적인 계류.
적용 분야
작업선 | 소형 선박 | 바지선 | 항만 서비스 선박
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 증명서
도면 및 사진

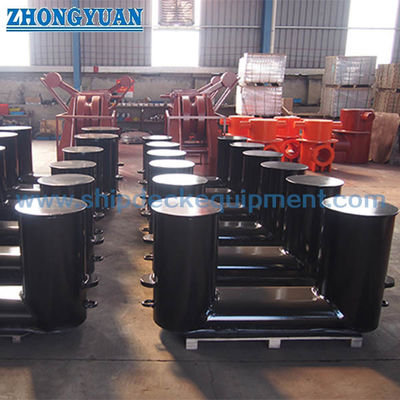

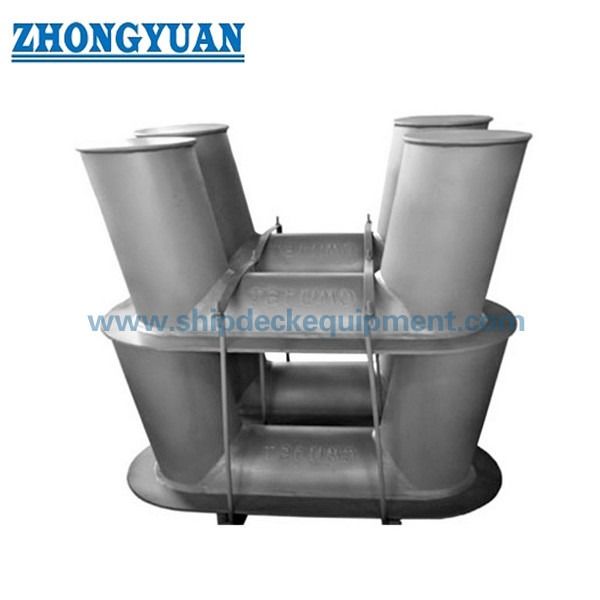

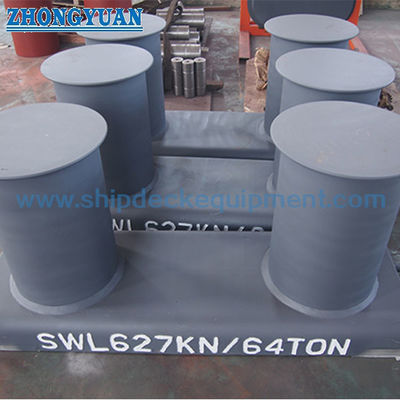

일반 배치 도면 및 제품 사진
주문
명시: A형 | 크기 | 재질 | 코팅 | 인증
FAQ
Q1: A형 볼라드는 무엇인가요?
A: CB/T 169 내의 경하중 버전으로 컴팩트한 구조입니다.
Q2: 왜 경사형인가요?
A: 로프 미끄러짐을 방지합니다.
Q3: 어떻게 선택하나요?
A: 로프 크기와 SWL을 기준으로 합니다.
