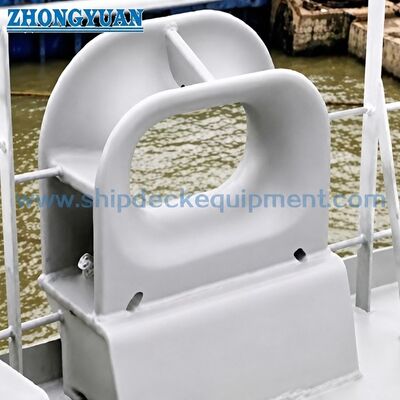

310–360mm 데크 장착 제작 강철 파나마 초크 | 선박 계류용 JIS F 2017-1982 Type AP

제품 개요

JIS F 2017 Type AP 데크 장착 파나마 초크는 선박 데크에서 계류 로프가 정의된 폐쇄 통로와 부드러운 로프 접촉면을 필요로 하는 곳에 사용되는 강철판 제작 계류 로프 가이드입니다. 데크 구조물에 용접되며 일반적으로 선박 계류 장치, 로프 리드 각도, 데크 보강, 코팅 시스템 및 검사 요구 사항과 함께 선택됩니다.

JIS F 2017 Type AP는 선박 계류 데크 배열용으로 두 가지 공칭 크기인 310 및 360으로 제공되는 데크 장착 강철판 제작 파나마 초크입니다. 주조 구성과 비교하여 강철판 제작 유형은 제어된 성형, 고정구 지원 제작, 용접 연결 품질 및 형상 반복성에 중점을 둡니다. 최종 재료 등급, 용접 절차, 데크 보강 및 인증 범위는 프로젝트 사양에 따라 확인해야 합니다.

빠른 사양

• 제품 유형: 데크 장착 강철판 제작 파나마 초크 → 선박 계류 장치를 위한 폐쇄 데크 로프 통로.

• 표준 및 유형: JIS F 2017-1982 Type AP → Type AP 지정, 주요 치수 및 공칭 크기 선택에 대한 참조.

• 공칭 크기 범위: 310 및 360만 → 선박 도면에 AP 강철판 제작 데크 장착 배열이 지정된 경우 적합합니다.

• 제공된 주요 치수: L, L1, L2, L3 및 L4 → 웹페이지 도면, 데크 레이아웃 확인 및 견적 확인을 위한 주요 치수.

• 계산된 무게: 190kg 및 207kg → 설치 중 취급, 포장, 리프팅 배열 및 운송 견적에 유용합니다.

• 설치 형태: 데크 용접 구조 → 생산 전에 데크 보강, 용접 세부 사항 및 로프 리드 각도를 확인해야 합니다.

• 제조 초점: 강철판 성형, 제작 금형/지그 제어, 부드러운 로프 접촉면, 용접 조립 정확도 및 선택적 FEA 검토.

• 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 1회 도장 (참조) → 지정된 경우 최종 코팅 또는 연마된 스테인리스 스틸 표면에 대해 논의할 수 있습니다.

주요 기술 매개변수

JIS F 2017 Type AP 데크 장착 강철판 제작 파나마 초크의 주요 웹페이지 치수. 치수는 달리 명시되지 않는 한 mm 단위입니다.

선택 및 문의 가이드

1단계: 선박 도면에 따라 JIS F 2017 Type AP 데크 장착 강철판 제작 파나마 초크 및 공칭 크기 310 또는 360을 확인합니다.

2단계: 계류선 방향, 데크 배열 및 초크가 신조 또는 교체용으로 사용되는지 확인합니다.

3단계: 데크 용접 인터페이스, 데크 보강, 사용 가능한 설치 공간 및 조선소 설치 요구 사항을 확인합니다.

4단계: 재료 요구 사항을 확인합니다: 강철판 등급, 스테인리스 스틸 옵션 또는 해당되는 경우 특수 강철 요구 사항.

5단계: 표면 처리를 확인합니다: 샵 프라이머, 최종 코팅 요구 사항, 아연 도금/도장 마감 또는 지정된 경우 연마된 스테인리스 스틸 표면.

6단계: 견적 전에 인증 범위를 확인합니다: 제작자 인증서, 재료 인증서, 선급 인증서, 입회 검사 또는 기타 프로젝트 요구 사항.

7단계: 수량, 배송지, 필요한 배송 시간, 설치 도면 및 가능한 경우 참조 사진을 제공합니다.

구조

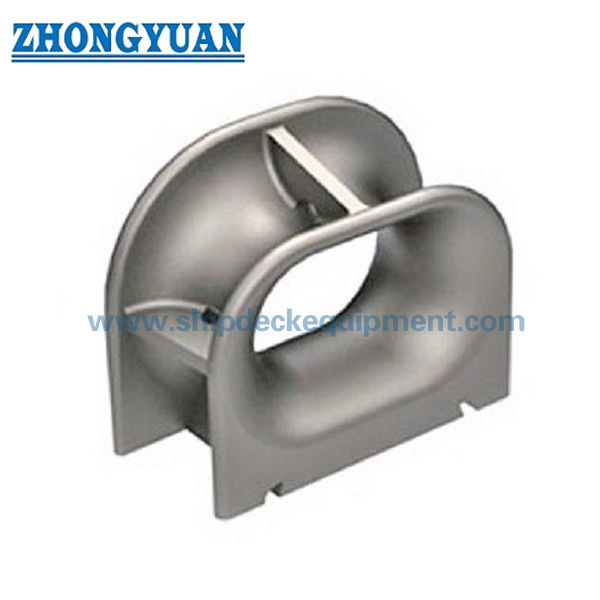

강철판 제작 본체 | 폐쇄 파나마 로프 개구부 | 부드러운 로프 접촉면 | 데크 용접 베이스 | 성형 금형/지그 제어 형상 | 용접 조립 인터페이스 | 샵 프라이머 또는 지정된 표면 처리

제작, 용접 및 엔지니어링 장점

• 강철판 제작 구조는 선박 도면에서 주조 유형 대신 JIS F 2017 Type AP를 지정하는 경우 제어된 성형 및 용접 조립에 적합합니다.

• 제작 금형 및 지그 제어는 두 AP 공칭 크기에 대한 개구부 형태, 베이스 길이 및 반복적인 치수 일관성을 유지하는 데 도움이 됩니다.

• 로프 접촉면은 제작 후 다듬고, 연마하고, 부드럽게 하여 날카로운 국부 접촉을 줄이고 계류 로프를 보호하는 데 도움이 되어야 합니다.

• 데크 용접 베이스를 통해 초크는 국부적인 로프 접촉력을 데크 구조물로 전달할 수 있습니다. 데크 보강 및 용접 세부 사항은 조선소 또는 설계 사무소에서 확인해야 합니다.

• 데크 연결 영역 주변의 용접 준비는 조선소 용접 및 검사 승인에 영향을 미칠 수 있는 결함을 줄이기 위해 제어되어야 합니다.

• FEA 기반 강도 계산 및 최적화는 개구부, 판 전환 및 용접 베이스 영역 주변의 응력 분포를 검토하는 데 필요할 때 사용될 수 있습니다.

• 두 가지 크기 범위는 선박 도면에서 AP 유형 및 주요 데크 레이아웃이 이미 고정된 프로젝트의 선택을 단순화합니다.

사용자 정의 속성

• 표준: JIS F 2017-1982 → 조선소 또는 소유자 사양에서 JIS Type AP 파나마 초크 치수를 요구하는 경우 사용합니다.

• 유형: AP → 파나마 초크 응용 분야를 위한 데크 장착 강철판 제작 구성.

• 공칭 크기: 310 / 360 → 선박 계류 레이아웃 및 프로젝트 도면에 따라 선택합니다.

• 구조: 강철판 제작 본체 → 성형 금형/지그 제어 및 용접 조립 품질이 주요 생산 포인트입니다.

• 재료: 강철판 등급 확인 필요 → C-Mn 강철, 스테인리스 스틸 또는 특수 강철 요구 사항은 견적 전에 확인해야 합니다.

• 설치: 데크 용접 → 데크 보강, 용접 세부 사항 및 국부 설치 조건은 도면으로 확인해야 합니다.

• 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 (참조) → 최종 코팅은 선박 도장 사양 또는 고객 요구 사항을 따릅니다.

• FEA 검토: 프로젝트 요구 사항에 따라 사용 가능 → 필요한 경우 응력 집중을 확인하고 국부 형상을 최적화하는 데 사용됩니다.

• 인증 요구 사항: 주문 범위에 따라 사용 가능 → 선급 검사 및 인증 수준은 견적 전에 확인해야 합니다.

작동 방식

계류 로프가 데크 초크에 접근 → 로프가 폐쇄된 파나마 개구부를 통과 → 부드러운 제작 접촉면이 로프 경로를 안내 → 국부 접촉력이 용접된 베이스를 통해 보강된 데크 구조물로 전달 → 설치 후 검사 및 최종 코팅 완료

응용 분야

원양 선박 | 화물선 | 유조선 | 컨테이너선 | 벌크 캐리어 | 데크 계류 스테이션 | 파나마 운하 계류 배열 | 신조 및 교체 프로젝트

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 인증을 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.

도면 및 사진

자주 묻는 질문

Q1: JIS F 2017 Type AP는 표준 SWL을 제공합니까?

A1: 아니요. JIS F 2017 Type AP 표는 공칭 크기, 주요 치수 및 무게를 제공합니다. SWL은 표준 표에 명시되어 있지 않습니다. 선박 계류 장치, 로프 크기, 설계 하중, 데크 보강, 용접 세부 사항 및 프로젝트 승인 요구 사항에 따라 선택을 확인해야 합니다.

A2: 선박 도면, 계류 로프 배열, 데크 레이아웃 및 사용 가능한 설치 공간에 따라 공칭 크기 310 또는 360을 선택합니다. 제공된 표는 주요 치수 선택 및 견적 확인용입니다.

Q3: 견적 전에 어떤 정보가 필요합니까?

A3: 표준, Type AP, 공칭 크기, 재료 등급, 표면 처리, 수량, 인증 요구 사항, 데크 설치 도면, 배송지 및 필요한 배송 시간을 확인합니다. FEA 검토 또는 선급 입회 검사가 필요한 경우 명시해야 합니다.
