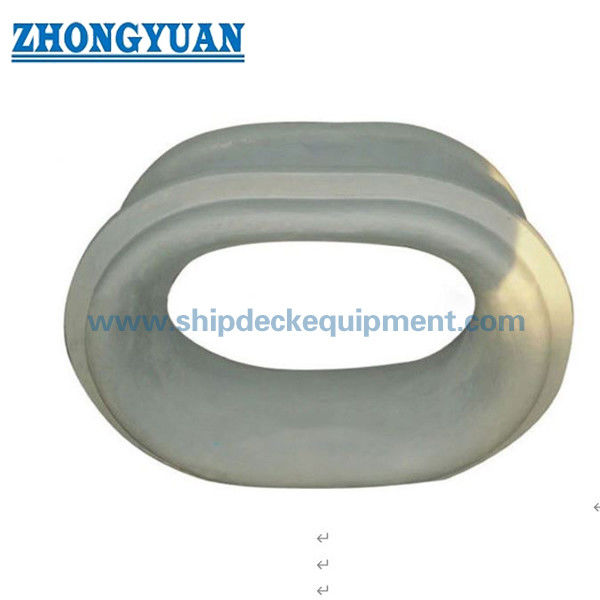

해양 방파제 계류 쵸크 | 부드러운 반경 가장자리 주강 로프 가이드 (CB34 Type A)
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | A 형 | 재료: | C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능 |
|---|---|---|---|
| 기술 표준: | CB 34-76 | 무게: | 16.4-171kg |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
| 강조하다: | 용접된 주름 철강 매어링 턱,CB 34 A형 매킹 턱 |
||
제품 설명
선박 벌크헤드 계선 초크 | 매끄러운 곡선 모서리가 있는 주강 로프 가이드 (CB34 A형)
제품 개요
선박 벌크헤드 계선 초크는 선박 갑판 또는 벌크헤드에서 계선 로프를 고정된 방향으로 안내하고 제어하도록 설계되었습니다.
고품질 주강 구조는 반복적인 계선 작업 중 구조적 강도와 장기적인 내구성을 보장합니다.
엄격한 주강 품질 관리는 균열, 수축 및 개재물과 같은 결함을 제거하여 신뢰할 수 있는 성능을 보장합니다.
모든 로프 접촉 모서리는 마모를 최소화하고 계선 로프를 효과적으로 보호하기 위해 매끄러운 곡선(R) 프로파일로 설계되었습니다.
빠른 사양
- 유형: A형 → 개방형 벌크헤드 초크 설계
- 표준: CB34-76 → 검증된 해양 표준
- 재질: 주강 / 스테인리스강 → 고강도 및 내구성
- 구조: 벌크헤드 장착 → 로프 방향 제어
- 표면: 매끄럽게 연마 + R 모서리 → 로프 마모 감소
- 무게: 16.4–171 kg → 다양한 크기 범위
- 적용 분야: 로프 안내 및 보호 → 마모 감소
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서
주요 기술 매개변수
| 케이블 직경 | 플랙스 둘레 | 나일론 직경 | L | L1 | L2 | B | B1 | B2 | t | b1 | b2 | b3 | R | R1 | 개구부 L3 | B3 | 무게 |
| 18.5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16.4 |
| 22.5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40.4 |
| 28.0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57.0 |
| 33.5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95.6 |
| 43.5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171.0 |
선택 가이드
1단계 – 로프 직경 선택 → 케이블 크기 일치
2단계 – 로프 유형 확인 → 강철 / 섬유
3단계 – 설치 확인 → 벌크헤드 또는 갑판 가장자리
4단계 – 개구부 크기 확인 → 구조 일치
5단계 – 인증 요구 사항 확인
구조
주강 본체 | 곡선 모서리 개구부 (R 설계) | 매끄러운 로프 접촉면 | 강화 구조
사용자 정의 속성
- 주강 품질 관리 → 균열 또는 수축이 없는 결함 없는 구조
- 곡선 R 모서리 → 로프 마모 최소화 및 수명 연장
- 매끄러운 연마 표면 → 작동 중 마찰 감소
- 벌크헤드 장착 → 방향 제어 및 로프 보호
문의 가이드
로프 직경, 설치 위치, 개구부 크기 및 인증 요구 사항을 제공하십시오.
작동 방식
로프가 초크 개구부를 통과 → 안내 방향 → R 모서리가 응력 집중 완화 → 로프 보호 및 원활한 작동 보장.
응용 분야
선박 벌크헤드 | 갑판 가장자리 | 계선 로프 안내
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서
도면 및 사진

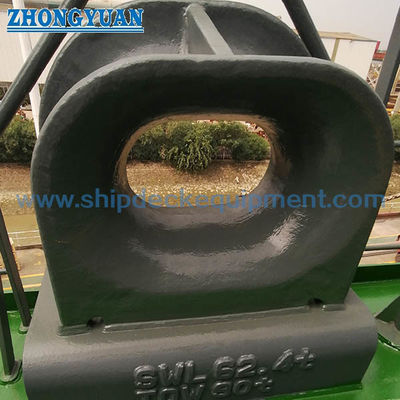

일반 배치 도면 및 제품 사진
주문
명시: A형 | 크기 | 재질 | 표면 처리 | 인증
FAQ
Q1: 왜 곡선 모서리 초크를 사용합니까?
A: 로프 마모를 줄이고 손상을 방지하기 위해서입니다.
Q2: 어떤 재질을 사용합니까?
A: 주강 또는 스테인리스강입니다.
Q3: 크기는 어떻게 선택합니까?
A: 로프 직경과 개구부 치수를 기준으로 합니다.
