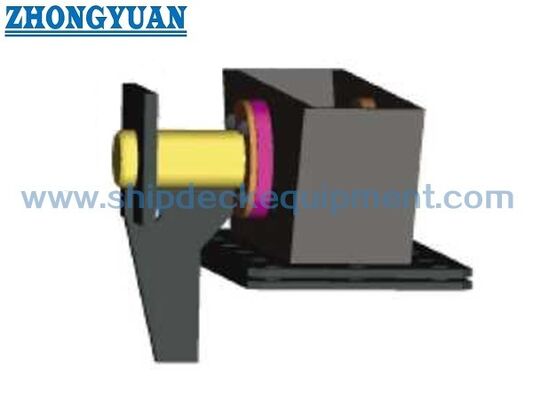

JIS F 2025 유형 A 분리형 플러그 유형 앵커 체인 케이블 클렌치 선박 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | JIS F2025-1992 | 유형: | A형, 탈부착형 |
|---|---|---|---|
| 공칭 체인 직경: | 52mm ~ 120mm | 재료: | C-Mn강, 스테인레스강 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 강조하다: | JIS F2025 플러그 형 앵커 릴리스,분리형 플러그 형 앵커 릴리스,JIS F2025-1992 선박 계류 장비 |
||
제품 설명
분리 가능한 플러그 타입 앵커 체인 케이블 클렌치 JIS F 2025 타입 A
제품 개요
JIS F 2025 A형 분리 가능한 케이블 클렌치는 체인 로커 장착 장치로, 체인 로커 방벽에 있는 앵커 체인의 쓴 끝을 고정하는 데 사용됩니다.분리 가능한 플러그 / 커버 및 핀 배열은 승인 된 비상 폐지 절차가 앵커 체인을 놓아야 할 때 체인 연결을 풀어주는 제어 된 방법을 제공합니다.그것은 갑판 체인 막대기, 리프팅 장치, 롤링 부품, 또는 일상 앵커 핸들링 장치가 아닙니다.
제공된 차원 데이터는 JIS F 2025을 따릅니다.1992. JIS F 2025:2021은 현재 활동 중인 버전이기 때문에 신축 및 클래스 관련 주문은 코팅 전에 지배 에디션을 확인해야합니다.선택은 앵커 체인의 명목 지름에 기초해야 합니다., 체인 등급 및 프로젝트 부하 기초, 체인 로커 방벽 기하학, 풀 액세스, 용접 인터페이스, 밀폐 요구 사항, 코팅 시스템 및 필요한 검사 범위.
빠른 사양
- 제품 기능: 체인 로커에 있는 앙커 체인 쓴 끝 고정 → 체인 로커 방벽에서 정의된 연결과 분리 가능한 풀기 배열을 제공합니다.
- 표준 및 유형: JIS F 2025 A형 분리형 → A형은 분리형, B형은 고정형이다.
- 표준판: 1992 차원 공급; 2021판은 현재입니다 → 생산 전에 계약, 배 도면 및 클래스 요구 사항을 확인합니다.
- 명목 크기 범위: 52 ~ 120, 명목 크기를 포함 73 → 적용 가능한 앵커 체인 지름은 50 ∼ 52 mm에서 114 ∼ 120 mm까지입니다.
- 대략 질량: 40.5 ~ 274 kg → 취급, 방벽 설치 계획, 포장 및 화물 추정과 관련이 있습니다.
- 표준 재료 기본: SS400 부체와 부품 특정 철강, 청동, 밀착, 포장 및 유지 재료 → 스테인레스 스틸 또는 대체 재료는 승인 된 프로젝트 도면을 필요로합니다.
- 설치: 체인 로커 방벽에 용접 → 표준은 바디가 필요한 경우 곡선 마운팅 표면과 일치 할 수 있습니다.
- 밀폐 및 시험:가스켓 및 포장 성능은 지정 된 밀폐 의무를 지원해야합니다 → 모든 완료 된 조립 방수 시험 압력 및 수용 기준은 프로젝트에 의해 확인되어야합니다..
주요 기술 매개 변수
| 명목 번호 | 적용 가능한 앵커 체인 다이아몬드 (mm) | L1 | L3 | B2 | H1 | H2 | D1 | D2 | h1 | d1 |
무게 (kg) |
| 52 | 50-52 | 384 | 460 | 238 | 63 | 82 | 54 | 57 | 190 | 16 | 40.5 |
| 56 | 54-56 | 420 | 486 | 246 | 69 | 88 | 58 | 61 | 194 | 16 | 48.0 |
| 60 | 58-60 | 448 | 504 | 254 | 74 | 94 | 62 | 65 | 198 | 16 | 53.9 |
| 64 | 62-64 | 478 | 524 | 264 | 80 | 100 | 66 | 69 | 202 | 16 | 60.0 |
| 68 | 66~68 | 504 | 570 | 282 | 87 | 114 | 75 | 78 | 212 | 19 | 81.4 |
| 78 | 76-78 | 576 | 594 | 292 | 95 | 122 | 80 | 83 | 217 | 19 | 92.8 |
| 84 | 81-84 | 624 | 628 | 302 | 102 | 131 | 85 | 88 | 223 | 19 | 106 |
| 90 | 87-90 | 670 | 660 | 316 | 110 | 140 | 90 | 93 | 230 | 19 | 128 |
| 95 | 92~95년 | 708 | 686 | 330 | 118 | 148 | 95 | 98 | 235 | 22 | 146 |
| 102 | 98-102 | 762 | 724 | 346 | 128 | 158 | 100 | 103 | 242 | 22 | 188 |
| 111 | 105-111 | 828 | 770 | 364 | 139 | 171 | 110 | 110 | 251 | 22 | 231 |
| 120 | 114-120 | 892 | 810 | 386 | 150 | 184 | 120 | 123 | 260 | 22 | 274 |
선택 및 조사 가이드
단계 1: 관리 표준판, A형 분리 가능한 구성 및 JIS F 2025 A52와 같은 지정 확인.
단계 2: 앵커 체인 명목 지름, 체인 등급, 체인 인증 데이터 및 주문이 신축 또는 기존 케이블 클렌치를 교체하는지를 확인합니다.
단계 3: 체인 로커 배열, 방벽 두께 / 곡선, 용접 설치 인터페이스, 강화 세부 사항, 체인 방향 및 사용 가능한 운영 액세스를 제공하십시오.
단계 4: 바디, 커버, 핀, 스톱, 고정장치, 가스켓, 포장, 유지 부품 및 스테인리스 스틸 또는 특수 재료 요구 사항에 대한 재료 스케일을 확인합니다.
단계 5: 표면 처리, 밀폐 기능, 방수 기능 테스트, 방출 / 재설정 절차, 검사 포인트 및 덮개 손잡이가 필요한지 확인합니다.
단계 6: 양, 인증서 및 클래스 범위, 배송 목적지, 필요한 배송 시간, 승인 된 도면, 기존 제품 사진 및 포장 요구 사항을 확인합니다.
구조
SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle
체인 로커 설치 및 품질 이점
- A형은 분리 가능한 JIS 구성으로, 영구적으로 고정되어 있는 것이 아니라 통제된 용기 절차에 따라 Bitter-end 연결을 풀어낼 수 있습니다.
- 카리저 기하학은 체인 로커 방벽과 일치해야합니다. 장착 표면이 곡면 경우 표준은 카리저를 설치 표면에 적응 할 수 있습니다.
- 핀, 막대기, 덮개, 포장 점, 스터드 볼트 및 유지 부분의 정렬은 함께 확인되어야 함, 따라서 풀림 도중과 재 조립 상태는 제조 왜곡에 영향을받지 않습니다.
- 컴포넌트 기반 재료 스케줄은 구조체, 제거 가능한 부품, 구리 고정 장치, 가스켓, 포장 및 보유 철 / 체인렛 항목의 별도의 제어 기능을 지원합니다.
- 가스켓 및 포장 상태는 지정 된 밀폐 작업에 중요합니다. 재료 성능, 교체 간격, 시험 압력,그리고 수용 기준은 승인된 프로젝트 사양을 따라야 합니다..
- 용접 된 방벽 인터페이스와 주변 선박 구조는 배조장 또는 설계 사무실에 의해 부하 전송, 지역 강화, 접근, 부식 보호 및 검사를 위해 검사되어야합니다.
- 케이블 클렌치는 제조 및 설치 후 합의된 절차에 따라 기능 검사를 받아야 합니다. 앵커 윈드 라스 브레이크 또는 갑판 체인 막아처럼 표시되어서는 안 됩니다.
사용자 지정 속성
- 표준 기초: JIS F 2025:1992 제공 된 차원 / JIS F 2025:2021 현재판 → 계약적으로 적용되는 판을 확인합니다.
- 타입: A형 분리 가능 → B형 고정형과 다른
- 명목 크기: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → 적용 가능한 명목 앵커 체인 지름에 따라 선택하십시오.
- 표준 명칭: JIS F 2025 A + 명칭 번호 → 예: JIS F 2025 A52.
- 표준 부대 재료: JIS G 3101 SS400 → 다른 부품 재료는 표준 재료 스케줄을 따릅니다.
- 선택적 재료: 스테인리스 스틸 또는 맞춤형 재료 → 승인 된 도면, 부식 호환성, 용접 절차 및 프로젝트 수용 조건에서만 제공됩니다.
- 앵커 체인 등급: 확인해야 합니다 → 제공된 정보는 등급 2 및 등급 2 / 등급 3까지 순차적으로 명시되어 있으므로 지원되지 않은 등급 주장은 없습니다.
- 표면 처리: Sa 2.5 블래스팅 + 에포시 상점 프라이머, 진열 된 마무리 또는 프로젝트 코팅 → 최종 시스템은 재료, 용접 순서 및 용기 코팅 사양에 따라 다릅니다.
- 인증서 요구 사항: 주문 범위에 따라 사용할 수 있습니다 → 제조자 인증서, 재료 추적성, 클래스 검사 및 목격자 포인트는 인용 전에 확인되어야합니다.
어떻게 작동 합니까?
Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure, 고정 및 분리 가능한 부품은 제어 된 순서로 풀립니다 → 집합은 검사되고 재설정되고 작동 후 다시 봉인됩니다.
신청서
Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects
인증 및 장점
인증서 및 검사 문서는 프로젝트 요구 사항, 재료 추적성, 합의된 테스트 범위 및 분류 사회 승인 절차에 따라 구성 될 수 있습니다.상장된 사회는 자동으로 모든 순서에 포함되지 않습니다..
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

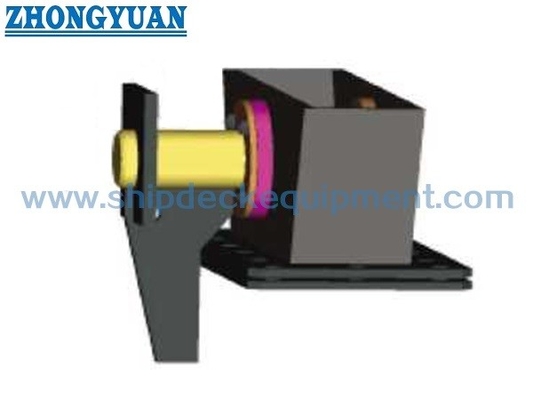

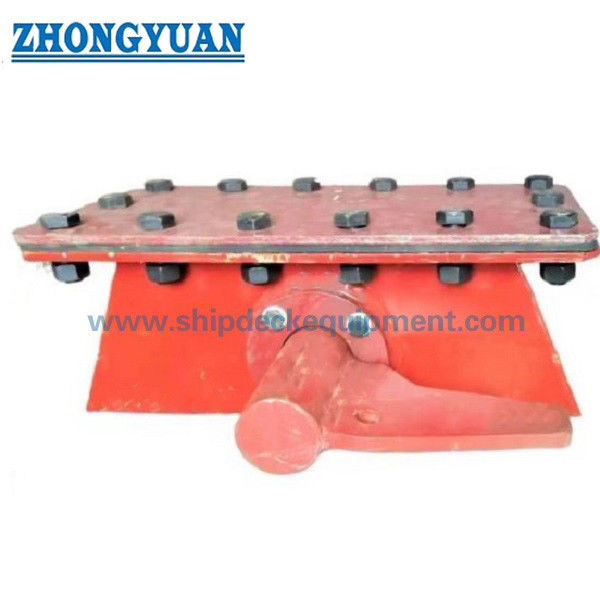

그림 & 사진
FAQ
Q1: JIS F 2025 타입 A와 타입 B의 차이점은 무엇입니까?
A1: A형은 분리 가능한 구성이고 B형은 고정된 구성입니다.용기 배열에 앵커 체인 Bitter-End 연결을 제어된 방법으로 풀어주는 것이 필요한 경우 타입 A가 선택됩니다..
Q2: 올바른 명목 크기를 어떻게 선택해야 합니까?
A2: 적용 가능한 앵커 체인 지름에서 명목 번호를 선택하고 배의 도면, 체인 등급, 체인 로커 기하학, 기존 설치, 해제 접근에 따라 확인합니다.그리고 승인된 표준판이 표는 SWL 또는 파기 부하의 선언이 아닌 차원 선택 참조입니다.
Q3: 방수 테스트와 3급 체인 호환성이 표준으로 포함되나요?
A3: 자동적으로 아닙니다. 현재 표준은 밀착과 관련된 밀착 및 포장 성능을 식별합니다.그러나 완료 된 조립의 방수 시험 방법과 수용 기준은 프로젝트에서 정의되어야합니다.공급된 체인 등급 선언은 충돌하므로 가격표 또는 데이터 시트에 명시되기 전에 등급 3 호환성이 확인되어야합니다.
