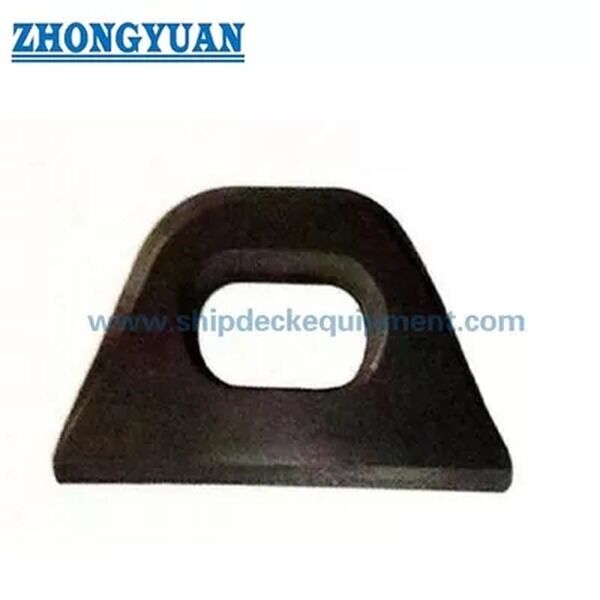

JIS F 3410 유형 A 및 B 연강 단조 강철 타원형 아이 플레이트 선박 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | JIS F3410-1999 | 공칭 크기: | 0.4-50mm |
|---|---|---|---|
| 유형: | 종류 A와 비 | 허용하중: | 4~500KN |
| 재료: | 연강, 스테인레스강 C-Mn강 단조 | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 샵 프라이머 1층 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS 등 | ||
| 강조하다: | JIS F3410 500KN 마린 아이 플레이트,500KN 마린 아이 플레이트,선박 스틸 아이 플레이트 500KN |
||
제품 설명
선박 타원형 안경판 JIS F 3410 A & B 타입
제품 개요
JIS F 3410 A형 및 B형 선박의 타원형 눈판은 배 구조에 로프 단말기, 사슬, 롤리 및 관련 연결 구성 요소를 고정하는 데 사용되는 용접 해상 고정 장착 장치입니다.표준 유형에 따라 선택됩니다., 명목 크기, 허용 부하, 설치 위치, 재료 경로, 용접 세부 사항 및 모함 구조의 강도.
A형은 일반적으로 갑판에 장착된 고정 위치와 같은 일반용 안구로 사용됩니다.유형 B는 붐 남자 안구 장비를 들어 올리는 것을 목적으로 하며 프로젝트 그림에 의해 확인되어야 합니다이 페이지에서 제품은 독립적인 리프팅 제품이 아니라 선박 고정 장치로 취급됩니다. 화물 취급, 리프팅 또는 클래스 승인 된 사용은 부하 케이스, 용접 세부 사항에 따라 확인해야합니다.부모 구조, 그리고 분류 승인.
빠른 사양
- 제품 종류: 선박의 타원형 안구 → 로프 단말기, 사슬, 롤리 및 선박 연결 부품에 대한 용접된 고정점.
- 표준 및 유형: JIS F 3410-1999 타입 A & 타입 B → 타입 지정, 차원, 재료 기초 및 주문 설명에 대한 참조.
- 명목 크기 범위: 0.4 ~ 50 → 허용 부하에 기초한 표준 지정, 직접 밀리미터 크기가 아닙니다.
- 허용되는 부하 범위: 4 ~ 500 kN → 당부 부하에 대한 선택 기준; 최종 사용은 용기 구조와 프로젝트 승인과 일치해야합니다.
- 재료 경로: 도조 된 합금강 / C-Mn 강철 또는 정형으로 잘라진 강철 판 → 정확한 품질, 열 처리 및 용접 가능성은 제안 전에 확인되어야합니다.
- 제조 초점: 부드러운 절단 전환, 타원형 눈 기하학, 균열 / 껍질을 조절, 가공 또는 조형 정확성 및 용접 구역 준비.
- A형 장착 용접 참조: s min. 6 ~ 35 mm 및 g min. 4 ~ 22 mm → 예비 레이아웃에 유용하지만 최종 용접 세부 사항은 조선소 도면을 따르고 있습니다.
- 표면 처리: Sa 2.5 폭발 + 참조로 1층 에포시 공장 프라이머 → 최종 코팅, 진료 또는 스테인레스 스틸 마무리 작업은 프로젝트 요구 사항을 따라야합니다.
주요 기술 매개 변수
| 명목 크기 |
허용 부하 kN |
a | b | C | d | e | f | h | 난 | r1 | r2 | 장착 A형 용접 s 미니 |
A형 장착장 용접 g 미니 |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
선택 및 조사 가이드
단계 1: 용기 도면, 부착 목적 및 설치 위치에 따라 JIS F 3410 타입 A 또는 타입 B를 확인합니다.
단계 2: 0.4에서 50 / 4에서 500 kN까지의 명목 크기와 허용 부하를 확인하고 부하 케이스가 갑판 고정, 로프 터미널 고정, 괄목 연결, 롤리 연결,또는 부름 남자 조정을 들어 올리는.
단계 3: 기본 구조, 용접 세부 사항, 강화, 부하 방향 및 클래스 승인, 목격자 검사 또는 추가 계산이 필요한지 확인합니다.
단계 4: 재료와 제조 경로를 확인합니다: 가조 합금강, 가조 C-Mn 강, 강철 판 절단 + 가공 / 가조 마무리, 스테인리스 강 또는 특수 강철 요구 사항.
단계 5: 표면 처리, 표시 방법, NDT / 검사 요구 사항, 인증서의 범위, 양, 배송 목적지 및 필요한 배송 시간을 확인합니다.
단계 6: GA 도면, 설치 도면, 기존 제품 사진 또는 사용할 수 있는 경우 대체 샘플을 제공하십시오. 특히 B형 또는 프로젝트 특정 크기를 주문할 때.
구조
Oval eye opening | Forged or steel plate cut body | Smooth radiused transitions | Type A welded mounting area | Type B guy-eyeplate configuration | Low-stress marking area | Blasted and shop-primed or specified surface finish
도장, 철강판 절단 및 용접 장점
- 조형 건축물은 프로젝트가 제어 된 절단 전환과 확인 된 기계적 특성을 가진 컴팩트한 부하를 지탱하는 눈 모양을 필요로 할 때 적합합니다.
- 강철 판 절단 재료 등급, 두께, 가장자리 준비, 가공 및 최종 섹션 모양이 프로젝트 도면 및 검사 요구 사항을 충족 할 때 사용할 수 있습니다.
- 타원형 눈 주위의 부드러운 전환은 급격한 지역 접촉을 줄이고 쇠사슬, 로프 단말 또는 롤리 장착 장치의 더 나은 좌석을 달성하는 데 도움이됩니다.
- 완성 된 표면은 눈에 띄는 균열과 껍질이 없어야합니다. 이것은 특히 눈 개척, 반지름 전환 및 용접 된 장착 구역 주위에서 중요합니다.
- 위조 된 눈판의 경우 제조 경로 및 표준 / 프로젝트 요구 사항에 따라 완료 후 정상화 할 수 있습니다.
- 타입 A 용접 기준 차원 s와 g는 예비 설치 검사에 유용하지만 조선소 또는 설계 사무실은 용접 세부 사항과 지역 강화 사항을 확인해야합니다.
- 허용 된 부하는 SWL, MBL, 시험 부하 또는 로프 깰 부하와 혼합되어서는 안됩니다. 최종 승인 된 부하는 눈판, 용접, 기본 구조 및 검사 범위 모두에 달려 있습니다.
- 재료 인증서, 제조자 인증서, 클래스 인증서, NDT 기록 또는 목격자 검사 확인 된 주문 범위에 따라 정리 할 수 있습니다.
사용자 지정 속성
- 표준: JIS F 3410-1999 → 프로젝트 사양에 따라 선박의 타원형 안경 크기와 주문 명칭이 요구되는 경우 사용.
- 타입: 타입 A / 타입 B → 타입 A: 갑판 장착과 같은 일반적인 용도로; 타입 B: 부름 남자 눈판 배열을 들어 올리는 것 도면 확인 조건.
- 명목 크기: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 → 허용 된 부하 및 설치 도면에 따라 선택하십시오.
- 허용 부하: 4 ~ 500 kN → 선택용 표준 기준 부하; 프로젝트별 승인 또는 기본 구조 검증을 대체하지 않습니다.
- 재료: 합금강 가조, C-Mn강 가조 또는 철판 절단 구조 → 최종 품질, 용접성, 열처리 및 인증 범위 확인이 필요합니다.
- 표면 처리: Sa 2.5 폭파 + 에포시 상점 프라이머 → 최종 페인트 시스템, 가연화 또는 용기 사양에 따라 스테인리스 스틸 마감.
- 검사: 기본 요구 사항으로서의 시각 표면 검사 → NDT, 증명 테스트 또는 프로젝트 요구 사항에 따라 클래스 목격자 검사
- 인증서 요구 사항: 주문 범위에 따라 요청에 따라 사용할 수 있습니다 → 클래스 승인은 프로젝트 문서 검토 및 검사 조정에 따라 제공됩니다.
어떻게 작동 합니까?
로프 터미널 / 매듭 / 롤리 장착은 타원형 눈과 연결됩니다 → 튼튼한 눈 구간을 통해 팽창 힘이 전달됩니다 → 용접 된 장착 부위에 부하가 전달됩니다 → 부모 덱, 붐,또는 지지 구조가 부하를 분배 → 검사, 표시 및 최종 코팅은 프로젝트 요구 사항에 따라 완료됩니다.
신청서
Ship deck attachment points | Rope terminal fixing | Shackle connection | Pulley or block connection | Deck mooring accessory arrangement | Lifting boom guy eyeplate arrangement | Newbuilding and replacement projects
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: JIS F 3410 타입 A와 타입 B의 차이점은 무엇입니까?
A1: A형은 일반적으로 갑판에 장착된 고정 위치에 사용되는 일반용 구성입니다.유형 B는 부름 남자 안구 장비를 들어 올리는 것을 목적으로 하고 프로젝트 도면에 의해 확인되어야 합니다B형 주문의 경우 판 길이 또는 설치 차원 등의 추가 세부 사항이 요구될 수 있습니다.
Q2: 허용되는 부하는 SWL 또는 들어올림 용량과 동일합니까?
A2: 아닙니다. 테이블은 표준 안구 선택 기본에 대한 허용 부하를 제공합니다. 그것은 SWL, MBL, 로프 깨기 부하, 또는 증명 부하로 개명되어서는 안됩니다.또는 클래스 승인 사용은 부하 방향에 의해 확인되어야 합니다., 용접 세부 사항, 기본 구조, 검사 범위 및 클래스 승인.
Q3: 안경은 위조되거나 철판 절단으로 만들어져야 합니까?
A3: 두 가지 경로 모두 논의 될 수 있습니다. 제어 된 절단 전환 및 기계적 특성이 필요할 때 조형이 적합합니다. 지정 된 강철 등급이두께, 가장자리 준비, 가공 및 최종 프로필은 도면 및 검사 요구 사항을 충족합니다. 경로는 표출 전에 확인되어야합니다.
